tinyTracker & TrackerUSB

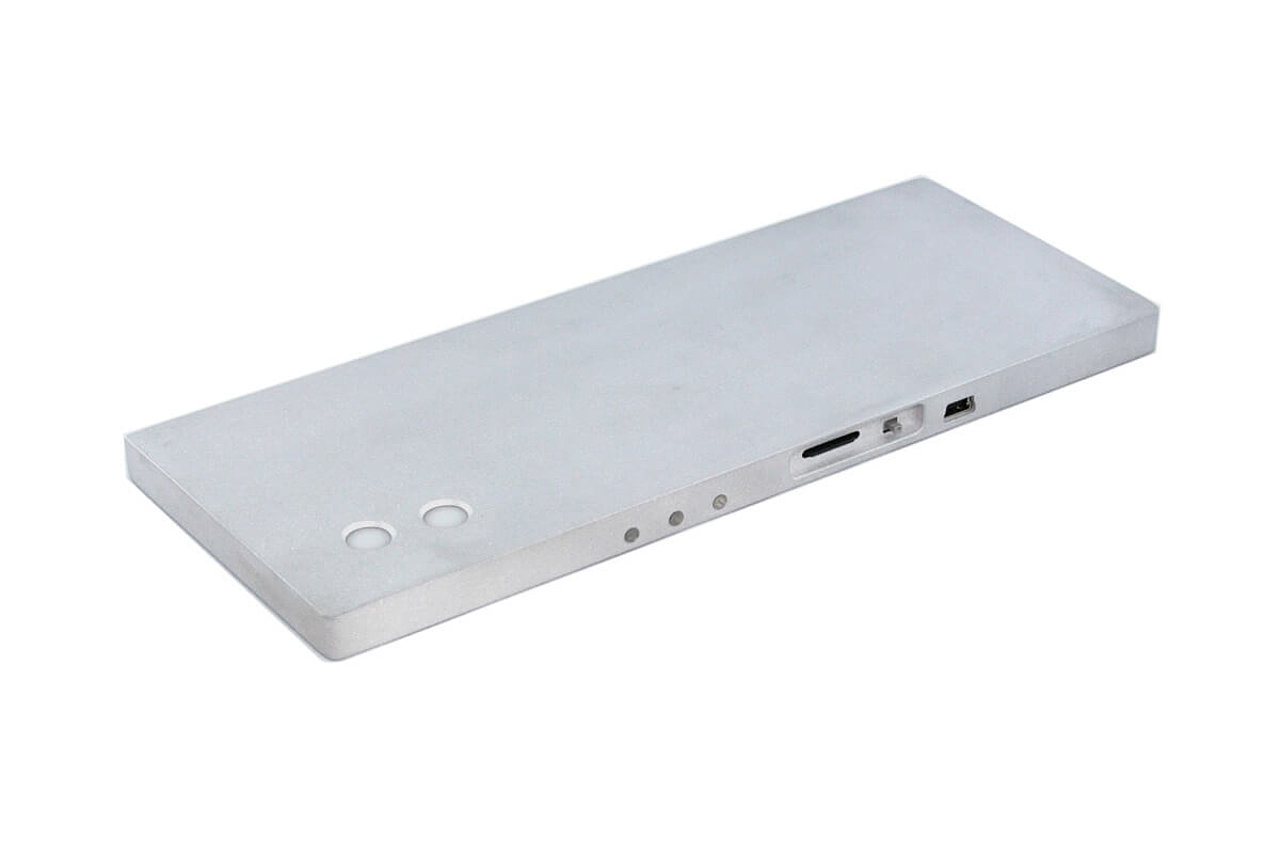

Die Dosimeter tinyTracker und TrackerUSB sind autonome Messgeräte zur Bestrahlungsstärke- und Dosismessung in UV-Bandanlagen. Durch die besonders flache Bauform des tinyTracker kann dieser durch Bestrahlungskanäle von UV-Bandtrocknern und anderen industriellen Anlagen geführt werden. Der TrackerUSB ist für raue Umgebungsbedingungen bestens geeignet.

Die Aufzeichnung der Werte startet automatisch bei Überschreitung einer einstellbaren Mindestbestrahlungsstärke. Die integrierten radiometrischen Sensoren können für verschiedene UV- und sichtbare Spektralbereiche konfiguriert werden. Die in die Sensoren integrierten Diffusoren sorgen für die bei nicht senkrechter Bestrahlung erforderliche Kosinus-Korrektur. Die Sensoren sind mit Bezug auf eine PTB-Referenz kalibriert. Die Datenaufzeichnung erfolgt auf eine austauschbare SD-Karte, die Datenübertragung über die USB. Die Energieversorgung über einen Li-Ionen-Akku sichert eine Aufzeichnungsdauer von bis zu 3 h. Der Li-Ionen- Akku kann direkt über die USB-Schnittstelle geladen werden. Ein zusätzliches Netzteil liegt bei. Die Auswertung und der Datenexport erfolgt bequem am PC.



HIGHLIGHTS der Messgeräte für UV-Bandanlagen

  • Geringe Höhe von nur 10 mm
  • Schnelle Datenaufzeichnung mit bis zu 25 Messungen pro Sekunde
  • Messung der Bestrahlungsstärke und Dosis
  • Wählbare Spektralbereiche
  • Ein- und zweikanalige Versionen, wahlweise beidseitige Messung

TECHNISCHE DATEN tinyTracker für UV-Bandanlagen

Messbereich 0-200 mW/cm² o. 0-2 W/cm²
Auflösung 12 bit
Aufzeichnungsdauer bis zu 3 Stunden
Aufzeichnungsfrequenz 2 - 25 Herz, einstellbar
Anzahl Sensoren 2 tinyTracker, 1 TrackerUSB
Lage Sensor einseitig oder beidseitig
Kosinus-Korrektur ja
Spektralbereiche UVC, UVB, UVA, UVA+,
  VISB, VISBG oder LUX
Abmessungen tinyTracker 195 x 79 x 10 mm
Abmessungen TrackerUSB 160 x 135 x 20 mm
Zul. Betriebstemp 60 °C
Stromversorgung interner Li-Ion-Akku
Schnittstelle MiniUSB
Systemvoraussetzungen Windows 10 / 7
  300 MB HDD, 1 GB RAM

SPEKTRALBEREICHE tinytracker für UV-Bandanlagen

UVC 200 - 280 nm
UVB 280 - 315 nm
UVA 315 - 400 nm
UVA+ 330 - 455 nm
VISB 400 - 480 nm
VISBG 400 - 570 nm
LUX 380 - 780 nm, V(λ)
