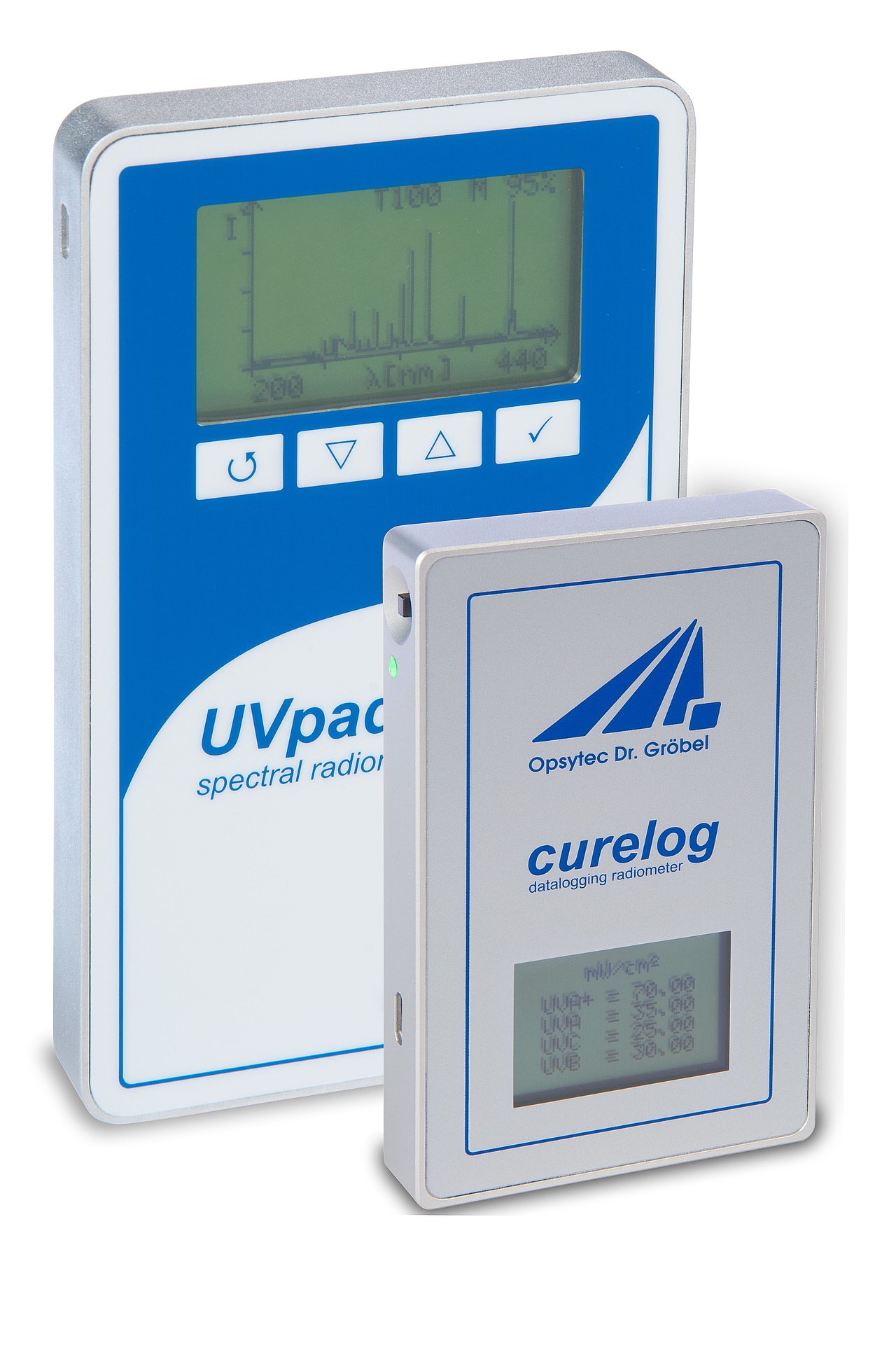

RADIOMETER VS. SPETRALRADIOMETER
Das curelog ist ein radiometrisches Messgerät. Bei diesem Messprinzip werden die Bestrahlungsstärken durch optische Filter und einer Photodiode je Spektralbereich aufgezeichnet. Die Filter und Photodioden sind robust und die Messungen sehr gut reproduzierbar. Änderungen im Spektrum können die gefilterten Radiometer jedoch nicht erkennen.
Hierfür eigenen sich unsere Spektralradiometer wie das UVpad. Im UVpad wird das Licht spektral zerlegt und auf 512 Photodioden aufgeteilt. Durch die hohe spektrale Auflösung sind Messungen aller Lampen / LEDs fehlerfrei möglich. Das curelog unterliegt hier einem „spectral missmatch“ genannten Fehler. Sprechen Sie daher die Kalibrierung des curelogs mit uns ab. Die curelogs haben dafür den Vorteil des größeren Dynamikbereichs und messen schneller.
Die nachfolgendende Gegenüberstellung soll daher bei der Messgeräte Auswahl helfen.
curelog - einfach. präzise!

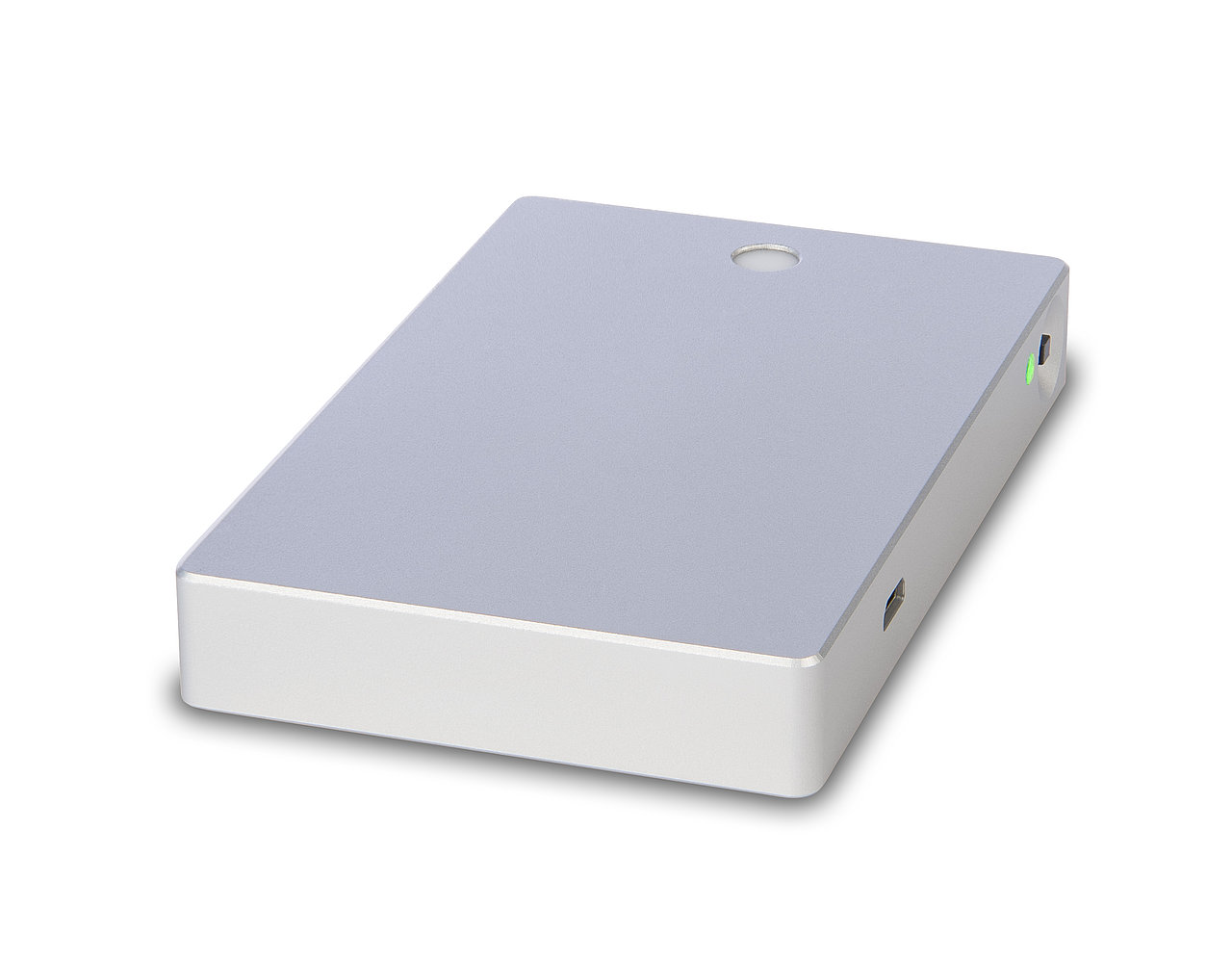

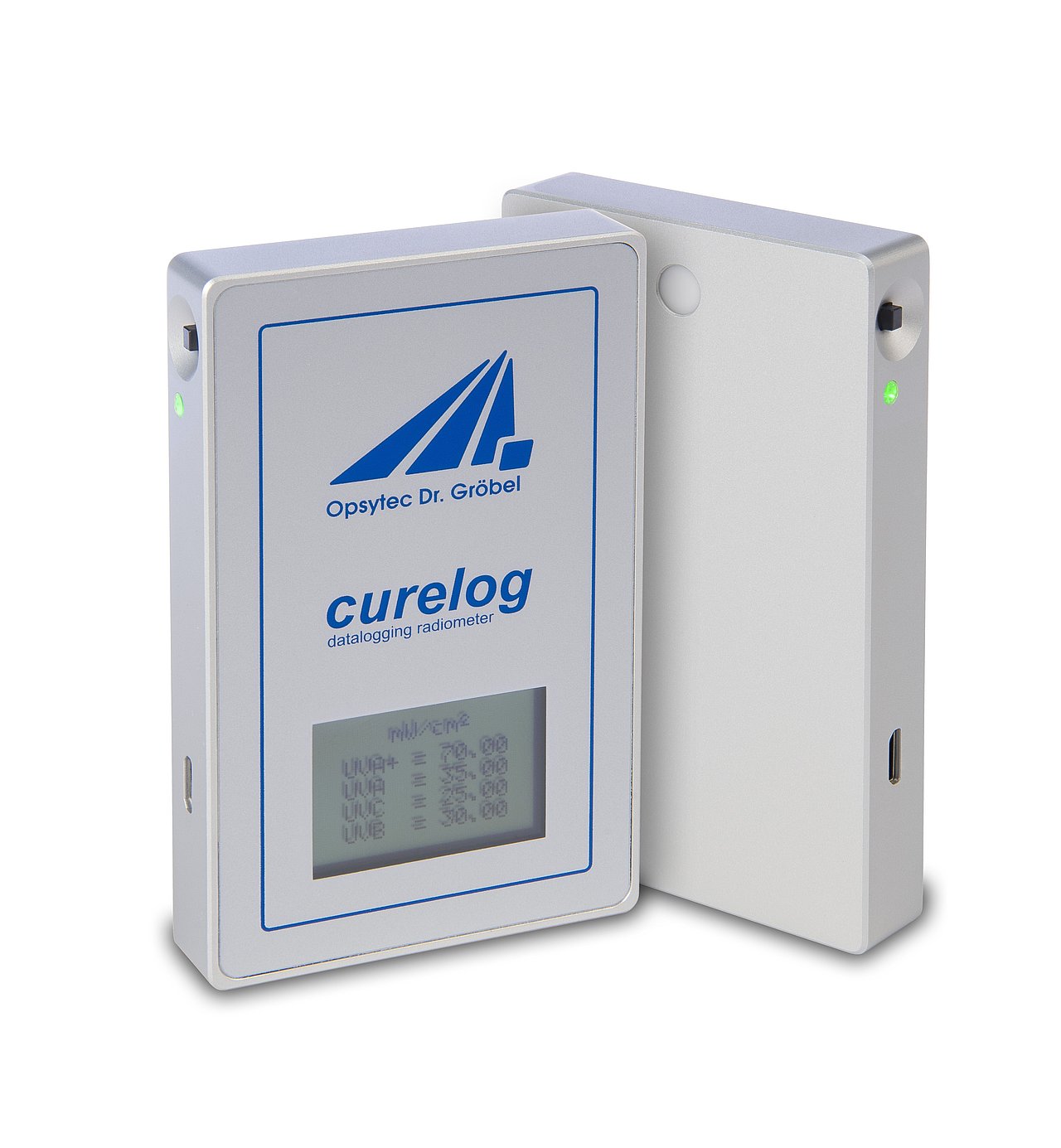

Das curelog ist ein präzises Radiometer mit Dosismessung und bis zu vier Spektralbereichen. Durch seine schnellen und präzisen Messungen ist das curelog universell für Anwendungen in den Bereichen Lackhärtung, Kleben, Sterilisation, Desinfektion, in der Lithografie und vielen weiteren Anwendungen einsetzbar.
Die einstellbare Datenaufzeichnungsrate von bis zu 2000 Hz (Messungen pro Sekunde) erlaubt schnelle und zuverlässige Messungen auf schnelllaufenden UV-Bandanlagen. Die Aufzeichnungsdauer von bis zu 180 Stunden erlaubt auch die Messung von langandauernden Prozessen bei niedriger Dosis, welche zum Beispiel bei der UV-Desinfektion üblich sind.
In dem curelog werden simultan vier Spektralbereiche und mit je einem hochpräzisen 24 bit ADC erfasst. Durch den hochpräzisen ADC erhält das curelog eine hohe Dynamik. Die Auflösung von 0,0001 mW/cm² und ein Messbereich von 50 W/cm² zeichnen das curelog aus. Somit können alle gängigen UV-Lampen und LEDs gemessen und verglichen werden, egal ob Spot- oder Flächenstrahler, Faseroptiken oder UV/VIS-LEDs. Auf dem Display werden die maximale Bestrahlungsstärke und die Dosis direkt angezeigt.
Eine weitere Anwendung ist die Einrichtung und Fokussierung des Reflektors in UV-Aggregaten. Durch die geringen Abmessungen kann das curelog auf den meisten Objekten / Oberflächen platziert werden und nimmt die Bestrahlungsstärke punktgenau auf.
Mit der komfortablen PC-Software können Messungen dargestellt, exportiert und verglichen werden. Aktuelle als auch alle zuvor gespeicherten Referenzmessungen können eingelesen und zeitsynchron überlagert werden. Somit sind Änderungen im Bestrahlungsprofil, also der Bestrahlungsstärke über der Zeit, ersichtlich. Fehler, die sich z.B. im Laufe der Zeit ergeben, wie z.B. verschmutzte Reflektoren, werden sicher und einfach erkannt.

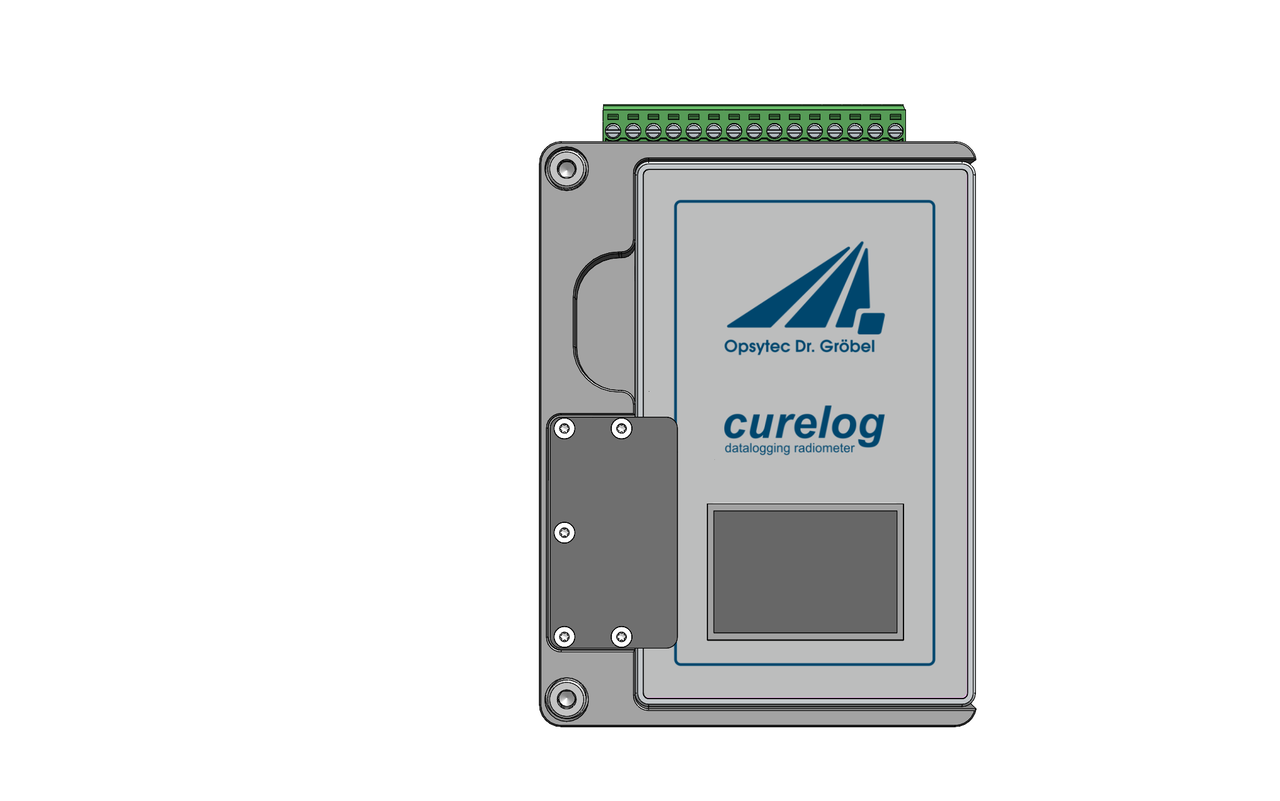

Mit dem curelog DOCK bieten wir eine Basisstation zum Anschluss an die SPS an. Die Spitzenbestrahlungsstärke und Dosis werden direkt an die SPS übertragen. Wenn diese in der Toleranz sind, kann die Messung gelöscht werden, wenn nicht, kann die Messung mit der PC-Software ausgewertet werden.
Die curelog Spektralbereiche überlappen sich nicht, ein Übersprechen ist also nicht möglich. Unabhängig davon, ob Sie UV-Niederdrucklampen mit geringer Leistung, hochintensive Quecksilber- / Xenonlampen oder LEDs für Klebungen, oder Mitteldrucklampen für die UV-Härtung einsetzten, mit dem curelog messen Sie immer exakt und repoduzierbar.
Highlights des curelog Dosimeters:
- Mehrkanaliges Radiometer mit Dosismessung
- Kabellos und akkubetrieben
- 24 Bit Präzisions-ADC
- Geringe Höhe von nur 14 mm
- Bis 180 h Aufzeichnungsdauer
- Bis 2000 Hz Datenspeicherrate
- Software für Messvergleiche
- Dockingstation für SPS-Einbindung (RS485 & RS232)
Für optimale Messergebnisse liefern wir das curelog in drei Versionen aus:
- Das curelog ONE misst einen Spektralbereich und ist besonders preisgünstig.
- Das curelog LED ist angepasst für LED Messungen bei den Wellenlängen 365 nm, 385 nm, 395 nm, 405 nm und 450 nm. Zudem zeichnet das curelog LED auch UV-Strahlung auf.
- Das curelog PRO misst UVA, UVB, UVC und VISB entsprechend der internationalen Einteilung nach CIE.
TECHNISCHE DATEN Curelog
| Bestrahlungsstärke | 0,0001 - 25000 mW/cm² |
| Bestrahlungsdosis | 0,0001 mJ/cm² - 6 MJ/cm² |
| Auflösung | 0,0001 mWcm² / mJ/cm² |
| Kalibrierung | rückführbar auf PTB |
| optional 17025 / DAKKS | |
| Datenspeicherrate | 1 Hz bis 2000 Hz, einstellbar |
| Messdauer | 180 h bis 5 min, abhängig |
| von der Zeitauflösung | |
| Speicher | 64 MBit |
| ADC | 24 bit Präzisions-ADC |
| Anzeige | Grafikdisplay, 128 x 64 px |
| Abmessungen | 62,5 x 100 x 14 mm³ |
| Sensorposition | rückseitig |
| Gewicht | ca. 125 g |
| Kosinus-Korrektur | ja |
| Zul. Betriebstemperatur | 70 °C |
| kurzzeitig für bis zu 60s bei | |
| 120°C Umgebungstemperatur | |
| Stromversorgung | Li-Ion-Akku |
| Messdauer | 30 h mit einer Akkuladung |
| Anschluss | USB |
| Systemvoraussetzungen | Windows 10 / 11 |
| 30 MB HDD, 4 GB RAM |
Spektralbereiche des curelog Dosimeters

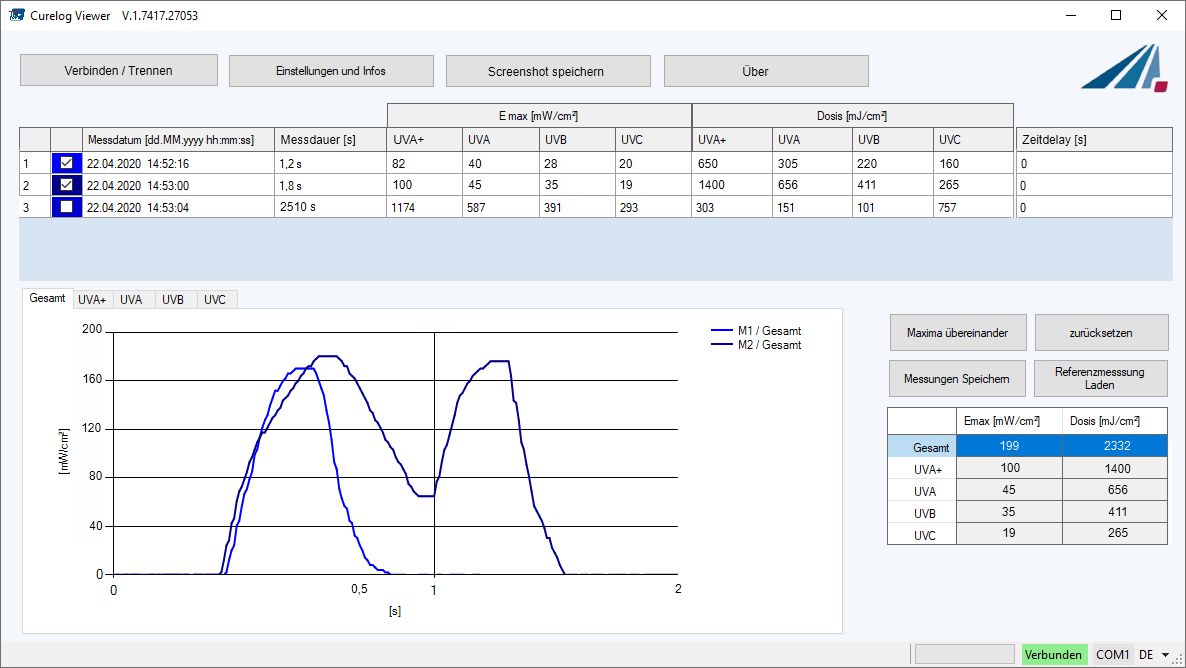

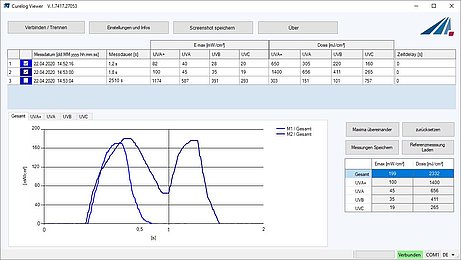

Am PC können Messungen angezeigt, ausgewertet, zeitsynchron verglichen und exportiert werden. Durch den einfachen Vergleich der Messdaten sind Änderungen der Bestrahlungsstärke ersichtlich. Mit jeder Messung werden Messdatum und die Uhrzeit gespeichert.
Einstellungen:
- Datenspeicherrate & Triggerschwelle
- Messdauer von ca. 5 s bis 180 Stunden
Datenexport:
- Messungen mit Bestrahlungsstärkeprofil & Dosis
- Messparameter, Datum/Uhrzeit, Messdauer
Software des curelog Dosimeters
RADIOMETER VS. SPETRALRADIOMETER
Das curelog ist ein radiometrisches Messgerät. Bei diesem Messprinzip werden die Bestrahlungsstärken durch Filterung und einer Photodiode für jeden Spektralbereich aufgezeichnet. Die Filter und Photodioden sind robust und die Messungen sehr gut reproduzierbar. Änderungen im Spektrum können die gefilterten Radiometer jedoch nicht erkennen.
Hierfür eigenen sich unsere Spektralradiometer wie das UVpad. Im UVpad wird das Licht spektral zerlegt und auf 512 Photodioden aufgeteilt. Durch die hohe spektrale Auflösung sind Messungen aller Lampen / LEDs fehlerfrei möglich. Das curelog unterliegt hier einem „spectral missmatch“ genannten Fehler. Sprechen Sie daher die Kalibrierung des curelogs mit uns ab.
Die nachfolgendende Gegenüberstellung soll daher bei der Messgeräte Auswahl helfen.
