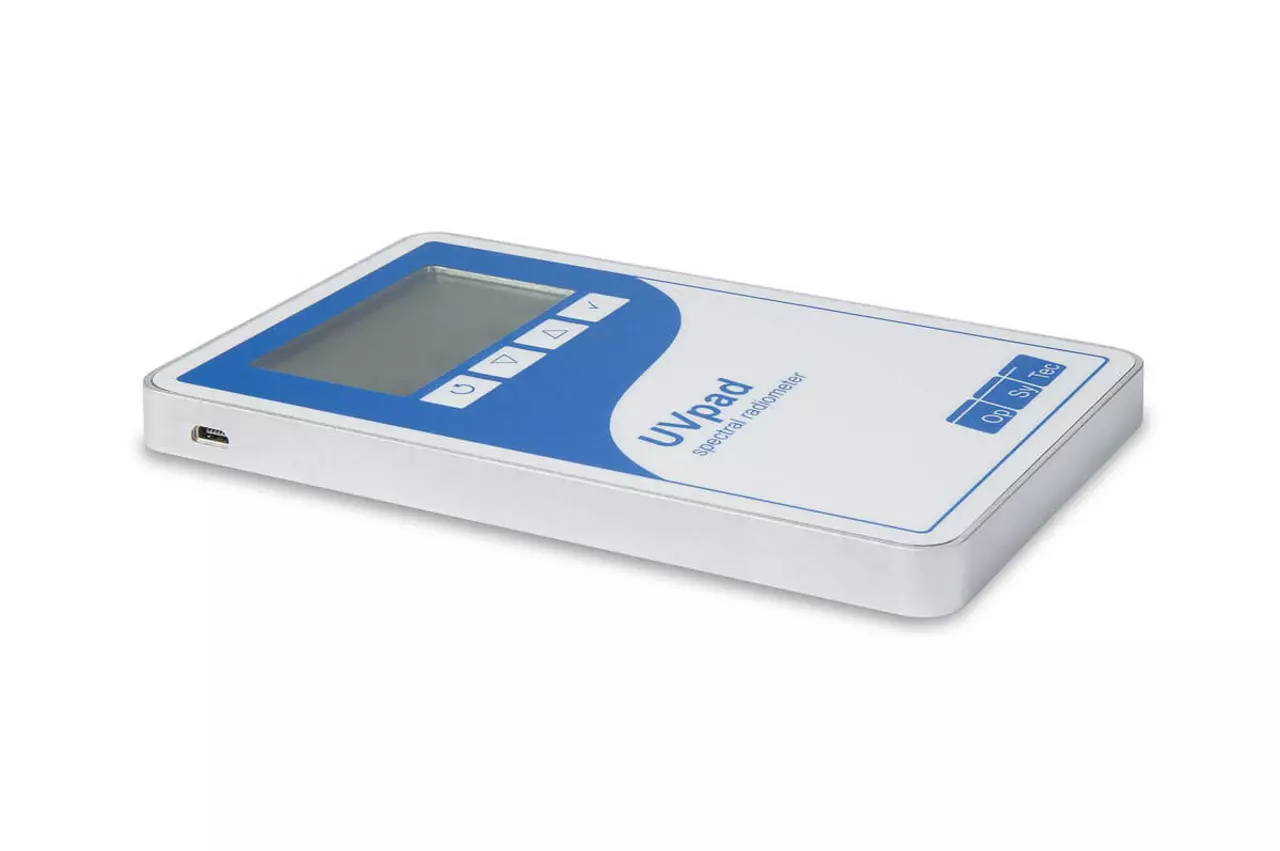

UVpad – spektrale UV-Messung im Taschenformat
Das UVpad ist ein autonomes, spektral messendes UV-Radiometer für UV-Bandanlagen. Es zerlegt die Strahlung im Bereich 200 bis 440 nm ± 5 nm bei 2 nm spektraler Bandbreite und misst Bestrahlungsstärken von 2 bis 5000 mW/cm², optional 25 bis 35.000 mW/cm². Weil es ohne optische Filter arbeitet, lassen sich unterschiedliche Lampentypen und UV-LEDs direkt vergleichen; bei 14,4 mm Bauhöhe läuft es durch die Anlage mit.
Es ist zugleich das flachste spektral messende und autonome UV-Radiometer der Welt und vereint wissenschaftliche Messtechnik mit einem kompakten, benutzerfreundlichen Messgerät. Weil das UV-Licht im Gerät spektral zerlegt wird, sind Messungen rückführbar auf nationale Standards möglich.
Alle Messdaten werden auf dem Gerät sofort angezeigt. 50 Messungen werden im UVpad gespeichert und können per USB ausgelesen werden. Die mitgelieferte PC-Software wertet die Bestrahlungsstärkeprofile dabei getrennt für UVA, UVB, UVC und VIS aus. Spektren und Messdaten können exportiert und gespeichert werden.
Optional können durch hinterlegte Wirkfunktionen, wie z. B. Absorptionsspektren von Photoinitiatoren, UV-Anlagen optimiert werden. Somit können die Betriebskosten gesenkt und die Produktqualität gesichert werden.
Das UVpad ist in drei Versionen erhältlich. Standard misst 2 bis 5000 mW/cm² und deckt Bandanlagen mit Mitteldruckstrahlern sowie die meisten UV-LED-Lampen ab. high-power misst 25 bis 35.000 mW/cm² und ist für UV-LED-Lampen mit höchster Leistung gedacht. high-sensitivity misst 1 bis 5000 W/m² und eignet sich für UV-Leuchtstofflampen, Sonnensimulatoren und andere Anwendungen mit geringer Bestrahlungsstärke. Die Bestellnummern der Versionen stehen weiter unten bei den technischen Daten.
Hinweise für spektrale Radiometer und Breitbandradiometer
In der UV-Messtechnik werden Breitband- und Spektralradiometer eingesetzt, um die Lampenleistung zu überwachen. Breitbandradiometer werden jedoch nur auf einen Lampentyp kalibriert und unterscheiden sich in ihrer Empfindlichkeit untereinander. Dadurch sind Vergleiche zwischen Messgeräten verschiedener Hersteller und Vergleiche zwischen Anlagen mit unterschiedlichen Strahlern (Hg, Ga, Fe, …) oder UV-LEDs nicht möglich. Mit dem spektralen UV-Radiometer UVpad können dagegen alle UV-Lampen gemessen werden.
Altert z. B. ein dotierter Strahler, so ändert sich das Spektrum. Mit dem UVpad können UV-Anlagen und die Strahleralterung komfortabel überwacht und dokumentiert werden.
Der tatsächliche Messbereich ist bei Spektralradiometern vom Spektrum abhängig und kann hierdurch über- oder unterschritten werden. Wir spezifizieren den Messbereich daher bereits für übliche Mitteldruckstrahler.
Damit ist das UVpad ein spektral messendes UV-Handgerät: Es liefert das Spektrum ohne angeschlossenen Rechner und ohne Lichtleiter, direkt dort, wo die Probe liegt.
| Produktart | Spektralradiometer: Flachstes spektral messendes UV-Radiometer (14,4 mm) für Bandanlagen, LED und Punktstrahler |
| Spektralbereich | 200–440 nm (spektral aufgelöst) |
| Messbereich | Bestrahlungsstärke: 2–5000 mW/cm² (Standard), 25–35000 mW/cm² (high-power), 1–5000 W/m² (high-sensitivity); Bestrahlungsdosis: 1 mJ/cm²–600 J/cm² (Standard), 25 mJ/cm²–4200 J/cm² (high-power), 0,1 J/m²–5000 J/m² (high-sensitivity) |
| Kalibrierunsicherheit (typ.) | 5,0–9,5 % (k = 2) |
| Ausgang / Schnittstelle | Anschluss: USB |
| Zeitauflösung | Datenspeicherrate: 100 Hz–1 Hz, einstellbar |
| Kalibrierung | rückführbar auf PTB; Werkskalibrierung, rekalibrierbar |
| Normen / Richtlinien | keine produktspezifische Norm; Kalibrierung nach DIN EN ISO/IEC 17025:2018 möglich |
| Geeignet für | Additive Fertigung und 3D-Druck; Pflanzen, Landwirtschaft und Lebensmittel; UV-Härtung und Photopolymerisation; UV-Kleben, Vergießen und Verkapseln |
| Nicht geeignet für | Bestrahlungsstärken über 5000 mW/cm² (Standardbereich); Sensortemperaturen über 70 °C; Einsatz unter Wasser oder unter Druck; VUV-Messung bei 172 nm |
| Datenblattversion | Rev. 2026-09-08 (d_uvpad_uv_radiometer.pdf) |
Die oben genannte Kalibrierunsicherheit ist die erweiterte Unsicherheit der Kalibrierung (k = 2, Vertrauensniveau rund 95 %) und gilt für die Kalibrierquelle und die Kalibrierbedingungen. Die Messunsicherheit im Einsatz ist größer: Hinzu kommen die spektrale Fehlanpassung an der eingesetzten Quelle, die Sensortemperatur, die Alterung seit der Kalibrierung sowie Abstand und Ausrichtung zur Quelle. Wie sich daraus ein Unsicherheitsbudget ergibt, steht unter Messunsicherheit in der UV-Messtechnik.
Highlights des spektralen UV-Radiometers
- Spektralradiometrische Messungen
- 200-400 nm (gesamter UV-Spektralbereich)
- 512 Photodioden
- Kabellos und batteriebetrieben
- Geringe Höhe von nur 14,4 mm
- USB-Anschluss
- Speicher für 50 Messungen
Screenshots der Software für das UV-Radiometer
Bedienung am UV-Radiometer

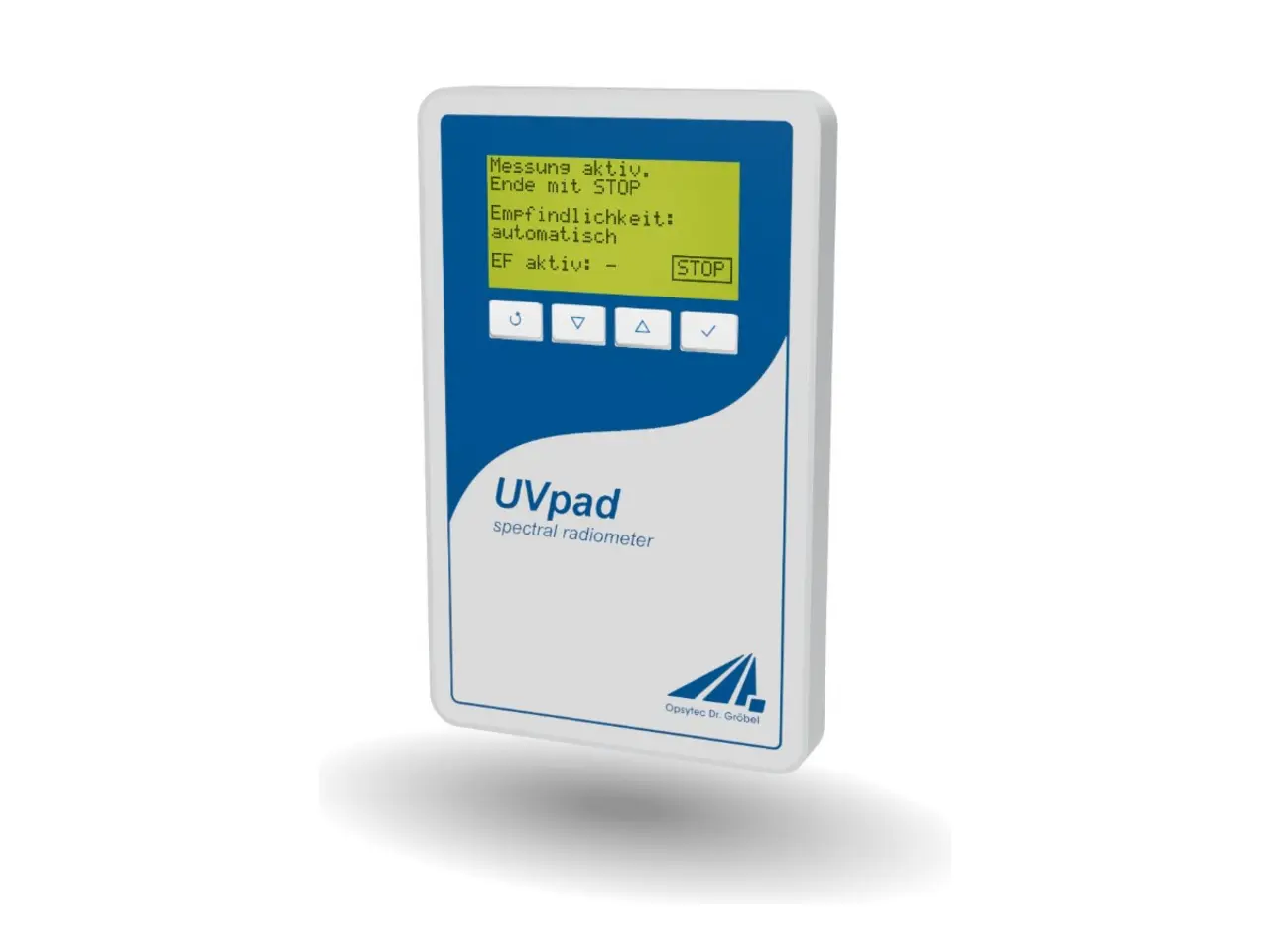

UVpad als 3D-Modell interaktiv erleben
Gehäuse drehen, Display bedienen und die Menüführung ausprobieren – wie am echten Gerät.
Das UVpad lässt sich im 3D-Produktviewer von allen Seiten betrachten – originalgetreu aus den CAD-Konstruktionsdaten. Wer mag, schaltet das Display ein und blättert per Klick durch die Menüführung, ganz wie am realen Gerät.
Technische Daten UV-Radiometer UVpad
| Spektralbereich | 200–440 nm ± 5 nm |
| Versionen | Standard, high-power, high-sensitivity |
| Spektrale Bandbreite | 2 nm |
| Bestrahlungsstärke | 2–5000 mW/cm² (Standard), 25–35000 mW/cm² (high-power), 1–5000 W/m² (high-sensitivity) |
| Bestrahlungsdosis | 1 mJ/cm² – 600 J/cm² (Standard), 25 mJ/cm² – 4200 J/cm² (high-power), 0,1 J/m² – 5000 J/m² (high-sensitivity) |
| Auflösung | 0,1 mW/cm² / 1 mW/cm² |
| Kalibrierung | rückführbar auf PTB |
| Kalibrierunsicherheit, typisch | 5,0–9,5 % |
| Kosinuskorrektur | ja |
| Datenspeicherrate | 100 Hz bis 1 Hz, einstellbar |
| Messdauer | 5 s bis 8 min, abhängig von der Datenspeicherrate |
| Samplingrate | 10 ms – 1000 ms |
| Anzeige | Grafikdisplay, 128 × 64 px |
| Abmessungen | 160 × 100 × 14,4 mm |
| Sensorposition | rückseitig |
| Gewicht | ca. 375 g |
| zulässige Betriebstemperatur | 70 °C, kurzzeitig bis 60 s bei 120 °C Umgebungstemperatur |
| Stromversorgung | interner Lithium-Ionen-Akku |
| Speicher | 50 Messungen |
| Anschluss | USB |
| Systemvoraussetzungen | Windows 11, 300 MB HDD, 4 GB RAM |
Häufige Fragen: UVpad
Das UVpad Standard misst 2–5000 mW/cm², das UVpad High Power 25–35 000 mW/cm² für fokussierte UV-LED- und Punktstrahler, das UVpad High Sensitivity 1–5000 W/m² für schwache Quellen. Alle Versionen messen spektral von 200 bis 440 nm mit 2 nm Bandbreite über ein Array aus 512 Photodioden und sind mit 14,4 mm Bauhöhe für Bandanlagen ausgelegt; die Dosis wird bis 600 J/cm² (High Power bis 4200 J/cm²) erfasst.
Weil es spektral misst: Das UVpad zerlegt die Strahlung in Wellenlängen und integriert die Bestrahlungsstärke erst nachträglich über UVA, UVB, UVC oder eine eigene Gewichtung. Ein Breitbandradiometer dagegen ist auf eine Kalibrierlampe abgestimmt und zeigt bei einem anders verteilten Spektrum eine Fehlanpassung von oft 5–20 %. Mit dem UVpad lassen sich Mitteldrucklampe und 395-nm-LED daher direkt in derselben Einheit vergleichen, inklusive Peakwellenlänge.
Die typische Kalibrierunsicherheit beträgt 5,0–9,5 % (k = 2) und ist rückführbar auf die PTB; die Kalibrierung erfolgt im akkreditierten Labor von Opsytec nach DIN EN ISO/IEC 17025:2018 als Option. Der Wert hängt vom Spektralbereich ab, weil die Unsicherheit der Bestrahlungsstärkenormale im kurzwelligen UVC größer ist als im UVA. Opsytec empfiehlt eine Rekalibrierung alle 12 Monate; die Speicherung von 50 Messungen mit Spektrum ermöglicht den Vergleich über die Zeit.
Der Kalibrierschein weist die erweiterte Kalibrierunsicherheit mit k = 2 aus; für das UVpad liegt sie typisch bei 5,0–9,5 %. Im laufenden Betrieb ist die Messunsicherheit größer, weil spektrale Fehlanpassung an der eingesetzten Quelle, Sensortemperatur, Alterung und Messgeometrie hinzukommen. Wie sich daraus ein Unsicherheitsbudget ergibt, steht unter Messunsicherheit in der UV-Messtechnik.
Bestellnummern, Lieferumfang, Zubehör und Versionen
| Gerät | Bestellnummer |
|---|---|
| UVpad | 670011 |
Lieferumfang: UVpad, Werkskalibrierschein, USB-Kabel und Transportkoffer.
| Bestellnummer | 670011-P |
|---|---|
| Spektrale Bandbreite | 2 nm |
| Bestrahlungsstärke | 25–35000 mW/cm² |
| Bestrahlungsdosis | 25 mJ/cm² – 4200 J/cm² |
| Auflösung | 1 mW/cm² |
Für UV-LED-Lampen mit höchster Leistung. Alle übrigen Angaben entsprechen der Standardversion.
| Bestellnummer | 670011-H |
|---|---|
| Spektrale Bandbreite | 4 nm |
| Bestrahlungsstärke | 1–5000 W/m² |
| Bestrahlungsdosis | 0,1 J/m² – 5000 J/m² |
| Auflösung | 1 W/m² = 0,1 mW/cm² |
Für UV-Leuchtstofflampen, Sonnensimulatoren und Anwendungen mit geringer Bestrahlungsstärke. Alle übrigen Angaben entsprechen der Standardversion.
| Bezeichnung | Bestellnummer |
|---|---|
| DAkkS-Kalibrierung | 17026-1 |
Akkreditierte DAkkS-Kalibrierung und Prüfung nach ISO 17025 in unserem eigenen Kalibrierlabor. Bei Auslieferung ist das UVpad bereits werkskalibriert; die DAkkS-Kalibrierung ist optional bestellbar.
Eingesetzt in diesen Anwendungsfeldern
Das UVpad misst dort, wo ein Sensor mitfahren oder in einen flachen Bauraum passen muss: im Dosisprofil einer Bandanlage der UV-Härtung, an der Fügestelle beim UV-Kleben, Vergießen und Verkapseln, im Kappentunnel der Abfülltechnik, an Bauteilen der Optikfertigung und bei der Nachhärtung in der additiven Fertigung.
Das UVpad misst das Spektrum dort, wo die Probe liegt – deshalb taucht es in Arbeiten auf, die die spektrale Verteilung belegen müssen. Zuletzt erschienen:
- Influence of different UV spectra and intensities on yield and quality of cannabis inflorescences – Huebner, D. S.; Batarshin, M.; Beck, S. et al. · Frontiers in Plant Science · 2024
- On-Site Inactivation for Disinfection of Antibiotic-Resistant Bacteria in Hospital Effluent by UV and UV-LED – Azuma, T.; Usui, M.; Hasei, T. et al. · Antibiotics · 2024
- Multiparameter Single Sensor for Space Silicone Adhesive Monitoring Under High-Vacuum Ultraviolet Exposure – Fazzi, L.; Dias, N.; Holynska, M. et al. · Journal of Spacecraft and Rockets · 2023
- Quantification and elucidation of the UV‐light triggered initiation kinetics of TPO and BAPO in liquid acrylate monomer – Ruhland, K.; Habibollahi, F.; Horny, R. · Journal of Applied Polymer Science · 2019
- Diklofenaakin ja diatritsoaatin kvantitatiivisten ja kvalitatiivisten tutkimuksien analyysimenetelmät – 2022
Die Angaben stammen aus Crossref. Autorenschaft und Inhalt liegen bei den jeweiligen Arbeitsgruppen.
Für Spektrometer werden vor allem diese Regelwerke herangezogen:
- DIN EN ISO/IEC 17025:2018-03 – Allgemeine Anforderungen an die Kompetenz von Prüf- und Kalibrierlaboratorien
- DIN EN 62471:2009-03 – Photobiologische Sicherheit von Lampen und Lampensystemen
- DIN EN 14255-1:2005 – Messung und Beurteilung personenbezogener Expositionen gegenüber inkohärenter optischer Strahlung – Teil 1: UV-Strahlung künstlicher Quellen am Arbeitsplatz
Alle Regelwerke für Spektrometer stehen im Normen-Finder.
Verbindlich ist die jeweils gültige Ausgabe der Norm.
