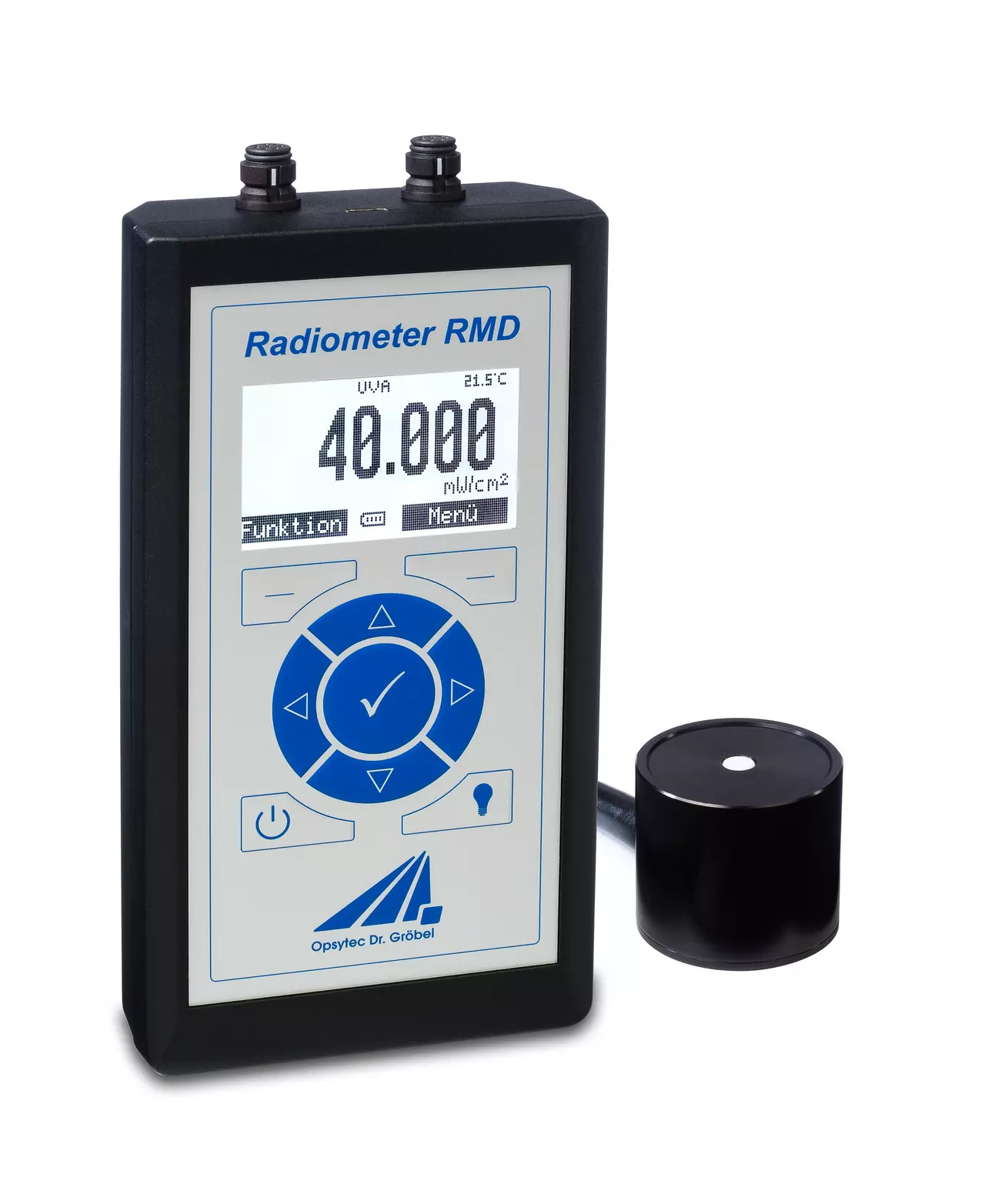

RMD Pro – das volldigitale UV-Radiometer

Die oben genannte Kalibrierunsicherheit ist die erweiterte Unsicherheit der Kalibrierung (k = 2, Vertrauensniveau rund 95 %) und gilt für die Kalibrierquelle und die Kalibrierbedingungen. Die Messunsicherheit im Einsatz ist größer: Hinzu kommen die spektrale Fehlanpassung an der eingesetzten Quelle, die Sensortemperatur, die Alterung seit der Kalibrierung sowie Abstand und Ausrichtung zur Quelle. Wie sich daraus ein Unsicherheitsbudget ergibt, steht unter Messunsicherheit in der UV-Messtechnik.

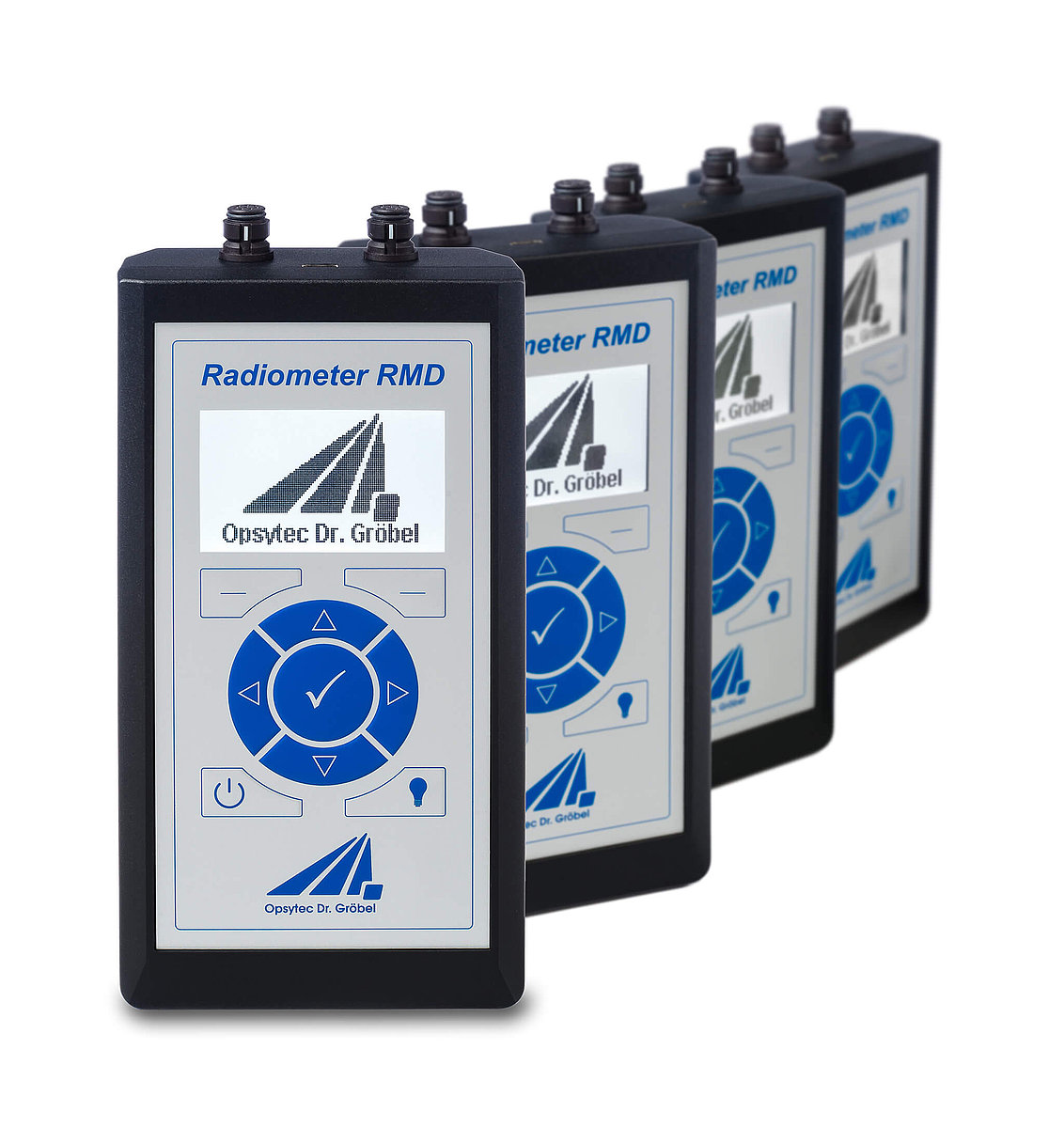

Beide Geräte messen Bestrahlungsstärke und Dosis mit denselben Sensoren. Der Unterschied liegt in der Aufzeichnung und der Anbindung an den PC.

Beide Geräte messen mit denselben Digitalsensoren an zwei Eingängen und zeigen Bestrahlungsstärke, Beleuchtungsstärke und Dosis an. Das RMD Pro ergänzt den internen Speicher von 8 GB, auf dem Messreihen mit einstellbarem Intervall von 1 s bis 15 min als CSV-Datei abgelegt und per USB gelesen werden. Wer nur Momentanwerte oder die Dosis am Gerät ablesen will, ist mit dem RMD bedient; für Protokolle und Langzeitmessungen ist das RMD Pro vorgesehen.

Die Digitalsensoren arbeiten mit 24-bit-Wandlung und einem Dynamikbereich von 10⁷:1; die Auflösung liegt bei 0,001 µW/cm², der Messbereich reicht je Spektralbereich bis 1 oder 10 W/cm². Damit misst ein und derselbe UVC-Sensor die Streustrahlung am Arbeitsplatz von wenigen µW/cm² und die Bestrahlungsstärke direkt am Reaktorfenster, ohne den Messbereich umzuschalten. Die typische Kalibrierunsicherheit beträgt 4,5–6,0 % (k = 2).

Neben den Spektralbereichen UVC, UVB, UVA, UVA+, UVBB, VISB und LUX gibt es Sensoren mit biologischer Gewichtung: Erythem plus UVA für Solarien und Phototherapie sowie NDT mit 365 nm plus LUX für die fluoreszierende Rissprüfung. Für die Gefährdungsbeurteilung nach DIN EN 62471:2009-03 und DIN EN 14255-1:2005 wird die aktinische Wirkung mit dem passenden gewichteten Sensor gemessen; die Sensortabelle der Produktseite nennt die Bereiche mit ihren Messbereichen.

Der Kalibrierschein weist die erweiterte Kalibrierunsicherheit mit k = 2 aus; für das RMD und das RMD Pro liegt sie typisch bei 4,5–6,0 %. Im laufenden Betrieb ist die Messunsicherheit größer, weil spektrale Fehlanpassung an der eingesetzten Quelle, Sensortemperatur, Alterung und Messgeometrie hinzukommen. Wie sich daraus ein Unsicherheitsbudget ergibt, steht unter Messunsicherheit in der UV-Messtechnik.

Ja. Die Kalibrierungsdaten sind direkt in den Radiometer-Sensoren gespeichert, was es ermöglicht, diese jederzeit problemlos nachzurüsten. Durch die Verwendung verschiedener Sensoren mit einem UV-Radiometer RMD können Sie flexibel auf unterschiedliche Messanforderungen reagieren.

Ja. Das UV-Radiometer kann die Dosis automatisch bestimmen. Das RMD Pro speichert diese auch ab. Die Einheit der Dosis ist J/m². Dies entspricht einem Watt mal einer Sekunde und wird auf eine Fläche, z. B. ein Quadratmeter, bezogen. Also ist J/m² auch Ws/m².

Ja, das RMD eignet sich für die Prozesskontrolle. Die Sensoren haben hierzu einen sehr hohen Dynamikbereich. Messen Sie mit dem UV-Radiometer RMD an der Stelle der Oberfläche, die Sie mit UV beleuchten. Diese Messungen führen Sie z. B. wöchentlich durch. Für kontinuierliche Messungen empfehlen wir unsere PLC und Inline-Sensoren. Diese werden an einer seitlichen Stelle montiert und können die UV-Anlage auch während der Produktion überwachen. Der Abgleich erfolgt dann durch die z. B. wöchentlichen Messungen.

Das UV-Radiometer RMD eignet sich für die Messung von PWM-gedimmten (Pulsweitenmodulation) LEDs. Durch die interne Mittelung und die Abtastrate des 24-Bit-ADCs wird der zeitliche Mittelwert der Bestrahlungsstärke präzise ausgegeben. Aus dem gleichen Grund können aber keine einzelnen Pulse oder Blitze gemessen werden.

Für die Messung schneller UV-Systeme empfehlen wir unsere schnell messenden Bandradiometer curelog, die mit bis zu 2000 Messungen pro Sekunde sehr schnell messen. Für die Messungen von gepulsten Blitzlampen empfehlen wir unsere integrierenden Spektralradiometer UVpad und UVpad E. Auch diese geben die zeitlich gemittelte Bestrahlungsstärke aus, und zudem die Dosis.

Ja, das UV-Radiometer RMD eignet sich für die UV-Gefährdungsbeurteilung am Arbeitsplatz. Es ermöglicht präzise Messungen der UV-Strahlung bei sehr geringen Bestrahlungsstärken. Somit kann die Tages-Expositionsdosis von 30 J/m² gemessen werden.

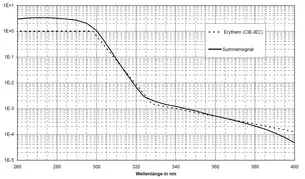

Für allgemeine Messungen zur UV Gefährdungsbeurteilung am Arbeitsplatz empfehlen wir unseren Erythem-Sensor. Abschätzungen, z. B. bei LEDs können auch mit dem UVA+ Sensor und einer vereinfachten Gewichtung mit der Erythemfunktion S(λ) durchgeführt werden.

Nein. Für den dauerhaften Einsatz im Freien bietet Opsytec Dr. Gröbel das RM-12 und IP65 Sensoren an. Das RM-12 ist nach IP-65 wasserdicht, das RMD nicht. Daher sollte das RMD nur in trockenen Umgebungen eingesetzt werden.

Das RMD Pro von Opsytec Dr. Gröbel zeichnet die Daten auf und ist für eine permanente Überwachung geeignet. Vergleichen Sie hierzu auch unser Laborradiometer RMD Touch oder die günstigeren SPS-Sensoren.

Ja. Für ÖNORM- und DVGW-konforme Messungen empfiehlt Opsytec Dr. Gröbel das DVGW Referenzradiometer RMD Pro mit DVGW-Sensoren. Das UV Referenzradiometer erfüllt die erforderlichen Standards. Die DVGW-Sensoren können nach der DIN 19294-3 für Niederdrucklampen oder nach DIN 19294-4 für Mitteldrucklampen kalibriert werden. Zudem haben wir für spezielle Kalibrierungsanforderungen, wie zum Beispiel bei neuartigen UVC-LEDs, eine große Auswahl an verfügbaren UV-LEDs als Kalibrierstrahler vorrätig.

Ja, die Messdaten werden auf dem 8 GB großen Speicher direkt als CSV-Datei gespeichert. Diese können Sie in Excel öffnen. Die CSV-Datei enthält dabei Datum & Uhrzeit, Messgeräte- und Sensoren-Identifikation, die Bestrahlungsstärken, die Dosis und die Sensortemperatur.

UV-Niederdrucklampen und UVC-Amalgamlampen erreichen in der Regel Bestrahlungsstärken von weniger als 200 mW/cm². UV-Punktlichtquellen wie die HP-120i liegen dagegen im Bereich einiger W/cm².

Die Emission von UV-LEDs liegt zum Beispiel bei 365, 385, 395 oder 405 nm. Für deren Messung wurde der UVA+-Sensor entwickelt – er deckt 330 bis 455 nm ab und erfasst damit die gebräuchlichen LED-Wellenlängen mit einer Empfindlichkeitskurve.

Für medizinische Anwendungen stehen Prozesssicherheit und Kalibrierung im Vordergrund. Unsere Sensoren sind langzeitstabil und rekalibrierbar; Reparatur- und Ersatzteileservice sind langjährig verfügbar. Anwendungen mit unterschiedlichen UV-Strahlern lassen sich mit unseren Radiometersensoren reproduzierbar messen. Sollen alle Spektralbereiche gleichzeitig erfasst werden, ist das UVpad die passende Wahl.

Für Risikobewertungen und Betrachtungen zur Arbeitssicherheit regelt die DIN EN 14255-1:2005 die Messung und Beurteilung personenbezogener Expositionen gegenüber künstlicher optischer Strahlung. Die Norm selbst enthält keine Grenzwerte – diese stehen in der Richtlinie 2006/25/EG „künstliche optische Strahlung“, die in nationales Recht übernommen wurde. Für UVA-Strahlung liegt die Grenze dort bei 10⁴ J/m².

Für solche Messungen müssen die Sensoren ausreichend empfindlich sein. Wählen Sie dafür einen Sensor – etwa UVA oder UVB – mit dem Messbereich 0 bis 2 mW/cm².

Für die Prozessüberwachung richtet sich der Spektralbereich des Sensors nach der UV-Anwendung, in der Regel also nach dem Photoinitiator. Die angegebenen Messbereiche sind unsere Empfehlungen; sie lassen sich auf Kundenwunsch anpassen. Fragen Sie uns danach oder geben Sie den gewünschten Messbereich bei der Bestellung an.

Lieferumfang: Radiometer, Netzteil, USB-Kabel, Anleitung und ein Sensor nach Anwendung; beim RMD Pro zusätzlich SD-Karte und PC-Software. Kalibriert wird rückführbar auf Normale der PTB, mit Werkskalibrierschein, optional mit DAkkS-Kalibrierschein.

Die kleinere Ausbaustufe ohne internen Speicher, Aufzeichnung, Echtzeituhr, USB-Anschluss und PC-Software. Das RMD lässt sich nachträglich mit dem Upgrade-Kit (Artikelnummer 814403) zum RMD Pro erweitern; das Gerät muss dafür nicht eingeschickt werden.

An einem RMD lassen sich zwei Sensoren gleichzeitig betreiben. Die Sensoren sind rückführbar auf die PTB kalibriert und nachkalibrierbar.

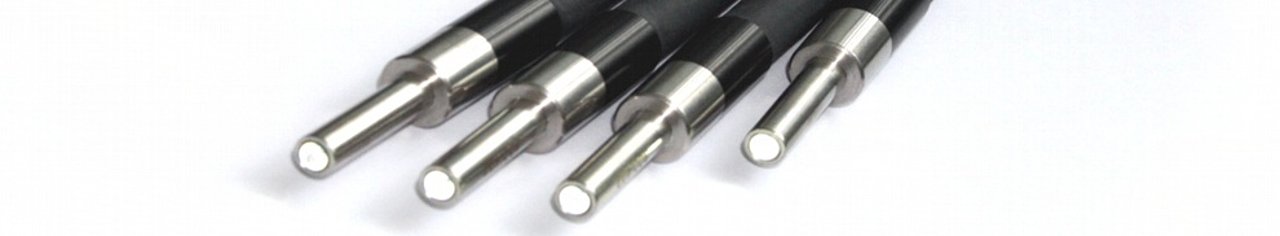

Alle Bauformen lassen sich an das RMD und das RMD Pro anschließen. Für einige Anwendungen – etwa bei nur geringer maximaler Bauhöhe oder bei hohen Temperaturen – empfehlen wir eine der weiteren Sensorbaureihen.

Akkreditierte DAkkS-Kalibrierung und Prüfung nach ISO/IEC 17025 in unserem eigenen Kalibrierlabor. Bei Auslieferung ist das Gerät bereits werkskalibriert.

Das RMD wird zur Dosismessung in Bestrahlungsversuchen und zur UVC-Dekontamination eingesetzt. Zuletzt erschienen:

• From minutes to bounds: A probabilistic UV-C control and a shape-only morphological fingerprint for postharvest Colletotrichum inactivation in cacao and coffee processing – Ahn, E.; Baek, I.; Lim, S. et al. · Food Control · 2026
• Hybrid epoxy-LMPAEK composite co-cured joints: A study on UVO pretreatment and its effect on interlaminar toughness – Katz, L.; Bor, T.; Helthuis, N. et al. · Composites Part B: Engineering · 2026
• Trainable soft electronics with memory in liquid crystal polymers – Lyu, P.; Weima, S. A. M.; Baek, J. et al. · Science Advances · 2026
• UV-C Irradiation Effectiveness on Mpox-Virus-Contaminated Surfaces – Gidari, A.; Sabbatini, S.; Pallotto, C. et al. · Pathogens · 2026
• Differential responses of Cacao pathogens Colletotrichum gloeosporioides and Pestalotiopsis sp. to UVB 305 nm and UVC 275 nm – Baek, I.; Jang, J. H.; Lim, S. et al. · Scientific Reports · 2025

Die Angaben stammen aus Crossref. Autorenschaft und Inhalt liegen bei den jeweiligen Arbeitsgruppen.

Für Radiometer und Sensoren werden vor allem diese Regelwerke herangezogen:

• DIN EN ISO/IEC 17025:2018-03 – Allgemeine Anforderungen an die Kompetenz von Prüf- und Kalibrierlaboratorien
• DIN EN 62471:2009-03 – Photobiologische Sicherheit von Lampen und Lampensystemen
• DIN EN 14255-1:2005 – Messung und Beurteilung personenbezogener Expositionen gegenüber inkohärenter optischer Strahlung – Teil 1: UV-Strahlung künstlicher Quellen am Arbeitsplatz

Alle Regelwerke für Radiometer und Sensoren stehen im Normen-Finder.

Verbindlich ist die jeweils gültige Ausgabe der Norm.
