Ulbrichtkugeln - zur Messung und als homogene Lichtquellen

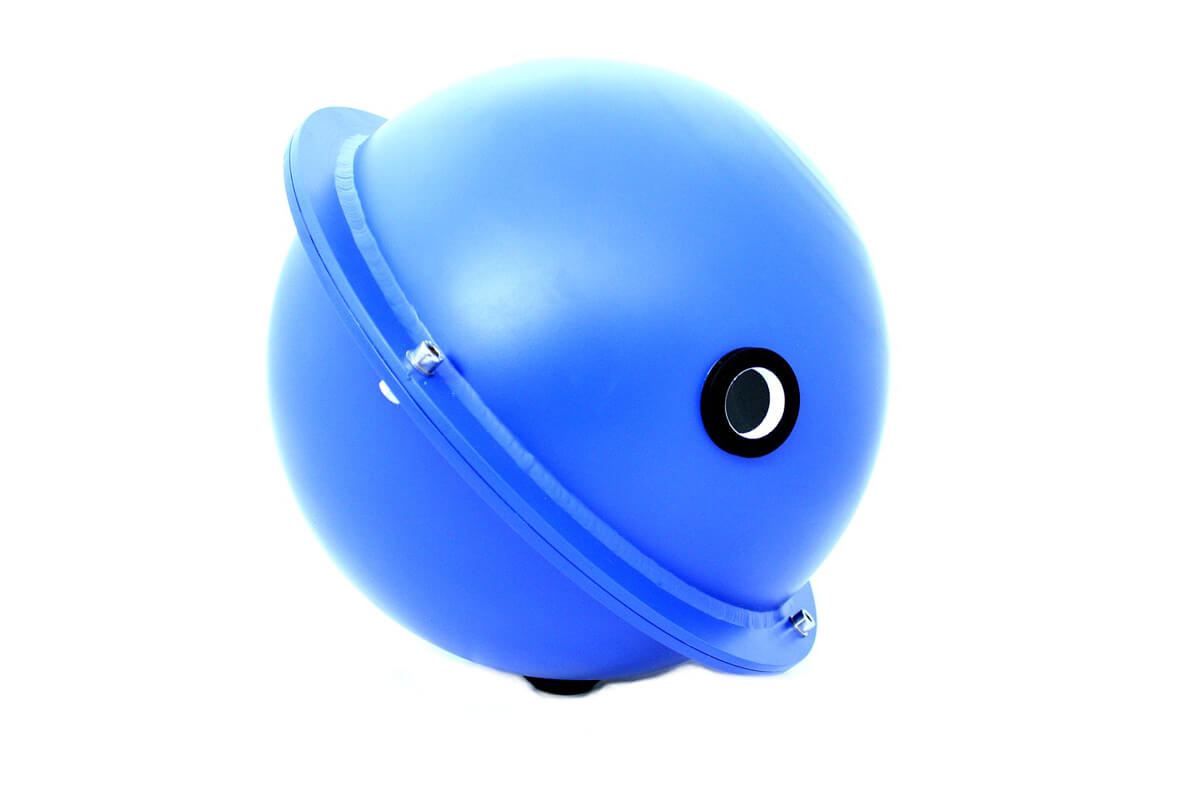

Ulbrichtkugeln verteilen einfallendes Licht durch diffuse Reflexion gleichmäßig über die innere Kugeloberfläche. Sie dienen der Integration von Licht und Strahlung und als Quelle gleichmäßiger diffuser Strahlung – etwa für die Messung von Lichtstrom und Strahlungsfluss, die Laserleistungsmessung, die Detektorkalibrierung sowie Messungen der diffusen Reflexion und Transmission. Opsytec fertigt sie individuell mit Durchmessern von 25 mm bis 2,5 m und Beschichtungen aus Bariumsulfat, PTFE oder Gold.
Highlights der Ulbrichtkugel
- Spezialisiert auf kundenspezifische Fertigung
- Durchmesser 25 mm bis 2,5 m
- Bariumsulfat-, Gold- und PTFE-Beschichtungen zur Auswahl
Zur Vermeidung von störender Fluoreszenz und Messfehlern, insbesondere bei geringen Lichtströmen, werden unsere Ulbrichtkugeln aus Gold- oder BaSO₄-beschichteten Metallkugeln gefertigt. Die PTFE-Ulbrichtkugeln fertigen wir als massive Hohlkugeln in einem zylindrischen Aluminiumgehäuse. Für alle Ulbrichtkugeln stellen wir somit zusätzlich sicher, dass kein Licht von außen eintritt, wie dies bei dünnwandigen Kunststoffkugeln oft der Fall ist.
Ulbrichtkugeln – mögliche Anwendungen
- Messung von Lichtstrom bzw. Strahlungsfluss
- Laserleistungsmessung
- Messung von Lampen, LED, OLED und Lichtleitern
- Detektorkalibrierung
- Messung der diffusen Reflexion / Transmission
- Homogene Lichtquellen
In der Lasermesstechnik heißt dieselbe Anordnung Energiedetektor oder Leistungsdetektor mit Ulbrichtkugel: Die Kugel nimmt den Strahl auf, verteilt ihn über die Innenfläche und macht ihn damit für einen einzelnen Detektor messbar – unabhängig davon, wo der Strahl eintritt und wie er profiliert ist.
Wie Lichtstrom und Strahlungsfluss von LEDs mit Ulbrichtkugel und Spektralradiometer gemessen werden, beschreibt die Seite Lichtstrom von LEDs messen.
Wie eine Ulbrichtkugel funktioniert: Vielfachreflexion und Kugelfaktor
Die diffus reflektierende Innenfläche strahlt nach dem Lambertschen Gesetz: Jeder beleuchtete Punkt gibt das Licht in alle Richtungen gleich ab. Zusammen mit der Kugelgeometrie hat das eine Eigenschaft zur Folge, die keine andere Bauform liefert – die Beleuchtungsstärke auf der Wand hängt weder davon ab, wo das Licht eintritt, noch in welche Richtung die Quelle strahlt. Genau deshalb lässt sich mit einer Kugel der Lichtstrom einer Lampe messen, deren Abstrahlcharakteristik man nicht kennt.
Das Licht wird dabei nicht einmal reflektiert, sondern viele Male. Wie oft, sagt der Kugelfaktor M:
M = ρ / [ 1 − ρ (1 − f) ] mit ρ = Reflexionsgrad der Beschichtung, f = Anteil der Öffnungen an der Kugelinnenfläche
Zwei Zahlenbeispiele zeigen, worauf es ankommt. Bei einem Öffnungsanteil von 2 % und einem Reflexionsgrad von 0,98 ergibt sich M ≈ 25. Sinkt der Reflexionsgrad auf 0,95, fällt M auf rund 14.
Drei Prozentpunkte Reflexionsgrad halbieren das Signal fast. Daraus folgen zwei Dinge, die in Datenblättern selten stehen: Die Beschichtung bestimmt die Empfindlichkeit der gesamten Messung. Und eine Kugel altert messbar – Bariumsulfat vergilbt unter UV, PTFE nimmt Öl und Staub auf. Beides senkt ρ um wenige Prozentpunkte und damit das Signal um ein Drittel. Ulbrichtkugeln sollten deshalb wiederkehrend kalibriert werden.
Welche Beschichtung zu welcher Wellenlänge passt
| Beschichtung | Wellenlängenbereich | typischer Reflexionsgrad | Stärke | Grenze |
|---|---|---|---|---|
| Bariumsulfat (BaSO₄) | 300–2400 nm | 88–93 % | Lässt sich auch auf sehr große Kugeln bis 2,5 m auftragen | Unter 300 nm fällt der Reflexionsgrad ab; empfindlich gegen Feuchte |
| PTFE | 200–2500 nm | bis 99 % | Höchster Reflexionsgrad, reicht bis ins UV-C hinunter | Als Massivmaterial nur für kleine und mittlere Durchmesser sinnvoll |

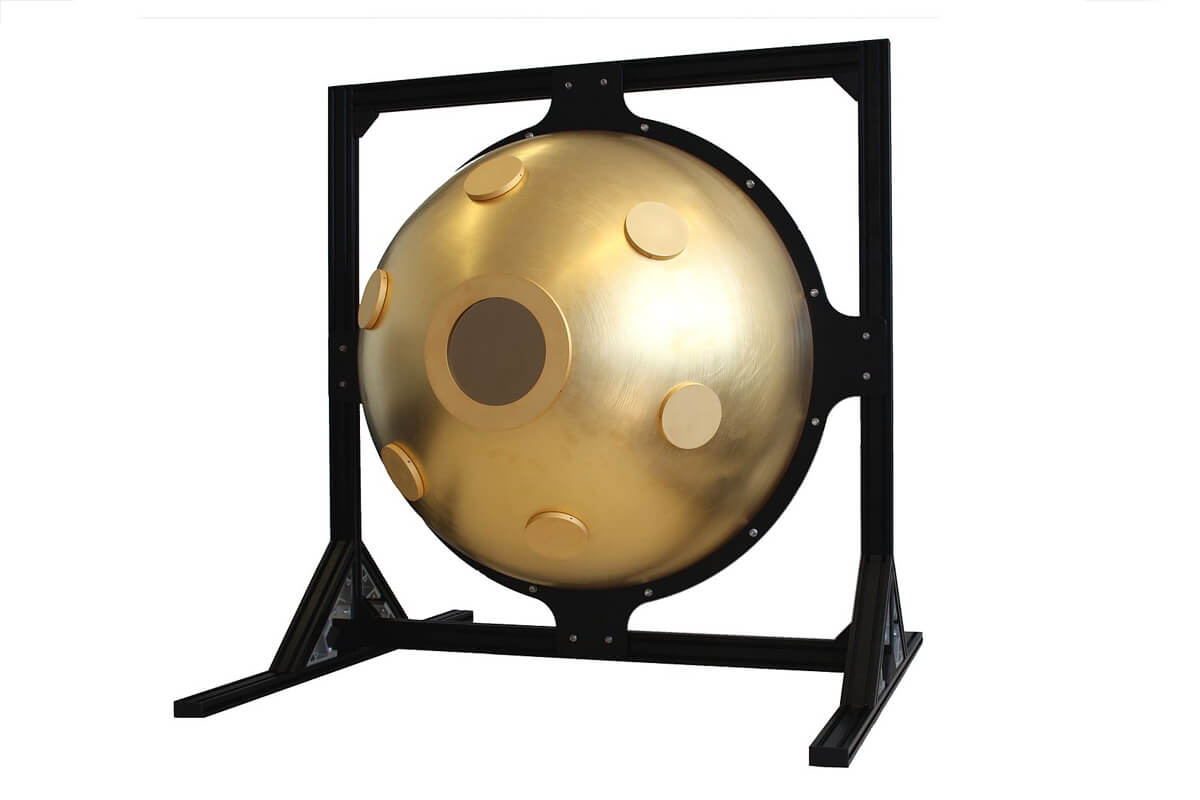

| Gold, 20 µm | 0,7–20 µm | 96–98 % | Der einzige Weg ins NIR und IR | Im Sichtbaren und im UV unbrauchbar |
Die Auswahl folgt damit der Wellenlänge, nicht dem Preis. Wer im UV-C bei 254 nm misst, hat mit Bariumsulfat keine Wahl – dort ist PTFE die einzige Beschichtung mit brauchbarem Reflexionsgrad. Wer eine Zwei-Meter-Kugel für Lichtstrommessungen braucht, hat sie umgekehrt nicht: PTFE als Massivmaterial ist in dieser Größe nicht darstellbar.
Die Auslegung: Durchmesser, Öffnungsanteil und Baffle
Drei Größen hängen zusammen, und keine lässt sich allein festlegen.
Der Öffnungsanteil f. Jede Öffnung ist eine Stelle ohne Reflexion und wirkt wie ein schwarzer Fleck. Als Faustregel sollen alle Öffnungen zusammen unter 5 % der Kugelinnenfläche bleiben; für genaue Lichtstrommessungen deutlich darunter. In der Formel oben steckt der Grund: f geht direkt in den Kugelfaktor ein.
Der Durchmesser. Er folgt dem Prüfling. Damit die Kugel den Lichtstrom integriert, statt die Quelle abzubilden, muss der Prüfling klein gegen die Kugel sein – als Faustregel höchstens ein Zehntel des Kugeldurchmessers. Eine LED-Leuchte von 30 cm braucht deshalb eine Kugel von rund drei Metern, eine einzelne LED von 5 mm kommt mit 50 mm aus. Der zweite Zusammenhang ist der Öffnungsanteil: Eine größere Kugel verträgt bei gleichem Portdurchmesser einen kleineren Anteil.

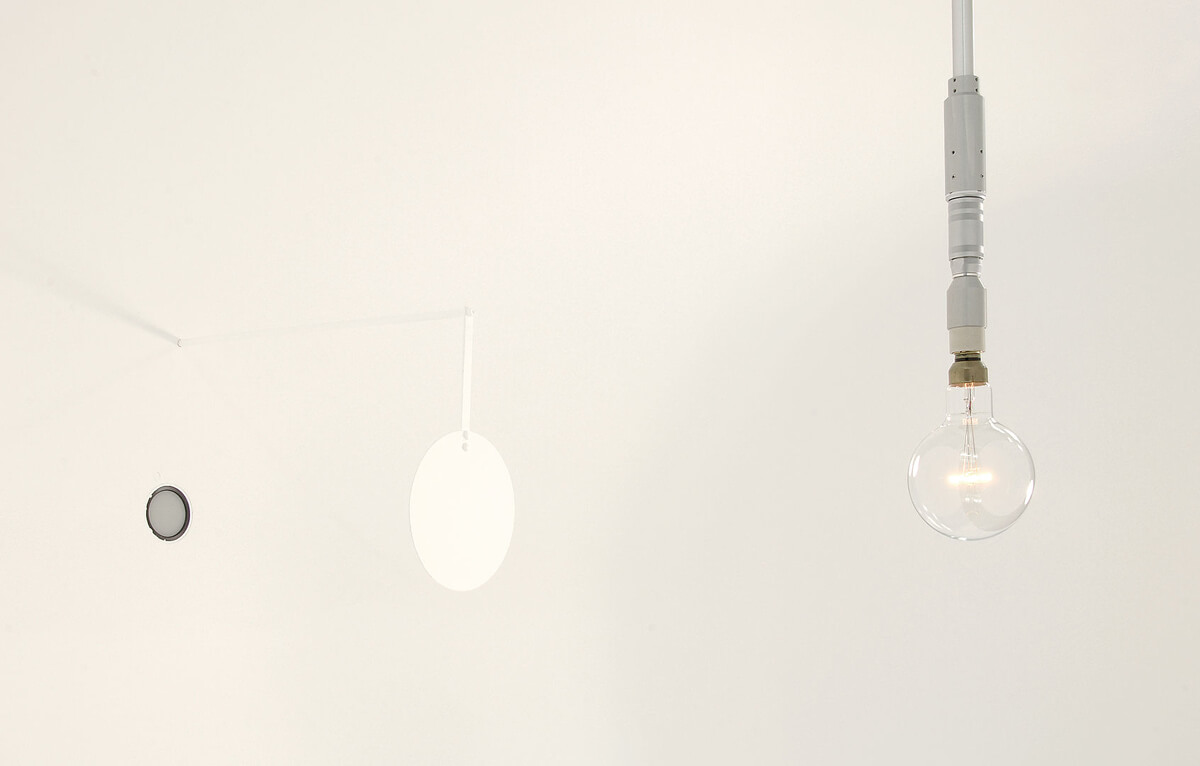

Das Baffle. Eine kleine Blende zwischen Quelle und Detektor. Ohne sie fällt Licht direkt von der Quelle auf den Detektor, und die Messung hängt wieder von der Abstrahlrichtung ab – genau das, was die Kugel verhindern soll.
Die Selbstabsorption. Der Prüfling selbst schluckt Licht: Eine Lampe mit großem Sockel nimmt der Kugel mehr weg als eine kleine LED. Korrigiert wird das mit einer Hilfslichtquelle, die einmal mit und einmal ohne Prüfling gemessen wird. Bei genauen Lichtstrommessungen ist sie kein Zubehör, sondern Voraussetzung.
Laserleistung und Laserenergie in der Ulbrichtkugel messen
Ein Laserstrahl bringt drei Eigenschaften mit, die jede direkte Messung verfälschen: ein Strahlprofil, das über die Detektorfläche ungleich verteilt ist, einen Einfallswinkel, auf den die Empfindlichkeit reagiert, und eine Polarisation. Die Ulbrichtkugel nimmt alle drei heraus: Nach der ersten diffusen Reflexion ist das Licht unpolarisiert, richtungslos und gleichmäßig über die Wand verteilt. Der Detektor sieht nur noch eine Bestrahlungsstärke.
Der zweite Grund ist die Leistungsdichte. Ein Strahl von 10 W mit 1 mm Durchmesser trägt rund 1,3 kW/cm² – genug, um jeden Halbleiterdetektor sofort zu zerstören. Die Kugel verteilt dieselbe Leistung über ihre gesamte Innenfläche; bei 100 mm Durchmesser sind das 314 cm². Was am Detektor ankommt, liegt damit um mehr als drei Größenordnungen niedriger.
Gepulste Laser werden über den Puls integriert: Gemessen wird die Energie in Joule statt der Leistung in Watt. Die Kugel ändert daran nichts – sie liefert auch hier den Vorteil, dass Strahlprofil und Ausrichtung keine Rolle spielen.
Zwei Punkte bleiben zu beachten. Erstens muss der Reflexionsgrad bei der Laserwellenlänge bekannt sein – eine Kugel, die bei 550 nm kalibriert ist, misst bei 1064 nm falsch. Zweitens ist die Beschichtung thermisch begrenzt: Bei Dauerstrichleistungen im dreistelligen Wattbereich gehört die thermische Auslegung in die Absprache.
Technische Daten der Ulbrichtkugeln
| Durchmesser | Siehe Datenblatt |
| alternativ kundenspezifisch | |
| Beschichtung | Bariumsulfat (BaSO₄) |
| PTFE | |
| Gold, 20 μm | |
| Ein-/Ausgänge | 2 (Standard) |
| Blenden | 1 (Standard) |
| Optionen | Hilfsbeleuchtung |
| Weitere Ein-/Ausgänge | |
| Zubehör | Lichtfallen |
| Radiometer | |
| Spektrometer | |
| Portblenden | |
| Port-Adapter |
Bestellnummern, Lieferumfang, Zubehör und Versionen
| Beschichtung | Wellenlängenbereich |
|---|---|
| Bariumsulfat (BaSO₄) | 300–2400 nm |
| PTFE | 200–2500 nm |
| Gold | 0,7–20 µm |
Die Beschichtung bestimmt den nutzbaren Wellenlängenbereich. Bariumsulfat ist die Standardbeschichtung, PTFE reicht weiter ins UV und ins nahe Infrarot, Gold ist die Wahl für das mittlere Infrarot.
| Innendurchmesser | Verfügbar mit |
|---|---|

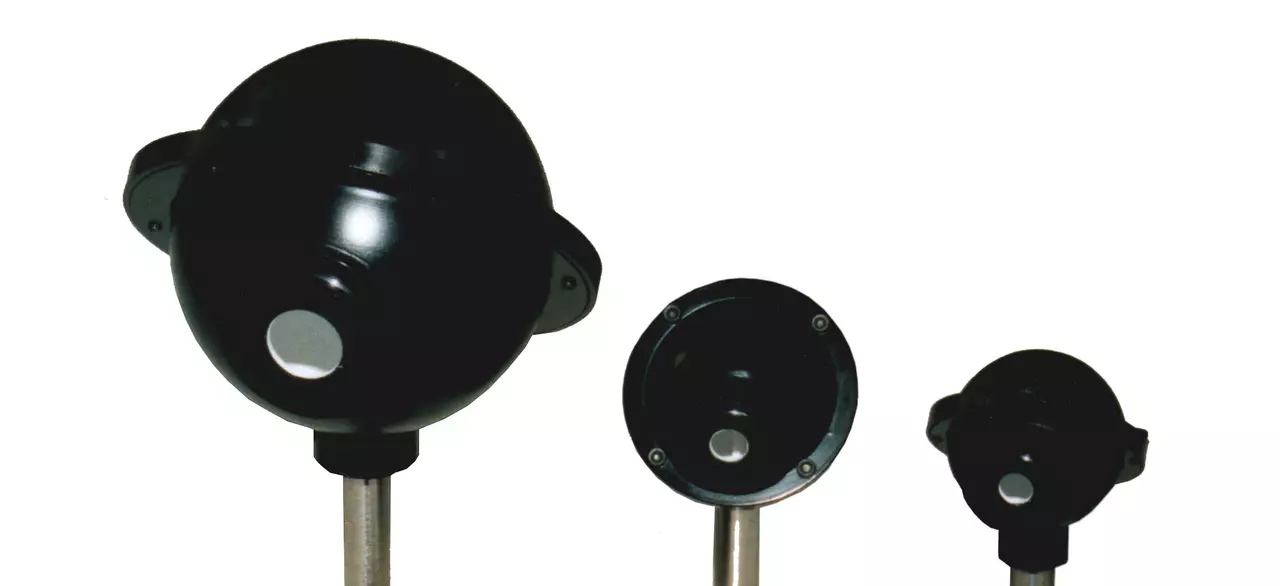

| 25 mm | PTFE |
| 50 mm | PTFE, Gold |
| 75 mm | PTFE, Gold |
| 100 mm | PTFE, Gold |
| 150 mm | Bariumsulfat, PTFE, Gold |
| 200 mm | Bariumsulfat, Gold |
| 300 mm | Bariumsulfat, Gold |
| 500 mm | Bariumsulfat, Gold |
| 600 mm | Bariumsulfat, Gold |
| 800 mm | Bariumsulfat |
| 1000 mm | Bariumsulfat, Gold |
| 1650 mm | Bariumsulfat |
| 2500 mm | Bariumsulfat |

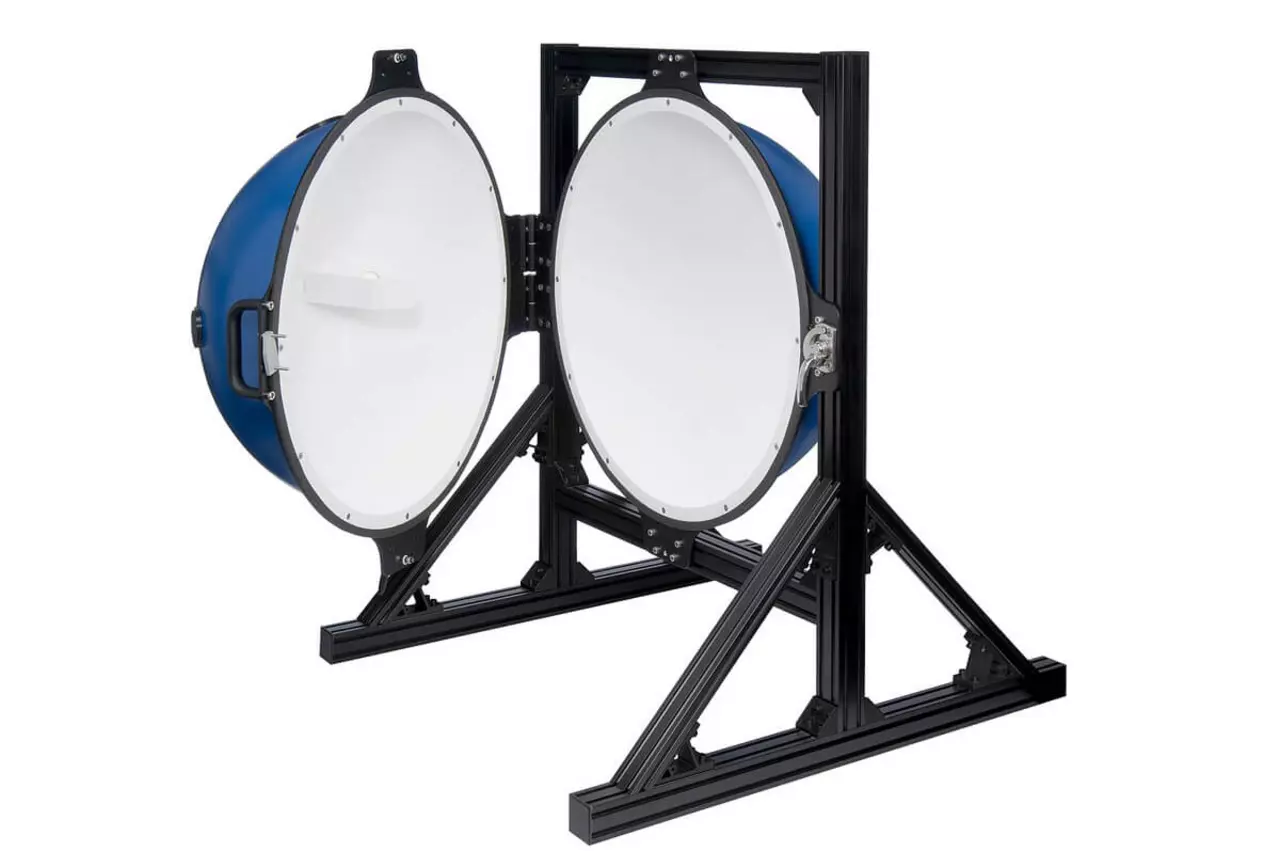

Andere Durchmesser fertigen wir kundenspezifisch. Ebenso möglich: zusätzliche Ein- und Ausgänge über den Standard von zwei hinaus, eine Hilfsbeleuchtung und klappbare Halbkugeln. Als Zubehör gibt es Lichtfallen, Radiometer, Spektrometer, Portblenden und Port-Adapter.
| Innendurchmesser | Bariumsulfat | PTFE | Gold |
|---|---|---|---|
| 25 mm | – | 850301 | – |
| 50 mm | – | 850302 | 850502 |
| 75 mm | – | 850303 | 850503 |
| 100 mm | – | 850304 | 850504 |
| 150 mm | 850106 | 850306 | 850506 |
| 200 mm | 850108 | – | 850508 |
| 300 mm | 850112 | – | 850512 |
| 500 mm | 850130 | – | 850513 |
| 600 mm | 850135 | – | 850514 |
| 800 mm | 850138 | – | – |
| 1000 mm | 850140 | – | 850516 |
| 1650 mm | 850165 | – | – |
| 2500 mm | auf Anfrage | – | – |

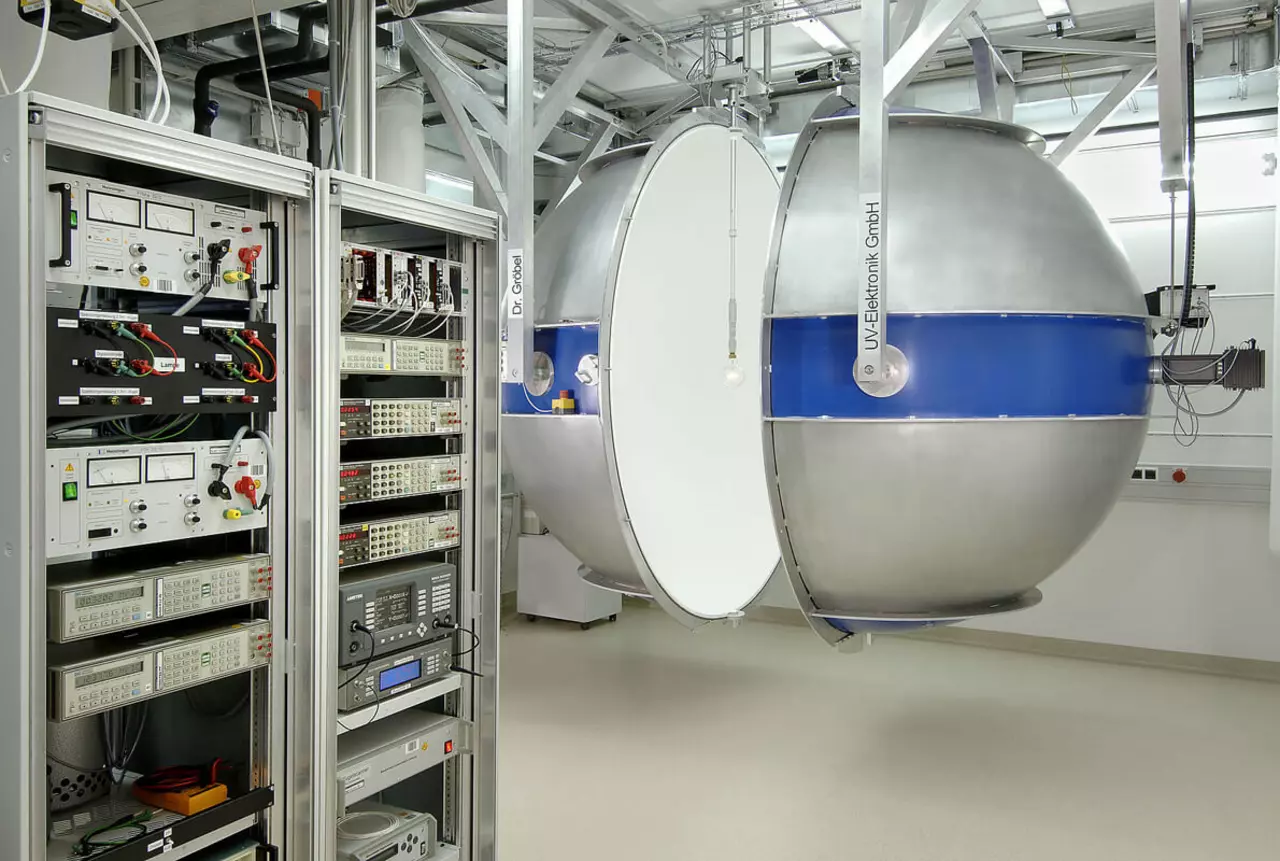

Die 2500-mm-Kugel fertigen wir auf Anfrage; 2003 haben wir eine solche an die PTB in Braunschweig geliefert.
Ulbrichtkugel - Bildnachweise
Diese Seite enthält Bilder, die wir mit freundlicher Genehmigung der PTB, Braunschweig, nutzen. Weitere Informationen finden Sie direkt bei der PTB, z. B. in der Veröffentlichung „Messung von Licht. Photometrie“.
Arbeiten, in denen mit Ulbrichtkugeln von Opsytec gemessen wurde:
- Luminescence and Photochromism in Lanthanide‐Doped Hackmanites – Baggott, J.; Tuomisto, M.; Williams, J. A. G. et al. · Advanced Optical Materials · 2026
- Customizing Tactile and Visual Perceptions of Organic Light–Emitting Diodes by Surface Coatings – Buhl, J.; Cojocaru, A.; Gerken, M. · Advanced Intelligent Systems · 2021
- Design of Instrumentation & Control and Optical Table Instruments for the Divertor Flow Monitor Diagnostic at ITER
Die Angaben stammen aus Crossref. Autorenschaft und Inhalt liegen bei den jeweiligen Arbeitsgruppen.
Für Ulbrichtkugeln werden vor allem diese Regelwerke herangezogen:
- DIN EN ISO/IEC 17025:2018-03 – Allgemeine Anforderungen an die Kompetenz von Prüf- und Kalibrierlaboratorien
- CIE 250:2022 – Spectroradiometric Measurement of Optical Radiation Sources
- ISO/CIE 19476:2014 – Characterization of the performance of illuminance meters and luminance meters
Alle Regelwerke für Ulbrichtkugeln stehen im Normen-Finder.
Verbindlich ist die jeweils gültige Ausgabe der Norm.
