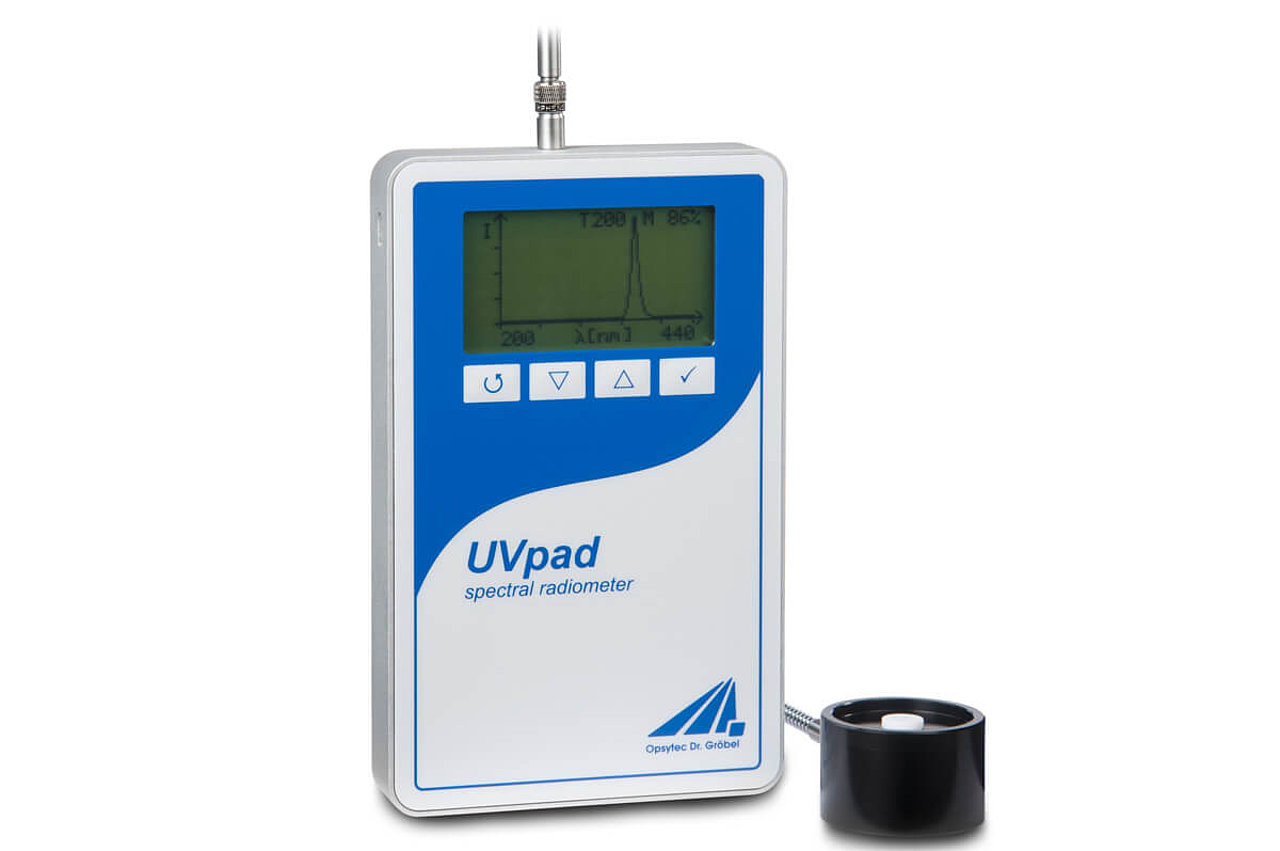

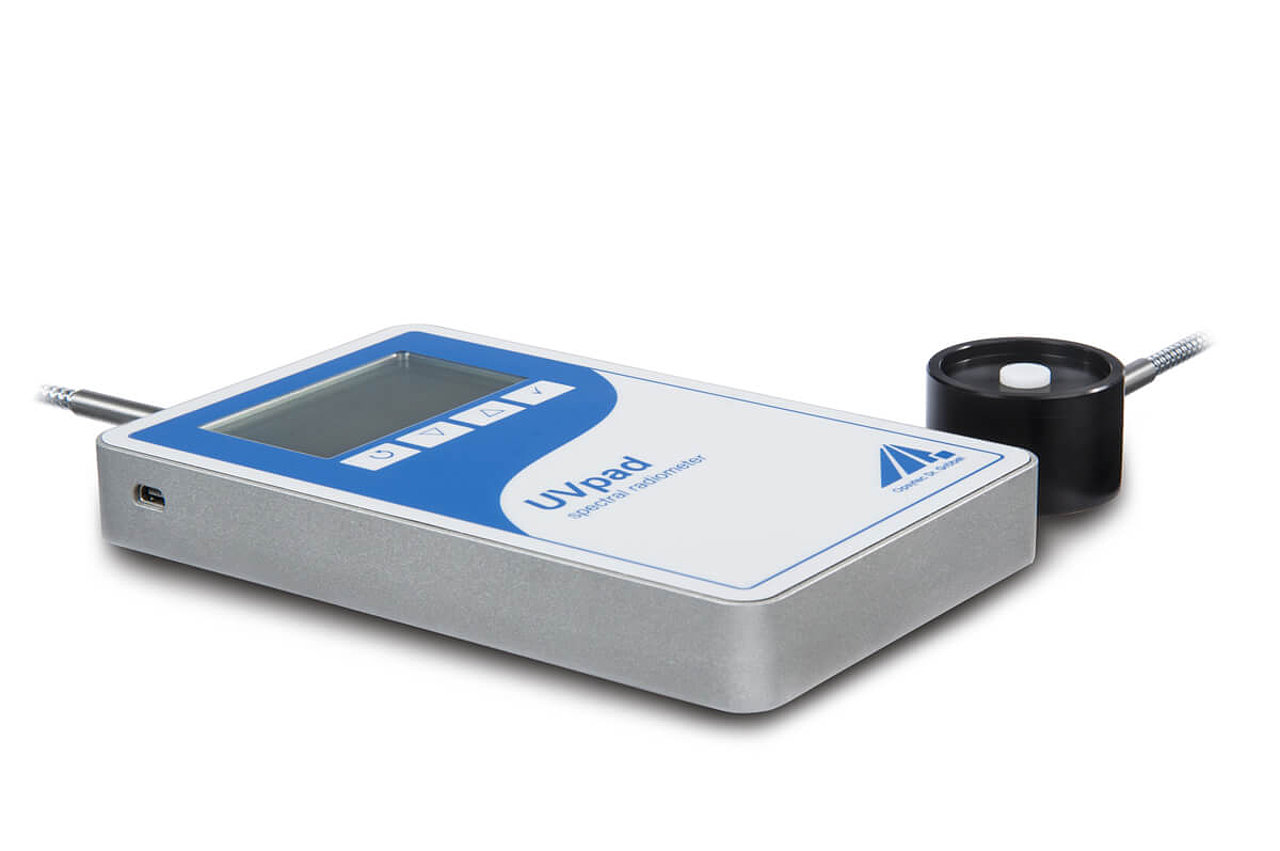

UVpad E – präzise spektrale UV-Messungen
Das UVpad E ist ein Spektralradiometer mit externem Sensor für die Messung von UV-Bestrahlungsstärke, UV-Dosis und Spektrum. 512 Photodioden erfassen den Wellenlängenbereich 240 nm bis 480 nm ± 5 nm bei 2 nm spektraler Bandbreite; der Messbereich reicht von 2 bis 5000 mW/cm², in der High-Power-Version von 25 bis 20.000 mW/cm². Die Einteilung in UVA, UVB und UVC erfolgt normgerecht und rückführbar.
Mit dem UVpad E verbinden wir die Vorteile der spektralen Messtechnik mit einem handlichen und einfach zu bedienenden Radiometer. Das UVpad E basiert auf unserem erfolgreichen Radiometer UVpad. Durch den externen Sensor und eine optimierte Programmierung ist es noch präziser und leichter zu bedienen.
Nutzen Sie das Spektralradiometer UVpad E für exakte UV-Bestrahlungsstärkemessungen und den Vergleich unterschiedlicher UV-Lampen und UV-LEDs. Die Kalibrierung auf nur eine Lichtquelle entfällt.

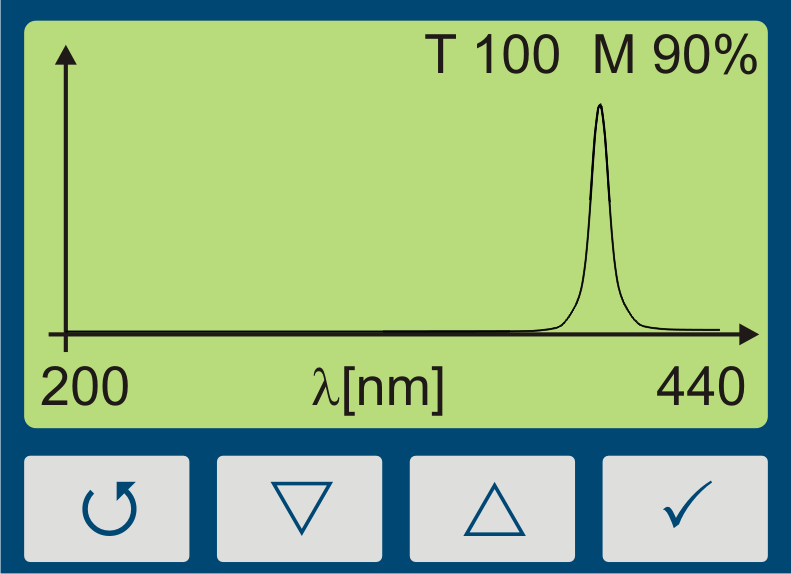

Bei der Messung wird das Spektrum auf dem grafischen Display angezeigt. Mit einem Knopfdruck stehen die Bestrahlungsstärken für UVA, UVB, UVC und VIS zur Verfügung. Im Hintergrund wird das Spektrum bereits aufgezeichnet. Während der Messung kann zudem die Dosis und der zeitliche Bestrahlungsstärkeverlauf dokumentiert werden. Spektren und Messdaten können exportiert und mit der mitgelieferten Software ausgewertet werden. Zusätzlich kann das UVpad E am PC als klassisches Spektrometer verwendet werden.
Das UVpad E wird werkskalibriert ausgeliefert. Optional bieten wir in unserem Labor eine akkreditierte DAkkS-Kalibrierung & Prüfung nach DIN EN ISO/IEC 17025:2018-03 an.
Mit unseren Radiometern RM-12, RMD Pro und dem Spektralradiometer UVpad E decken wir die gesamte Bandbreite der UV-Messtechnik ab. Gerne beraten wir bei der Auswahl eines geeigneten UV-Messgerätes.
Highlights des Spektralradiometers UVpad E
- Spektralradiometrische Messungen ohne PC
- Speziell entwickelt für UV-Messungen
- Speicher für 50 Messungen inkl. Bestrahlungsprofil
- 240–480 nm (gesamter UV-Spektralbereich)
- Spektrale Auflösung 2 nm
- 0,5 nm Pixelabstand
- Messung der Dosis
| Produktart | Spektralradiometer: Spektralradiometer mit externem Sensorkopf für UVA, UVB, UVC und schwer zugängliche Stellen |
| Spektralbereich | 240–480 nm (spektral aufgelöst) |
| Messbereich | 2–5000 mW/cm² (Standard), 25–20000 mW/cm² (high-power), 1–1000 mW/cm² (high-sensitivity); Bestrahlungsdosis: 0,01 mJ/cm²–600 J/cm² |
| Kalibrierunsicherheit (typ.) | 5,0–9,5 % (k = 2) |
| Ausgang / Schnittstelle | Anschluss: USB |
| Zeitauflösung | Messdauer: 5 s–8 min, abhängig von der Datenspeicherrate |
| Kalibrierung | rückführbar auf PTB; Werkskalibrierung, rekalibrierbar |
| Normen / Richtlinien | keine produktspezifische Norm; Kalibrierung nach DIN EN ISO/IEC 17025:2018 möglich |
| Geeignet für | Photobiologie und Biotechnologie; UV-Härtung und Photopolymerisation; Elektronik und Halbleiter; Pharma und Photostabilität |
| Nicht geeignet für | Bestrahlungsstärken über 5000 mW/cm² (Standardbereich); Sensortemperaturen über 60 °C; Einsatz unter Wasser oder unter Druck; VUV-Messung bei 172 nm |
| Datenblattversion | Rev. 2026-09-08 (d_uvpad-e-spektroradiometer.pdf) |
Die oben genannte Kalibrierunsicherheit ist die erweiterte Unsicherheit der Kalibrierung (k = 2, Vertrauensniveau rund 95 %) und gilt für die Kalibrierquelle und die Kalibrierbedingungen. Die Messunsicherheit im Einsatz ist größer: Hinzu kommen die spektrale Fehlanpassung an der eingesetzten Quelle, die Sensortemperatur, die Alterung seit der Kalibrierung sowie Abstand und Ausrichtung zur Quelle. Wie sich daraus ein Unsicherheitsbudget ergibt, steht unter Messunsicherheit in der UV-Messtechnik.

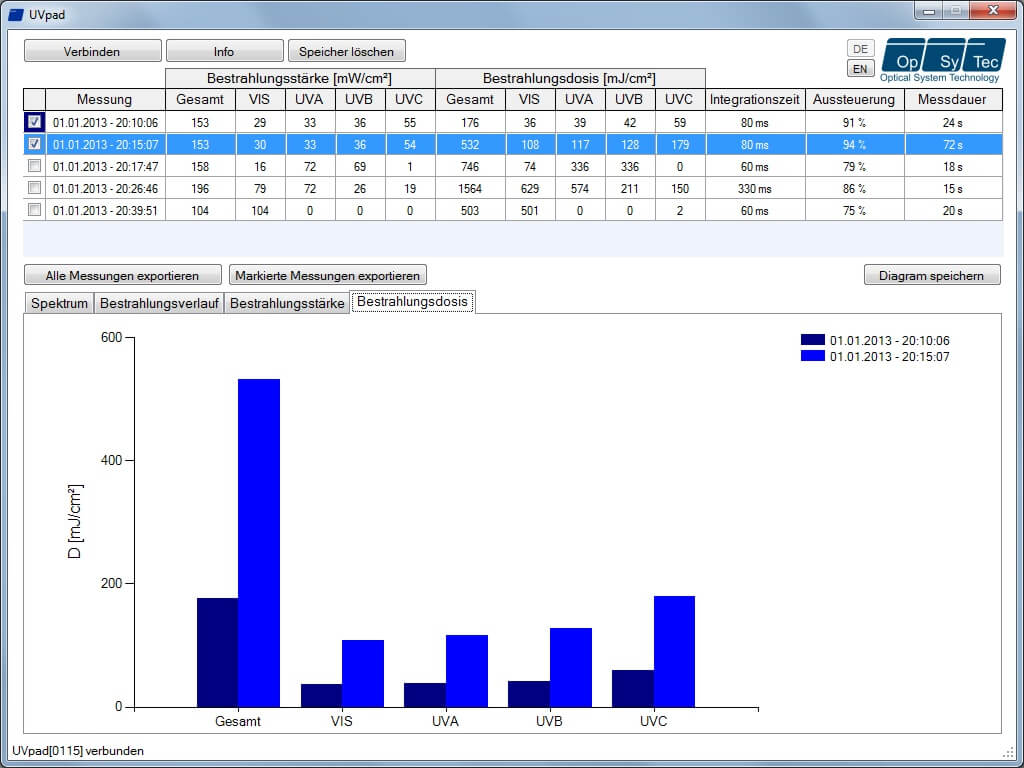

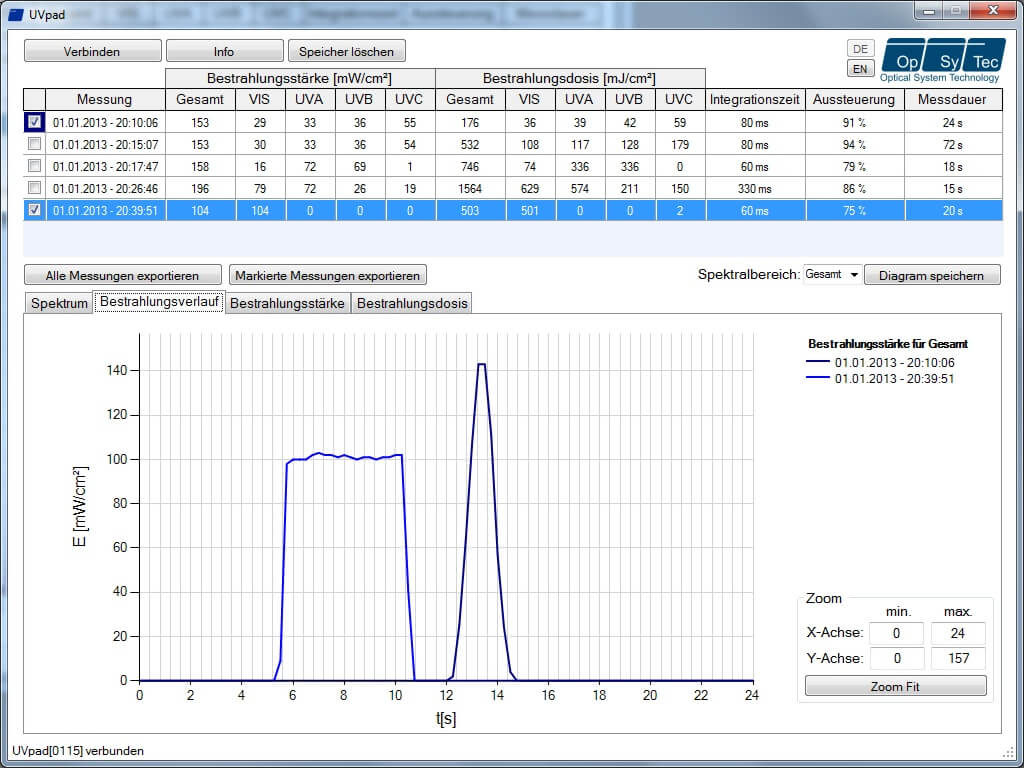

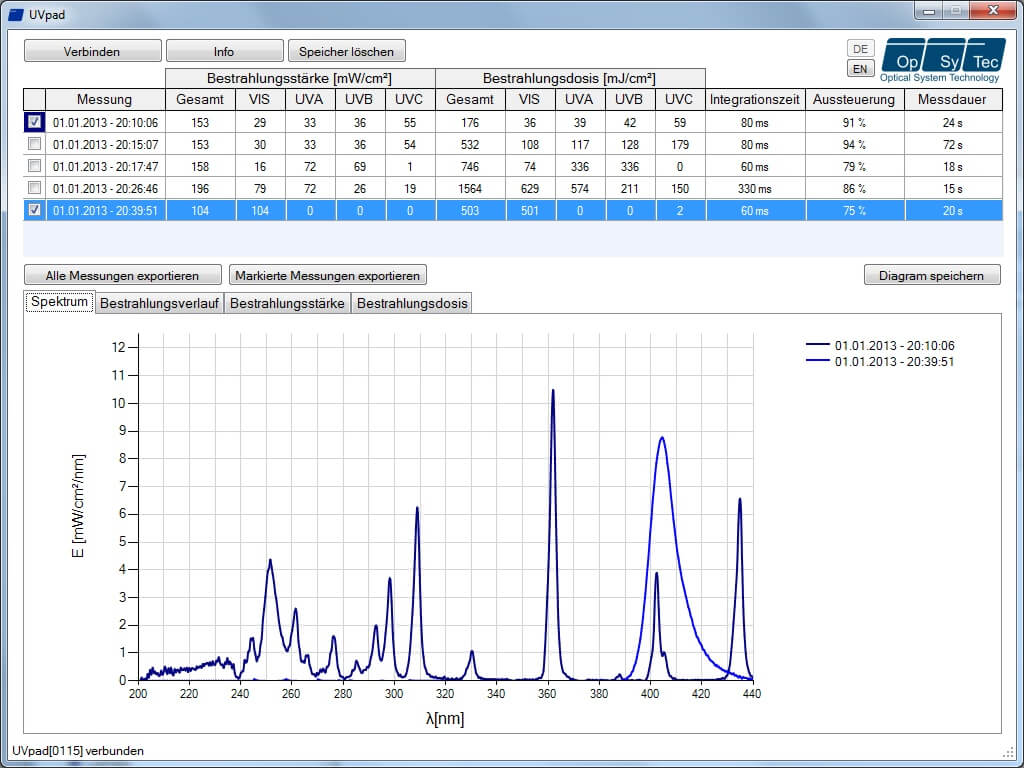

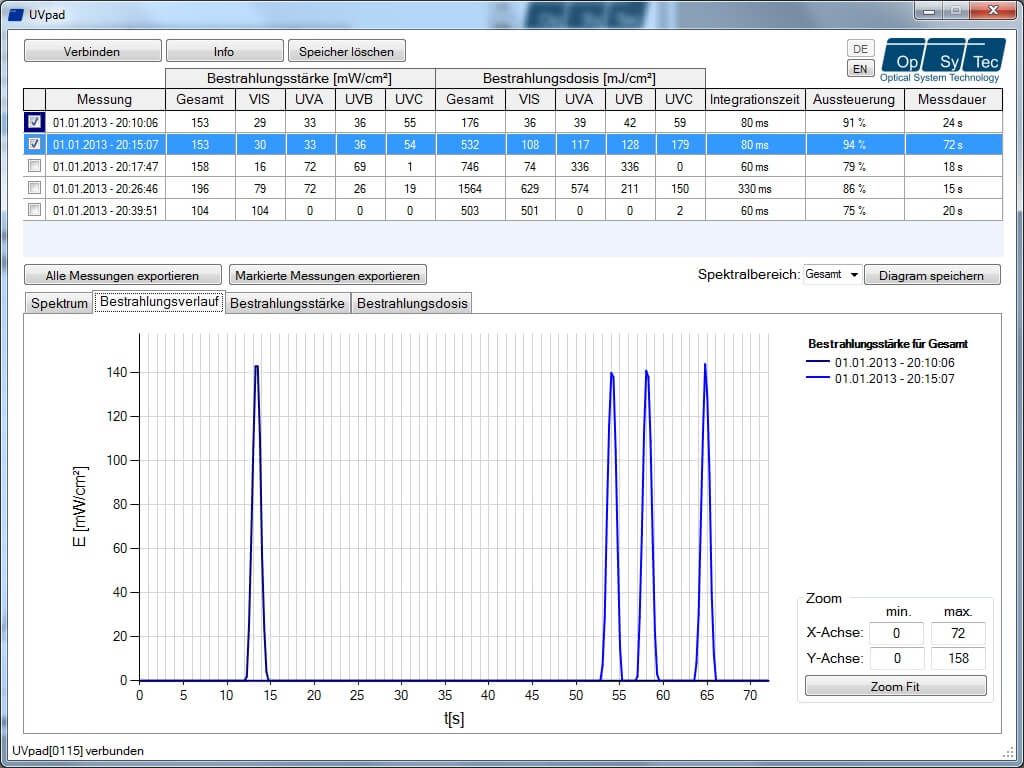

Screenshots der Spektralradiometer-Software für das UVpad E
Verbinden Sie das UVpad E mit dem PC, um die Messungen anzuzeigen, auszuwerten und zu speichern. Durch den einfachen Vergleich der Messdaten sind Änderungen im Spektrum, der Bestrahlungsstärke oder Dosis auf Knopfdruck möglich. Mit jeder Messung werden bereits das Messdatum und die Uhrzeit gespeichert. Durch die Möglichkeit, Kommentare abzuspeichern, behalten Sie auch bei vielen Messungen stets den Überblick.

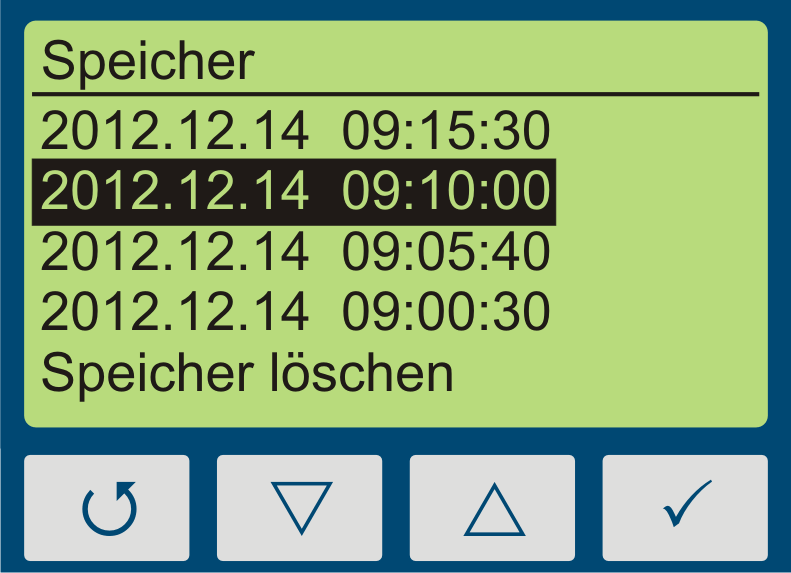

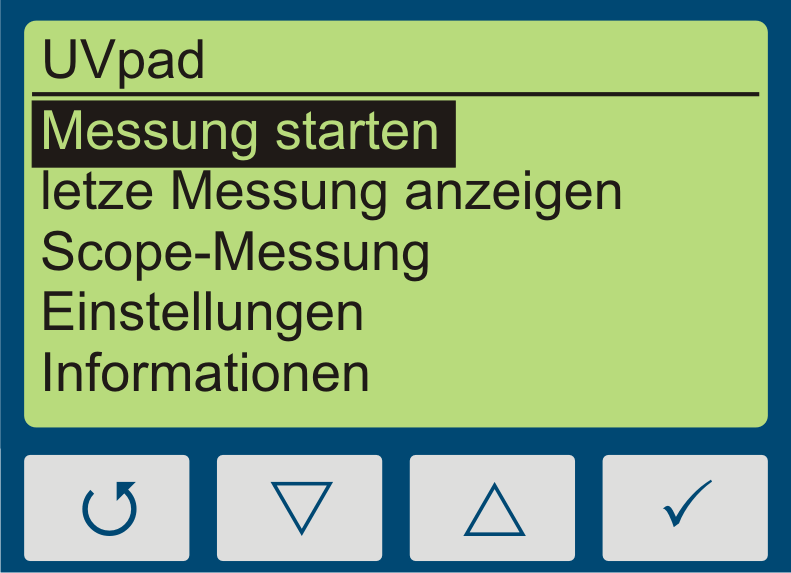

Bedienung am Spektralradiometer UVpad E
Wussten Sie schon?
Das UVpad E basiert technisch auf unserem erfolgreichen Radiometer UVpad. Durch den externen Sensor und eine optimierte Programmierung ist das UVpad E noch präziser und dabei leichter zu bedienen.

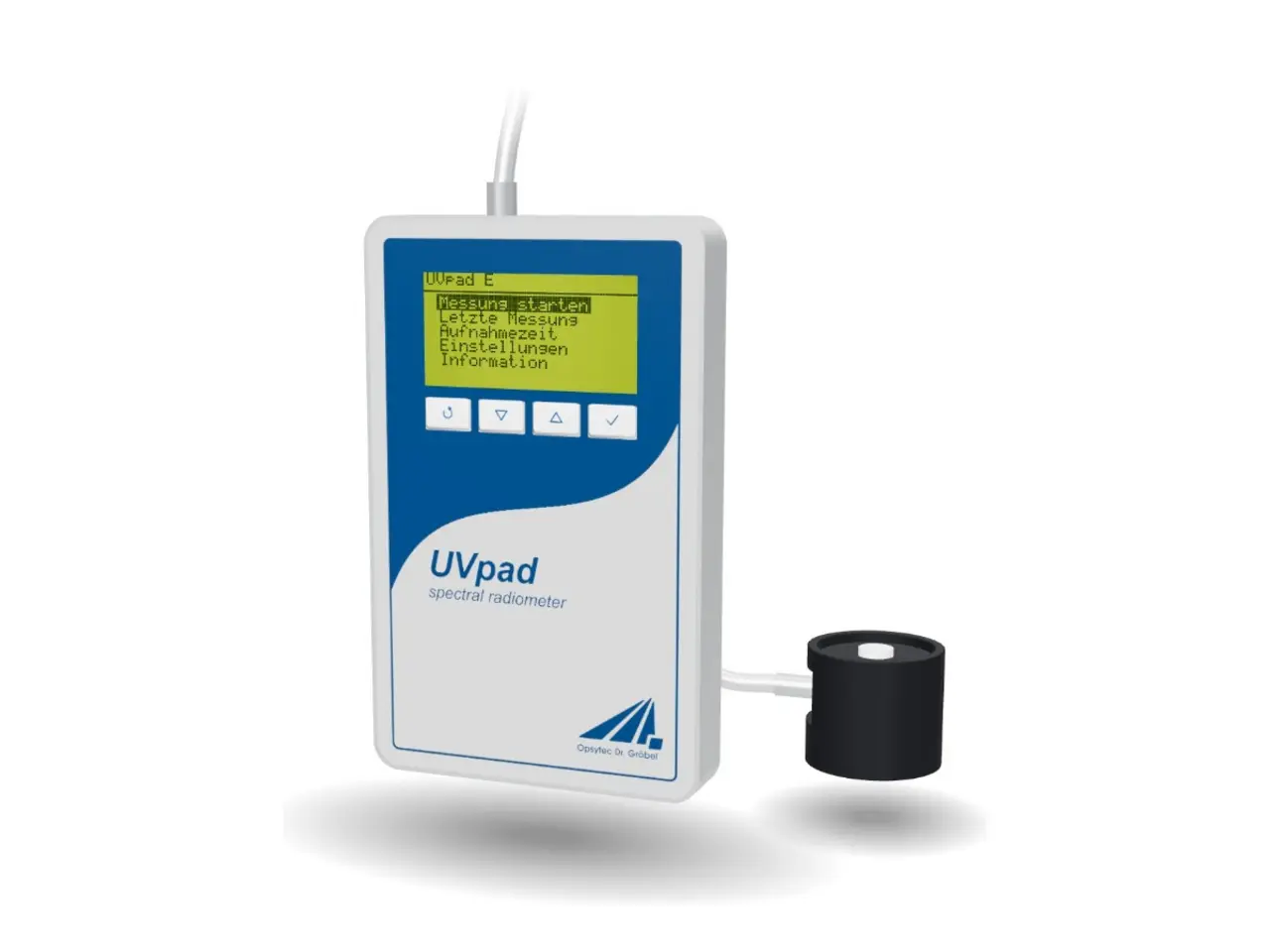

UVpad E als 3D-Modell interaktiv erleben
Gehäuse und Sensorkopf drehen, Display bedienen und die Menüführung ausprobieren – wie am echten Gerät.
Das UVpad E lässt sich im 3D-Produktviewer von allen Seiten betrachten – originalgetreu aus den CAD-Konstruktionsdaten, samt Einkoppeloptik und Lichtleiter. Hinterlegt ist auch der externe Sensor am Kabel – das Merkmal, das das UVpad E vom UVpad unterscheidet und ihm den Zugang zu engen Bestrahlungsräumen verschafft.
Technische Daten Spektralradiometer UVpad E
| Spektralbereich | 240–480 nm ± 5 nm |
| Versionen | Standard, high-power, high-sensitivity |
| Spektrale Bandbreite | 2 nm |
| Pixelabstand | ca. 0,5 nm |
| Messbereich, typisch | 2–5000 mW/cm² (Standard), 25–20000 mW/cm² (high-power), 1–1000 mW/cm² (high-sensitivity) |
| Auflösung | 0,01 mW |
| Bestrahlungsdosis | 0,01 mJ/cm² – 600 J/cm² |
| Messdauer | 5 s bis 8 min, abhängig von der Datenspeicherrate |
| Speicher | 50 Messungen |
| Samplingrate | 10 ms – 10 s |
| Datenspeicherrate | 100 Hz bis 1 Hz |
| Anzeige | Grafikdisplay, 128 × 64 px |
| Abmessungen | 160 × 100 × 20 mm |
| Gewicht | ca. 500 g |
| Sensorabmessungen, Typ 1 | Ø 40 mm, h 35 mm |
| Sensorabmessungen, Typ 2 | Ø 40 mm, h 25 mm |
| Sensorabmessungen, Typ 3 | Ø 40 mm, h 10 mm |
| Lichtleiter, Länge | 1,5 m |
| Lichtleiter, Typ | UV-Quarzfaser mit Metall-Ummantelung |
| Lichtleiter, Anschluss | SMA |
| Sensorgewicht | ca. 120 g |
| Sensor, Betriebstemperatur | 0 bis 70 °C |
| Sensor, Luftfeuchtigkeit | unter 80 %, nicht kondensierend |
| zulässige Betriebstemperatur | 0 bis 60 °C |
| Lagertemperatur | -10 bis 60 °C |
| Luftfeuchtigkeit | unter 80 %, nicht kondensierend |
| Stromversorgung | interner Lithium-Ionen-Akku |
| Anschluss | USB |
| Systemvoraussetzungen | Windows 10 oder 11, 300 MB HDD, 1 GB RAM |
| Kalibrierung | rückführbar auf PTB |
| Kosinuskorrektur | ja |
Häufige Fragen: UVpad E
Das UVpad E führt die Strahlung über einen externen Sensorkopf mit SMA-Lichtleiter zum Spektrometer, während das UVpad den Sensor im flachen Gehäuse trägt. Damit misst das UVpad E an Stellen, an die kein 14-mm-Gerät passt, etwa im Innenraum einer Bestrahlungskammer, an einem Reaktorfenster oder an heißen Strahlern, während die Elektronik außen bleibt. Der Spektralbereich beträgt 240–480 nm bei 2–5000 mW/cm² (High Power bis 20 W/cm²).
Ja. Die ICH-Richtlinie Q1B verlangt den Nachweis von mindestens 200 Wh/m² UVA-Bestrahlung und 1,2 Millionen Luxstunden sichtbaren Lichts. Das UVpad E misst mit seinem Bereich von 240 bis 480 nm die UVA-Bestrahlungsstärke spektral und berechnet die Dosis über die Kammerlaufzeit; der Sensorkopf liegt dabei auf der Probenebene. Für die Luxstunden wird ein LUX-Sensor am RMD ergänzt oder das SR900 mit Bereich bis 1100 nm eingesetzt.
Die Standardversion misst 2–5000 mW/cm², die High-Power-Version 25–20 000 mW/cm²; die Dosis wird bis 600 J/cm² erfasst. Da der Kopf nur die Optik enthält, verträgt er höhere Temperaturen als das Gerät; der Sensorkopf ist für 0 bis 70 °C zugelassen, das Gerät für 0 bis 60 °C. Für UV-LED-Strahler im Fokus ist die High-Power-Version vorgesehen, um Übersteuerung des 512-Pixel-Arrays zu vermeiden.
Der Kalibrierschein weist die erweiterte Kalibrierunsicherheit mit k = 2 aus; für das UVpad E liegt sie typisch bei 5,0–9,5 %. Im laufenden Betrieb ist die Messunsicherheit größer, weil spektrale Fehlanpassung an der eingesetzten Quelle, Sensortemperatur, Alterung und Messgeometrie hinzukommen. Wie sich daraus ein Unsicherheitsbudget ergibt, steht unter Messunsicherheit in der UV-Messtechnik.

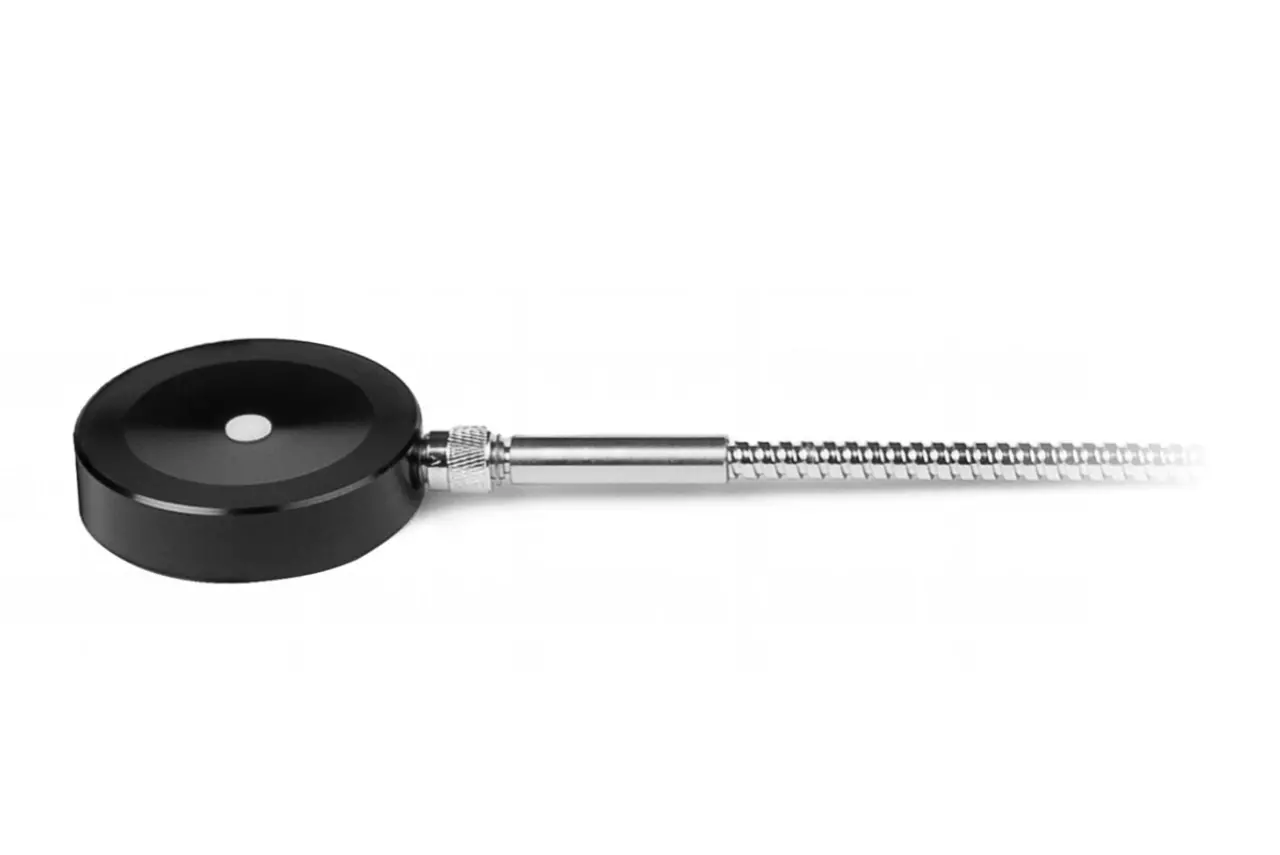

Kosinus-Korrektur des Sensorkopfs
Bestellnummern, Lieferumfang, Zubehör und Versionen
| Gerät | Bestellnummer |
|---|---|
| UVpad E | 670027 |
Lieferumfang: UVpad E, Lichtleiter 1,5 m, externer Sensor Typ 1 (wenn nicht anders angegeben), Werkskalibrierschein, Software, USB-Kabel und Transportkoffer.
| Bestellnummer | 670027HP |
|---|---|
| Messbereich | 25–20000 mW/cm² |
Für UV-Lampen mit hoher Bestrahlungsstärke. Alle übrigen Angaben entsprechen der Standardversion.
| Bestellnummer | 670027HS |
|---|---|
| Messbereich | 1–1000 mW/cm² |
Für Anwendungen mit geringer Bestrahlungsstärke. Alle übrigen Angaben entsprechen der Standardversion.
| Bezeichnung | Bestellnummer |
|---|---|
| DAkkS-Kalibrierung | 17026-1 |
Akkreditierte DAkkS-Kalibrierung und Prüfung nach ISO 17025 in unserem eigenen Kalibrierlabor. Bei Auslieferung ist das UVpad E bereits werkskalibriert; die DAkkS-Kalibrierung ist optional bestellbar.

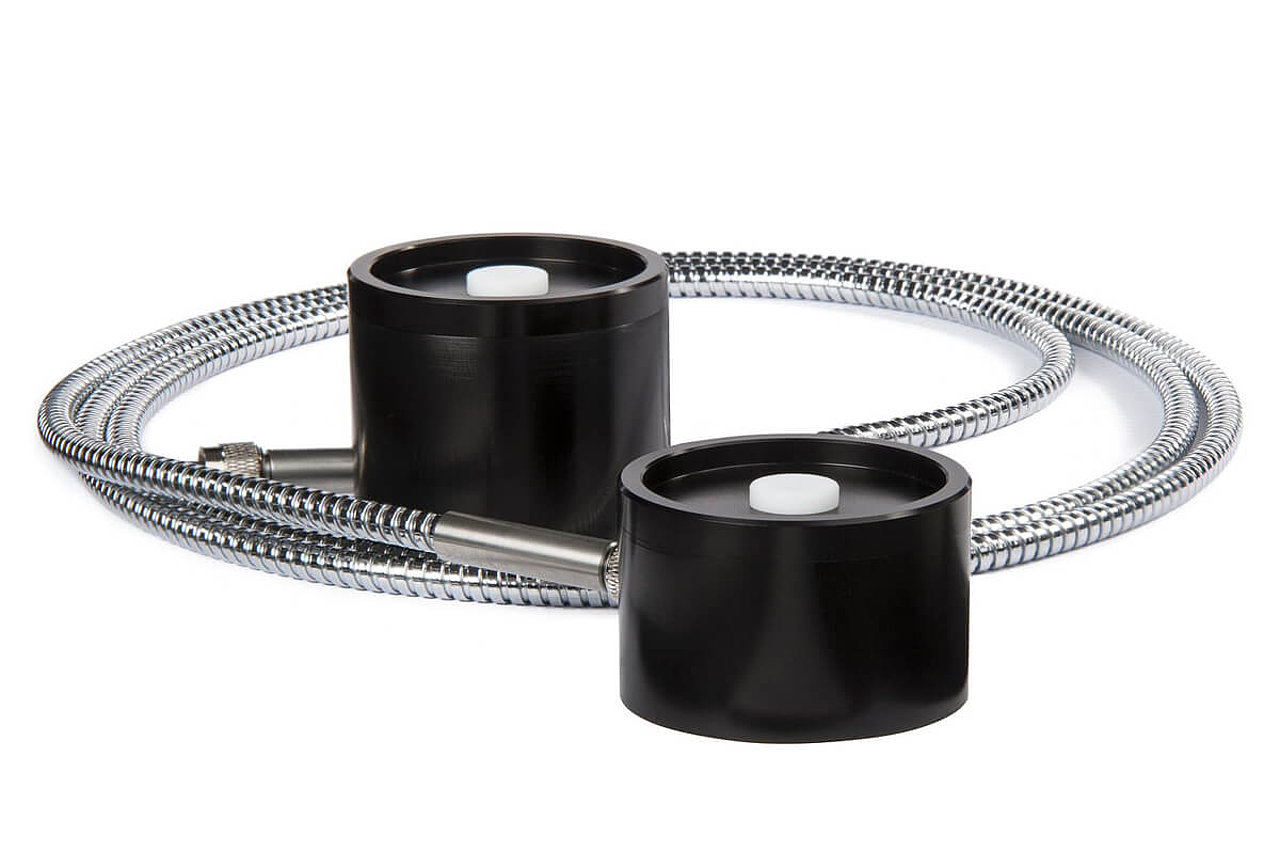

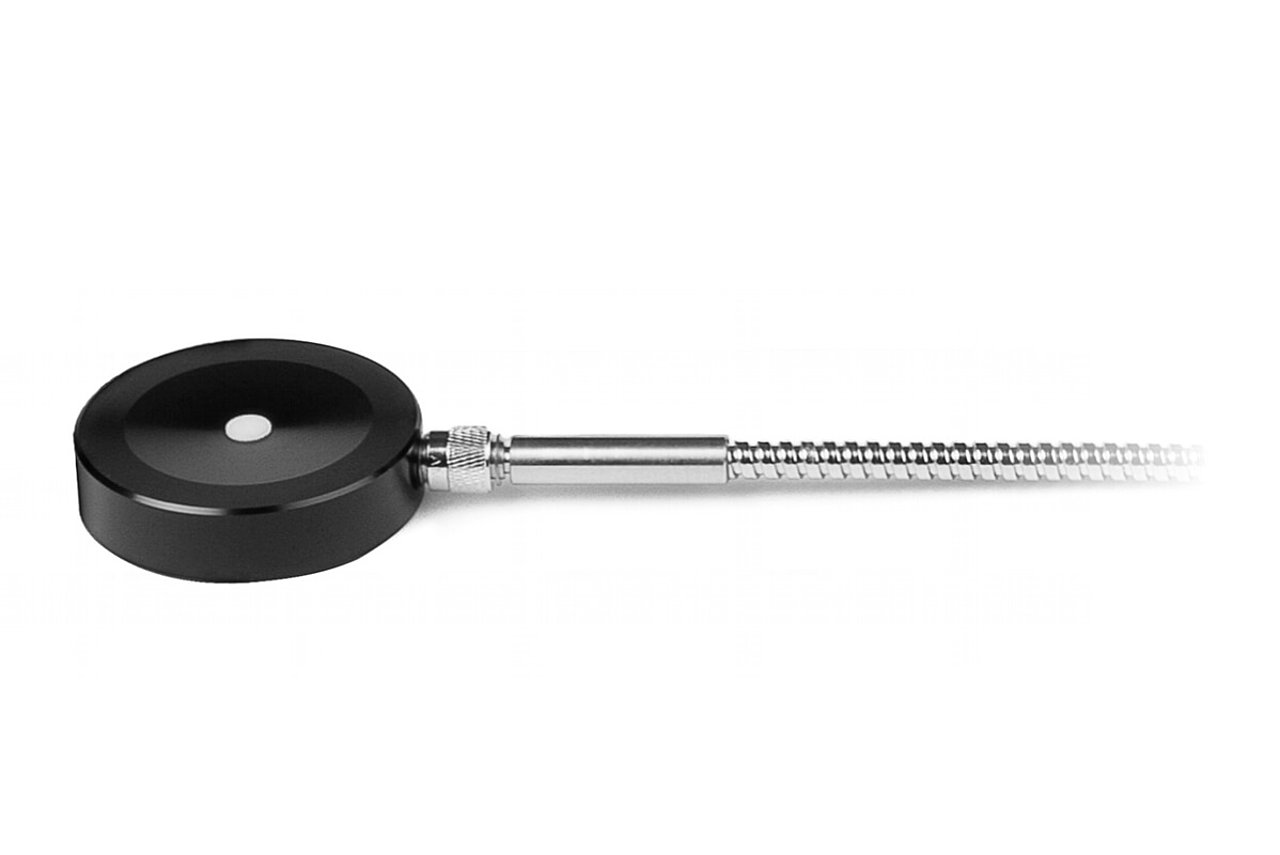

| Sensorkopf | Abmessungen |
|---|---|
| Typ 1 | Ø 40 mm, h 35 mm |
| Typ 2 | Ø 40 mm, h 25 mm |
| Typ 3 | Ø 40 mm, h 10 mm |
Der Sensorkopf wird bei der Bestellung angegeben. Ohne Angabe liefern wir Typ 1. Alle drei Typen werden über den Lichtleiter (1,5 m) angeschlossen.
