UV-LED-Steuerung LedControl S: Flexibilität und Präzision für industrielle UV-Anwendungen

Der Einsatz von ultraviolett härtenden Klebern und Vergussmassen steigt stetig. Mit der UV-LED-Steuerung LedControl S bleiben Sie auch bei zukünftigen Anforderungen flexibel.

Durch den modularen Aufbau können mit einer LEDControl S ein UV-LED-Strahler, bis zu fünf oder bis zu 16 UV-LED-Strahler mit unterschiedlicher Wellenlänge betrieben und individuell eingestellt werden.

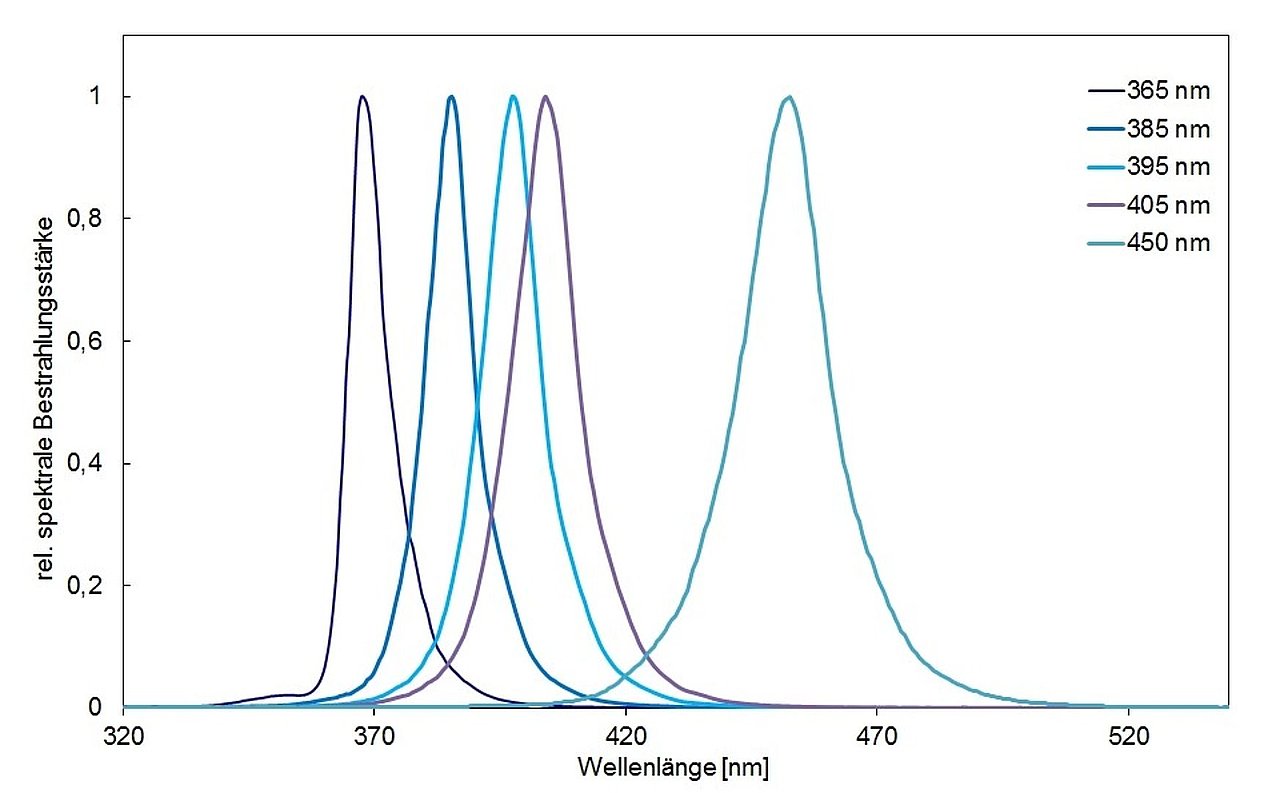

Für Anwendungen, wie Kleben, Vergießen oder Fluoreszenzanregung stehen die Wellenlängen 365, 385, 395, 405 und 450 nm zur Verfügung. Mit der Vielzahl an Wellenlängen bleiben Sie besonders flexibel und können jederzeit nach- und umrüsten. Durch mehrere UV-LED-Strahler kann die Bestrahlung  auch ideal homogenisiert werden und eine bestmögliche Gleichmäigkeit zu erreichen.

Mit der intelligenten UV-LED-Steuerung kann die Leistung der ultravioletten LED-Strahler individuell zwischen 2% und 100% eingestellt werden. Ein Timer für Bestrahlungszeiten zwischen 0,01 s und 9999 s ist bereits integriert. Wahlweise stehen auch Dauerbetrieb oder ein extern getriggerter Betrieb zur Verfügung.
Die LEDControl S arbeitet dabei wahlweise als Master oder Slave und ist beliebig kaskadierbar.
Die Steuerung  kann über RS485, USB oder RS232 für jeden Kanal erfolgen und erleichtert so den Einsatz in der industriellen Produktion.  Weitere digitale und analoge SPS-Eingänge stehen ebenso als Option zur Verfügung.

Die erreichten sehr hohen Bestrahlungsstärken von bis zu 39.000 mW/cm² zeichnen die UV-LED Spots aus und erlauben extrem kurze Prozesszeiten. Hierzu wird die UV-LED im gewünschten Arbeitsabstand fokussiert.

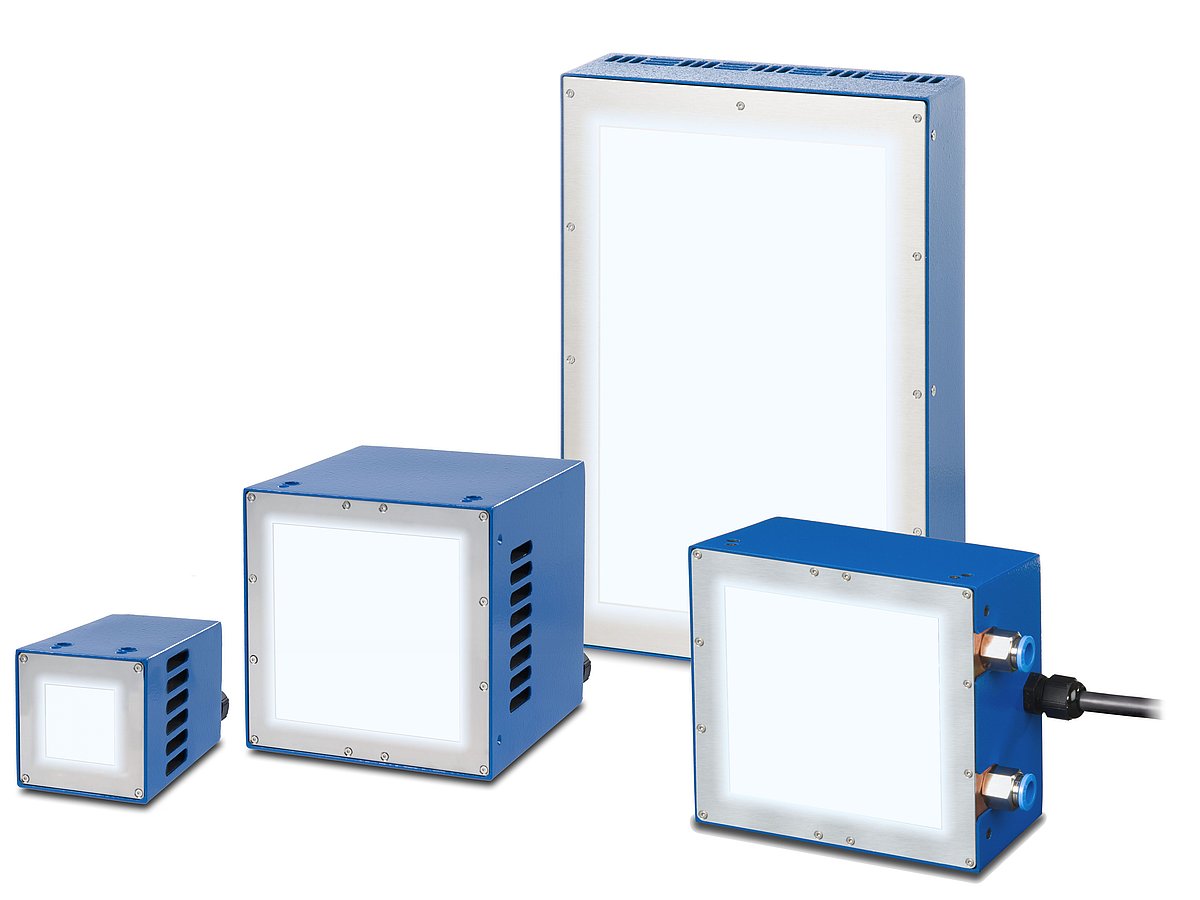

Mit der UV-LED Serie L bieten wir luftgekühlte Hochleistungs-LED-Module für die LedControl an. Die Serie SFL ist wassergekühlt und mit noch höherer Leistung verfügbar.

Anwendungen der LedControl S

  • Automatisiertes UV-Härten und UV-Kleben
  • IC-Verkapselung
  • Versiegeln und Vergießen
  • Riss- / Lecksuche mit Fluoreszenzmarkern
  • Oberflächeninspektion

REMOTE STEUERUNG der LEDControl S

Die LEDControl kann über die optionale Programmierschnittstelle (USB, RS485 oder RS232) gesteuert werden. Die Kommunikation erfolgt als ASCII-Kommunikation, was nachfolgend am Beispiel „Einschalten“ dargestellt wird:

  • Steuerung sendet: LOnOff:1!
  • LedControl antwortet: LOnOff: 1 (CRC-16)



Durch die Programmierschnittstelle kann jeder Kanal individuell gesteuert werden. Eine Remote-Software zum sofortigen Testen der Programmierschnittstelle ist verfügbar.
Über die verfügbare SPS-Schnittstellenoption können die LED-Leistung (0-10V),  LEDs an / aus (Trigger IN 24V) und der Status (Trigger OUT 24V) eingestellt / abgefragt werden. Diese Option eignet sich für die einfache Anlagenintegration durch robuste Signale. Beispielbefehle:

  • Anfrage der verbunden Kanäle: LAnzahlCH?
  • Setzen der aktiven Kanäle: LSelect: 0 1 !?
  • Leistung einstellen: LPowerSet: 000.0 033.7!?
  • Triggereingang aktivieren: LTriggerOnOff: 11!?
  • Anfrage des Firmwareversion: LFirmware?

TECHNISCHE DATEN LEDControl S / 5S / 16S

Anzahl UVLED-Strahler 1 Stück (LedControl S)
  5 Stück (LedControl 5S)
  16 Stück (LedControl 16S)
Funktionen Dimmung 2-100%, individuell
  Timer und Dauerbetrieb
  Master/Slave-Betrieb
Display Grafikdisplay, 128 x 64 px
Anschlüsse Interlock
Option: SPS-Schnittstelle Dimmung (0-10 V), gemeinsam
  Trigger (EIN/AUS), gemeinsam
Anschlüsse, SPS-Option Galvanisch getrennt
Signale, SPS-Option 24 V, 5 mA max
Programmierschnittstelle RS485, RS232 o. USB optional
Abmessungen 185 x 251 x 100 mm (S)
  305 x 358 x 145 mm (S,5-16S)
Betriebstemperatur 5 bis 40 °C
Lagertemperatur -10 bis 60 °C
Luftfeuchtigkeit < 80%, nicht kondensierend
Sicherheitsüberwachung Übertemperatur, LED N.C.
Leistung (el.) 100 W - 2000 W
Netzanschluss 100 - 240 V, 50/60 Hz
