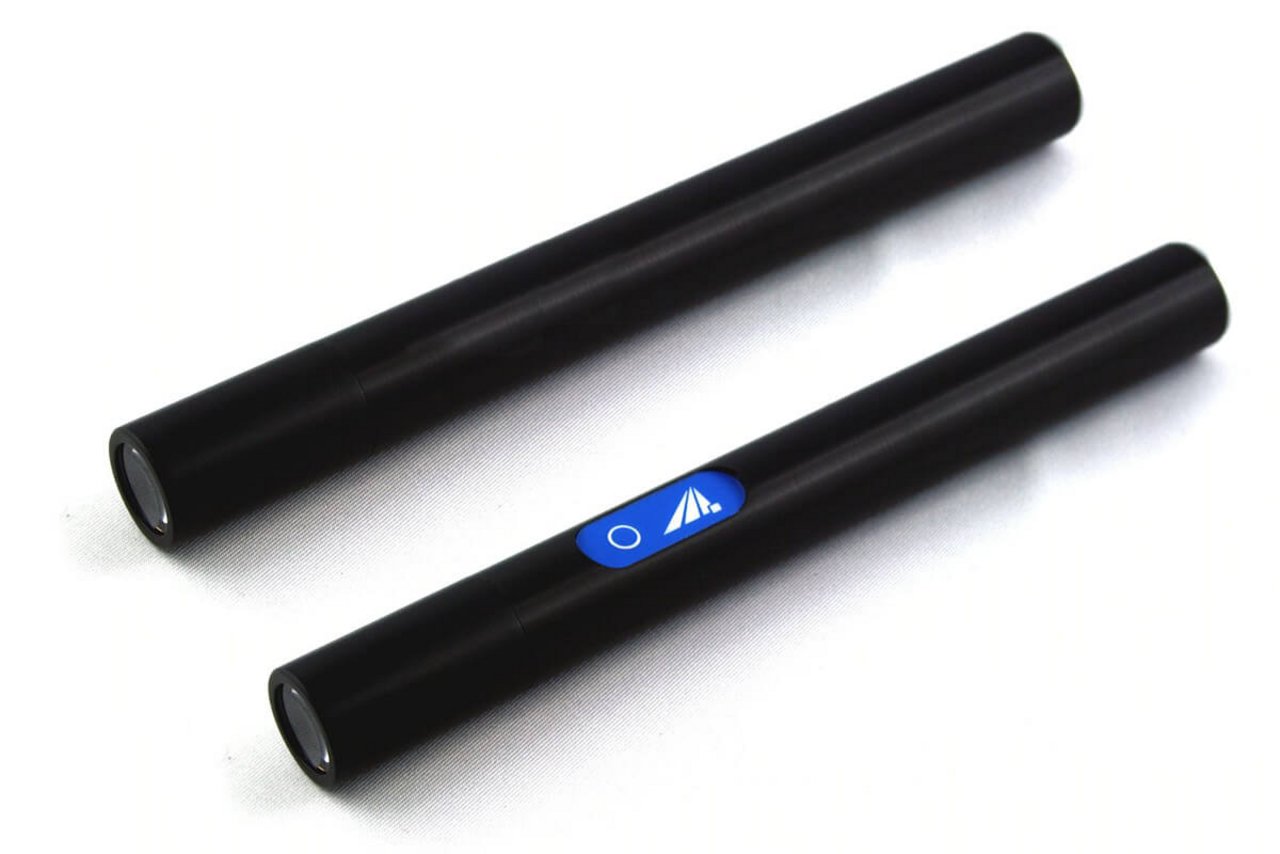

solo P – kompakte Hochleistungs-UV-LED für Klebungen
Die Hochleistungs-UV-LED solo P ist eine kompakte, wirtschaftliche UV-LED-Punktlichtquelle für händische Klebungen. Sie erreicht bis zu 24.000 mW/cm² in den Wellenlängen 365, 385, 395, 405 und 450 nm, misst Ø 15 × 143 mm und wiegt rund 130 g. Eine externe Steuerung ist nicht nötig – die solo P läuft direkt am Steckernetzteil und ist wie alle unsere UV-LEDs schnell schaltbar.

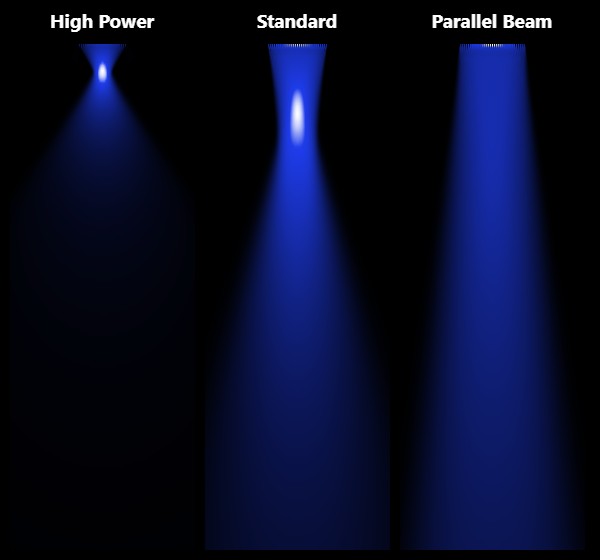

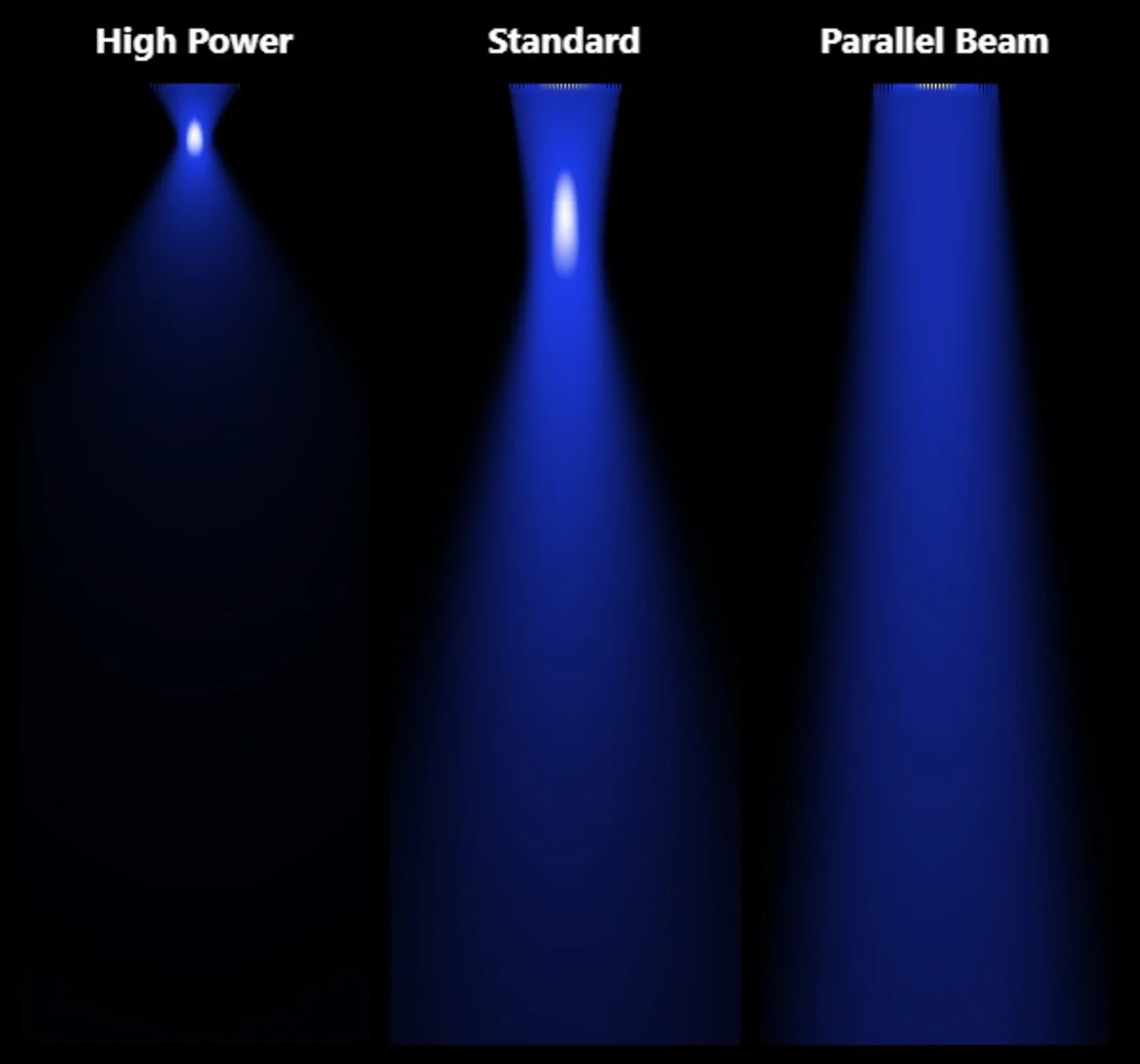

Wellenlänge, Strahlprofile und Optiken der UV-LED-Punktlichtquelle
Verschiedene Strahlprofile sind über wechselbare Optiken verfügbar. Die UV-Strahlung der Hochleistungs-LED wird dabei im gewünschten Arbeitsabstand fokussiert.
Anwendungen der UV-LED-Punktlichtquelle
- UV-Kleben, Härten, Versiegeln, Mikroklebungen
- Bestrahlung biologischer Proben
- Riss-/Lecksuche mit Fluoreszenzmarkern
- Fluoreszenzanregung
solo P: Bestrahlungsstärke am Werkstück vorab berechnen
Wie viel Bestrahlungsstärke kommt am Werkstück an? In der Punktstrahler-Simulation wählen Sie Optik, Wellenlänge und Arbeitsabstand des solo P und sehen sofort Heatmap, Schnittprofile und Kennzahlen der Zielfläche. Die Schnittansicht zeigt, wie sich Spotgröße und Bestrahlungsstärke mit dem Abstand ändern; ein Klick setzt den Arbeitsabstand auf den Bestfokus. Ergebnisse lassen sich als CSV und als PDF-Simulationsbericht exportieren – als Grundlage für die Auslegung, verbindlich bleibt die Messung mit einem UV-Radiometer.
Vorteile der Punktlichtquelle-UV-LED solo P
- Ergonomisches Design
- High Power UV-LED
- Wellenlängen 365, 385, 395, 405 oder 450 nm
- Hochwirksame UV-Strahlung
- Keine Wärmestrahlung
- Eingebauter Taster und optional Fußtaster verfügbar
Technische Daten der UV-LED-Punktlichtquelle solo P
| Wellenlänge | 365, 385, 395, 405 o. 450 nm |
| Max. Bestrahlungsstärke | > 24000 mW/cm² |
| Abmessungen | Ø 15 × 143 mm |
| Gewicht | ca. 130 g |
| Versorgungsspannung | 100–240 V, 50/60 Hz |
| Leistungsaufnahme | 5 W |
| Kabellänge | 1 m |
| Anschluss | DC ein, Fußtaster (optional) |
| Taster | 1, (betätigt = on) |
| Kühlaufnahme, Maße | D 50 mm, h = 25 mm |
| Klassifizierung | Risikogruppe 3 nach DIN EN 62471:2009-03 |
| Betriebstemperatur | 5 bis 40 °C; bei einer Einschaltdauer über 0,5 ggf. mit Kühlung |
| Lagertemperatur | -10 bis 60 °C |
| Luftfeuchtigkeit | unter 80 %, nicht kondensierend |

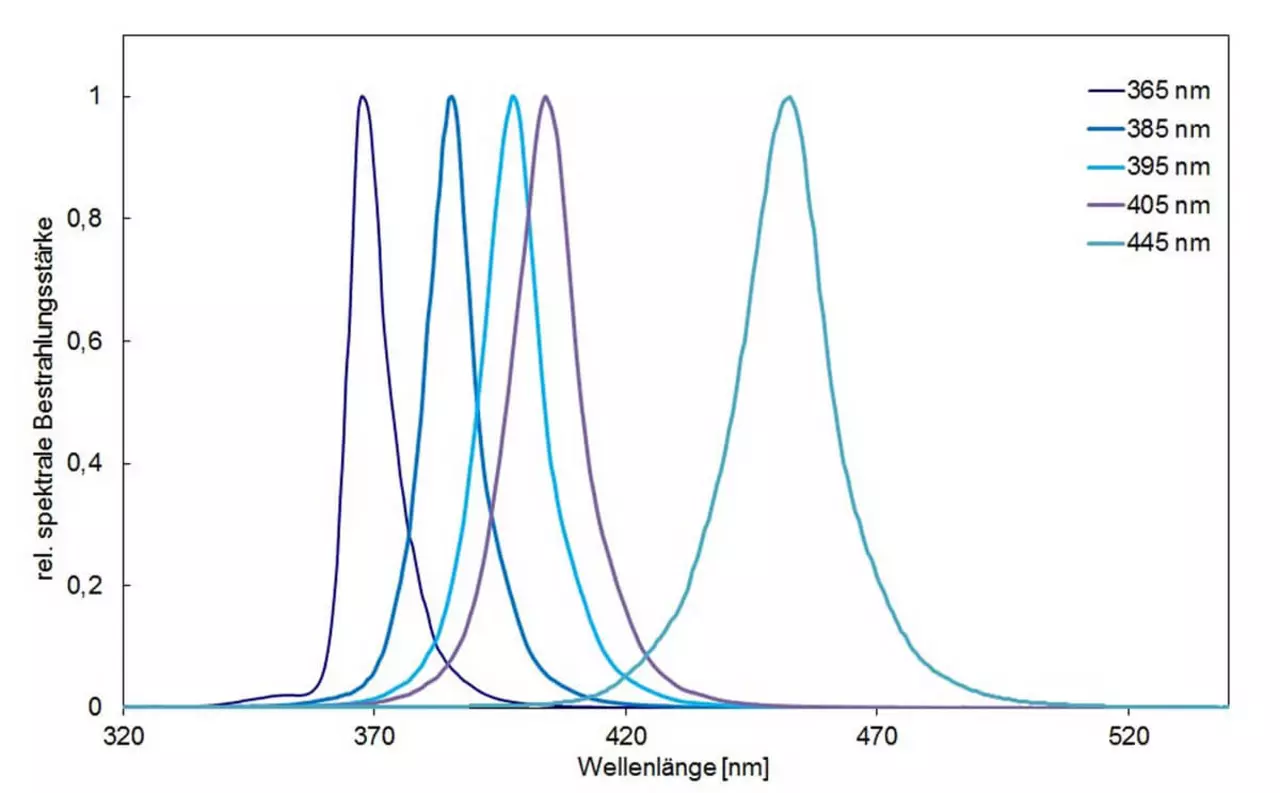

Spektren der UV-LED-Punktlichtquelle solo P
Die Wellenlänge der solo P wird bei der Bestellung festgelegt und ist im Gerät nicht wechselbar. Die Abbildung hilft bei dieser Wahl, weil sie zeigt, welchen Bereich eine Kurve tatsächlich abdeckt: Ein auf 395 nm ausgelegter Klebstoff erhält von einer 405-nm-LED noch einen nennenswerten Anteil, von einer 365-nm-LED dagegen kaum. Für zwei Wellenlängen werden zwei solo P eingesetzt.
Sicherheitshinweise
Das Gerät emittiert UV-A und blaues Licht. UV-Strahlung ist unsichtbar. Das eventuell sichtbare Licht ist nur Lumineszenz, die von der Strahlung angeregt wird; sie ist meist deutlich schwächer als die anregende UV-Strahlung – der Eindruck einer geringen Bestrahlungsstärke täuscht also.
UV-A-Strahlung kann grauen Star in der Augenlinse und Netzhautentzündungen hervorrufen. Tragen Sie beim Betrieb immer eine geeignete UV-Schutzbrille. UV-A ruft außerdem Hautverfärbungen und Hautalterung hervor; verwenden Sie geeignete Kleidung, Handschuhe oder Sonnenschutzmittel.
Die Geräte sind nach DIN EN 62471:2009-03 „Photobiologische Sicherheit von Lampen und Lampensystemen“ ausgelegt und klassifiziert; die solo P fällt in die Risikogruppe 3. Blicken Sie nicht in die LED und setzen Sie die Haut nicht dauerhaft der UV-Strahlung aus. Streustrahlung der LEDs ist in der Regel unkritisch, die Arbeitsplatzsicherheit liegt jedoch beim Anwender.
Bei der Einrichtung von UV-Arbeitsplätzen und der Risikobewertung nach DIN EN 14255:2005 unterstützen wir Sie gern.
Bestellnummern, Lieferumfang, Zubehör und Versionen
| Ausführung | Bestellnummer |
|---|---|
| UV-LED-Punktlichtquelle solo P | 860614 |
Lieferumfang: die solo P inklusive Optik und Steckernetzteil. Soweit nicht anders angegeben liefern wir die Optik „Standard“ und die Wellenlänge 365 nm; andere Optiken und Wellenlängen bitte bei der Bestellung angeben.
| Wellenlänge |
|---|
| 365 nm |
| 385 nm |
| 395 nm |
| 405 nm |
| 450 nm |
Bitte geben Sie die gewünschte Wellenlänge bei der Bestellung an; sie steht nicht in der Bestellnummer. Die Peakwellenlänge liegt innerhalb von ± 5 nm.
| Bezeichnung | Bestellnummer |
|---|---|
| Fußschalter | 860611 |
| UV-Schutzbrille | 918800 |
| Zusatzoptik | 860605 |
| Kühlaufnahme | 860605C |
| Knickschutzverlängerung, Kabel 3 m | 860604V3 |
Die Zusatzoptik bündelt den Strahl enger, die Kühlaufnahme nimmt bei hoher Einschaltdauer die Verlustwärme auf.
Die UV-Schutzbrille schützt Augen und Umgebung vor Streustrahlung; die Lichtquelle ist nach DIN EN 62471 in Risikogruppe 3 eingestuft. Für den einfachen Betrieb empfehlen wir, den Fußschalter mitzubestellen; für die Arbeit an schwer zugänglichen Stellen bieten wir Verlängerungskabel mit Knickschutz an.
