UV-LED Spot P – leistungsstarker UV-Spot
Der UV-LED Spot P ist eine fokussierbare UV-LED-Punktlichtquelle für automatisierte und händische Klebungen. Bei Abmessungen von Ø 15 × 143 mm erreicht er im Arbeitsabstand Bestrahlungsstärken von über 39.000 mW/cm² und erlaubt damit extrem kurze Prozesszeiten. Die typische Lebensdauer beträgt 20.000 h; nach DIN EN 62471:2009-03 ist der Spot in Risikogruppe 3 eingestuft.
Für Anwendungen wie Kleben, Vergießen oder Fluoreszenzanregung stehen die Wellenlängen 365, 385, 395, 405 und 450 nm zur Verfügung. Mit der Vielzahl an Wellenlängen sowie den austauschbaren Optiken bleiben Sie besonders flexibel und können jederzeit nach- und umrüsten.
Für die Steuerung der UV-LED Spot P bieten wir die LedControl S als Tischgerät oder die LedControl DC für Hutschienenmontage an.
Mit den UV-LED-Steuerungen LedControl S und DC können die Leistungen der ultravioletten LEDs zwischen 2 % und 100 % eingestellt werden.
Ein Timer für Bestrahlungszeiten zwischen 0,01 s und 9999 s ist bereits integriert. Wahlweise stehen auch ein Dauerbetrieb oder ein extern getriggerter Betrieb zur Verfügung.
Beide LedControl-Systeme können über RS-485, USB oder RS-232 gesteuert werden. Weitere digitale und analoge SPS-Eingänge stehen ebenso als Option zur Verfügung.
Durch den Betrieb mit Schutzkleinspannung lässt sich die LedControl DC einfach in eine SPS integrieren.
Anwendungen UV-LED Spot-Lichtquellen
- Automatisiertes UV-Härten und UV-Kleben
- IC-Verkapselung
- Versiegeln und Vergießen
- Riss-/Lecksuche mit Fluoreszenzmarkern
- Oberflächeninspektion
Typisch ist die punktförmige UV-Härtung: ein Klebepunkt, eine Verkapselung, eine Lötstelle – dort, wo eine Flächenbestrahlung Energie an Stellen bringt, die sie nicht brauchen.

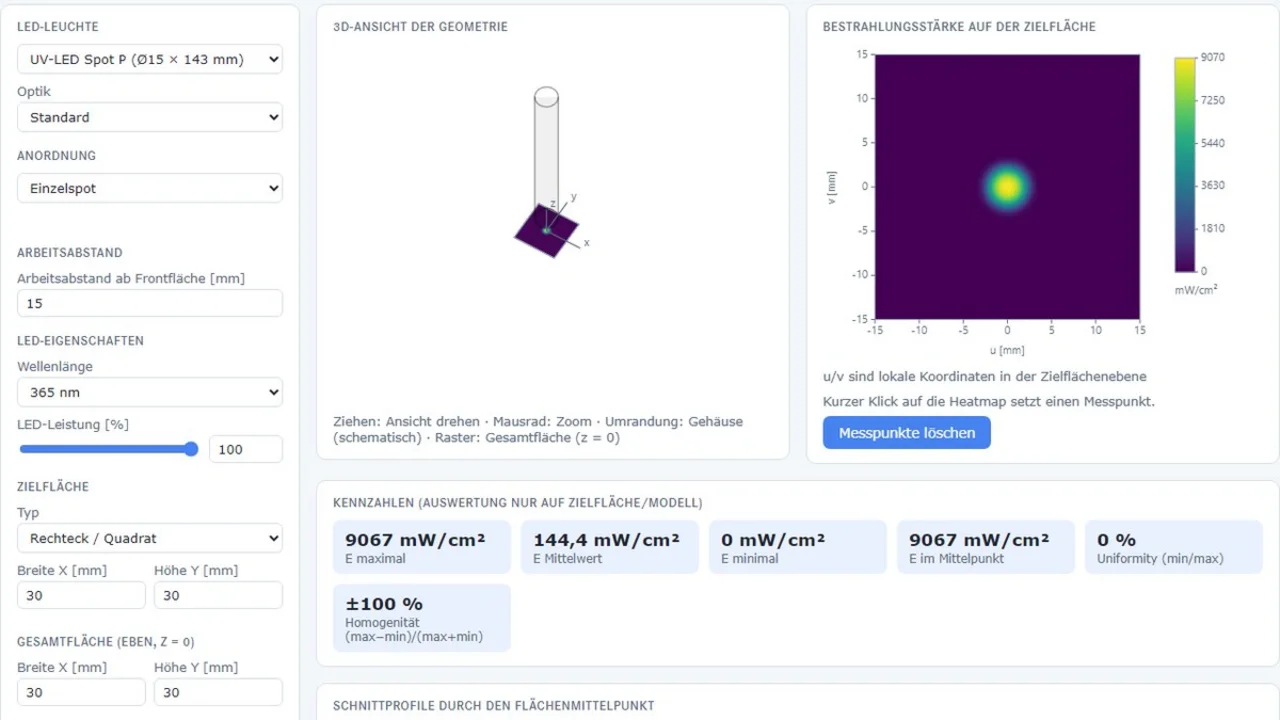

Spot P vorab simulieren: Strahlprofil und Bestrahlungsstärke je Optik
Welche Optik passt zur Anwendung? Die UV-LED Punktstrahler-Simulation berechnet für den Spot P mit Standard-, High-Power- oder Parallel-Beam-Optik die Bestrahlungsstärke auf der Zielfläche, das Strahlprofil wie im Datenblatt-Foto und den Arbeitsabstand mit dem Bestfokus. Bis zu 16 Spots lassen sich in Reihe, Quadrat oder Ring anordnen und auf gleichmäßige Ausleuchtung optimieren; STEP-Modelle eigener Bauteile werden direkt bestrahlt.
Direkt starten: Standard-Optik · High Power · Parallel Beam
Technische Daten UV-LED Spots
| Wellenlänge | 365, 385, 395, 405, 450 nm |
| Peakwellenlänge | ± 5 nm |
| Emission, FWHM | 10–20 nm |
| Max. Bestrahlungsstärke | > 39000 mW/cm² |
| Lampenlebensdauer | typisch 20.000 h |
| Abmessungen, Spot P | Ø 15 × 143 mm |
| Abmessungen, Spot P "short" | Ø 15 × 60 mm |
| Kabellänge | 1,5 m, optional bis 5 m |
| Gewicht | ca. 130 g |
| Klassifizierung | Risikogruppe 3 nach DIN EN 62471:2009-03 |
| Betriebstemperatur | 5 bis 40 °C |
| Oberflächentemperatur | max. 60 °C; bei einer Einschaltdauer über 0,5 und beim Modell „short“ ggf. mit Zusatzkühlkörper |
| Kühlaufnahme, Maße | D 50 mm, h = 25 mm |
Spektren des UV-LED Spot P
Der Spot P bündelt eine Hochleistungs-UV-LED über wechselbare Optiken. Das Spektrum bleibt davon unberührt: Eine Optik ändert die Bestrahlungsstärke im Arbeitsabstand, nicht die Wellenlänge. Lieferbar sind 365, 385, 395, 405 und 450 nm mit ± 5 nm Peaktoleranz und 10 bis 20 nm Halbwertsbreite. Für zwei Wellenlängen auf einer Klebestelle arbeiten zwei Spots an getrennten Kanälen einer LedControl.
Sicherheitshinweise
Das Gerät emittiert UV-A und blaues Licht. UV-Strahlung ist unsichtbar. Das eventuell sichtbare Licht ist nur Lumineszenz, die von der Strahlung angeregt wird; sie ist meist deutlich schwächer als die anregende UV-Strahlung. Die Bestrahlungsstärke des Geräts ist mehrere hundertmal stärker als die von Sonnenlicht.
UV-A-Strahlung kann grauen Star in der Augenlinse und Netzhautentzündungen hervorrufen. Tragen Sie beim Betrieb immer eine geeignete UV-Schutzbrille. UV-A ruft außerdem Hautverfärbungen und Hautalterung hervor; verwenden Sie geeignete Kleidung, Handschuhe und weitere persönliche Schutzausrüstung – abhängig von der Bestrahlungsdosis.
Die Geräte sind nach DIN EN 62471:2009-03 „Photobiologische Sicherheit von Lampen und Lampensystemen“ ausgelegt und klassifiziert; der Spot P fällt in die Risikogruppe 3. Blicken Sie nicht in die LED und setzen Sie die Haut nicht dauerhaft der UV-Strahlung aus.
Bei der Einrichtung von UV-Arbeitsplätzen und der Risikobewertung nach DIN EN 14255:2005 unterstützen wir Sie gern.
Die Sicherheitsoption PLready
Um Maschinen sicher zu gestalten und die Anforderungen der Maschinenrichtlinie 2006/42/EG zu erfüllen, sind Sicherheitsfunktionen in den Steuerungen nötig. Üblicherweise wird für jede Sicherheitsfunktion der erforderliche Performance Level PLr bestimmt. Genau hier beginnt bei UV-Anlagen die erste Schwierigkeit: Schwere der Verletzung, Häufigkeit und Dauer der Exposition und die Vermeidung der UV-Gefährdung müssen bestimmt werden.
Kurzfristig führt die UV-Exposition der Haut zu Erythemen, Elastose und Hautkrebs; die Exposition des Auges kann zu Photokeratitis, Konjunktivitis und Kataraktogenese führen. Hautkrebs ist dabei eine schwere, in der Regel irreversible Verletzung.
Die Richtlinie 2006/25/EG „künstliche optische Strahlung“ erlaubt eine regelmäßige Exposition bis zu einem Tagesexpositionslimit von 30 J/m². Die Schwere der Verletzung lässt sich also über Dauer und Intensität der Exposition mindern, ohne eine absolute Null-Exposition einhalten zu müssen: bei Einhaltung des Grenzwertes ist zu erwarten, dass gesunde, erwachsene Personen wiederholt ohne akute schädliche Wirkungen exponiert werden können. Im Fehlerfall kann es bei kurzer Exposition zu einer reversiblen Verletzung wie einem leichten Erythem kommen. Die Abgrenzung ist aber nicht sicher, Maßnahmen und Sicherheitsfunktionen sind in jedem Fall nötig.
An bestehenden Anlagen lässt sich messen; in der Planungsphase ist das nicht oder nur mit zusätzlichem Aufwand möglich, weshalb oft ein höherer PLr gefordert wird. Genau dafür sind die LedControl S und die Option PLready gedacht – schon in der Planung.
Die Sicherheitsoption PLready ist geeignet bis PL-Kategorie 4 nach EN ISO 13849-1 und SIL 3 nach EN 62061, wenn Querschlüsse in der Ansteuerung zum LED-Modul sowie im Sensorkreis ausgeschlossen werden können.
Sie arbeitet mit einer Sicherheitskleinspannung (SELV) von 48 VDC, die durch eine externe Schaltung sicher getrennt wird und im Fehlerfall die LED-Module komplett ausschalten kann.
Die optionale Abschaltung für den Performance Level trennt die LED-Module über einen externen Kontakt:
Eine zweikanalige Schutztürüberwachung mit automatischem Start zeigt das folgende Beispiel. Vorteilhaft gegenüber der einfachen Trennung der DC-Spannungen ist die Überwachung der externen Schütze. Das Beispiel ist geeignet bis Kategorie 4, PL e (EN ISO 13849-1) oder SIL 3 (EN 62061), wenn Querschlüsse in der Ansteuerung zum Aktor sowie im Sensorkreis ausgeschlossen werden können.
Bestellnummern, Lieferumfang, Zubehör und Versionen
| Ausführung | Bestellnummer |
|---|---|
| UV-LED Spot P | 860608 |
| UV-LED Spot P short | 860608SH |
Der Spot P ist 143 mm lang, die Kurzversion Spot P short nur 60 mm. Lieferumfang: der UV-LED-Spot inklusive Optik, Netzkabel und Anleitung. Bitte geben Sie Wellenlänge, Optik und Optionen bei der Bestellung an.
| Wellenlänge |
|---|
| 365 nm |
| 385 nm |
| 395 nm |
| 405 nm |
| 450 nm |
Bitte geben Sie die gewünschte Wellenlänge bei der Bestellung an; sie steht nicht in der Bestellnummer. Die Peakwellenlänge liegt innerhalb von ± 5 nm.

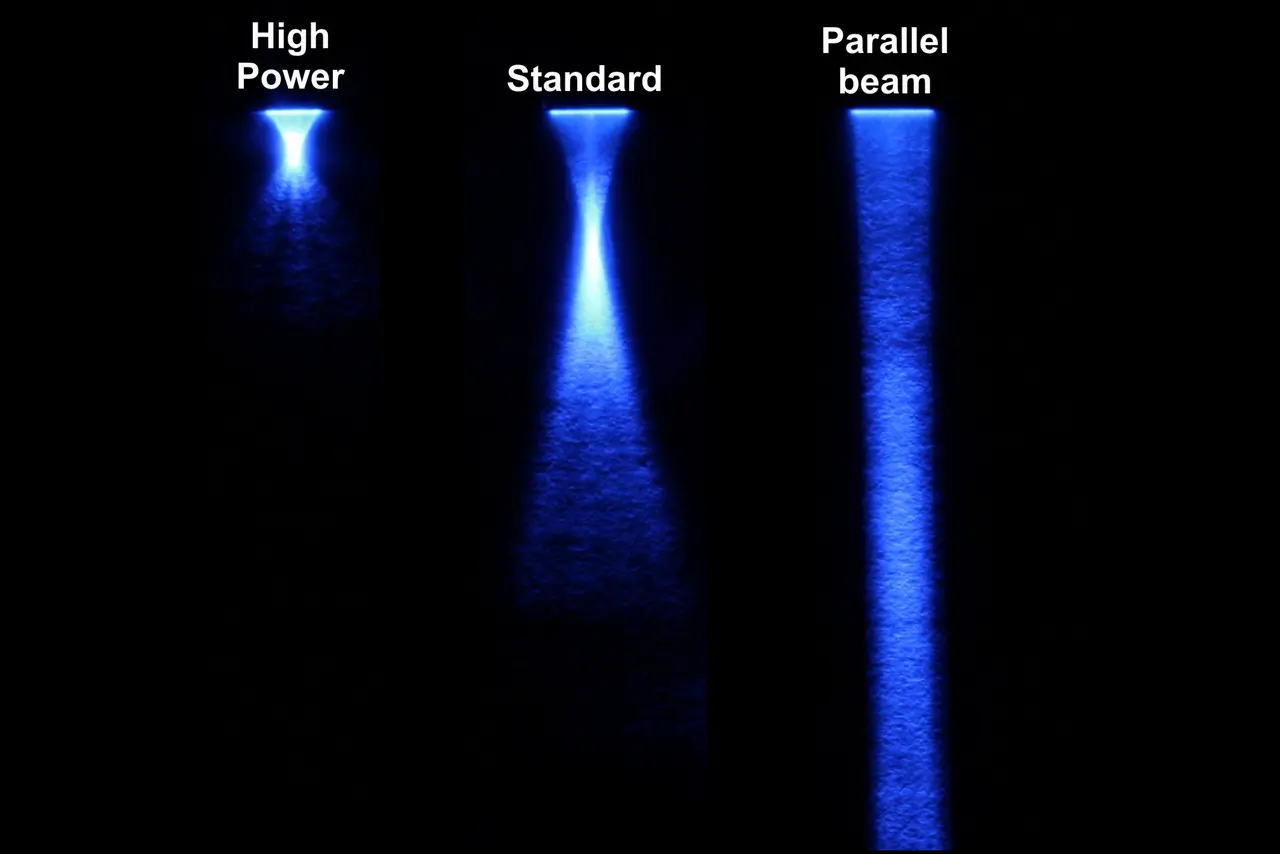

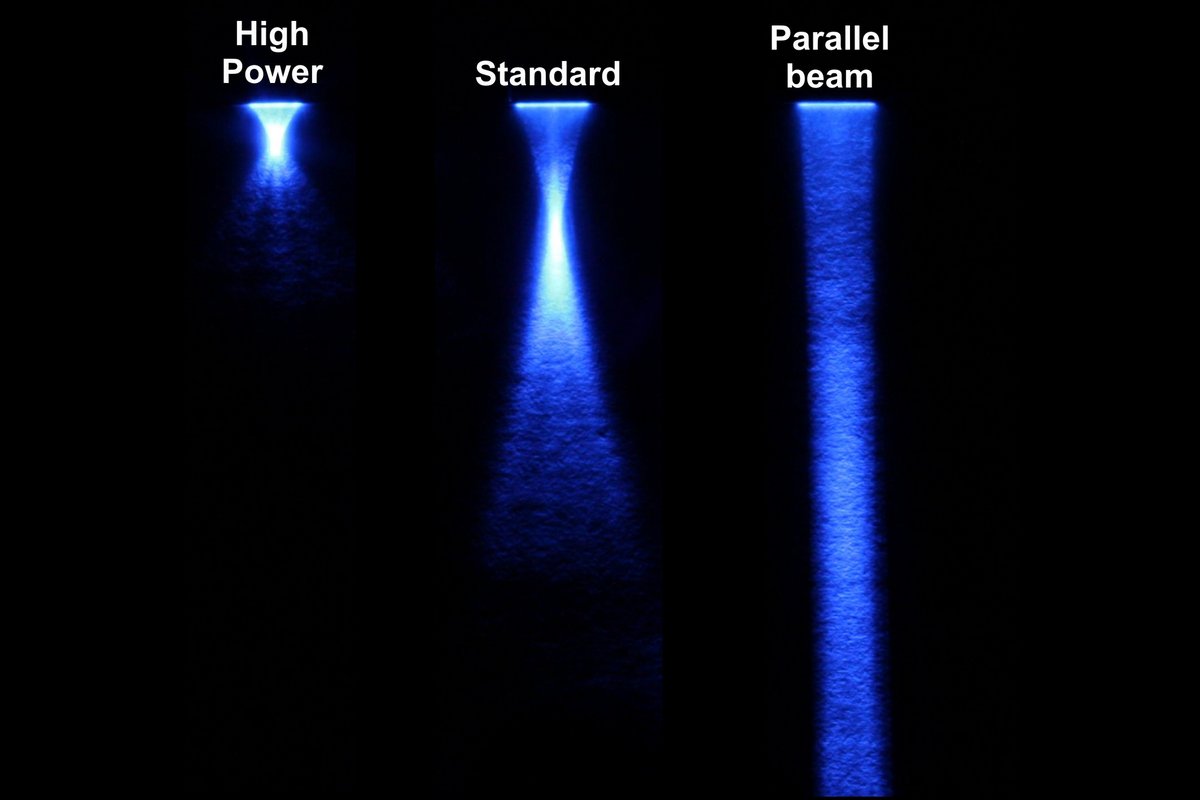

| Optik | maximale Bestrahlungsstärke |
|---|---|
| High-Power | 39 W/cm² |
| Standard | 9,0 W/cm² |
| Parallel beam | 1,8 W/cm² |
Die Optik bestimmt Bündelung und erreichbare Bestrahlungsstärke; die Zusatzoptik ist als Zubehör erhältlich.
| Ausführung | Bestellnummer |
|---|---|
| LedControl S | 860610B1 |
| LedControl 5S | 860610B5 |
| LedControl 16S | 860610B16 |
| LedControl DC | 860610DC |
Die Spots werden über ein LedControl betrieben: S für einen Spot, 5S für fünf, 16S für sechzehn, DC für den Betrieb an 24 V. Alle dimmen von 2 bis 100 %, arbeiten mit Timer oder im Dauerbetrieb und lassen sich als Master und Slave koppeln. An der LedControl lassen sich außerdem verschiedene Wellenlängen gemeinsam betreiben.
| Option | Bestellnummer |
|---|---|
| Sicherheitsoption PLready | 860609PL |
| SPS-Schnittstellenoption (I/O) | 860609-CP |
| Programmierschnittstelle RS485 | 860609-RS485 |
| Programmierschnittstelle RS232 | 860609-RS232 |
| Programmierschnittstelle USB | 860609-USB |
| Test- und Kontrollsoftware | 860609-SW |
Die Programmierschnittstellen und die Sicherheitsoption PLready werden zusammen mit dem Steuergerät bestellt.
| Bezeichnung | Bestellnummer |
|---|---|
| Fußschalter | 860611 |
| Zusatzoptik | 860605 |
| Kühlaufnahme | 860605c |
| Knickschutzverlängerung, Kabel 3 m | 860604V3 |
| Knickschutzverlängerung, Kabel 5 m | 860604V5 |
| Kabel, je weiterer Meter | 86060X-m |
Zusätzliche Kabellänge über die Standardlänge hinaus berechnen wir je Meter; sprechen Sie uns an. Für den einfachen Betrieb empfehlen wir, den Fußschalter mitzubestellen; für die Arbeit an schwer zugänglichen Stellen bieten wir Verlängerungskabel mit Knickschutz an.
Veröffentlichungen mit UV-LED-Lichtquellen von Opsytec
Die Veröffentlichungen nennen meist die Gerätefamilie, nicht das Modell. Hier stehen die zehn jüngsten Arbeiten mit UV-LED-Lichtquellen von Opsytec.
