BS-04 – einseitige UV-Bestrahlung großer Proben

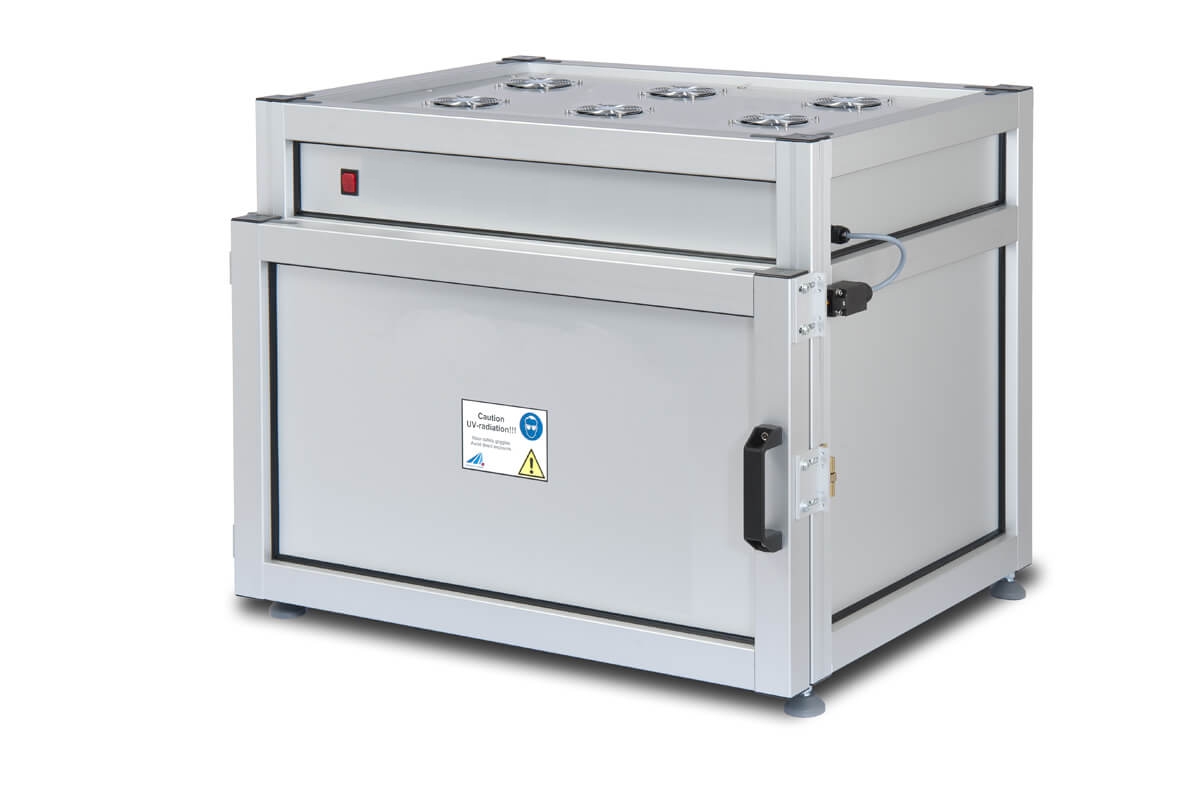

Die BS-04 ist eine große UV-Testkammer zur zeit- oder dosisgesteuerten Bestrahlung von Proben mit UV-Licht. Die Testkammer kann zum Erreichen hoher Bestrahlungsstärken vollständig für einen der Spektralbereiche UVC, UVB oder UVA ausgerüstet werden – 12 mW/cm² im UVC, 5 mW/cm² im UVB, 8 mW/cm² im UVA und 10 mW/cm² im UVA+. Ein besonders flexibler Einsatz ist mit dem Einbau zweier getrennt steuerbarer Spektralbereiche möglich.

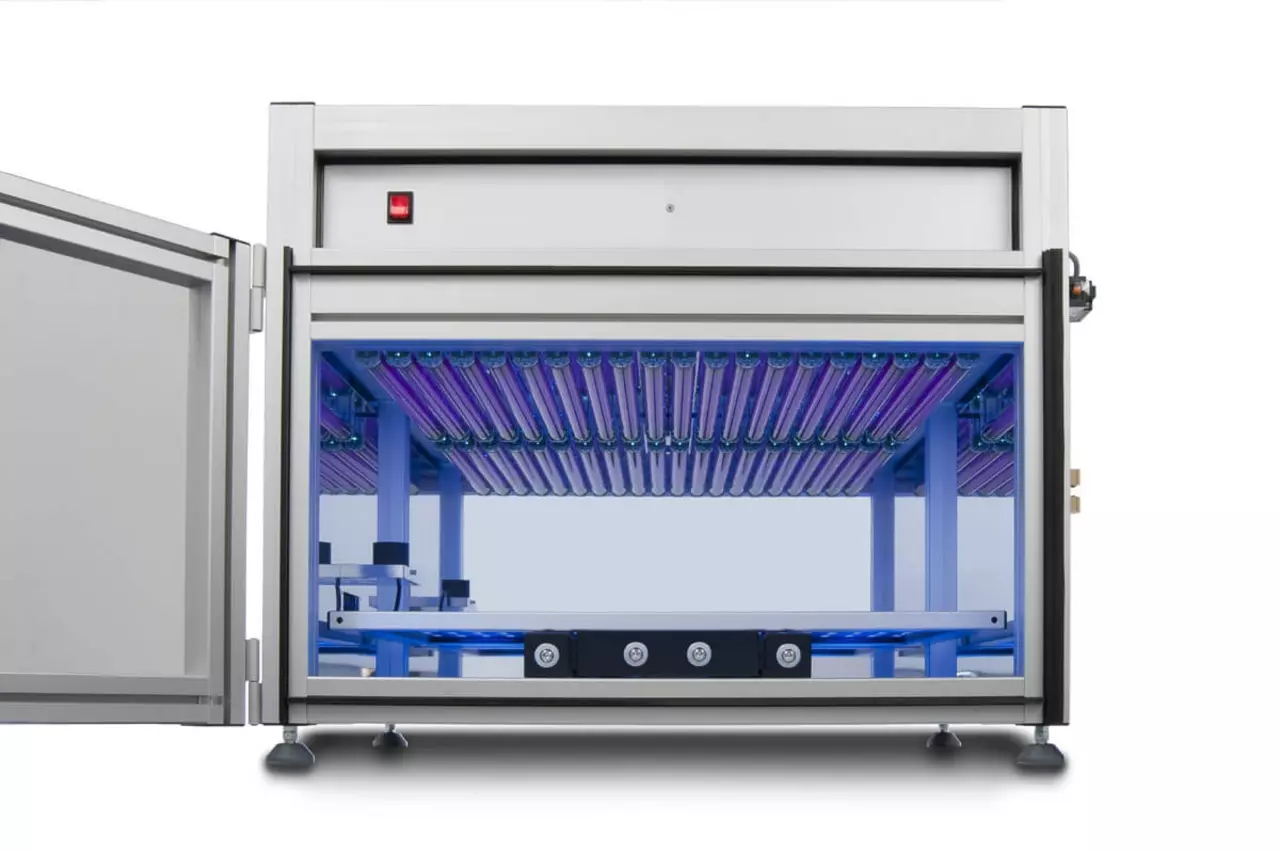

Der Bestrahlungsraum hat eine Grundfläche von 86 × 65 cm² und eine Höhe von 32 cm. Der verschiebbare Probenträger erleichtert das Be- und Entladen. Mit einer Belastung von bis zu 20 kg hält dieser allen Beanspruchungen stand. Die Probenraumtemperatur im Betrieb beträgt ca. 25 °C, so dass eine thermische Schädigung der Proben vermieden wird. Durch die hohe Homogenität der Bestrahlung können die Proben beliebig positioniert werden.
Die BS-04 kann mit zwei Bestrahlungssteuerungen ausgestattet werden: dem UV-MAT und dem UV-MAT Touch. Beide Steuerungen regulieren zwei Spektralbereiche unabhängig voneinander und sichern eine gleichbleibende Dosis trotz Lampenalterung, Verschmutzung oder Temperaturänderungen. Kalibrierte Sensoren messen die Dosis präzise, da sie einen exakten Analog-Digitalwandler und einen integrierten Temperatursensor enthalten.
Der UV-MAT Touch wird über einen hochauflösenden kapazitiven Touchscreen bedient. Ein leistungsfähiger Cortex ARM Prozessor sichert die Langlebigkeit und ermöglicht vor Ort Updates. Das Gerät und die PC-Software sind kompatibel mit Windows 10/11. Die Anzeige von numerischen und grafischen Ein- und Mehrkanalbestrahlungen, Oszillogrammen und Einstellungen ist übersichtlich gestaltet. Die Parametrisierung erfolgt intuitiv und passwortgeschützt direkt am UV-MAT Touch.
Durch die optionale PC-Steuerung des UV-MAT Touch lassen sich mehrstufige Bestrahlungen und eine umfassende Bestrahlungsdokumentation durchführen.
Bestrahlungsstärke und Dosis der BS-04 berechnen
Die BS-04 vorab virtuell aufbauen:
Bestrahlungsstärke, Homogenität und Belichtungszeit für UVA, UVB und UVC berechnen.
UV-Dosis der BS-04 vor der Materialprüfung berechnen
Für Materialprüfungen mit mehreren Proben je Charge zeigt der UV-Bestrahlungskammer-Simulator, wie homogen die BS-04 ihre Probenträgerfläche von 78 × 60 cm ausleuchtet. Bestrahlungsstärke und Dosis lassen sich für UVA, UVA+, UVB und UVC gegenüberstellen und als Simulationsbericht dokumentieren.
Spektren der Bestrahlungskammer BS-04
Die Kammern der BS-Serie sind mit denselben Leuchtstofflampentypen bestückt. Die gezeigten Spektren gelten deshalb unverändert auch für die übrigen Modelle – die Kammern unterscheiden sich in Innenraum und Lampenzahl und damit in der Bestrahlungsstärke, nicht in der spektralen Verteilung. Die BS-04 belichtet mit 20 Lampen einseitig einen Innenraum von 86 × 65 × 32 cm; die erreichte Bestrahlungsstärke steht in den technischen Daten weiter unten.
Ausstattung im Detail
Auch die BS-04 ist modular erweiterbar und damit für unterschiedliche Anwendungen geeignet. Immer enthalten sind diese Funktionen:
  | Dosissteuerung Die Bestrahlungsstärke wird kontinuierlich gemessen; bei der eingestellten Zieldosis beendet der UV-MAT die Bestrahlung. Der UV-MAT Touch bietet dieselben Funktionen, vereinfacht aber die Bedienung und die Dokumentation. |
 | Sensoren Durch den Einsatz geeigneter Materialien erreichen die Sensoren eine hervorragende Langzeitstabilität. Sie sind rückführbar kalibriert, nachkalibrierbar und werden mit Werks- oder DAkkS-Kalibrierzertifikat ausgeliefert. Sensoren in IP65 sowie weitere Mess- und Spektralbereiche sind auf Anfrage erhältlich. |
 Abbildung ähnlich | Sensorhalter Der Sensorhalter fixiert zwei Radiometersensoren seitlich in der Kammer. Für die Messung auf dem Bestrahlungsgut lassen sich die Sensoren entnehmen, sodass die Bestrahlungsstärke am gewünschten Ort bestimmt werden kann. Über einen Faktor lässt sich der UV-MAT darauf justieren. |
 | Steuerung und Dimmung Zwei Lampengruppen sind getrennt steuerbar und dimmbar – zum Beispiel eine Gruppe UVA- und eine Gruppe UVB-Lampen. Über die Dimmung lässt sich die Bestrahlungsstärke auf etwa 30 % reduzieren. |
 | Lampen Die Leuchtstofflampen sind ohne Werkzeug wechselbar. Für unterschiedliche Anwendungen bieten wir die passenden Lampen an: UVA-352 für die UV-Alterung bei Innenanwendungen, UVB-Lampen für beschleunigte Außenanwendungen, UVC für die UV-Desinfektion. |
 | Timer Alternativ zur Dosissteuerung bietet der UV-MAT einen einstellbaren Timer für zeitgesteuerte Bestrahlungen zwischen 1 s und 999 Tagen. |
 | Bestrahlungsprotokolle Die Bestrahlungen lassen sich mit einem PC aufzeichnen. Der UV-MAT Touch zeichnet sie auch ohne PC auf einen USB-Stick auf. |
Optionen
Die Bestrahlungskammern lassen sich mit unterschiedlichen Optionen ausstatten. In Laboranwendungen – etwa bei Zell- und Virusbestrahlungen – werden dafür häufig die Dosissteuerung UV-MAT Touch und Abschwächer kombiniert, um eine sehr gleichmäßige und reproduzierbare Bestrahlung zu erreichen. Für medizinische Anwendungen zählt vor allem die Bestrahlungsdokumentation, die die Remotesteuerung automatisch führt.
 | Abschwächung Abschwächer reduzieren die Bestrahlungsstärke auf etwa 30 %. Wir bieten Flächenabschwächer und Lampenabschwächer an – eingesetzt zum Beispiel bei der Bestrahlung von Zellkulturen. |
 | Inertgas-Box Mit den entnehmbaren Inertgas-Boxen lässt sich unter Inertbedingungen arbeiten. Getrennte Gaseinlässe und -auslässe ermöglichen die Messung der O₂-Konzentration am Gasauslass. Erhältlich mit Top-Fenster aus hochwertigem Glas für UVA- und VIS-Bestrahlungen oder aus UV-Quarzglas für UVB- und UVC-Bestrahlungen. |
 | PC-Software für den UV-MAT Touch Komplexe, mehrstufige Bestrahlungen – etwa eine Vorbestrahlung mit UVA bei geringer Bestrahlungsstärke und anschließend eine hochintensive UVC-Bestrahlung – lassen sich mit der Remote-Steuerungsoption parametrisieren. Möglich sind bis zu 30 dosis- oder zeitgesteuerte Schritte und Pausen. Gleichzeitig wird die Bestrahlung am PC protokolliert und gespeichert. |
Anwendungen der Bestrahlungskammer
- Bestrahlung von Bakterien- und Zellkulturen
- Photostabilitätstests
- UV- und Tageslichtmaterialprüfung
- UV-Kleben, -Versiegeln und -Härten
- Bestrahlung mit UVA-352 / UVB-311
Technische Daten BS-04
| Innenmaße | 86 × 65 × 32 cm |
| Probenträger | 78 × 60 cm |
| Abmessungen | 95 × 73 × 70 cm |
| Gewicht | ca. 80 kg |
| Leistungsaufnahme | 400 W |
| Stromversorgung | 110–230 V, 50/60 Hz |
| Lampenanzahl | 20 Stück |
| Probentemperatur | 25 ± 5 °C |
| Spektralbereiche | 2 |
| Bestrahlungsstärke UVA | 8 mW/cm² |
| Bestrahlungsstärke UVA+ | 10 mW/cm² |
| Bestrahlungsstärke UVB | 5 mW/cm² |
| Bestrahlungsstärke UVC | 12 mW/cm² |
| Lampenlebensdauer UVA | bis zu 4.000 h |
| Lampenlebensdauer UVB | bis zu 4.000 h |
| Lampenlebensdauer UVC | bis zu 9.000 h |
| Betriebstemperatur | 10 bis 40 °C |
| Luftfeuchtigkeit | unter 80 %, nicht kondensierend |
Spektralbereiche BS-04
| UVC | 200–280 nm |
| UVB | 280–315 nm |
| UVA | 315–400 nm |
Materialprüfung in der UV-Testkammer: flächige Proben und Bauteile
Die BS-04 ist die Kammer für die Fälle, in denen die Probe nicht in die Hand passt: Bleche, Folien, Platten, montierte Bauteile. Der Probenträger misst 78 × 60 cm, bestrahlt wird von einer Seite – und genau das ist die richtige Geometrie für eine Materialprüfung, denn ein Bauteil bekommt im Einsatz die Strahlung auch nur von oben.
Geprüft wird damit, was UV-Strahlung mit dem Material macht: Vergilbung, Kreidung, Versprödung, Verlust der Schlagzähigkeit, Farbabweichung. Der Versuch endet bei einer erreichten Dosis, nicht nach einer Anzahl von Tagen – die Steuerung UV-MAT führt ihn dosisgeführt, und damit sind zwei Prüfungen im Abstand von Monaten miteinander vergleichbar.
Wo beidseitig bestrahlt werden muss oder flüssige Proben im Spiel sind, ist die BS-05 die passende Kammer; wo es um mehrere kleinere Proben je Charge geht, die BS-03. Was bei der UV-Alterung von Kunststoffen physikalisch geschieht, steht unter UV-Alterung und Farbechtheit.
Die beiden Bestrahlungssteuerungen im Vergleich
| Merkmal | | |
|---|---|---|
| Display | kapazitives Touchdisplay | monochrom, 128 × 64 px |
| Speicher | USB-Stick | – |
| Anzahl Kanäle | 2 | 2 |
| Bestrahlungsstärke-, Dosis- und Temperaturmessung | ja | ja |
| Zeit- und dosisgesteuerte Bestrahlungen | ja | ja |
| Aufzeichnungen von Messungen | ja | – |
| Oszilloskopansicht | ja | – |
| Screenshots auf USB-Stick speicherbar | ja | – |
| Pausieren und Wiederstarten von Bestrahlungen | ja | – |
| Notizen und Kommentare zur Bestrahlung hinzufügen | ja | – |
| Remotesteuerung vom PC | ja | – |
| Bestrahlungsprotokolle | auf USB-Stick | am PC |
| Benutzersteuerung und Adminmodus | ja | – |
| Einfache Firmware-Upgrades | ja | ja |
Beide Steuerungen nutzen dieselben Sensoren; ein Sensor lässt sich also an beiden Geräten verwenden.
Bestellnummern, Lieferumfang, Zubehör und Versionen
| Ausführung | Bestellnummer |
|---|---|
| BS-04 | 860904 |
Die Kammer wird mit Lampen, Sensorhalter und Steuerung geliefert. Bitte geben Sie die gewünschten Spektralbereiche bei der Bestellung an.
| Ausführung | Bestellnummer |
|---|---|
| UV-MAT Touch | 820930 |
| UV-MAT | 820920 |
Die Kammer wird über den UV-MAT gesteuert – wahlweise als UV-MAT mit grafischem Display oder als UV-MAT Touch mit 5-Zoll-Touchdisplay und Oszilloskopansicht. Beide messen die Bestrahlungsstärke und schalten dosisgesteuert ab.
| Bezeichnung | Bestellnummer |
|---|---|
| PC-Software für den UV-MAT Touch | 860901 |
| Bezeichnung | Bestellnummer |
|---|---|
| Abschwächer für Lampen | 870000 |
| Flächenabschwächer | 870001 |
| Inertgas-Box UVA | 86802-iA |
| Inertgas-Box UVC | 86802-iC |
Die Abschwächer setzen die Bestrahlungsstärke herab – wahlweise vor einzelnen Lampen oder über die gesamte Fläche. Die Inertgas-Box erlaubt Bestrahlungen unter Schutzatmosphäre.
| Bezeichnung | Nummernkreis |
|---|---|
| Lampen und Ersatzlampen | 8608XX |
| Radiometersensoren | 8144XX |
Lampen und Sensoren tragen je nach Spektralbereich eine eigene Nummer; das Datenblatt nennt deshalb nur den Nummernkreis. Die Sensoren finden Sie unter Radiometer-Sensoren. Bitte sprechen Sie uns für die passende Bestückung an.
| Leistung | Bestellnummer |
|---|---|
| Werkskalibrierung | 710000 |
| DAkkS-Kalibrierung nach ISO/IEC 17025 | 17025 |
Akkreditierte Kalibrierung nach ISO/IEC 17025 in unserem eigenen Kalibrierlabor. Die Kalibrierungen sind als Werks- und als DAkkS-Kalibrierung erhältlich und auf Normale der PTB rückgeführt.
