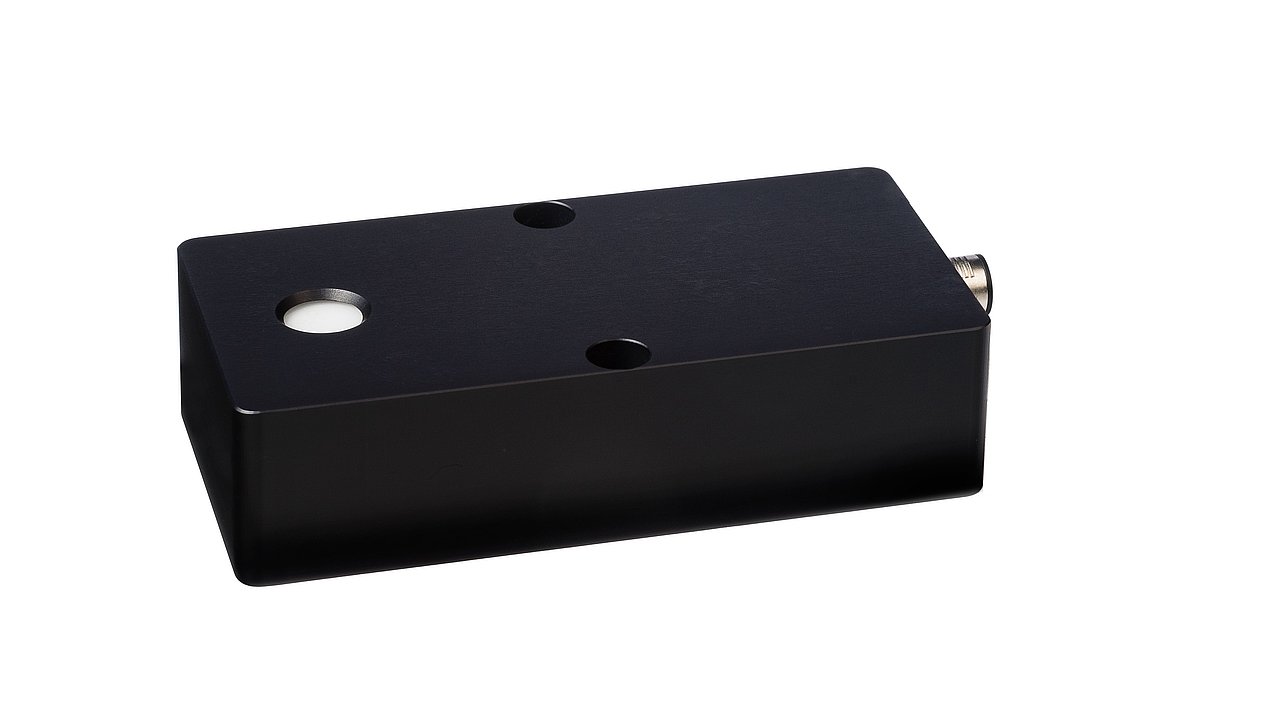

PLC.D – digitale UV-Sensoren für die SPS
Die PLC.D-Sensoren sind einbaufertige UV-Sensoren mit digitalem Ausgang. Damit sind zuverlässige und wiederholgenaue Bestrahlungsstärkemessungen in UV-Anlagen möglich. Der 24-Bit-Wandler im Sensor erfasst Bestrahlungsstärken bis 0–10.000 mW/cm² mit einer Auflösung von 0,001 mW/cm², die Kalibrierunsicherheit liegt bei 4,5–6,0 % (k = 2). Durch die kompakte Bauform und die sieben Spektralbereiche sind die Sensoren vielseitig einsetzbar, z. B. in
- Verpackungsanlagen
- Entkeimungsanlagen
- Anlagen zur Oberflächenaktivierung
- UV-Härtungsanlagen
- Alterungsanlagen
- und vielen weiteren Anwendungen
Mit den integrierten 24-Bit-ADCs schließen die PLC.D-Sensoren die Lücke zwischen der industriellen Fertigung und hochpräzisen Laborgeräten. Als Anschluss stehen RS-485, RS-232 oder USB zur Verfügung. Die Datenauswertung erfolgt direkt in den PLC.D-Sensoren, die Messwerte sind mit einer CRC-16-Prüfsumme vor Übertragungsfehlern geschützt. Die PLC.D-Sensoren enthalten zudem alle Informationen für eine lückenlose Kalibrierung nach ISO/IEC 17025 oder eine Werkskalibrierung.
Verschiedene Funktionen wie Softwaretriggerung, Hardwaretrigger oder kontinuierliche Datenübermittlung sind über Klartextbefehle parametrisierbar.
Beispielbefehle:
- DS_MeasResult? Anfrage des Messergebnisses
- DS_SerialNr? Abfrage der Seriennummer
- DS_Firmware? Abfrage der Firmwareversion
- DS_MeasAVG?! Anfrage/Befehl zur Mittelung
- DS_CalibDate?: Anfrage des Kalibrierdatums
- DS_StartMeas! Befehl Messung starten
- DS_DataMode? Anfrage des Messmodus: Software-Polling, Hardware-Trigger oder kontinuierlich
Die Sensoren mit RS-485-/RS-232-Anschluss arbeiten mit einer Betriebsspannung von 24 V und enthalten einen Triggereingang und Data-Ready-Ausgang. Die Sensoren mit USB-Anschluss benötigen keine externe Versorgung.
Optional bieten wir einen Multiplexer an. Der PLC.D-Multiplexer verbindet bis zu acht PLC.D-Sensoren mit einer SPS. Die SPS-Kommunikation mit dem PLC.D Multiplexer erfolgt mittels RS-485. Dieser schaltet die Kommunikation zwischen den angeschlossenen PLC.D-Sensoren um. Somit wird nur eine SPS-Verbindung benötigt. Die Sensoren werden an den Multiplexer per RS-232 angeschlossen und von diesem versorgt. Der PLC.D Multiplexer wird mit 24 V Gleichspannung (DC) betrieben.
Für spektral aufgelöste Messungen mit CCD-Zeile ist der PLC.D nicht gebaut – dafür stehen die Spektralradiometer der UVpad-Reihe.
| Produktart | UV-Sensor: Digitale Sensoren mit RS-485, RS-232 oder USB und Kalibrierstatus im Datenprotokoll |
| Spektralbereich | UVC 200–280 nm, UVB 280–315 nm, UVA 315–400 nm, UVA+ 330–455 nm, UVBB 230–400 nm, VISB 400–480 nm, VIS 380–780 nm |
| Messbereich | 0–10.000 mW/cm²; 0–10.000 µW/cm² (optional) |
| Kalibrierunsicherheit (typ.) | 4,5–6,0 % (k = 2) |
| Ausgang / Schnittstelle | Anschluss: Einbaustecker M8, 8-polig; Schnittstellen: RS-485 / RS-232 (Trigger-In, Dataready) oder USB |
| Zeitauflösung | bis 16,7 Hz |
| Kalibrierung | Werkskalibrierung |
| Normen / Richtlinien | keine produktspezifische Norm; Kalibrierung nach DIN EN ISO/IEC 17025:2018 möglich |
| Geeignet für | UV-Desinfektion; Wasser- und Umwelttechnik; Automatisierung und Prozessintegration; Verpackung und Abfülltechnik |
| Nicht geeignet für | spektral aufgelöste Messung (Peakwellenlänge, Bandbreite); Bestrahlungsstärken über 10000 mW/cm² (Standardbereich); Sensortemperaturen über 60 °C; Einsatz unter Wasser oder unter Druck |
| Datenblattversion | Rev. 2026-09-08 (D_digitaler_Sensor_PLC.D.pdf) |
Die oben genannte Kalibrierunsicherheit ist die erweiterte Unsicherheit der Kalibrierung (k = 2, Vertrauensniveau rund 95 %) und gilt für die Kalibrierquelle und die Kalibrierbedingungen. Die Messunsicherheit im Einsatz ist größer: Hinzu kommen die spektrale Fehlanpassung an der eingesetzten Quelle, die Sensortemperatur, die Alterung seit der Kalibrierung sowie Abstand und Ausrichtung zur Quelle. Wie sich daraus ein Unsicherheitsbudget ergibt, steht unter Messunsicherheit in der UV-Messtechnik.
Highlights der digitalen PLC UV-Sensoren mit RS-485 und USB
- Klartext-ASCII-Kommunikation mit Prüfsumme
- Direkter Betrieb an SPS
- Langzeitstabil und rekalibrierbar
- Sieben Spektralbereiche
- Drei Messmodi

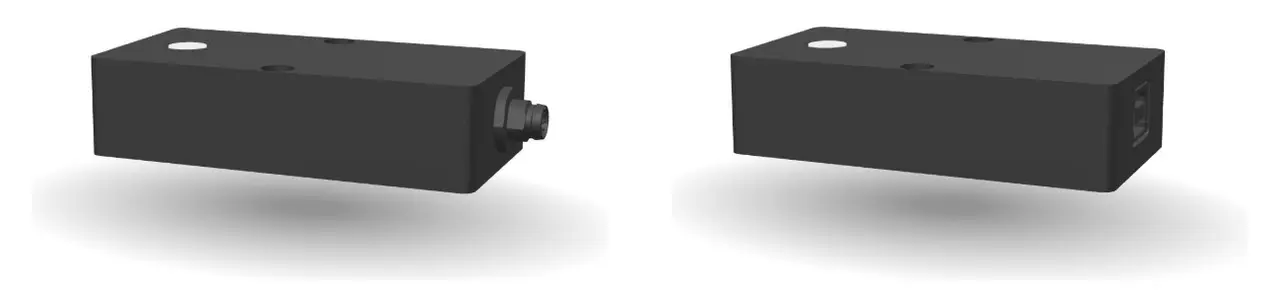

PLC.D-Sensoren als 3D-Modell ansehen
Beide Anschlussvarianten von allen Seiten betrachten, drehen und zoomen – direkt im Browser.
Die digitalen Sensoren PLC.D lassen sich im 3D-Produktviewer von allen Seiten betrachten – originalgetreu aus den CAD-Konstruktionsdaten, sowohl in der Ausführung mit RS485/RS232 als auch mit USB. So sind Gehäuseform und Anschlusslage vor dem Einbau geklärt.
Technische Daten PLC.D-Sensoren
| Betriebsspannung | 24 V (RS-485 / RS-232) |
| 5 V (USB) | |
| Stromaufnahme | < 15 mA (RS-485 / RS-232) |
| < 100 mA (USB) | |
| Messbereiche | 0–10.000 mW/cm² |
| 0–10.000 µW/cm² (optional) | |
| Auflösung | 0,001 mW/cm² |
| 0,001 µW/cm² (optional) | |
| Abmessungen | 80 × 40 × 20 mm |
| Gewicht | 150 g |
| Anschluss | Einbaustecker M8, 8-polig |
| Phoenix Contact #1523492 | |
| SACC-DSI-M8MS-8CON-M8/0,5 | |
| I/O, RS-485 / RS-232 | Trigger-In, Dataready |
| I/O, USB | keine |
| Betriebstemperatur | 0 bis 60 °C |
| Lagertemperatur | -10 bis 60 °C |
| Luftfeuchtigkeit | < 80 %, nicht kondensierend |
| Kommunikation | 115.200 Baud, 8 Datenbits, 1 Stoppbit |
| keine Parität | |
| RS-485: FULL-DUPLEX | |
| Antwortzeit, typisch | 60 ms |
| Antwortzeit, maximal | 200 ms |
| Kalibrierunsicherheit (typ.) | 4,5–6,0 % (k = 2) |
| Linearitätsfehler | < 1 % |
| Alterung / Jahr | < 3 % |
| UVC | 200–280 nm |
| UVB | 280–315 nm |
| UVA | 315–400 nm |
| UVA+ | 330–455 nm |
| UVBB | 230–400 nm |
| VISB | 400–480 nm |
| LUX | 380–780 nm, V(λ) |
Häufige Fragen: PLC.D digitale UV-Sensoren
Der PLC.D sendet den Messwert der Bestrahlungsstärke als ASCII-Telegramm mit CRC-16-Prüfsumme; zusätzlich überträgt er Seriennummer, Spektralbereich, Kalibrierdatum und Temperatur des Sensors. Die Steuerung erkennt damit, ob der angeschlossene Sensor der richtige ist und ob das Kalibrierintervall von 12 Monaten überschritten wurde. Der Messbereich reicht bis 10 000 mW/cm², optional bis 10 000 µW/cm² für schwache Quellen.
Über den optionalen Sensor-Multiplexer lassen sich bis zu acht PLC.D-Sensoren über eine RS-485-Verbindung an der SPS betreiben und einzeln abfragen; die Sensoren selbst hängen per RS-232 am Multiplexer. Das ist für Anlagen mit mehreren Lampen oder Bahnbreiten gedacht, etwa Trockner mit einem Sensor je Strahler. Jeder Sensor behält seine eigene Kalibrierung; die Auswertung kann die Werte vergleichen und einen einzelnen abfallenden Strahler erkennen.
Wenn die Steuerung mehr als einen Zahlenwert braucht: Der digitale Sensor meldet Kalibrierstatus und Temperatur mit, ist unempfindlich gegen Störungen auf langen Leitungen und lässt sich über den Multiplexer mit bis zu acht Sensoren an einer SPS-Schnittstelle betreiben. Der analoge PLC-Sensor mit 4–20 mA oder 0–10 V bleibt die einfachere Lösung, wenn ein freier Analogeingang vorhanden ist und nur die Bestrahlungsstärke überwacht wird. Beide messen in denselben sieben Spektralbereichen.
Der Kalibrierschein weist die erweiterte Kalibrierunsicherheit mit k = 2 aus; für die PLC.D-Sensoren liegt sie typisch bei 4,5–6,0 %. Im laufenden Betrieb ist die Messunsicherheit größer, weil spektrale Fehlanpassung an der eingesetzten Quelle, Sensortemperatur, Alterung und Messgeometrie hinzukommen. Wie sich daraus ein Unsicherheitsbudget ergibt, steht unter Messunsicherheit in der UV-Messtechnik.
Durch die permanente Überwachung der Strahler mit fest verbauten UV-Sensoren wird eine präzise Kontrolle gewährleistet. Dies wird Inline-Monitoring genannt. Ein Abgleich von Dosis und Bestrahlungsstärke kann optional mit dem curelog oder UVpad erfolgen, die aufgrund ihrer Bauform direkt auf dem Band platziert werden.
Die PLC.D UV-Sensoren eignen sich für die Messung von PWM-gedimmten LEDs (Puls width modulation). Durch die interne Mittelung wird der zeitliche Mittelwert der Bestrahlungsstärke präzise ausgegeben. Aus dem gleichen Grund können aber keine einzelnen Pulse oder Blitze gemessen werden.
Wir empfehlen eine Rekalibrierung alle 12 Monate. Senden Sie die PLC.D UV-Sensoren hierfür an uns zurück. Ideal ist es, wenn Sie vor der Rücksendung an uns ein aktuelles Angebot einholen. Mit Eingang der Bestellung und des PLC.D UV-Sensors können wir dann gleich mit der Rekalibrierung beginnen. Hierfür benötigen wir in der Regel 1 Woche bei Werkskalibrierungen und 2-3 Wochen für Kalibrierungen nach ISO/IEC 17025.
Bestellnummern, Lieferumfang, Zubehör und Versionen
| Spektralbereich | Bestellnummer |
|---|---|
| UVC | 800010 |
| UVB | 800020 |
| UVA | 800032 |
| UVA+ | 800047 |
| UVBB | 800012 |
| VISB | 800041 |
| LUX | 800061 |
Lieferumfang: PLC.D-Sensor und Werkskalibrierschein. Bitte geben Sie den gewünschten Spektralbereich bei der Bestellung an.
| Spektralbereich | Bestellnummer |
|---|---|
| UVC | 800110 |
| UVB | 800120 |
| UVA | 800132 |
| UVA+ | 800147 |
| UVBB | 800112 |
| VISB | 800141 |
| LUX | 800161 |
| Spektralbereich | Bestellnummer |
|---|---|
| UVC | 800210 |
| UVB | 800220 |
| UVA | 800232 |
| UVA+ | 800247 |
| UVBB | 800212 |
| VISB | 800241 |
| LUX | 800261 |
Die USB-Ausführung wird über den USB-Anschluss versorgt und braucht keine eigene Spannungsversorgung.
| Länge | Bestellnummer |
|---|---|
| Kabel, 1,5 m | 920314-1.5 |
| Kabel, 3 m | 920314-3 |
| Kabel, 5 m | 920314-5 |
| Kabel, 10 m | 920314-10 |
| Bestellnummer | 800008 |
|---|---|
| Betriebsspannung | 24 V |
| Eingangsstrom | < 500 mA |
| Anschluss SPS | RS485 |
| Anschluss Sensoren | 24 V + RS232 |
| Sensorenanschlüsse | 8 Stück |
| Sensorenanschluss, PINs | 4-polig (24 V + RS232) |
| Anschluss USB | für Firmwareupdates |
| Maße, ca | 21,2 × 10,5 × 7,3 cm |
Der Multiplexer verbindet bis zu acht PLC.D-Sensoren mit einer Steuerung: Die Sensoren hängen über RS-232 daran, zur SPS geht eine RS-485-Leitung.
| Bestellnummer | 860507 |
|---|---|
| Betriebsspannung | 24 V |
| Eingangsstrom | < 1,5 A max (Puls) |
| Öffnungzeit | ca. 2 ms |
| Öffnungzeit, Delay | ca. 22 ms |
| Verschlusszeit | ca. 50 ms |
Für periodische Referenzmessungen schützt der elektrisch ansteuerbare Shutter den Sensor vor Verschmutzung und – bei sehr hohen Bestrahlungsstärken – vor Alterung.
| Leistung | Bestellnummer |
|---|---|
| Werkskalibrierung | 710000 |
| DAkkS-Kalibrierung nach ISO/IEC 17025 | 17025 |
Akkreditierte Kalibrierung nach ISO/IEC 17025 in unserem eigenen Kalibrierlabor. Bei Auslieferung ist der Sensor bereits werkskalibriert.
