UV-Sonden: Kalibrierte Präzisionsinstrumente für schwer zugängliche Messpunkte
Die UV-Sonden von Opsytec messen die Bestrahlungsstärke an schwer zugänglichen Messpunkten. Sie sind in drei Ausführungen und den Standardlängen 15 cm und 30 cm erhältlich; mit einem Außendurchmesser von nur 6 mm und einer Betriebstemperatur der Sonde bis 200 °C ergänzen sie die Radiometer RMD sowie die Spektralradiometer UVpad E und SR900. Alle UV-Sonden besitzen einen Diffusor, der die absolute Bestrahlungsstärkemessung ermöglicht und bei nicht senkrechter Bestrahlung die erforderliche Kosinuskorrektur sichert.
Die UV-Sonden, auch UV-Probes genannt, sind zusammen mit den Radiometern rückführbar auf die PTB kalibriert, nachkalibrierbar und werden mit Werkskalibrierzertifikat ausgeliefert.

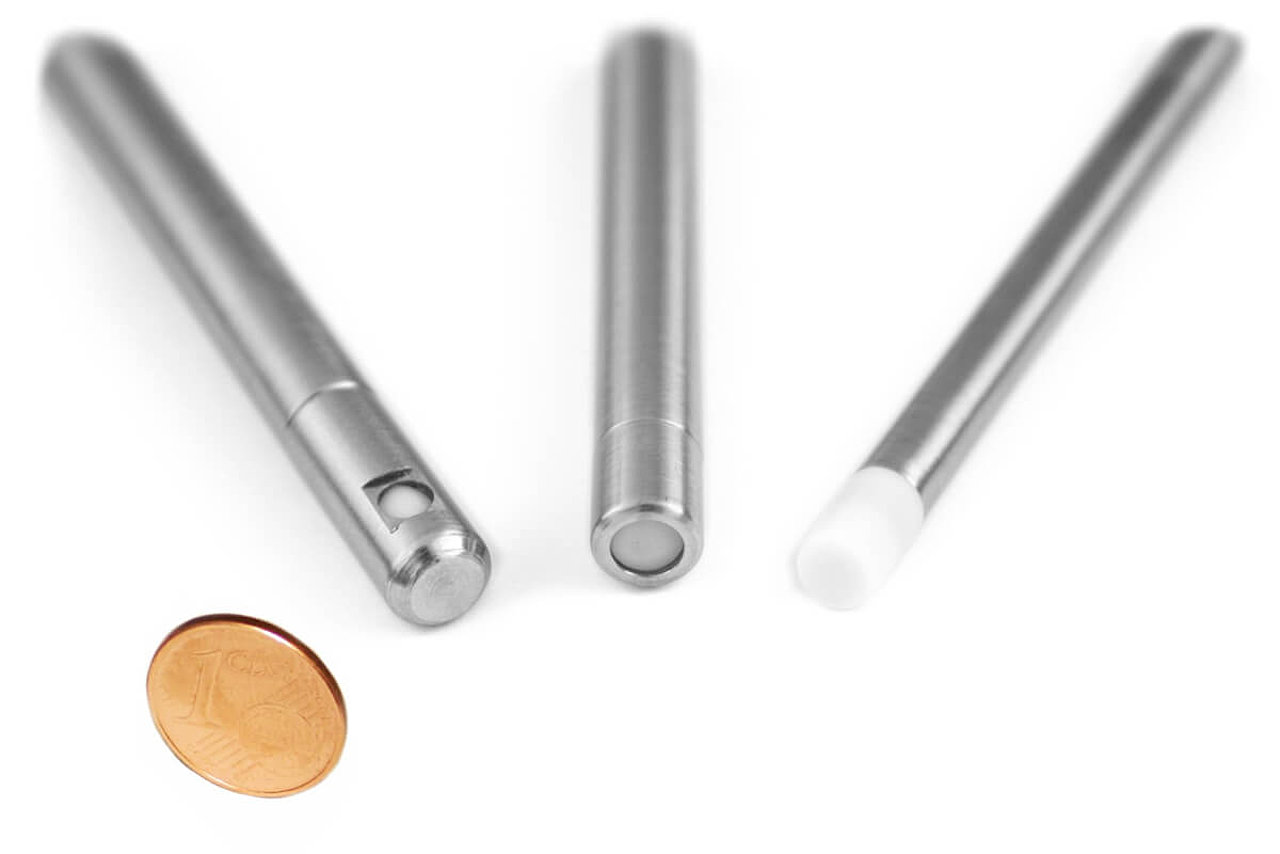

Die Side-on- und Head-on-Versionen sind geeignet für Bestrahlungsstärkemessungen z. B. von Hg-Mitteldruckstrahlern oder der desinfektionswirksamen UVC-Bestrahlungsstärke (UVGI). Die „integrating“ Version misst in alle Raumrichtungen und ist damit als Eingangsoptik für Spektralradiometer zur Erfassung der Lampenspektren konzipiert.
Für die Verwendung mit einem Radiometer enthält unser Standardsortiment sieben Spektralbereiche und drei Messbereiche. Durch die integrierte Elektronik können mehrere UV-Sonden an ein Radiometer angeschlossen werden.

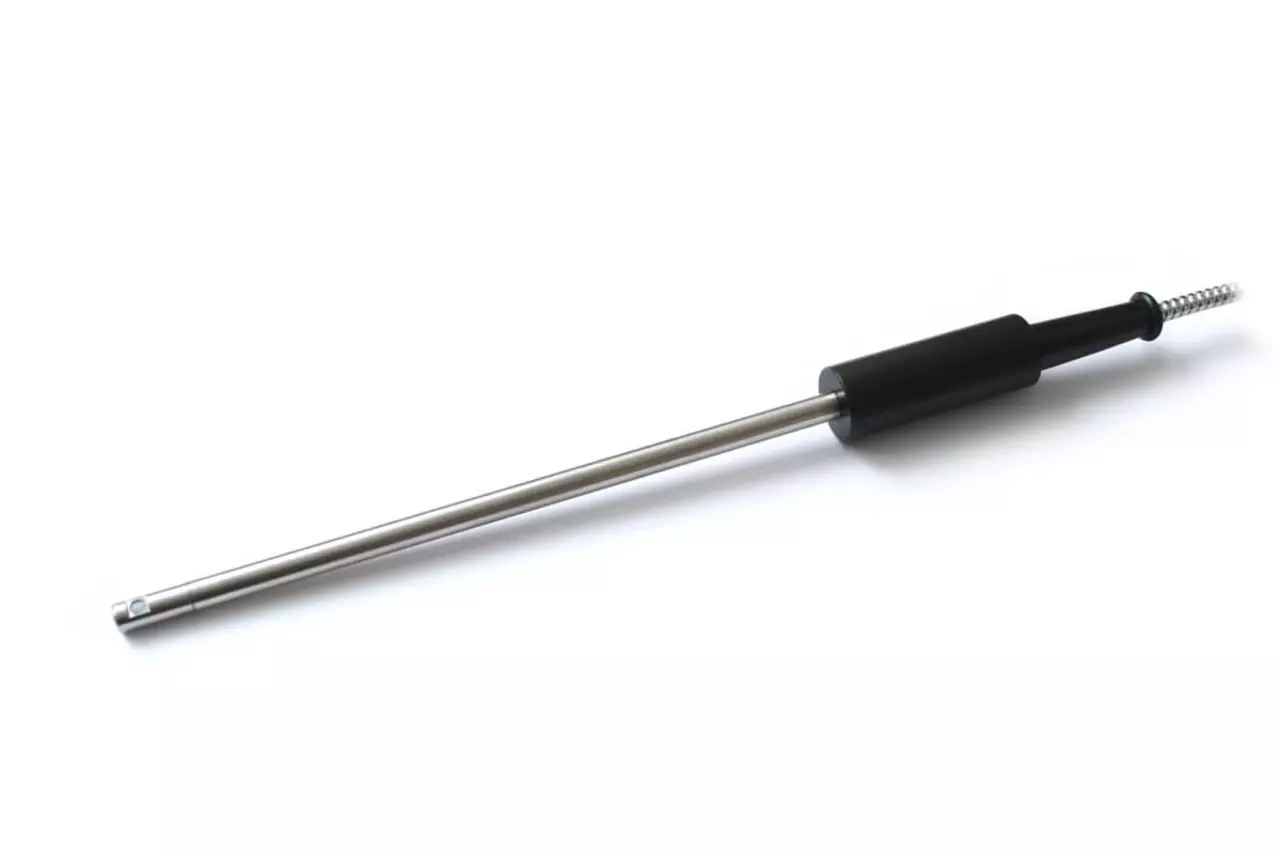

Für die Verwendung mit einem Spektralradiometer werden die UV-Sonden mit einem wechselbaren SMA-Anschluss geliefert.
| Produktart | UV-Sensor: Kompakte Sonden für schwer zugängliche Messstellen, bandselektiv oder als Lichtleiter |
| Spektralbereich | 200–780 nm |
| Messbereich | sensorabhängig (Wechselsensor) |
| Kalibrierunsicherheit (typ.) | 4,5–6,0 % (k = 2) |
| Ausgang / Schnittstelle | RMD, UVpad E, SR900, SMA |
| Zeitauflösung | analoges Sensorsignal, durch das Messgerät bestimmt |
| Kalibrierung | Werkskalibrierung |
| Normen / Richtlinien | keine produktspezifische Norm; Kalibrierung nach DIN EN ISO/IEC 17025:2018 möglich |
| Geeignet für | UV-Härtung und Photopolymerisation; Optik und Präzisionsbauteile; Elektronik und Halbleiter |
| Nicht geeignet für | spektral aufgelöste Messung (Peakwellenlänge, Bandbreite); Sensortemperaturen über 200 °C; Einsatz unter Wasser oder unter Druck; Handmessung ohne Messgerät oder SPS |
| Datenblattversion | Rev. 2026-09-08 (d_uv_probes_sonden.pdf) |
Die oben genannte Kalibrierunsicherheit ist die erweiterte Unsicherheit der Kalibrierung (k = 2, Vertrauensniveau rund 95 %) und gilt für die Kalibrierquelle und die Kalibrierbedingungen. Die Messunsicherheit im Einsatz ist größer: Hinzu kommen die spektrale Fehlanpassung an der eingesetzten Quelle, die Sensortemperatur, die Alterung seit der Kalibrierung sowie Abstand und Ausrichtung zur Quelle. Wie sich daraus ein Unsicherheitsbudget ergibt, steht unter Messunsicherheit in der UV-Messtechnik.
Highlights der UV Sonden
- Durchmesser nur 6 mm
- Messung an schwer zugänglichen Stellen
- UV-Diffusor für präzise Messungen
- 7 Spektralbereiche verfügbar
- Für Radiometer oder Spektralradiometer
- Langzeitstabil und rekalibrierbar

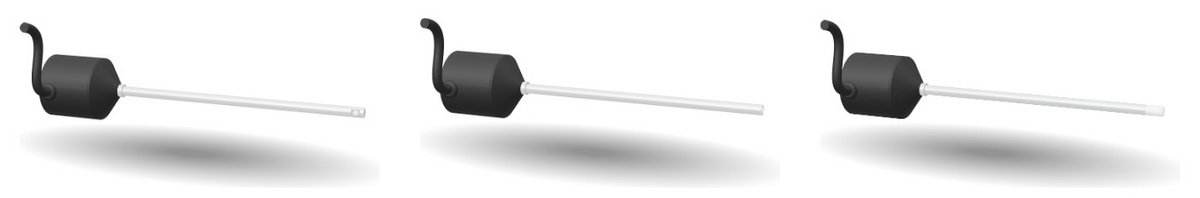

UV-Sonden als 3D-Modell ansehen
Alle drei Sondenköpfe von allen Seiten betrachten, drehen und zoomen – direkt im Browser.
Die UV-Sonden lassen sich im 3D-Produktviewer von allen Seiten betrachten – originalgetreu aus den CAD-Konstruktionsdaten. Hinterlegt sind die Ausführungen side-on, head-on und integrating, sodass sich die Kopfformen direkt vergleichen lassen.
Technische Daten UV-Sonden
| Durchmesser, Sonde | Ø 6 mm |
| Länge, Sonde | 15 cm oder 30 cm |
| Durchmesser, Elektronik | 40 mm |
| Länge, Elektronik | ca. 40 mm |
| Gewicht | ca. 200–350 g |
| Anschlusskabel | 2 m |
| Betriebstemperatur, Sonde | 0 bis 200 °C |
| Betriebstemperatur, Elekt. | 0 bis 60 °C |
| UVC | 200–280 nm |
| UVB | 280–315 nm |
| UVA | 315–400 nm |
| UVA+ | 330–455 nm |
| UVBB | 230–400 nm |
| VISB | 400–480 nm |
| LUX | 380–780 nm, V(λ) |
Häufige Fragen: UV-Sonden
Die Sonden werden mit 15 cm oder 30 cm Länge geliefert und haben einen kleinen Sondendurchmesser, sodass sie durch Öffnungen von wenigen Millimetern in Rohre, Kanäle oder Kammern reichen. Die Elektronik sitzt in einem separaten Gehäuse am Kabel und bleibt außerhalb der Messstelle; Das Elektronikgehäuse ist etwa 40 mm lang.
Es gibt drei Ausführungen: seitlich messend für die Bestrahlungsstärke an einer Rohrwand, frontal messend in Richtung der Sondenachse und eine integrierende Sonde, die Strahlung aus allen Richtungen erfasst, etwa in einer Bestrahlungskammer mit mehreren Lampen. Die bandselektiven Sonden liefern ihr Signal an das RMD; die Lichtleiterausführung mit SMA-Anschluss führt das Licht zum Spektralradiometer UVpad E oder SR900 für eine spektrale Messung.
Ja, für die Sonde gilt ein höherer Temperaturbereich als für die Elektronik, weil nur die Spitze in die heiße Zone reicht; die Sonde ist bis 200 °C zugelassen, die Elektronik bis 60 °C. Typische Einsätze sind Messungen im Innenraum von UV-Trocknern, in Lampenkühlkanälen oder in Reaktoren, in denen ein 40-mm-Sensorkopf nicht Platz findet oder zu heiß würde.
Der Kalibrierschein weist die erweiterte Kalibrierunsicherheit mit k = 2 aus; für die UV-Sonden liegt sie typisch bei 4,5–6,0 %. Im laufenden Betrieb ist die Messunsicherheit größer, weil spektrale Fehlanpassung an der eingesetzten Quelle, Sensortemperatur, Alterung und Messgeometrie hinzukommen. Wie sich daraus ein Unsicherheitsbudget ergibt, steht unter Messunsicherheit in der UV-Messtechnik.
Bestellnummern, Lieferumfang, Zubehör und Versionen
| Spektralbereich | Bestellnummer |
|---|---|
| UVC | 814410p15 |
| UVB | 814420p15 |
| UVA | 814432p15 |
| UVA+ | 814447p15 |
| UVBB | 814411p15 |
| VISB | 814443p15 |
| LUX | 814461p15 |
Diese Sonden werden am Radiometer RMD Pro betrieben.
| Bezeichnung | Wert |
|---|---|
| Sensoranschluss | 5-polig, steckbar |
| Messbereiche | 0–10 W/cm² | 0–20 W/cm² (opt. -2) |
| Spektralbereich | Bestellnummer |
|---|---|
| UVC | 814410p30 |
| UVB | 814420p30 |
| UVA | 814432p30 |
| UVA+ | 814447p30 |
| UVBB | 814411p30 |
| VISB | 814443p30 |
| LUX | 814461p30 |
| Messgerät und Sondenlänge | Bestellnummer |
|---|---|
| UV-Sonde SMA UVpad E, 15 cm | 670027p15 |
| UV-Sonde SMA UVpad E, 30 cm | 670027p30 |
| UV-Sonde SMA SR900, 15 cm | 840320p15 |
| UV-Sonde SMA SR900, 30 cm | 840320p30 |
Diese Sonden werden über einen Lichtleiter an das UVpad E oder das SR900 angeschlossen.
| Bezeichnung | Wert |
|---|---|
| Durchmesser, Sonde | Ø 6 mm |
| Länge, Sonde | 15 cm oder 30 cm |
| Lichtleiter, Anschluss | SMA 905 |
| Lichtleiter, Länge | 1,5 m |
| Lichtleiter, Typ | UV-Quarzfaser | mit Metall-Ummantelung |
| Durchmesser, Anschluss | 15 mm |
| Gewicht | ca. 100–200 g |
| Betriebstemperatur, Sonde | 0 bis 200 °C |
