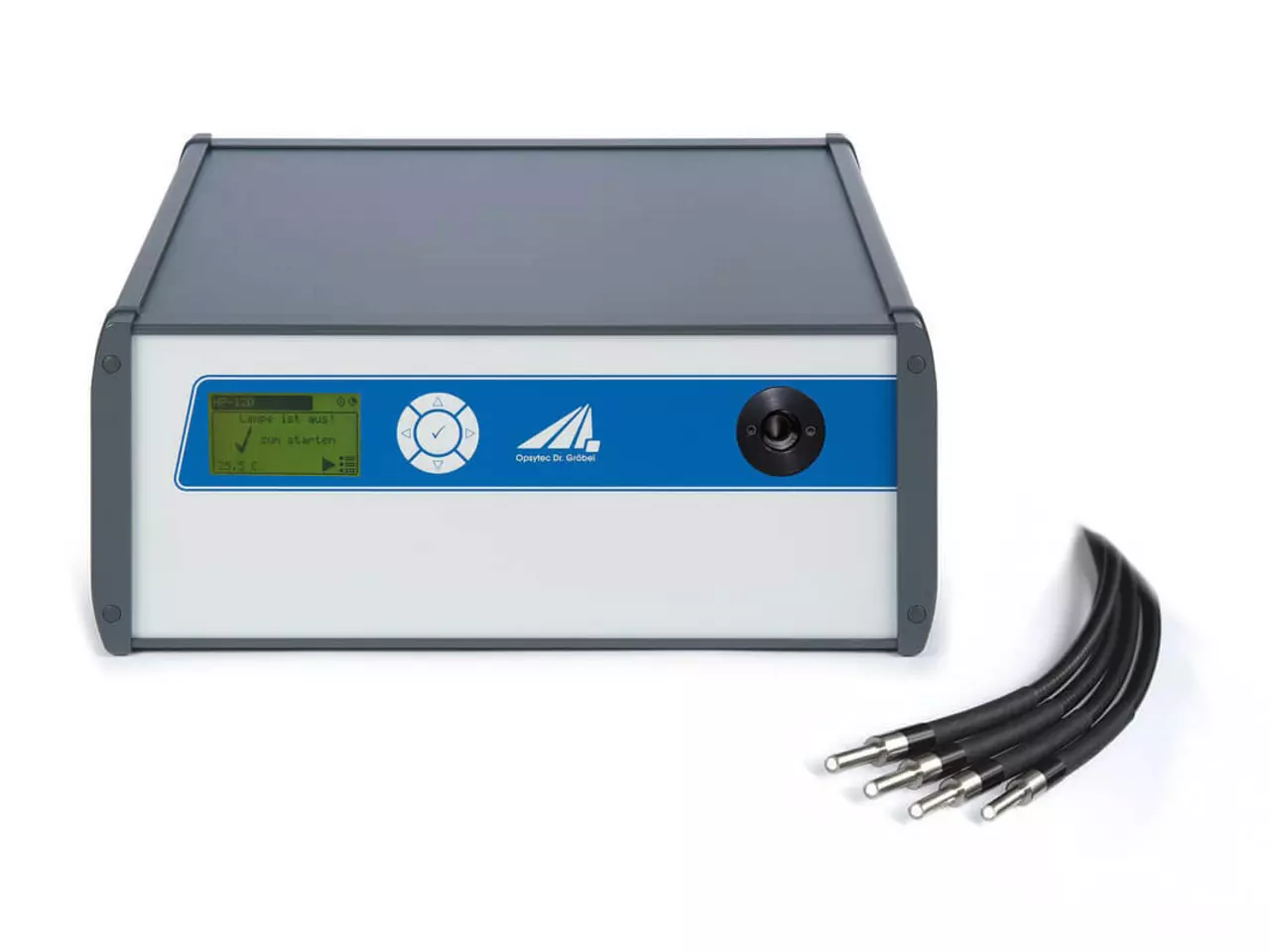

UV-Punktlichtquelle HP-120i
Die UV-Punktlichtquelle HP-120i ist eine mikroprozessorgesteuerte, zuverlässige und wirtschaftliche „kalte“ Lichtquelle zur Bestrahlung mit hochintensiver UV-A-Strahlung und blauem Licht. Der 120-W-Strahler emittiert von 280 bis 700 nm und erreicht je nach Lichtleiterkonfiguration UV-A-Bestrahlungsstärken bis 15.000 mW/cm². Der Wärmeeintrag in das Material wird durch das Fehlen unwirksamer roter und nahinfraroter Strahlungsanteile minimiert.
Der Punktstrahler verwendet einfach bis vierfach Lichtleiter in verschiedenen Konfigurationen zur flexiblen Bestrahlung einer oder mehrerer Punkte.
Zur Überprüfung der eingestellten Bestrahlungsstärke eignen sich unsere UV-Messgeräte und Radiometer.
Die Bestrahlungsdauer lässt sich mit einem digitalen Timer mit einer Auflösung von 0,1 s einstellen. Über externe Kontakte kann der Shutter per Fußschalter oder über eine SPS geschaltet werden.
Zum Erreichen gleichmäßiger Bestrahlungen ist die Lampenleistung stabilisiert. Die typische Strahlerlebensdauer liegt bei 2.000 Stunden.
Für eine Kalibrierung der Bestrahlungsstärke empfehlen wir, das auf eine PTB-Referenz kalibrierte Radiometer RM-12 mit den entsprechenden Sensoren zu verwenden.
Highlights der UV-Punktlichtquelle
- Bestrahlungsstärke von bis zu 15 W/cm² je nach Lichtleiterkonfiguration
- integrierter Shutter und Timer zur exakten Dosissteuerung
- Lampenlebensdauer 2000 h (typisch)
- Ein- und Mehrfachlichtleiter verfügbar
- Timer und Triggerfunktion einstellbar
- Grafisches Display
Anwendungen der UV-Punktlichtquelle
- UV-Kleben, -Härten und -Versiegeln
- Bestrahlung biologischer, pharmazeutischer und medizinischer Proben
- Materialprüfung
- Fluoreszenzanregung
Technische Daten UV-Punktlichtquelle HP-120i
| UV/VIS-Emission | ca. 8 W |
| UV-A-Emission | > 4 W |
| Wellenlänge | 280–700 nm |
| Einfach-Lichtleiter | Ø 5 oder 8 mm |
| Mehrfach-Lichtleiter | Ø 3 mm |
| Lichtleiter, Länge | 1 m, optional bis 4 m |
| Lampenleistung | 120 W |
| Strahlerlebensdauer | typisch 2000 h |
| Abmessungen | 305 mm x 358 mm x 145 mm |
| Gewicht | ca. 8,2 kg |
| Versorgungsspannung | 110–230 VAC, 50/60 Hz |
| Klassifizierung | Risikogruppe 3 nach DIN EN 62471:2009-03 |
| Betriebstemperatur | 5 bis 40 °C |
| Lagertemperatur | -10 bis 60 °C |
| Luftfeuchtigkeit | unter 80 %, nicht kondensierend |
Bestrahlungsstärke und Spektrum

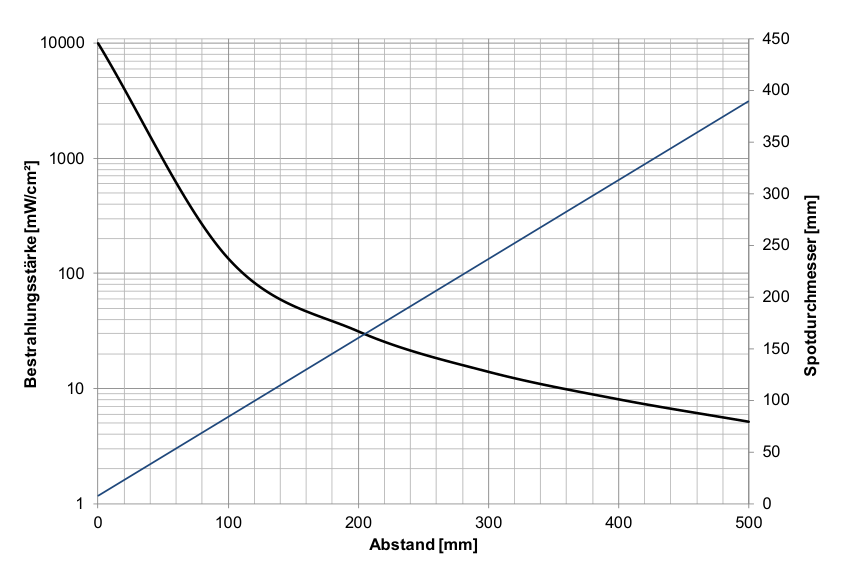

Die Bestrahlungsstärke fällt mit dem Abstand steil ab, während der bestrahlte Fleck größer wird. Die Kurve gilt für den Einfach-Lichtleiter mit 8 mm Durchmesser:
Direkt am Lichtleiter liegt die Bestrahlungsstärke bei etwa 10.000 mW/cm², in 100 mm Abstand bei etwa 100 mW/cm² und in 500 mm bei etwa 5 mW/cm². Der Spotdurchmesser wächst dabei von wenigen Millimetern auf etwa 400 mm. Bis zu 15.000 mW/cm² sind mit einer anderen Lichtleiterkonfiguration erreichbar; es sind orientierende Werte.

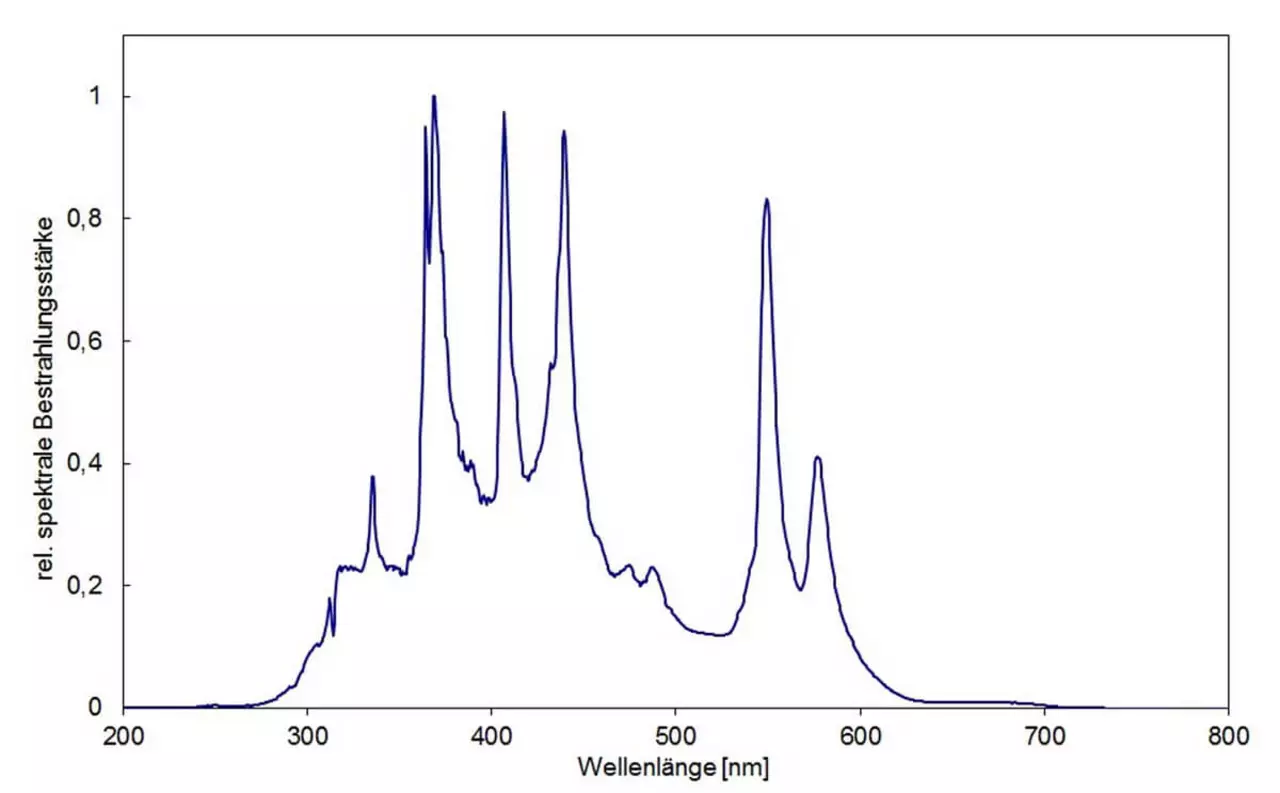

Der 120-W-Strahler emittiert von 280 bis 700 nm – hochintensive UV-A-Strahlung und blaues Licht, ohne die unwirksamen roten und nahinfraroten Anteile. Deshalb bleibt der Wärmeeintrag in das Material klein.
Das gemessene Spektrum steht in unserer Spektraldatenbank unter Quecksilber-Hochdrucklampe (mit Lichtleiter) zum Download.
Sicherheitshinweise
Das Gerät emittiert UV-Strahlung und intensives sichtbares Licht. UV-Strahlung ist unsichtbar und schädlich für Haut und Augen. Sie kann grauen Star in der Augenlinse, Netzhautentzündungen und Bindehautentzündungen hervorrufen. Blicken Sie nicht mit ungeschützten Augen in die Lichtquelle und tragen Sie beim Betrieb immer eine geeignete UV-Schutzbrille.
UV-Strahlung ruft außerdem Hautverfärbungen, Erytheme und Hautalterung hervor; verwenden Sie geeignete Kleidung, Handschuhe oder Sonnenschutzmittel – abhängig von der Bestrahlungsdosis.
Die Geräte sind nach DIN EN 62471:2009-03 „Photobiologische Sicherheit von Lampen und Lampensystemen“ ausgelegt und klassifiziert; der HP-120i fällt in die Risikogruppe 3.
Bei der Einrichtung von UV-Arbeitsplätzen und der Risikobewertung nach DIN EN 14255:2005 unterstützen wir Sie gern.
Bestellnummern, Lieferumfang, Zubehör und Versionen
| Ausführung | Bestellnummer |
|---|---|
| HP-120i | 860517 |
Lieferumfang: der HP-120i, die Originallampe und das Netzanschlusskabel; den Lichtleiter wählen Sie passend zur Bestrahlungsaufgabe.
| Ausführung | Bestellnummer |
|---|---|
| 1-fach Lichtleiter, Ø 8 mm | 860514L1 |
| 2-fach Lichtleiter, Ø 3 mm | 860514L2 |
| 3-fach Lichtleiter, Ø 3 mm | 860514L3 |
| 4-fach Lichtleiter, Ø 3 mm | 860514L4 |

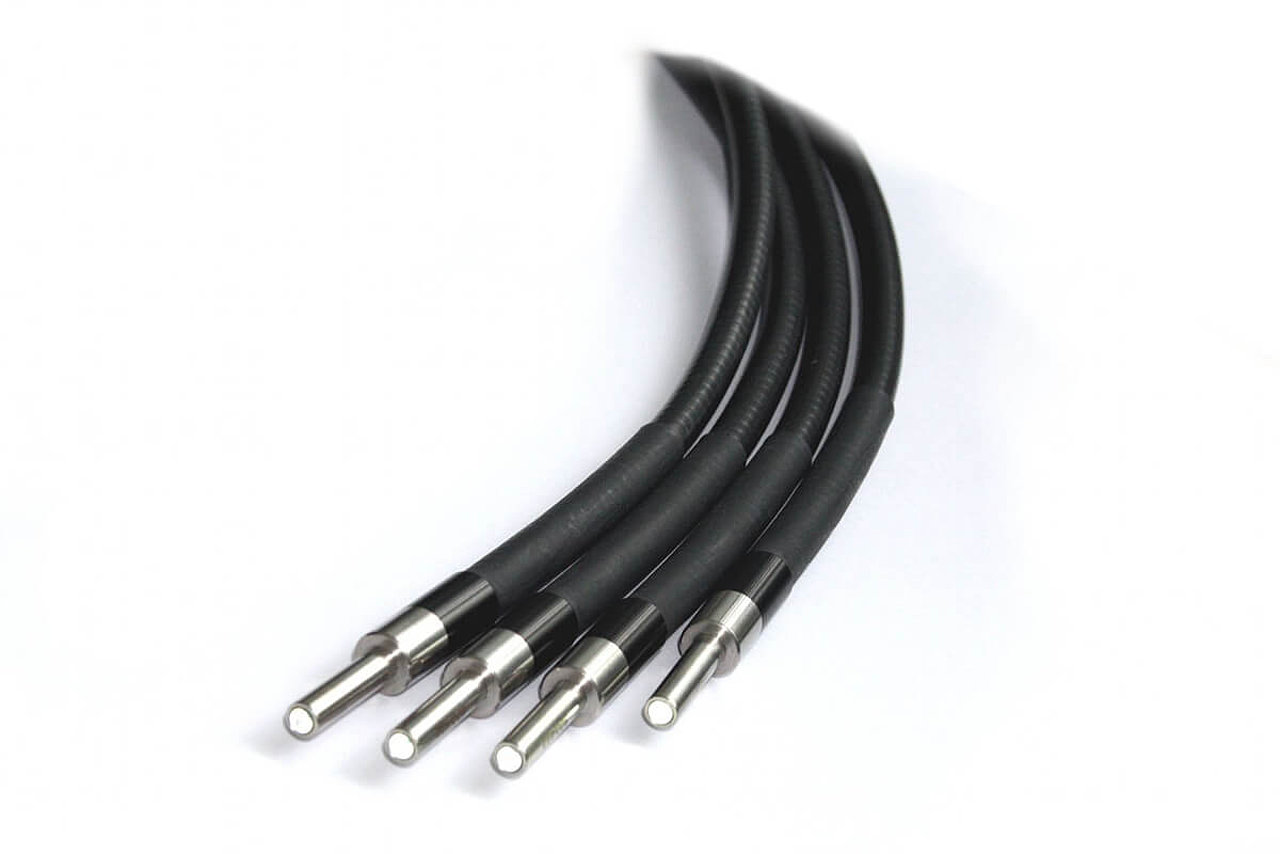

Der Einfach-Lichtleiter hat 8 mm Durchmesser, die Mehrfach-Lichtleiter je 3 mm. Standardlänge 1 m, auf Wunsch bis 4 m.
| Bezeichnung | Bestellnummer |
|---|---|
| Kondensor f = 25 mm | 860514/C |
| Fußschalter | 860515/FS |
| Shutterüberwachung | 860514SH |
| UV-Schutzbrille | 918800 |
Die UV-Schutzbrille schützt Augen und Umgebung vor Streustrahlung; die Lichtquelle ist nach DIN EN 62471 in Risikogruppe 3 eingestuft.
| Bezeichnung | Bestellnummer |
|---|---|
| Ersatzlampe | 860514/LQ |
Die Strahlerlebensdauer liegt typisch bei 2.000 h.
Arbeiten, in denen die UV-Punktlichtquelle HP-120i eingesetzt wurde:
- Application of electrospun chitosan-based nanofibers as immobilization matrix for biomolecules – Christ, H.; Daniel, N. P.; Solarczek, J. et al. · Applied Microbiology and Biotechnology · 2023
- The growth of Escherichia coli cultures under the influence of pheomelanin nanoparticles and a chelant agent in the presence of light – Fuentes-López, D.; Ortega-Zambrano, D.; Fernández-Herrera, M. A. et al. · PLOS ONE · 2022
- A Contactless Solid Surface Temperature Determination Using Phosphor Thermometry – 2021
- Photophysics of photothermal activation of plasmonic nanostructures – O'Neill, D. B. · 2021
Die Angaben stammen aus Crossref. Autorenschaft und Inhalt liegen bei den jeweiligen Arbeitsgruppen.
Für UV-Punktlichtquellen werden vor allem diese Regelwerke herangezogen:
- DIN EN 62471:2009-03 – Photobiologische Sicherheit von Lampen und Lampensystemen
- DIN EN ISO 3059 – Zerstörungsfreie Prüfung – Eindringprüfung und Magnetpulverprüfung – Betrachtungsbedingungen
- ASTM E1417/E1417M – Standard Practice for Liquid Penetrant Testing
Alle Regelwerke für UV-Punktlichtquellen stehen im Normen-Finder.
Verbindlich ist die jeweils gültige Ausgabe der Norm.
