UV-Handlampen für UVA und UVC: Lumineszenz zuverlässig erkennen
Die UV-Handlampen von Opsytec sind netzbetriebene UV-Strahler für den UVA- und UVC-Spektralbereich zum Nachweis lumineszierender und fluoreszierender Substanzen – etwa bei der Dokumentenprüfung, der Lecksuche, der Materialprüfung und dem Spurennachweis. Sie emittieren bei 254 nm und/oder 365 nm und erreichen rund 500 µW/cm² in 10 cm Abstand. Zwei Lampen je Gerät und ein Sperrfilter für sichtbares Licht machen auch schwache Lumineszenz erkennbar, die unter Raumlicht übersehen würde. Drei Versionen stehen zur Wahl: UVA, UVC und eine umschaltbare UVA/UVC-Handlampe.
Die UVA- und UVC-Handlampen sind mit jeweils zwei UV-Lampen ausgestattet, um eine möglichst hohe Bestrahlungsstärke auf der Probe zu erreichen. Alle Handlampen verfügen über VIS-Filter, welche das sichtbare Licht effektiv filtern. Somit kann selbst eine schwache Lumineszenz der Probe optimal detektiert werden.

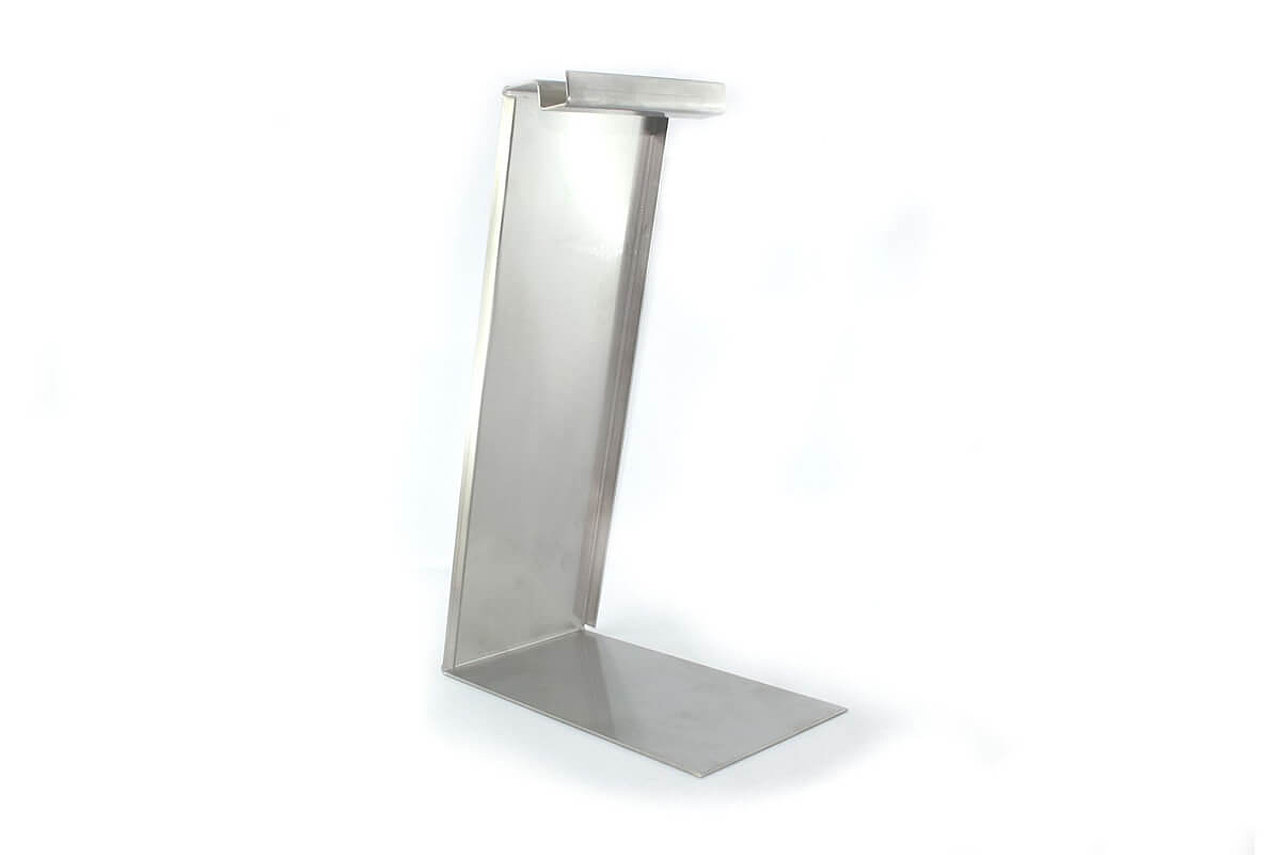

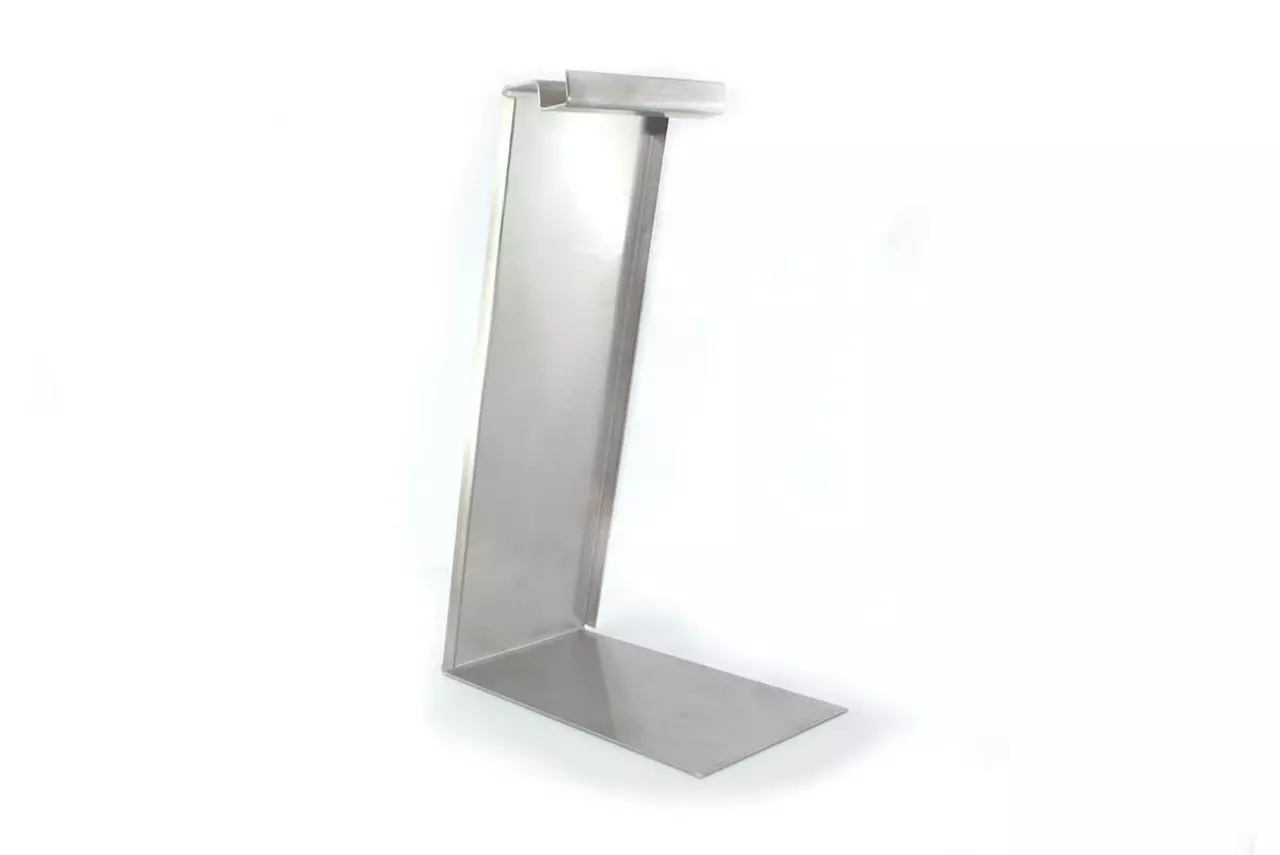

Für die Handlampen empfehlen wir zusätzlich ein Winkelstativ. Durch Einhängen der Lampe erhält man eine Tischleuchte und hat beide Hände frei für Untersuchungen.
Highlights der UV-Handlampen
- Bestrahlungsstärke von ca. 500 µW/cm² in 10 cm Abstand
- Sperrfilter für sichtbares Licht für die äußerst nachweisstarke Detektion
- Hohe Lebensdauer
- Wahlweise umschaltbare Emission
Anwendungen der UV-Handlampen
- Prüfung von Dokumenten und Banknoten
- Bestrahlung biologischer, pharmazeutischer und medizinischer Proben
- Materialprüfung, Lecksuche
- Nachweis von Verunreinigungen
- Fluoreszenzanregung
- Spurennachweis
Im Prüfwesen heißt dasselbe Gerät UV-Prüflampe.
Technische Daten UV-Handlampe
| Wellenlänge | 254 nm und/oder 365 nm |
| Max. Bestrahlungsstärke | 500 µW/cm² in 10 cm |
| Leuchtflächen | 2, jeweils 148 × 23 mm |
| VIS-Filter | 2 Stück |
| Lampenleistung | 2 × 6 W |
| Abmessungen | 280 × 86 × 65 mm |
| Gewicht | ca. 1400 g |
| Versorgungsspannung | 230 V AC/50 Hz |
| Klassifizierung | Risikogruppe 3 nach DIN EN 62471:2009-03 |
| Betriebstemperatur | 5 bis 40 °C |
| Lagertemperatur | -10 bis 60 °C |
| Luftfeuchtigkeit | unter 80 %, nicht kondensierend |
Spektren der UV-Handlampen

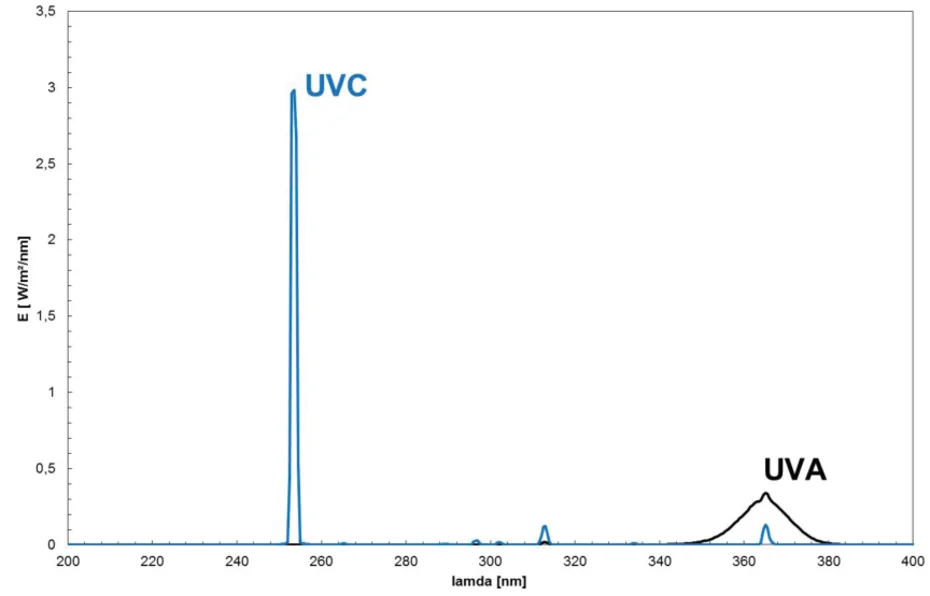

Die UV-Handlampen arbeiten mit Leuchtstoffröhren, nicht mit LEDs. Die Abbildung stellt beide Röhren in absoluten Werten gegenüber: Die UVC-Röhre setzt ihre Leistung auf der Quecksilberlinie bei 254 nm um, die UVA-Röhre verteilt sie über eine breitere Bande um 365 nm und erreicht damit eine niedrigere spektrale Bestrahlungsstärke. Dass sich beide nicht überlappen, ist der Grund für die dritte, umschaltbare Version.
Spektren und Röhrenwechsel
Die UVC-Röhre emittiert die Quecksilberlinie bei 253,7 nm, die UVA-Röhre eine Bande um 365 nm; dazwischen liegt die schwache Linie bei 313 nm. Der Sperrfilter hält das sichtbare Licht der Röhren zurück, sodass auch schwache Lumineszenz erkennbar bleibt.
Das Spektrum der UVC-Röhre steht in unserer Spektraldatenbank unter UVC Quecksilber-Niederdruck-Lampe (253,7 nm) zum Download; dort finden Sie auch die Spektren weiterer UV-Lampen und UV-LEDs.

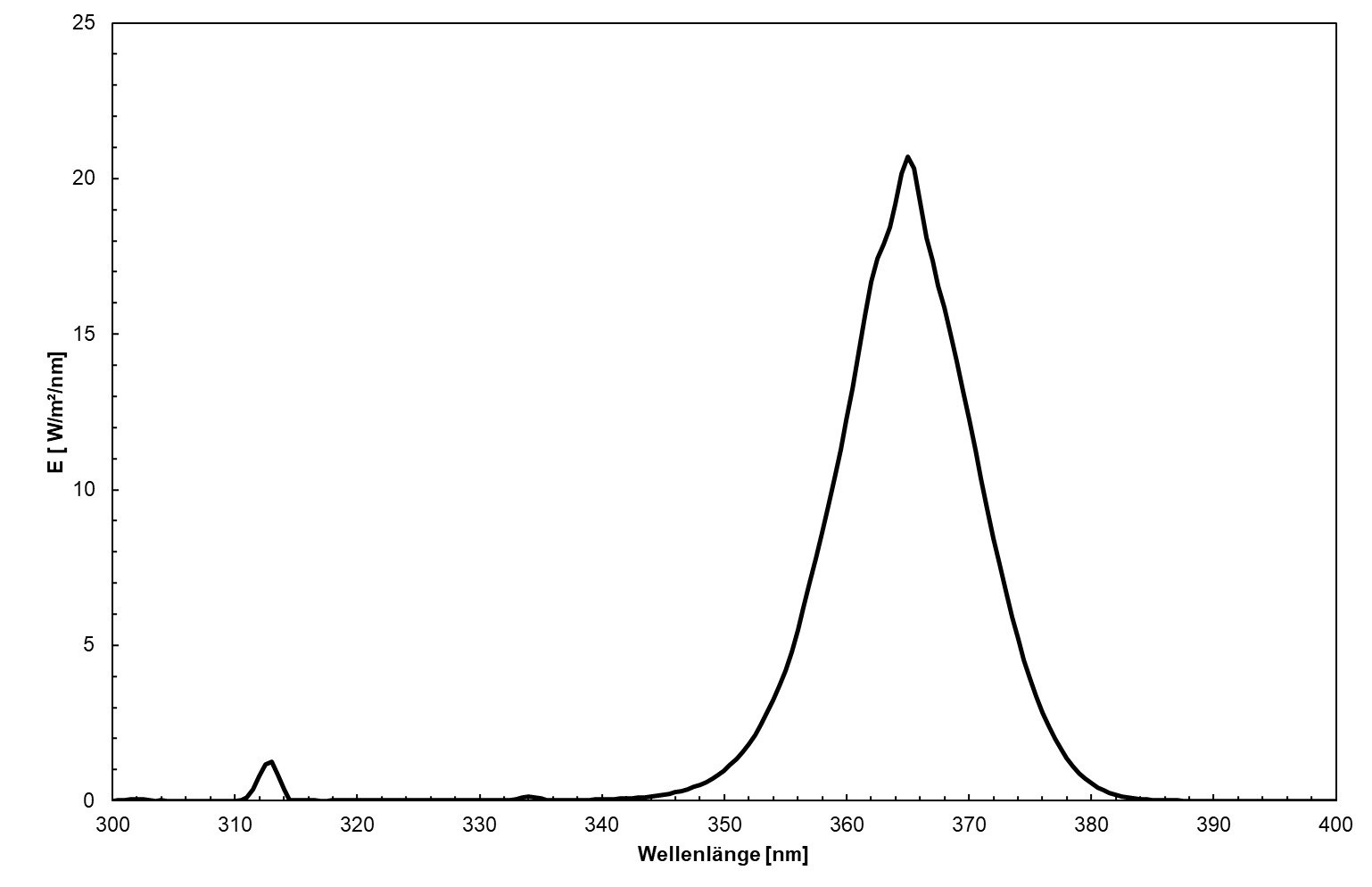

Die UVA-Handlampe im Einzelnen: das Maximum liegt bei 365 nm mit rund 21 W/m²/nm, dazu kommt allein die schwache Quecksilberlinie bei 313 nm mit etwa 1 W/m²/nm. Oberhalb von 385 nm bleibt praktisch nichts übrig – dafür sorgt der Sperrfilter.
Die Röhren lassen sich selbst wechseln. Ziehen Sie zuerst den Netzstecker. Lösen Sie dann die vier Schrauben der oberen Abdeckung mit dem Haltegriff und heben Sie die innere Reflektorplatte an – darunter liegen die UV-Röhren. Durch Drehen lassen sie sich leicht entnehmen und gegen die passende Ersatzlampe tauschen.
Sicherheitshinweise
Das Gerät emittiert UV-A- und UV-C-Strahlung. UV-Strahlung ist unsichtbar und schädlich für Haut und Augen. Das eventuell sichtbare Licht ist nur Lumineszenz, die von der Strahlung angeregt wird; sie ist meist deutlich schwächer als die anregende UV-Strahlung.
UV-Strahlung kann grauen Star in der Augenlinse, Netzhautentzündungen und Bindehautentzündungen hervorrufen. Blicken Sie nicht mit ungeschützten Augen in die UV-Strahlung und tragen Sie beim Betrieb immer eine geeignete UV-Schutzbrille. UV-Strahlung ruft außerdem Hautverfärbungen, Erytheme und Hautalterung hervor; verwenden Sie geeignete Kleidung, Handschuhe oder Sonnenschutzmittel – abhängig von der Bestrahlungsdosis.
Die Geräte sind nach DIN EN 62471:2009-03 „Photobiologische Sicherheit von Lampen und Lampensystemen“ ausgelegt und klassifiziert; die Handlampen fallen in die Risikogruppe 3.
Bei der Einrichtung von UV-Arbeitsplätzen und der Risikobewertung nach DIN EN 14255:2005 unterstützen wir Sie gern.
Bestellnummern, Lieferumfang, Zubehör und Versionen
| Ausführung | Bestellnummer |
|---|---|
| UV-A/C Handlampe | 862506 |
| UV-A Handlampe (365 nm) | 862507 |
| UV-C Handlampe (254 nm) | 862508 |
Die Handlampe ist mit beiden Spektralbereichen oder mit nur einem erhältlich. Lieferumfang: Handlampe mit Lampen und Netzkabel.
| Bezeichnung | Bestellnummer |
|---|---|
| Winkelstativ | 962500 |
| UV-Schutzbrille | 918800 |
Das Winkelstativ hält die Lampe über der Probe. Die UV-Schutzbrille schützt Augen und Umgebung vor Streustrahlung; die Lichtquelle ist nach DIN EN 62471 in Risikogruppe 3 eingestuft.
| Spektralbereich | Bestellnummer |
|---|---|
| Ersatzlampe UV-A | 862540A |
| Ersatzlampe UV-C | 862540C |
Die Röhren lassen sich selbst wechseln – siehe „Röhrenwechsel“.
