Radiometer-Sensoren und UV-Messköpfe
Radiometer-Sensoren erweitern die Systeme RMD, RM-12 und UV-MAT um definierte Spektral- und Messbereiche. Der geeignete Messkopf wird anhand von Quelle, erwarteter Bestrahlungsstärke, Messgeometrie und kompatiblem Auswertegerät ausgewählt. Das Standardsortiment umfasst sieben Spektralbereiche und vier Messbereiche je Sensor.
Spektralbereich, Messbereich und Kosinuskorrektur sitzen im Messkopf; das Anzeigegerät liest nur aus, was dort entsteht – die Messphysik dahinter behandelt Aufbau und Fehlerquellen von UV-Sensoren.
Systemzuordnung
| Auswertegerät | Passende Messköpfe | Hinweis |
|---|---|---|
| RMD und RMD Pro | Messköpfe mit integriertem Speicher für Kalibrier- und Herstellungsdatum | Mehrere Köpfe nacheinander an einem Gerät; jeder Kopf trägt sein eigenes Kalibrierzertifikat. |
| RM-12 | Messköpfe der RM-12-Reihe | Kopf und Gerät bilden die kalibrierte Paarung; technische Daten in der Tabelle unten. |
| UV-MAT | Messköpfe für die Dosissteuerung | Auswahl nach Spektralbereich des Prozesses und erwarteter Bestrahlungsstärke. |
Die Spektral- und Messbereiche je Modell sowie die gemeinsamen technischen Daten stehen in den Tabellen weiter unten.
Kalibrierung der Paarung
Jeder Messkopf wird einzeln kalibriert und mit Werkskalibrierzertifikat ausgeliefert; die Rückführung erfolgt auf die PTB. Maßgeblich ist dabei die Paarung aus Messkopf, Auswertegerät und Kalibrierquelle: Ein Kopf, der gegen einen anderen Lampentyp kalibriert wurde, misst an der neuen Quelle systematisch falsch. Beim Wechsel auf eine andere Quelle ist deshalb zu prüfen, ob die vorhandene Kalibrierung noch gilt – UV-Kalibrierung beschreibt Verfahren und Nachweise.
Ausführungen
- Sieben Spektralbereiche und vier Messbereiche je Sensor
- Integrierte Elektronik für störungsarme Signalübertragung
- Integrierter Diffusor für die Kosinuskorrektur bei nicht senkrechter Bestrahlung
- Sensoren zur Bewertung der biologischen Strahlungswirkung
- Optional spritzwassergeschützt nach IP65, in Sondergehäusen oder mit erweiterten Mess- und Spektralbereichen
Reparatur und Ersatzteile laufen über Service und Reparatur.
Welcher Sensor zu UV-LEDs von 365 bis 405 nm passt und warum der UVA+-Bereich dort sicherer misst, erläutert die Seite UV-LEDs messen.
| Produktart | UV-Sensor: Messköpfe für RMD, RMD Touch und RM-12 in sieben Spektralbereichen |

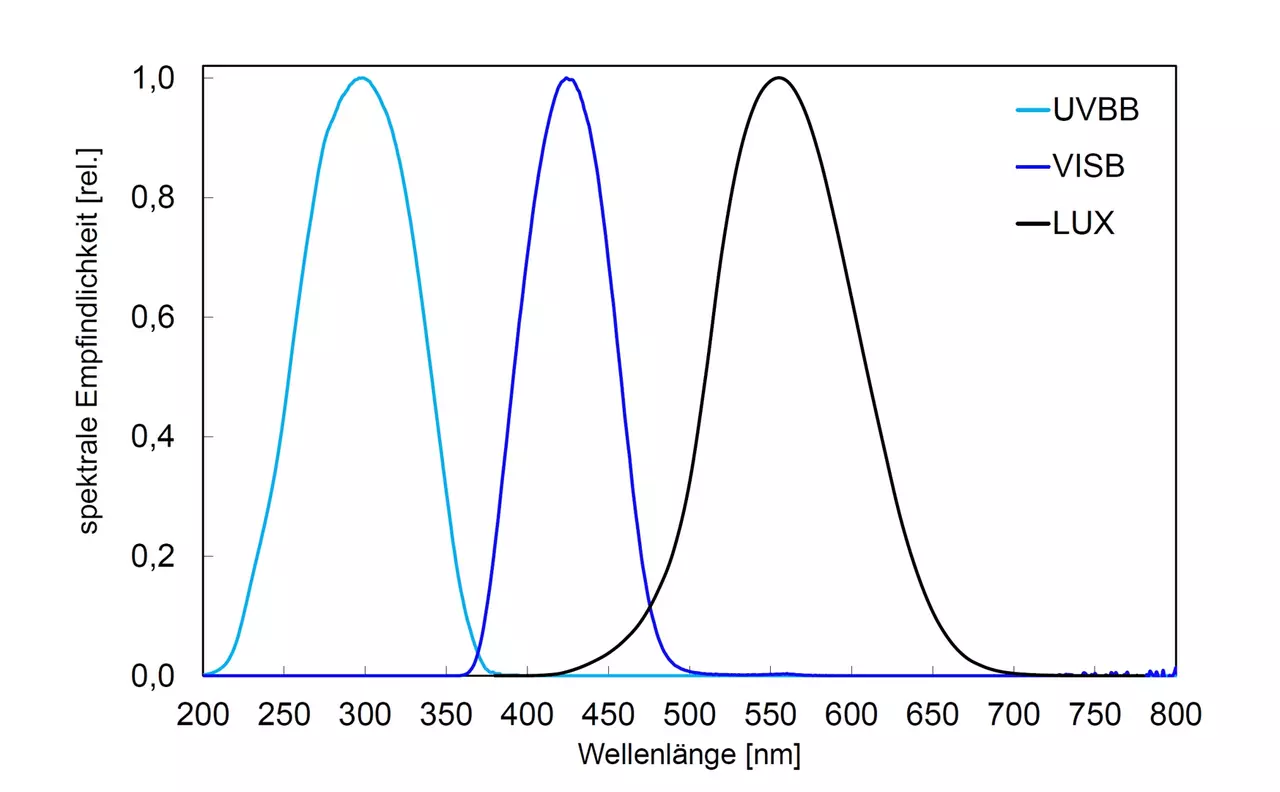

| Spektralbereich | UVC 200–280 nm, UVB 280–315 nm, UVA 315–400 nm, UVA+ 330–455 nm, UVBB 230–400 nm, VISB 400–480 nm, LUX 380–780 nm |
| Messbereich | 0–199 mW/cm²; 0–1999 mW/cm² (opt. -1); 0–19,9 W/cm² (opt. -2); 0–19,9 mW/cm² (opt. -3); 0–10 W/cm²; 0–1 W/cm² |
| Kalibrierunsicherheit (typ.) | 4,5–6,0 % (k = 2) |
| Ausgang / Schnittstelle | Signalspannung: 0–2 V; Sensoranschluss: M12 (5-polig) |
| Zeitauflösung | analoges Sensorsignal, durch das Messgerät bestimmt |
| Kalibrierung | rückführbar auf PTB, Werkskalibrierung, DAkkS optional (DIN EN ISO/IEC 17025:2018), rekalibrierbar |
| Normen / Richtlinien | keine produktspezifische Norm; Kalibrierung nach DIN EN ISO/IEC 17025:2018 möglich |
| Geeignet für | Photobiologie und Biotechnologie; Pflanzen, Landwirtschaft und Lebensmittel; UV-Desinfektion; UV-Härtung und Photopolymerisation |
| Nicht geeignet für | spektral aufgelöste Messung (Peakwellenlänge, Bandbreite); Bestrahlungsstärken über 10 W/cm² (Standardbereich); Sensortemperaturen über 60 °C; Einsatz unter Wasser oder unter Druck |
| Datenblattversion | Rev. 2026-09-08 (d_radiometersensoren.pdf) |
Die oben genannte Kalibrierunsicherheit ist die erweiterte Unsicherheit der Kalibrierung (k = 2, Vertrauensniveau rund 95 %) und gilt für die Kalibrierquelle und die Kalibrierbedingungen. Die Messunsicherheit im Einsatz ist größer: Hinzu kommen die spektrale Fehlanpassung an der eingesetzten Quelle, die Sensortemperatur, die Alterung seit der Kalibrierung sowie Abstand und Ausrichtung zur Quelle. Wie sich daraus ein Unsicherheitsbudget ergibt, steht unter Messunsicherheit in der UV-Messtechnik.

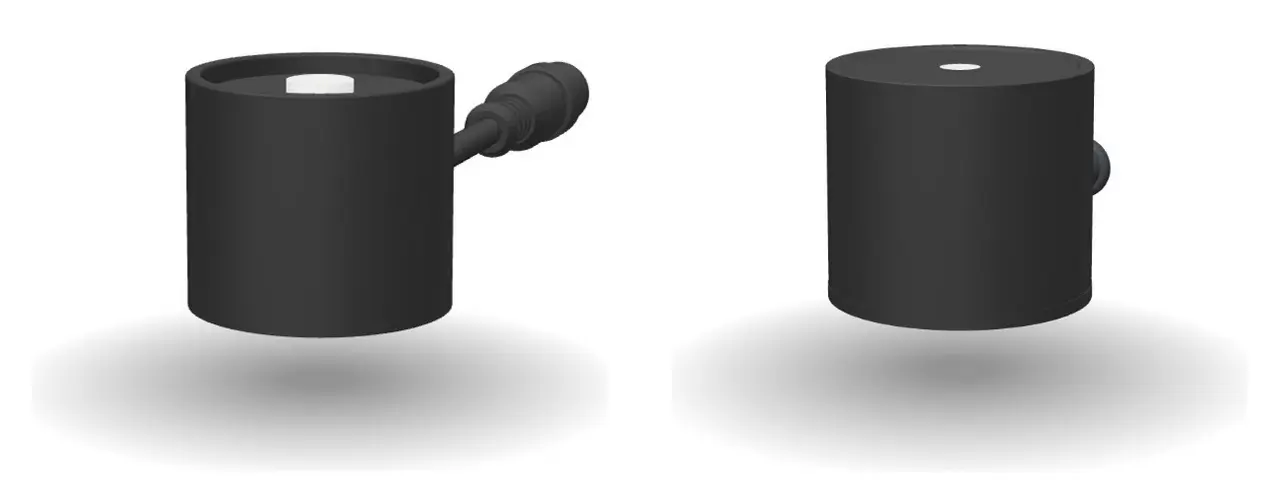

Radiometer-Sensoren als 3D-Modell ansehen
Sensorköpfe von allen Seiten betrachten, drehen und zoomen – direkt im Browser.
Die Sensorköpfe für die UV-Radiometer RM und RMD lassen sich im 3D-Produktviewer von allen Seiten betrachten – originalgetreu aus den CAD-Konstruktionsdaten. Bauform, Anschluss und Abmessungen sind so schon vor der Auswahl im Detail zu prüfen.
Gemeinsame technische Daten
| Abmessungen | Ø 40 mm, h 35 mm |
| Gewicht | 150 g |
| Anschlusskabel | 2 m |
| Betriebstemperatur | 0 bis 60 °C |
| Lagertemperatur | -10 bis 60 °C |
| Luftfeuchtigkeit | < 80 %, nicht kondensierend |
| UVC | 200–280 nm |
| UVB | 280–315 nm |
| UVA | 315–400 nm |
| UVA+ | 330–455 nm |
| UVBB | 230–400 nm |
| VISB | 400–480 nm |
| LUX | 380–780 nm, V(λ) |
| Betriebsspannung | ± 5 V |
| Signalspannung | 0–2 V |
| Sensoranschluss | M12 (5-polig) |
| Optische Fläche | Ø 10 mm |
| Messbereich | 0–199 mW/cm² |
| 0–1999 mW/cm² (opt. -1) | |
| 0–19,9 W/cm² (opt. -2) | |
| 0–19,9 mW/cm² (opt. -3) |
| Spektralbereiche | UVA, UVA+, UVBB |
| Messbereich, typ. | 0–10 W/cm² |
| Auflösung | 0,001 µW/cm² |
| Spektralbereiche | UVB, UVC, VISB |
| Messbereich, typ. | 0–1 W/cm² |
| Auflösung | 0,001 µW/cm² |
| Spektralbereiche | UVC (zum Nachweis der Arbeitssicherheit), Erythem + UVA |
| Messbereich, typ. | 0–10 mW/cm² |
| Auflösung | 0,001 µW/cm² |
| Dosismessbereich | 0–100 MJ/cm² |
| Beleuchtungsstärkemessb. | 0–500.000 lx |
| Auflösung | 0,001 lux |
| Dynamikbereich | 1 : 10 000 000 |
| AD-Wandlung | 24 bit |
| Temperatursensor | integriert |
| Abmessungen | Ø 40 mm, h 35 mm |
| Optische Fläche | Ø 6 mm |
| Gewicht | 160 g |
| Anschlusskabel | 2 m |
| Betriebstemperatur | 0 bis 60 °C |
| Lagertemperatur | -10 bis 60 °C |
| Luftfeuchtigkeit | < 80 %, nicht kondensierend |
| Kalibrierunsicherheit (typ.) | 4,5–6,0 % (k = 2) |
| Linearitätsfehler | unter 1 % |
| Alterung pro Jahr | unter 3 % |
| Temperaturdrift | unter 0,1 %/°C |
Häufige Fragen: Radiometer-Sensoren
Ja, jedoch in zwei Ausführungen: Die RMD-Digitalsensoren tragen ihre Kalibrierdaten im Sensor und werden vom RMD, RMD Pro und RMD Touch automatisch erkannt. Die RM-12-Sensoren liefern ein analoges Signal von 0–2 V über den fünfpoligen M12-Anschluss. Ein Sensor lässt sich nicht zwischen beiden Geräteklassen tauschen; bei der Bestellung ist deshalb das Messgerät anzugeben. Beide Ausführungen gibt es in den sieben Spektralbereichen UVC, UVB, UVA, UVA+, UVBB, VISB und LUX.

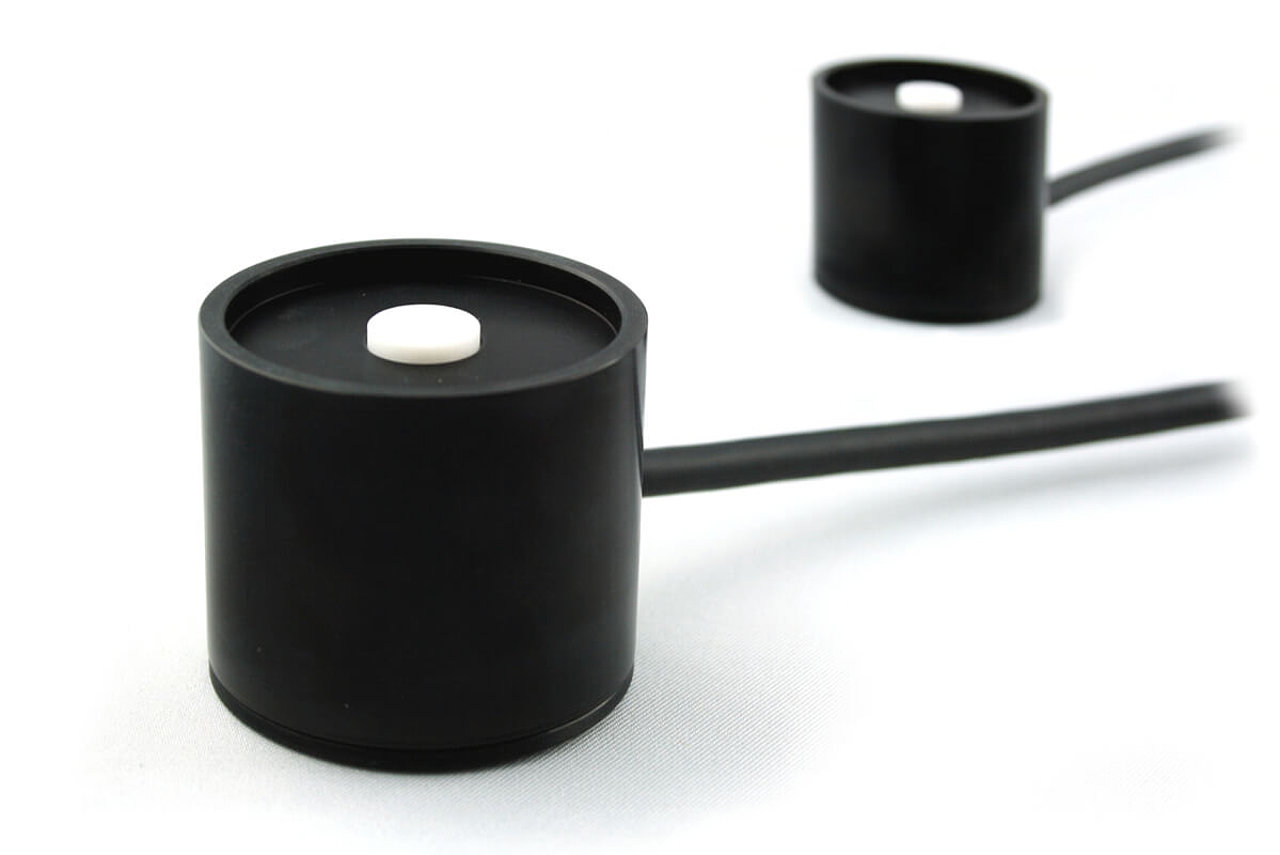

Die Sensorköpfe messen 40 mm im Durchmesser bei 35 mm Höhe und wiegen etwa 150 g; das Anschlusskabel ist 2 m lang. Die optische Fläche liegt hinter einem Diffusor mit Kosinuskorrektur, sodass der Sensor plan auf die Messebene gelegt oder mit dem Gewinde auf der Rückseite auf einem Stativ befestigt wird. Für Spritzwasser gibt es optional eine Ausführung in Schutzart IP65; der Betriebstemperaturbereich beträgt 0–60 °C.
Der Kalibrierschein weist die erweiterte Kalibrierunsicherheit mit k = 2 aus; für die Radiometer-Sensoren liegt sie typisch bei 4,5–6,0 %. Im laufenden Betrieb ist die Messunsicherheit größer, weil spektrale Fehlanpassung an der eingesetzten Quelle, Sensortemperatur, Alterung und Messgeometrie hinzukommen. Wie sich daraus ein Unsicherheitsbudget ergibt, steht unter Messunsicherheit in der UV-Messtechnik.
Messkopf und Radiometer: was zusammenpassen muss
Ein Messkopf für ein Radiometer ist kein Zubehör, sondern die Hälfte des Messgeräts. Spektralbereich, Messbereich und Kosinuskorrektur sitzen im Kopf; das Anzeigegerät liest nur aus, was dort entsteht.
Deshalb sind die Köpfe wechselbar und einzeln kalibriert: Ein RMD mit UVC-Kopf misst etwas anderes als dasselbe RMD mit UVA-Kopf – und beide Kalibrierungen haben ihr eigenes Zertifikat.
Bestellnummern, Lieferumfang, Zubehör und Versionen
| Spektralbereich | Bestellnummer |
|---|---|
| UVC | 811010 |
| UVB | 811020 |
| UVA | 811032 |
| UVA+ | 811047 |
| UVBB | 811012 |
| VISB | 811043 |
| LUX | 811061 |
Diese Sensoren werden am UV-Radiometer RM-12 betrieben.
| Bezeichnung | Wert |
|---|---|
| Sensoranschluss | M12 (5-polig) |
| Messbereich | 0–199 mW/cm² | 0–1999 mW/cm² (opt. -1) |
| Optische Fläche | Ø 10 mm |
| Spektralbereich | Bestellnummer |
|---|---|
| UVC | 814410 |
| UVB | 814420 |
| UVA | 814432 |
| UVA+ | 814447 |
| UVBB | 814412 |
| VISB | 814443 |
| LUX | 814461 |
Diese Sensoren sind volldigital und werden am RMD oder RMD Pro betrieben.
| Bezeichnung | Wert |
|---|---|
| Messbereich, typ. | 0–10 W/cm² |
| Auflösung | 0,001 µW/cm² |
| Dynamikbereich | bis zu 10⁷ |
| AD-Wandlung | 24 bit |
| Temperatursensor | integriert |
| Optische Fläche | Ø 6 mm |
| Bezeichnung | Bestellnummer |
|---|---|
| Sensor für die SPS | 760001 |
Für den Betrieb an einer Steuerung gibt es den Sensor mit analogem Ausgang; Spektralbereich, Betriebsspannung, Signalausgang und Messbereich werden über den Bestellschlüssel der PLC-Sensoren festgelegt.
| Bezeichnung | Wert |
|---|---|
| Betriebsspannung | 24 V |
| Stromaufnahme | < 15 mA |
| Ausgangssignal | 0–10 V |
| Anschluss | Kabel (2 m, optional bis 10 m) |
Ausführung mit Stromausgang:
| Bezeichnung | Wert |
|---|---|
| Betriebsspannung | 24 V |
| Ausgangssignal | 4–20 mA |
| Anschluss | Kabel (2 m, optional bis 10 m) | Braun = +24 V DC | Weiss = +24 V DC | Schwarz = 0 V | Blau = 0 V |
