SR900 für spektrale Messungen im Labor
Das SR900 ist ein kompaktes Spektralradiometer für spektral aufgelöste Messungen im UV, im sichtbaren Spektralbereich und im IR – an UV-Lampen, LEDs, Bestrahlungsanlagen und Leuchten. Anders als ein Breitbandradiometer zerlegt es die Strahlung und macht damit Lampentypen mit unterschiedlichem Spektrum vergleichbar, ohne dass ein spektraler Anpassungsfehler das Ergebnis verfälscht. Ein Arrayspektrometer ohne bewegliche Teile und ein Siliziumdetektor mit 2048 Pixeln liefern 2,3 nm Auflösung (FWHM) bei 0,44 nm Pixelabstand; der streulichtarme Aufbau sichert die Empfindlichkeit im UV.
Das SR900 wird kombiniert mit einem SMA-905-Lichtleiter und unseren radiometrischen Messköpfen zur Bestrahlungs- und Beleuchtungsstärkemessung.
Das SR900 ist werkskalibriert und auf die PTB rückführbar. Eine DAkkS-akkreditierte Kalibrierung in unserem akkreditierten Labor ist optional erhältlich. Das SR900 erlaubt somit genaue spektralradiometrische Messungen zur Bewertung von Bestrahlungs- und Beleuchtungsstärken, biologischer Wirksamkeit und Farbmessungen. Der streulichtarme Aufbau erzielt eine hohe Empfindlichkeit im UV-Bereich. Steuerung und Datenauswertung erfolgen mit der Spektralsoftware SRpro.
Für das SR900 führen wir zusätzlich ein umfangreiches Zubehörsortiment, welches mit kundenspezifischen Erweiterungen kombinierbar ist.
Für Lichtstrommessungen und LED-Messungen kann das SR900 mit unseren Ulbrichtkugeln kombiniert werden.
Als Laborspektrometer arbeitet das SR900 stationär mit Netzanschluss und Rechner – im Unterschied zu den mobilen Geräten der UVpad-Reihe.
| Produktart | Spektralradiometer: PC-Spektralradiometer 200–1100 nm für Labor, Lampencharakterisierung und Wirkungsfunktionen |
| Spektralbereich | 200–1100 nm (spektral aufgelöst) |
| Messbereich | ca. 1–2000 mW/cm² (Standard), ca. 0,01–20 W/cm² (high-power) |
| Kalibrierunsicherheit (typ.) | 5,0–9,5 % (k = 2) |
| Ausgang / Schnittstelle | Interface: USB 2.0 |
| Zeitauflösung | Integrationszeit: 0,01 ms–60 s |
| Kalibrierung | Werkskalibrierung |
| Normen / Richtlinien | CIE 250:2022 |
| Geeignet für | Photobiologie und Biotechnologie; UV-Desinfektion; Photokatalyse; Wasser- und Umwelttechnik |
| Nicht geeignet für | Sensortemperaturen über 40 °C; Einsatz unter Wasser oder unter Druck; Dosismessung ohne Messgerät oder Steuerung; VUV-Messung bei 172 nm |
| Datenblattversion | Rev. 2026-09-08 (d_spektralradiometer_sr900.pdf) |
Die oben genannte Kalibrierunsicherheit ist die erweiterte Unsicherheit der Kalibrierung (k = 2, Vertrauensniveau rund 95 %) und gilt für die Kalibrierquelle und die Kalibrierbedingungen. Die Messunsicherheit im Einsatz ist größer: Hinzu kommen die spektrale Fehlanpassung an der eingesetzten Quelle, die Sensortemperatur, die Alterung seit der Kalibrierung sowie Abstand und Ausrichtung zur Quelle. Wie sich daraus ein Unsicherheitsbudget ergibt, steht unter Messunsicherheit in der UV-Messtechnik.
Highlights Spektralradiometer SR900
- Spektralbereich 200 nm bis 1100 nm
- Streulichtarmes Gitter mit 300 Linien/mm
- Spektrale Auflösung 0,4 nm und 2,3 nm Bandbreite
- Ordnungsfilterung
- Spektralsoftware für Farbmessung, radiometrische und wirkungsbezogene Messungen
- Einfache Validierung durch Mehrbenutzerkonzept
- Umfangreiches Zubehörsortiment
Anwendungen des Spektralradiometers SR900
- Spektralradiometrie
- Online-Prozesskontrolle, Qualitätsprüfung
- Prüfung von Lichtquellen (Lampen, LEDs)
- Farbmessungen und Farbkontrollen
- Messung der Globalstrahlung
- Prüfung optischer Materialien und Bauteile, z. B. Lichtleiter
- Qualitative und quantitative Analysen in Chemie, Pharmazie und Biologie
In der Rubrik Märkte & Anwendungen steht das SR900 dort, wo eine Breitbandmessung nicht mehr trägt: bei der Klassifizierung von Sonnensimulatoren in der Photovoltaik, bei schmalbandigen Primärfarben in der Licht- und Displaymesstechnik, bei wirkungsgewichteten Aktionsspektren in der Photobiologie, bei der Trennung der UV- und VIS-Kanäle nach ICH Q1B in der Photostabilitätsprüfung und bei 172-nm- und 222-nm-Quellen in der Halbleiterfertigung.
Wie das SR900 LEDs vom UV bis ins nahe Infrarot vermisst – Spektrum, Lichtstrom und Farbort –, beschreibt die Seite LEDs spektral messen.

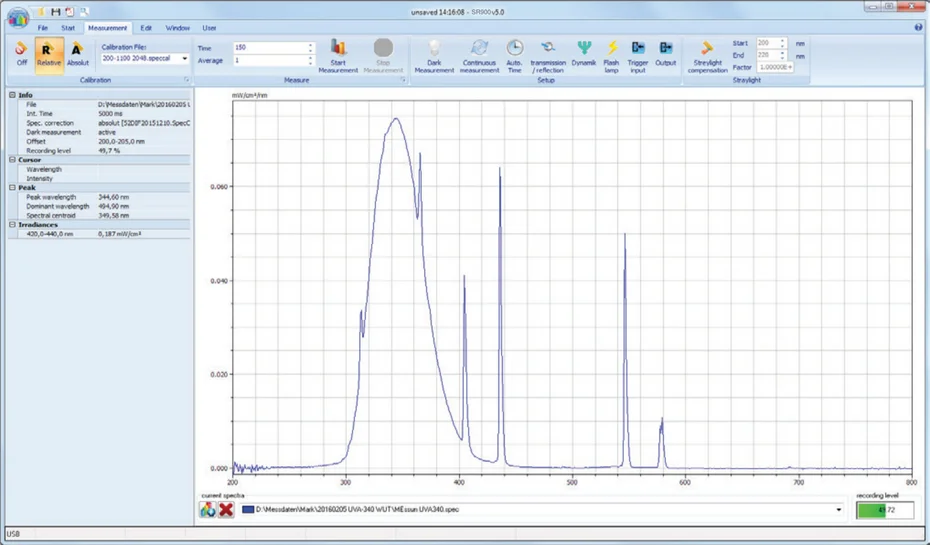

Spektralsoftware SRpro
Was misst ein Spektrometer?
Im Spektraldatenbank-Explorer sehen Sie typische Emissionsspektren von UV-LEDs und UV-Lampen samt Kennwerten wie UV-Anteilen, Beleuchtungsstärke und erythemwirksamer Bestrahlungsstärke – genau das, was das SR900 auch für Ihre eigene Lichtquelle liefert.
Technische Daten Spektrometer/Spektralradiometer SR900
| Spektralbereich | 200–1100 nm |
| Versionen | Standard, high-power |
| Messbereich | ca. 1–2000 mW/cm² (Standard), ca. 0,01–20 W/cm² (high-power) |
| Spektrale Auflösung (Pixelabstand) | 0,44 nm |
| Spektrale Bandbreite (FWHM) | 2,3 nm |
| Gitter | 300 l/mm, holografisch |
| Brennweite | 75 mm |
| Blazewellenlänge | 250 nm |
| Ordnungsfilterung | ja |
| Detektor | Si |
| Pixelgröße | 14 × 200 µm |
| Pixelanzahl | 2048 |
| Auflösung | 16 Bit |
| Integrationszeit | 0,01 ms bis 60 s |
| Max. Dynamik | 10⁴:1 mit 3 Messungen |
| Interface | USB 2.0 |
| Abmessungen | 177 × 125 × 45 mm |
| Gewicht | 0,6 kg |
| Versorgungsspannung | 5 V, 500 mA über USB |
| Leistungsaufnahme | < 3 W |
| Betriebstemperatur | 5 bis 40 °C |
| Lagertemperatur | -10 bis 60 °C |
| Luftfeuchtigkeit | unter 80 %, nicht kondensierend |
| Systemanforderungen | Windows 11, mindestens 4 GB RAM, 50 MB freier Festplattenplatz |
Häufige Fragen: SR900
Das SR900 misst von 200 bis 1100 nm mit einem Pixelabstand von 0,44 nm und einer spektralen Bandbreite von 2,3 nm (FWHM). Damit erfasst es UV-Lampen, LEDs und Sonnensimulatoren vom UVC bis ins nahe Infrarot in einer Messung und berechnet daraus Bestrahlungsstärke, Peakwellenlänge, Halbwertsbreite sowie photometrische und farbmetrische Größen. Das holografische Gitter hat 300 Linien/mm bei 75 mm Brennweite; der Detektor ist ein Silizium-Array.
Array-Spektrometer haben eine Streulichtunterdrückung von etwa 10⁻³ bis 10⁻⁵; misst man eine Quelle mit starkem sichtbaren Anteil, erscheint ein kleiner Teil davon als scheinbares Signal im UVC. Bei Niederdrucklampen mit dominanter 254-nm-Linie ist der Effekt gering, bei Xenon- oder Halogenlampen mit schwachem UVC-Anteil relevant. Opsytec kompensiert das mit Ordnungsfilterung und Dunkelabgleich; für Sicherheitsbewertungen nach DIN EN 62471:2009-03 wird der UVC-Anteil zusätzlich mit einem Radiometer geprüft.
Mit einer Ulbrichtkugel misst das SR900 den Strahlungsfluss und Lichtstrom von LEDs und Lampen; mit Kosinusdiffusor oder SMA-Lichtleiter die spektrale Bestrahlungsstärke an der Messebene, mit UV-Sonden an schwer zugänglichen Stellen. Die Software exportiert Spektren als CSV und berechnet Wirkungsfunktionen, etwa Erythem, aktinische Gefährdung oder PPFD für Pflanzenlicht. Kalibriert wird gegen Bestrahlungsstärkenormale, rückführbar auf die PTB, im akkreditierten Labor nach DIN EN ISO/IEC 17025:2018.
Der Kalibrierschein weist die erweiterte Kalibrierunsicherheit mit k = 2 aus; für das SR900 liegt sie typisch bei 5,0–9,5 %. Im laufenden Betrieb ist die Messunsicherheit größer, weil spektrale Fehlanpassung an der eingesetzten Quelle, Sensortemperatur, Alterung und Messgeometrie hinzukommen. Wie sich daraus ein Unsicherheitsbudget ergibt, steht unter Messunsicherheit in der UV-Messtechnik.

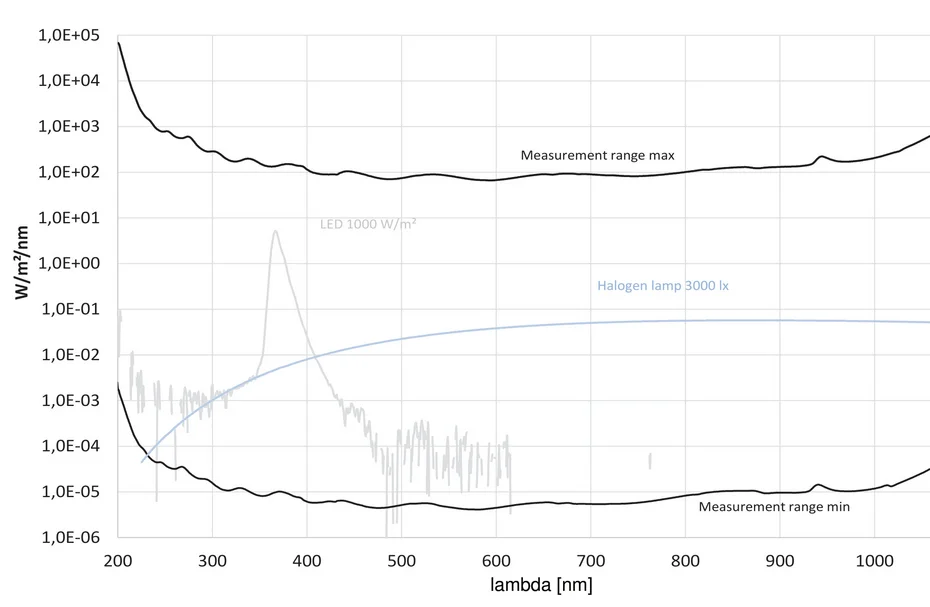

Messbereich und Spektrum
Der tatsächliche Messbereich ist bei Spektralradiometern vom Spektrum abhängig und kann dadurch über- oder unterschritten werden. Wir spezifizieren den Messbereich daher bereits für LEDs.
Arbeiten, in denen mit dem Spektralradiometer SR900 gemessen wurde:
- Liquid metal nano-gyroid stretchable transparent conductor for ultra-resilient optoelectronics and electroluminescence – Alhais Lopes, P.; Calisto Freitas, M.; F. Silva, A. et al. · npj Flexible Electronics · 2026
Die Angaben stammen aus Crossref. Autorenschaft und Inhalt liegen bei den jeweiligen Arbeitsgruppen.
Für Spektrometer werden vor allem diese Regelwerke herangezogen:
- DIN EN ISO/IEC 17025:2018-03 – Allgemeine Anforderungen an die Kompetenz von Prüf- und Kalibrierlaboratorien
- DIN EN 62471:2009-03 – Photobiologische Sicherheit von Lampen und Lampensystemen
- DIN EN 14255-1:2005 – Messung und Beurteilung personenbezogener Expositionen gegenüber inkohärenter optischer Strahlung – Teil 1: UV-Strahlung künstlicher Quellen am Arbeitsplatz
Alle Regelwerke für Spektrometer stehen im Normen-Finder.
Verbindlich ist die jeweils gültige Ausgabe der Norm.
Bestellnummern, Lieferumfang, Zubehör und Versionen
| Ausführung | Bestellnummer |
|---|---|
| SR900 Spektralradiometer | 840310 |
| SR900 high-power | 840310HP |
Lieferumfang: Spektralradiometer SR900 und USB-Kabel. Radiometrie-Set, Software und Kalibrierung sind gesondert bestellbar.
Die Version high-power ist für hohe Bestrahlungsstärken ausgelegt (Messbereich ca. 0,01–20 W/cm²); alle übrigen Angaben entsprechen der Standardversion.
| Set | Bestellnummer |
|---|---|
| Radiometrie-Set 1 (35 mm) | 840311 |
| Radiometrie-Set 2 (25 mm) | 840311-1 |
| Radiometrie-Set 3 (10 mm) | 840311-2 |

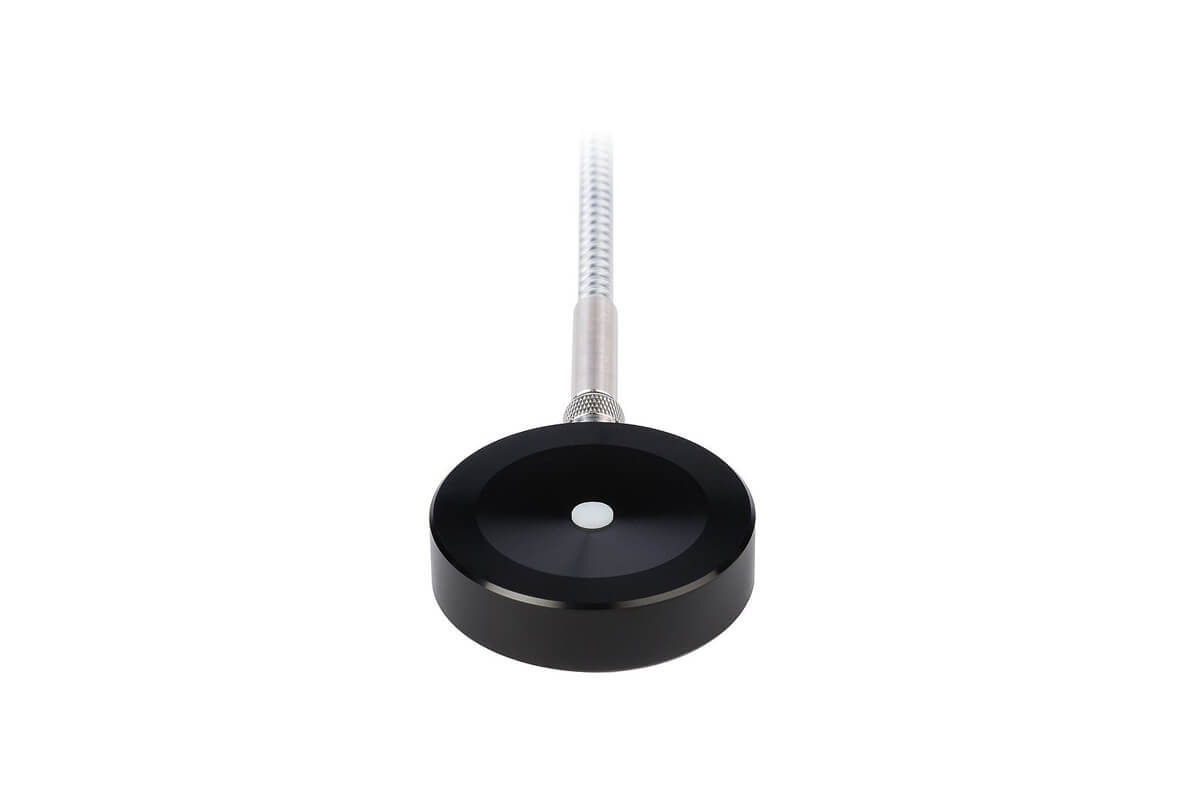

Jedes Set besteht aus einem Quarz-Lichtleiter (1,5 m) und einem Radiometermesskopf. Set 2 entspricht Set 1 bei geringerer Bauhöhe. Set 3 ist der flache Messkopf und etwa halb so empfindlich wie Set 1 und 2; für die Version high-power (840310HP) ist er nicht geeignet.
| Artikel | Bestellnummer |
|---|---|
| Softwarepaket SRpro | 940151 |
| Transportkoffer | 921002 |
| Leistung | Bestellnummer |
|---|---|
| DAkkS-Zertifikat | 17023 |
| Werkskalibrierung | 710104 |
Unsere Kalibrierungen sind rückführbar auf die PTB, als Werkskalibrierung oder als akkreditierte DAkkS-Prüfung aus unserem eigenen Kalibrierlabor.
