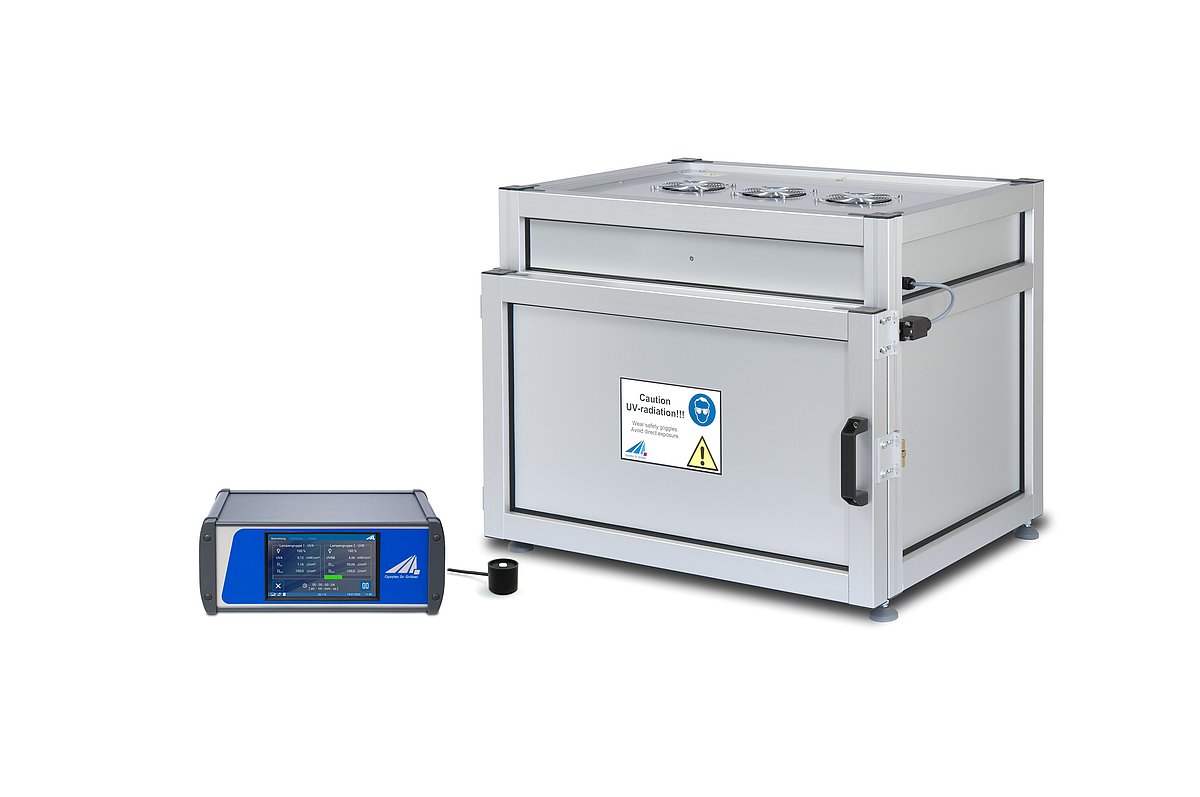

UV-LED-Kammer BSL-03 – Probenträger 64 × 49 cm, bis 220 mW/cm²

Die UV-LED-Kammer BSL-03 ist die zweitgrößte LED-Bestrahlungskammer der BSL-Serie und härtet großflächige Bauteile sowie mittelgroße Laborchargen. Auf einem Innenraum von 68 × 51 × 31 cm erreicht sie bis zu 220 mW/cm² und damit die 22-fache Bestrahlungsstärke der BS-Serie, wahlweise bei 365, 385, 395, 405 oder 450 nm. Zusammen mit der Dosissteuerung UV-MAT Touch ergeben sich kurze Belichtungszeiten bei reproduzierbarer Dosis; UV-LEDs starten sofort, sind dimmbar, haben eine hohe Lebensdauer und benötigen keine Aufwärmphase.

Damit lassen sich die gängigsten UV-härtenden Kleber und Lacke applizieren. Für hohe Bestrahlungsstärken ist die UV-LED-Kammer vollständig mit einer LED-Wellenlänge erhältlich. Der Einbau zweier getrennt steuerbarer LED-Wellenlängen  ermöglicht einen besonders flexiblen Einsatz.

Dank der hohen Homogenität der Bestrahlung lassen sich die Proben zudem beliebig positionieren.

Der integrierte Timer steuert die Bestrahlung bereits präzise. Für noch bessere Ergebnisse empfehlen wir einen unserer kalibrierten UVA+-Sensoren. Die Dosiskontrolle ist in der UV-LED-Kammer BSL-03 bereits in der Steuerung UV-MAT Touch integriert. Mit einem optionalen Sensor misst der UV-MAT Touch die Bestrahlungsstärke kontinuierlich und beendet die Bestrahlung bei Erreichen der eingestellten Zieldosis.

Die BSL-03 ist in zwei Versionen erhältlich:

  •     0 bis 220 mW/cm² (Version HO)
  •     0 bis 110 mW/cm² (Version ECO)


Der Probenraum wird aktiv luftgekühlt; zusammen mit dem niedrigen Wärmeeintrag der UV-LEDs bleibt die thermische Belastung auch in der HO-Version mit 220 mW/cm² beherrschbar. Die hohe Homogenität über den Probenträger von 64 × 49 cm erlaubt es, Teile frei zu positionieren.

Der Bestrahlungsraum verfügt über eine Grundfläche von 64 × 49 cm und eine Höhe von 25 cm. Zu klebende oder zu härtende Teile können auf dem verschiebbaren Probenträger bequem und sicher platziert werden.

Dank der vollständig geschlossenen und überwachten Bestrahlungskammer ist das Bedienpersonal beim Handling vollständig vor UV-Strahlung geschützt.

Bestrahlungsstärke und Dosis der BSL-03 berechnen

Die BSL-03 vorab virtuell aufbauen:
Bestrahlungsstärke, Homogenität und Belichtungszeit je LED-Wellenlänge berechnen.

HO oder ECO? Bestrahlungsstärke der BSL-03 simulieren

Der UV-Bestrahlungskammer-Simulator zeigt, wie sich die Bestrahlungsstärke über den Probenträger der BSL-03 von 64 × 49 cm verteilt und wie stark sie mit dem Abstand zur LED-Ebene abnimmt – Grundlage für die Wahl zwischen der HO-Version mit 220 mW/cm² und der ECO-Version mit 110 mW/cm² sowie für die Belichtungszeit bis zur Zieldosis.

Technische Daten UV-LED-Kammer BSL-03

Innenmaße 68 × 51 × 31 cm
Probenträger 64 × 49 cm
Abmessungen, Kammer 77 × 64 × 68 cm
Gewicht ca. 70 kg
Leistungsaufnahme 1000–2000 W
Netzanschluss 100–240 V, 50/60 Hz
Betriebstemperatur 10 bis 40 °C
Lagertemperatur -10 bis 60 °C
Luftfeuchtigkeit < 80 %, nicht kondensierend
Kühlung Luftkühlung
Probentemperatur Erwärmung der Proben durch hohe UV-Bestrahlung bei langer Belichtung
Klassifizierung Gruppe 0 nach DIN EN 12198:2000
Timer 0,01 s bis 9999 h
Auslösung 0,01 s
Dosissteuerung mit opt. Sensor
Sicherheitsüberwachung Übertemperatur, Türkontakt
PC-Schnittstelle USB 2.0

Spektren der Bestrahlungskammer BSL-03

Die BSL-03 ist wahlweise vollständig mit einer Wellenlänge oder mit zwei getrennt steuerbaren LED-Gruppen lieferbar. Bei voller Bestückung steht die gesamte Bestrahlungsstärke von bis zu 220 mW/cm² in einem Band zur Verfügung, bei zwei Gruppen teilt sie sich auf. Allen fünf Bändern gemeinsam ist, was Entladungslampen nicht bieten: kein Infrarotanteil und keine Nebenlinien.

Bestrahlungsstärke, Spektrum und LEDs

Die Kammer ist in zwei Leistungsstufen erhältlich. Angegeben sind die typischen Bestrahlungsstärken in einer Innenraumhöhe von 30 mm; durch geringeren Abstand zur Lichtquelle lässt sich die Bestrahlungsstärke weiter erhöhen. Die Werte gelten für eine vollständige Bestückung mit einem LED-Typ. Bei zwei Wellenlängen wird die Kammer je zur Hälfte mit einem LED-Typ bestückt, sodass je Wellenlänge die halbe Bestrahlungsstärke zur Verfügung steht.

WellenlängeECOHO
365 nm60 mW/cm²120 mW/cm²
385, 395, 405 nm100 mW/cm²200 mW/cm²
450 nm110 mW/cm²220 mW/cm²

Die fünf Wellenlängen im Vergleich, jeweils auf ihr Maximum normiert. Die Halbwertsbreite liegt bei 10 bis 20 nm, die Peakwellenlänge trifft die Nennwellenlänge auf ± 5 nm.

Relative spektrale Bestrahlungsstärke der UV-LEDs bei 365, 385, 395, 405 und 450 nm

Wellenlänge365, 385, 395, 405, 450 nm
Peakwellenlänge± 5 nm
Emission, FWHM10 bis 20 nm

Ausstattung im Detail

Die Bestrahlungskammer ist modular erweiterbar und damit auf unterschiedliche Anwendungen anpassbar. Folgende Funktionen sind immer enthalten:

Bestrahlungssteuerung UV-MAT Touch

Dosissteuerung

Die Bestrahlungsstärke wird kontinuierlich gemessen; bei der eingestellten Zieldosis beendet der UV-MAT Touch die Bestrahlung.

Sinnbild dreier Schieberegler für die Dimmung

Dimmung und Spektralanpassung

Die LEDs lassen sich von 2 % bis 100 % stufenlos dimmen. Sie sind für verschiedene Anwendungen in fünf Wellenlängen erhältlich; optional stehen in einer Kammer zwei Wellenlängen zur Verfügung, die getrennt angesteuert werden.

Sinnbild einer Zeitschaltuhr

Timer

Alternativ zur Dosissteuerung bietet der UV-MAT Touch einen einstellbaren Timer für zeitgesteuerte Bestrahlungen zwischen 0,01 s und 9999 h.

USB-Sinnbild

Bestrahlungsprotokolle

Der UV-MAT Touch zeichnet die Bestrahlungen ohne PC auf einen USB-Stick auf; mit der optionalen PC-Software lassen sie sich auch am PC protokollieren.

Bestrahlungssteuerung UV-MAT Touch

Bildschirm des UV-MAT Touch: je Lampengruppe Bestrahlungsstärke, Soll- und Istdosis, darunter die Restzeit

Der UV-MAT Touch wird über einen hochauflösenden kapazitiven Touchscreen bedient. Ein Cortex-ARM-Prozessor sorgt für Langlebigkeit und Updatefähigkeit – neue Funktionen lassen sich direkt vor Ort aufspielen. Gerät und PC-Software sind mit Windows 10 und 11 verträglich. Dargestellt werden Ein- und Mehrkanalbestrahlungen numerisch und grafisch, dazu Oszillogramme und die Einstellungen. Die Parametrisierung erfolgt direkt am Gerät und ist passwortgeschützt.

Merkmal
UV-MAT Touch
UV-MAT Touch
Displaykapazitives Touchdisplay
SpeicherUSB-Stick
Anzahl Kanäle1
Bestrahlungsstärke-, Dosis- und Temperaturmessungja
Zeit- und dosisgesteuerte Bestrahlungenja
Aufzeichnungen von Messungenja
Oszilloskopansichtja
Screenshots auf USB-Stick speicherbarja
Pausieren und Wiederstarten von Bestrahlungenja
Notizen und Kommentare zur Bestrahlung hinzufügenja
Remotesteuerung vom PCja
Bestrahlungsprotokolleauf USB-Stick
Benutzersteuerung und Adminmodusja
Einfache Firmware-Upgradesja

Sensoranschlüsse24 bit, volldigital
Anzahl Sensoranschlüsse1
Dosis-Einstellbereich0 bis 1.000.000 J/cm²
Dosis-Auflösung1 mJ/cm²
Bestrahlungsdauer0,01 s bis 9999 h
PC-SchnittstelleUSB 2.0
Sensorerkennungja
Abmessungen185 × 251 × 100 mm
Zulässige Betriebstemperatur5 bis 60 °C

MerkmalUV-MAT Touch
Displaykapazitives Touchdisplay, 5″ WVGA
DisplayausgabeBestrahlungsstärke und Dosis, Oszilloskopansicht
Datenaufzeichnungsrateeinstellbar: 1 s bis 1 h
Aufzeichnungsdauer> 24.000 h
Speicherschnittstelle1 × USB-Stick (bis 32 GB)

Optionen

Über die Grundausstattung hinaus sind diese Optionen erhältlich:

Sinnbild der entnehmbaren Inertgas-Box

Inertgas-Box

Mit den entnehmbaren Inertgas-Boxen lässt sich unter Inertbedingungen arbeiten – etwa bei Klebstoffen, die unter Sauerstoff nicht vollständig durchhärten. Getrennte Gaseinlässe und -auslässe ermöglichen die Messung der O₂-Konzentration am Gasauslass.

Fenster der PC-Software: mehrstufige Bestrahlung mit Soll- und Istdosis je Schritt

Remote-Steuerungsoption

Komplexe, mehrstufige Bestrahlungen – etwa eine Vorbestrahlung bei geringer Bestrahlungsstärke und anschließend eine hochintensive Bestrahlung – lassen sich mit der Remote-Steuerungsoption parametrisieren. Möglich sind bis zu 30 dosis- oder zeitgesteuerte Schritte und Pausen. Gleichzeitig wird die Bestrahlung am PC protokolliert und gespeichert.

Technische Daten der Radiometersensoren

Die kalibrierten Radiometersensoren sind für jede LED-Wellenlänge erhältlich. Sie sind rückführbar kalibriert, nachkalibrierbar und werden mit Werkskalibrierzertifikat ausgeliefert; eine Kalibrierung nach ISO/IEC 17025 mit DAkkS-Zertifikat aus unserem akkreditierten Kalibrierlabor ist optional erhältlich. Die angegebenen Messbereiche sind unsere Empfehlung und lassen sich auf Wunsch anpassen – geben Sie das bitte bei der Bestellung an.

SensortypUVA+
Spektralbereich330 bis 455 nm
Messbereich, typisch0 bis 10 W/cm²
Auflösung1 µW/cm²
Dosismessbereich0 bis 100 MJ/cm²
Dynamikbereichbis zu 10⁷
AD-Wandlung24 bit
Temperatursensorintegriert
AbmessungenØ 40 mm, Höhe 35 mm
Optische FlächeØ 6 mm
Gewicht160 g
Anschlusskabel1,8 m
Betriebstemperatur0 bis 40 °C
Lagertemperatur-10 bis 60 °C
Luftfeuchtigkeit< 80 %, nicht kondensierend

Bestellnummern, Lieferumfang, Zubehör und Versionen

AusführungBestellnummer
BSL-03 HO Version860903L-HO
BSL-03 ECO Version860903L-ECO

Die HO-Ausführung (high output) liefert die höhere Bestrahlungsstärke, die ECO-Ausführung ist die wirtschaftlichere Wahl für längere Belichtungen.

HO und ECO unterscheiden sich in der Bestrahlungsstärke; die Werte je Wellenlänge stehen weiter oben unter „Bestrahlungsstärken je Leistungsstufe“. Bitte geben Sie die gewünschte Wellenlänge bei der Bestellung an.

WellenlängeErgänzung der Bestellnummer
365 nm-365nm
385 nm-385nm
395 nm-395nm
405 nm-405nm
450 nm-450nm

Die Bestellnummer setzt sich aus Ausführung und Wellenlänge zusammen – für BSL-03 HO Version bei 365 nm also 860903L-HO-365nm. Die Peakwellenlänge liegt innerhalb von ± 5 nm.

AusführungBestellnummer
UV-MAT TOUCH820930L

Die Kammer wird über den UV-MAT Touch gesteuert – mit 5-Zoll-Touchdisplay und Oszilloskopansicht.

Bestellnummer860801X2
Wählbare Wellenlängen365 nm, 385 nm, 395 nm, 405 nm, 450 nm

Die Kammer lässt sich mit einer zweiten Wellenlänge bestücken; beide werden getrennt angesteuert. Bei zwei Wellenlängen steht je Wellenlänge die halbe Bestrahlungsstärke zur Verfügung.

BezeichnungBestellnummer
PC-Software UV-MAT TOUCH860901
UVA+ Sensor814447
Inertgas-Box860802i

BezeichnungBestellnummer
Kalibrierung17025

Akkreditierte Kalibrierung nach ISO/IEC 17025 in unserem eigenen Kalibrierlabor.

Die Sensoren werden standardmäßig mit Werkskalibrierzertifikat ausgeliefert; die Kalibrierung nach ISO/IEC 17025 mit DAkkS-Zertifikat ist optional erhältlich.

Veröffentlichungen mit BSL-03

Die 3 jüngsten Arbeiten, in denen mit BSL-03 gearbeitet wurde. Die vollständige, durchsuchbare Liste steht im Veröffentlichungsfinder.

Anwendungen der Bestrahlungskammer

  • UV-Härten und UV-Kleben
  • Versiegeln und Vergießen
  • Laboruntersuchungen
  • Händische Klebungen
