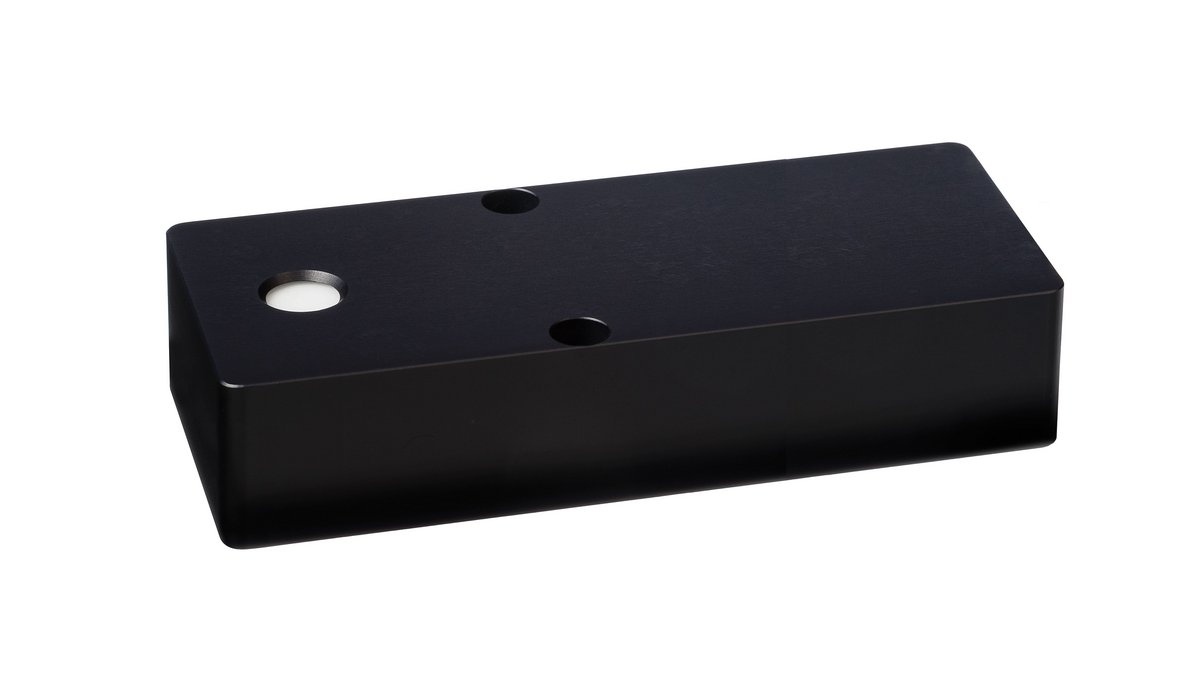

Ethernet UV-Sensoren PLC.net mit PoE
Der PLC.net ist ein einbaufertiger UV-Sensor mit LAN-Anschluss für die digitale Messung der UV-Bestrahlungsstärke in industriellen Anlagen, Laboraufbauten und automatisierten Prüfständen. Er verarbeitet die Messwerte im Sensor und stellt sie über HTTP mit JSON-Ausgabe sowie über Modbus TCP (Port 502, Float32 in mW/cm²) bereit. Damit lassen sich UV-Prozesse ohne zusätzliche Messhardware kontinuierlich überwachen, dokumentieren und in SPS-, SCADA- und Prüfsoftware einbinden. Die Versorgung erfolgt über PoE, ein integrierter Webserver exportiert die Messdaten als CSV.
Die Messwerte werden direkt im Sensor verarbeitet und über Ethernet bereitgestellt. Dadurch können UV-Prozesse kontinuierlich überwacht, dokumentiert und in bestehende Steuerungs- und Datenerfassungssysteme integriert werden.
Die Kommunikation erfolgt über eine HTTP-Schnittstelle mit JSON-Ausgabe sowie über Modbus TCP. Der UV-Sensor eignet sich damit für Anwendungen, bei denen aktuelle Messwerte, Geräteinformationen, Kalibrierdaten und Statusparameter über ein Netzwerk verfügbar sein müssen. Der direkte Zugriff auf den integrierten Webserver ermöglicht zusätzlich den Export der Messdaten im CSV-Format.
Die JSON-Datenstruktur ermöglicht eine einfache Integration in Softwareanwendungen, Datenlogger, Prozessleitsysteme und kundenspezifische Prüfsoftware. Messwerte und Metadaten können automatisiert ausgelesen, archiviert und für die Qualitätssicherung weiterverarbeitet werden.
Für die direkte Einbindung in industrielle Automatisierungssysteme unterstützt der UV-Sensor Modbus TCP. Die Kommunikation erfolgt über den Standardport 502. Die Messwerte stehen im Datenformat Float32 und in der Einheit mW/cm² zur Verfügung. Dadurch lässt sich der Sensor direkt in SPS-Systeme, SCADA-Umgebungen und industrielle Messdatenerfassungssysteme integrieren.
Ein physischer Taster am Sensorgehäuse ermöglicht die Ausführung wichtiger Servicefunktionen auch ohne Netzwerkzugriff. Ein kurzer Tastendruck startet das System neu. Ein mittellanger Tastendruck aktiviert den DHCP-Servermodus für die direkte Verbindung mit einem Laptop. Ein langer Tastendruck setzt den Sensor auf die Werkseinstellungen zurück.
Highlights des UV-Sensors PLC.net
- Digitale Messung der UV-Bestrahlungsstärke über Ethernet
- Spannungsversorgung über PoE
- HTTP-Schnittstelle mit JSON-Ausgabe
- Modbus TCP zur Integration in SPS- und Prozessleitsysteme
- Messwertausgabe in mW/cm²
- Integrierter Webserver mit CSV-Export und Laufzeitdiagramm
- Unterstützung mehrerer Messkanäle und Lampenzuordnungen
- Service-Taster für Neustart, DHCP-Modus und Zurücksetzen auf Werkseinstellungen
| Produktart | UV-Sensor: UV-Sensoren mit LAN, PoE, Modbus TCP, HTTP/JSON und CSV-Export über den Webserver |
| Spektralbereich | UVC 200–280 nm, UVB 280–315 nm, UVA 315–400 nm, UVA+ 330–455 nm, UVBB 230–400 nm, VISB 400–480 nm, LUX 380–780 nm |
| Messbereich | 0–10.000 mW/cm²; 0–10.000 µW/cm² (optional) |
| Kalibrierunsicherheit (typ.) | 4,5–6,0 % (k = 2) |
| Ausgang / Schnittstelle | Datenprotokolle: HTTP / JSON, Modbus TCP; Netzwerkschnittstelle: LAN / Ethernet (PoE) |
| Zeitauflösung | bis 50 Hz |
| Kalibrierung | rückführbar auf PTB, Werkskalibrierung, DAkkS optional (DIN EN ISO/IEC 17025:2018), rekalibrierbar |
| Normen / Richtlinien | keine produktspezifische Norm; Kalibrierung nach DIN EN ISO/IEC 17025:2018 möglich |
| Geeignet für | UV-Desinfektion; Wasser- und Umwelttechnik; Automatisierung und Prozessintegration; Verpackung und Abfülltechnik |
| Nicht geeignet für | spektral aufgelöste Messung (Peakwellenlänge, Bandbreite); Bestrahlungsstärken über 10000 mW/cm² (Standardbereich); Sensortemperaturen über 60 °C; Einsatz unter Wasser oder unter Druck |
| Datenblattversion | Rev. 2026-09-08 (d_LAN_UV-sensor-PLC.net.pdf) |
Die oben genannte Kalibrierunsicherheit ist die erweiterte Unsicherheit der Kalibrierung (k = 2, Vertrauensniveau rund 95 %) und gilt für die Kalibrierquelle und die Kalibrierbedingungen. Die Messunsicherheit im Einsatz ist größer: Hinzu kommen die spektrale Fehlanpassung an der eingesetzten Quelle, die Sensortemperatur, die Alterung seit der Kalibrierung sowie Abstand und Ausrichtung zur Quelle. Wie sich daraus ein Unsicherheitsbudget ergibt, steht unter Messunsicherheit in der UV-Messtechnik.

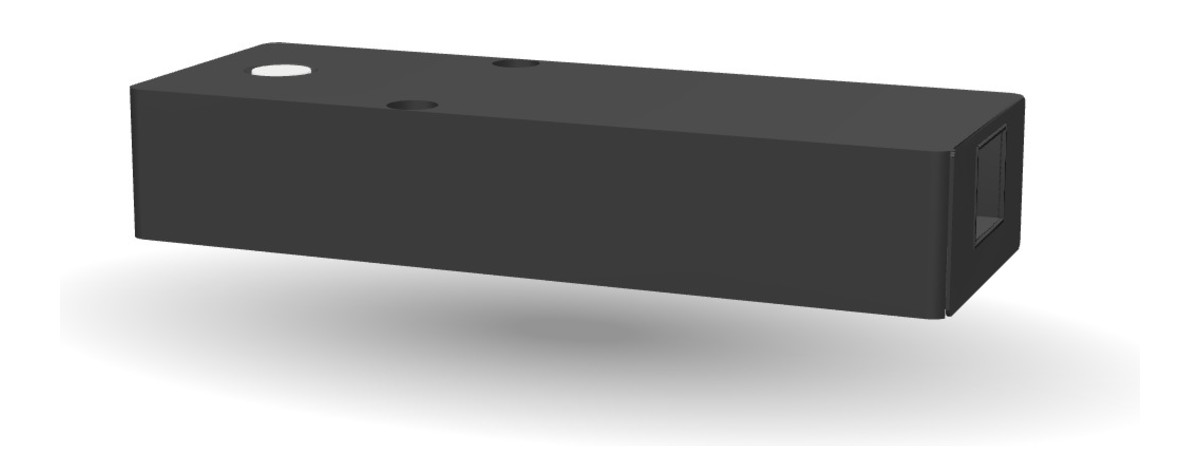

PLC.net als 3D-Modell ansehen
Sensorgehäuse und Anschlüsse von allen Seiten betrachten – direkt im Browser.
Der PLC.net lässt sich im 3D-Produktviewer von allen Seiten betrachten – originalgetreu aus den CAD-Konstruktionsdaten. Gehäuseform, Ethernet-Anschluss und Einbaumaße sind so vor der Planung im Detail zu prüfen.
Technische Daten der Ethernet-PLC-UV-Sensoren und VIS-Sensoren
| Versorgung | PoE, Typ 1 |
| Stromaufnahme | < 150 mA |
| Messbereiche | 0–10.000 mW/cm² |
| 0–10.000 µW/cm² (optional) | |
| Auflösung | 0,001 mW/cm² |
| 0,001 µW/cm² (optional) | |
| Abmessungen | ca. 120 × 40 × 20 mm |
| Gewicht | 180 g |
| Datenprotokolle | HTTP / JSON, Modbus TCP |
| Webserver | integriert |
| Datenexport | CSV |
| Netzwerkschnittstelle | LAN / Ethernet |
| Betriebstemperatur | 0 bis 60 °C |
| Lagertemperatur | -10 bis 60 °C |
| Luftfeuchtigkeit | < 80 %, nicht kondensierend |
| Antwortzeit, typisch / maximal | 20 ms / 100 ms |
| Taster | 1, physisch für |
| Reset, DHCP & | |
| Werkseinstellungen | |
| Kalibrierunsicherheit (typ.) | 4,5–6,0 % (k = 2) |
| Linearitätsfehler | unter 1 % |
| Alterung pro Jahr | unter 3 % |
| UVC | 200–280 nm |
| UVB | 280–315 nm |
| UVA | 315–400 nm |
| UVA+ | 330–455 nm |
| UVBB | 230–400 nm |
| VISB | 400–480 nm |
| LUX | 380–780 nm, V(λ) |
Lässt sich der UV-Sensor über Modbus TCP einbinden?
Ja. Der PLC.net ist ein netzwerkfähiger UV-Sensor: Er hängt über Ethernet am Netz, wird per PoE mitversorgt und braucht damit weder eigene Spannungsversorgung noch Analogeingang an der Steuerung. Für die Anbindung stehen mehrere Wege nebeneinander – Modbus TCP für die klassische SPS, die HTTP-Schnittstelle mit Antwort im JSON-Format für Leitsysteme und eigene Software.
Der Unterschied zum analogen Sensor liegt weniger im Messwert als in dem, was mitfährt: Über die digitale Schnittstelle lassen sich Sensortyp, Spektralbereich und Kalibrierstatus mitlesen. Damit wird eine Abweichung unterscheidbar – eine abgelaufene Kalibrierung ist dann eine eigene Meldung und nicht länger eine Prozessabweichung, die niemand erklären kann.
Wo eine analoge Anbindung ausreicht, sind die SPS-Sensoren mit 0–10 V oder 4–20 mA die einfachere Wahl; wo es seriell sein soll, die digitalen PLC.D-Sensoren mit RS-485.
Häufige Fragen: PLC.net Ethernet-UV-Sensoren
Der PLC.net wird über Power over Ethernet nach IEEE 802.3af aus dem Netzwerk-Switch versorgt; ein separates Netzteil entfällt. Damit genügt ein einziges Netzwerkkabel für Versorgung und Daten, was die Installation an schwer zugänglichen Messstellen vereinfacht. Ist kein PoE-Switch vorhanden, übernimmt ein PoE-Injektor zwischen Switch und Sensor die Versorgung.
Der Sensor aktualisiert den Messwert typisch alle 20 ms, spätestens alle 100 ms, und stellt ihn gleichzeitig über Modbus TCP an Port 502 und über die HTTP-Schnittstelle bereit. Für die Regelung einer UV-Anlage über die SPS reicht diese Rate aus; für Zeitprofile einzelner Lampenimpulse mit Millisekundenauflösung ist ein Datenlogger wie der curelog mit bis zu 2000 Hz vorgesehen.
PLC.net wird in denselben sieben Spektralbereichen wie die übrigen PLC-Sensoren geliefert: UVC 200–280 nm, UVB 280–315 nm, UVA 315–400 nm, UVA+ 330–455 nm, UVBB 230–400 nm, VISB 400–480 nm und LUX mit V(λ)-Bewertung. Der Messbereich reicht standardmäßig bis 10 000 mW/cm²; für Niederdruck-UVC-Lampen in Desinfektionsanlagen ist eine empfindliche Ausführung bis 10 000 µW/cm² vorgesehen.
Ja. Der PLC.net stellt die Messwerte über Modbus TCP auf dem Standardport 502 bereit, im Datenformat Float32 und in der Einheit mW/cm², mit einer Auflösung von 0,001 mW/cm². Damit lässt er sich ohne Zusatzhardware auf einen Modbus-Master in der Steuerung legen. Dieselben Werte liefert parallel eine HTTP-Schnittstelle als JSON; der integrierte Webserver exportiert sie zusätzlich als CSV-Datei.
Über eine netzwerkfähige Schnittstelle. Der PLC.net hängt per LAN am Netz und stellt die Bestrahlungsstärke über Modbus TCP als Float32 in mW/cm² sowie über HTTP als JSON bereit; beide Wege lassen sich von gängigen SCADA- und Prozessleitsystemen abfragen. Neben dem Messwert sind Geräteinformationen, Kalibrierdaten und Statusparameter lesbar – erst damit wird eine Abweichung als Kalibrierproblem statt als Prozessproblem erkennbar.
Der PLC.net verarbeitet die Messwerte im Sensor und gibt sie über LAN aus: als Modbus-TCP-Register oder als JSON über HTTP. Mehrere Messkanäle und Lampenzuordnungen sind vorgesehen, sodass sich eine Anlage mit mehreren Strahlern über ein Netz abbilden lässt. Für die Auswertung ohne Leitsystem exportiert der integrierte Webserver die Daten als CSV und zeigt ein Laufzeitdiagramm; die Kalibrierunsicherheit liegt typisch bei 4,5 bis 6,0 % (k = 2).
Der Kalibrierschein weist die erweiterte Kalibrierunsicherheit mit k = 2 aus; für die PLC.net-Sensoren liegt sie typisch bei 4,5–6,0 %. Im laufenden Betrieb ist die Messunsicherheit größer, weil spektrale Fehlanpassung an der eingesetzten Quelle, Sensortemperatur, Alterung und Messgeometrie hinzukommen. Wie sich daraus ein Unsicherheitsbudget ergibt, steht unter Messunsicherheit in der UV-Messtechnik.
Ein UV-Sensor mit Ethernet (LAN)-Anschluss eignet sich für die kontinuierliche Überwachung von UV-Prozessen in automatisierten Anlagen, Prüfständen und industriellen Produktionsumgebungen. Durch Ethernet-Kommunikation können Messwerte zentral erfasst, dokumentiert und in Steuerungssysteme integriert werden.
Die Einbindung in SPS-Systeme erfolgt über Modbus TCP. Der Sensorwert wird als Float32-Zahl in
mW/cm² bereitgestellt. Zusätzlich können Wellenlänge und Status über Register ausgelesen werden.
Über den integrierten Taster kann ein DHCP-Servermodus aktiviert werden. Der Sensor stellt dann eine direkte Verbindung für einen Laptop bereit und ist unter der IP-Adresse 192.168.100.1 erreichbar.
Die HTTP-Schnittstelle ermöglicht den direkten Zugriff auf aktuelle Messwerte und Geräteinformationen über das Netzwerk. Die JSON-Ausgabe erleichtert die Integration in kundenspezifische Software, Datenlogger, Prüfstände und Qualitätssicherungssysteme.
Der integrierte Webserver ermöglicht den Export von Messdaten als CSV-Datei. Dadurch können Messreihen dokumentiert, archiviert und in externen Auswertesystemen weiterverarbeitet werden.
Bestellnummern, Lieferumfang, Zubehör und Versionen
| Spektralbereich | Bestellnummer |
|---|---|
| UVC | 890010 |
| UVB | 890020 |
| UVA | 890032 |
| UVA+ | 890047 |
| UVBB | 890012 |
| VISB | 890041 |
| LUX | 890061 |
Lieferumfang: Sensor PLC.net und Werkskalibrierschein, auf Wunsch mit DAkkS-Kalibrierschein. Bitte geben Sie den gewünschten Spektralbereich bei der Bestellung an.
| Leistung | Bestellnummer |
|---|---|
| Werkskalibrierung | 710000 |
| DAkkS-Kalibrierung nach ISO/IEC 17025 | 17025 |
Akkreditierte Kalibrierung nach ISO/IEC 17025 in unserem eigenen Kalibrierlabor. Bei Auslieferung ist der Sensor bereits werkskalibriert.
