UV-LED-Kammer BSL-02 – bis 300 mW/cm² auf 46 × 32 cm

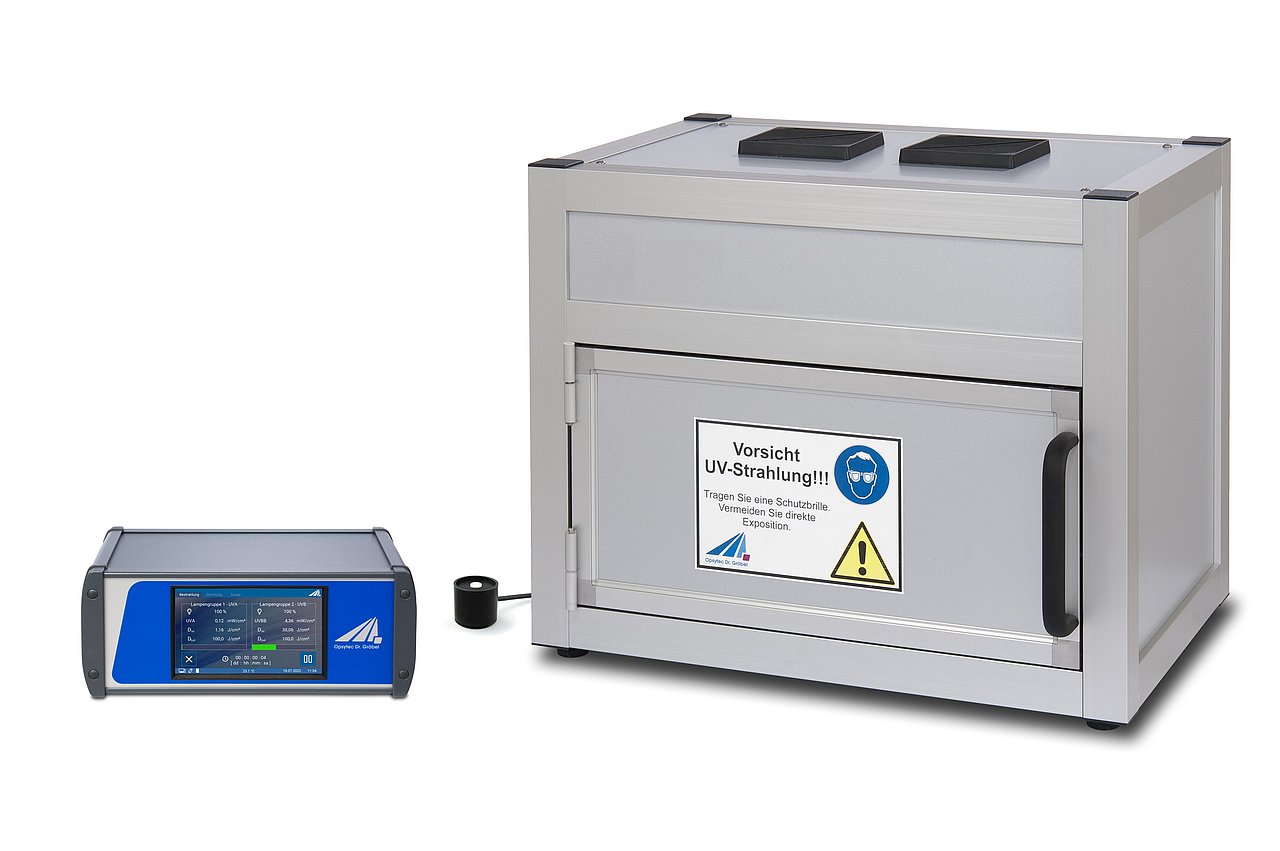

Die UV-LED-Kammer BSL-02 ist eine Bestrahlungskammer auf Basis von Hochleistungs-UV-LEDs für die Härtung und Klebung im Labor und in der Kleinserie. Auf einem Innenraum von 46 × 32 × 25 cm stehen die Wellenlängen 365, 385, 395, 405 und 450 nm zur Verfügung, die Bestrahlungsstärke reicht bis 300 mW/cm² bei 385 bis 405 nm. Damit lassen sich die gängigsten UV-härtenden Kleber in Sekunden applizieren, gesteuert über einen Timer von 0,01 s bis 9999 h.
Im Vergleich zu unseren Bestrahlungskammern der BS-Serie bietet die BSL-02 die 40-fache Bestrahlungsstärke. Die hohe Bestrahlungsstärke ermöglicht extrem kurze Belichtungszeiten bei einer exzellenten Wiederholgenauigkeit.
Durch die für UV-LEDs typischen Eigenschaften wie Sofortstart, Dimmbarkeit und hohe Lebensdauer ist die BSL-02 ideal für Laboruntersuchungen und die händische Fertigung geeignet. Der integrierte Timer steuert die Bestrahlung bereits exakt. Für noch bessere Ergebnisse empfehlen wir einen unserer kalibrierten UVA+-Sensoren. Die Dosiskontrolle ist bei der UV-LED-Kammer BSL-02 bereits in den Steuerungseinheiten UV-MAT Touch und UV-MAT integriert. Mit einem optionalen Sensor misst der UV-MAT die Bestrahlungsstärke kontinuierlich und beendet bei der eingestellten Zieldosis die Bestrahlung.
Für Ihre Anwendung stehen die Wellenlängen 365 nm, 385 nm, 395 nm, 405 nm und 450 nm zur Verfügung. Optional können zwei Wellenlängen getrennt gesteuert werden. Die Bestrahlungsstärke der BSL-02 erreicht:
- bis zu 300 mW/cm² bei 385, 395 und 405 nm (Version HO)
- bis zu 200 mW/cm² bei 365 nm (Version HO)
Die Kammer ist auch in der Leistungsstufe ECO erhältlich; die Werte je Wellenlänge stehen weiter unten unter „Bestrahlungsstärken je Leistungsstufe“.
Bei bis zu 300 mW/cm² und 600 bis 1200 W Anschlussleistung bleibt der Wärmeeintrag dank UV-LED-Technik und aktiver Luftkühlung des Probenraums gering – Klebstoffe härten in Sekunden, ohne dass temperaturempfindliche Bauteile Schaden nehmen.
Die BSL-02 verfügt über kompakte Außenmaße, bietet aber einen Bestrahlungsraum mit einer Grundfläche von 46 × 32 cm und einer Höhe von 25 cm.
In der vollständig geschlossenen und überwachten Bestrahlungskammer ist das Bedienpersonal beim Handling vor UV-Strahlung vollständig geschützt.
Bestrahlungsstärke und Dosis der BSL-02 berechnen
Die BSL-02 vorab virtuell aufbauen:
Bestrahlungsstärke, Homogenität und Belichtungszeit je LED-Wellenlänge berechnen.
Wellenlänge und Dosis der BSL-02 im Simulator vergleichen
Welche der Wellenlängen 365, 385, 395, 405 und 450 nm zu Ihrem Klebstoff oder Lack passt, lässt sich im UV-Bestrahlungskammer-Simulator durchspielen: Er berechnet für den Innenraum der BSL-02 von 46 × 32 cm die Bestrahlungsstärke je Wellenlänge und die daraus folgende Belichtungszeit bis zur Zieldosis.
Technische Daten UV-LED-Kammer BSL-02
| Innenmaße | 46 × 32 × 25 cm |
| Abmessungen, Kammer | 55,5 × 40 × 43 cm |
| Gewicht | ca. 40 kg |
| Leistungsaufnahme | 600–1200 W |
| Wellenlänge | 365, 385, 395, 405, 450 nm |
| Peakwellenlänge | ± 5 nm |
| Emission, FWHM | 10–20 nm |
| max. Bestrahlungsstärke | 250 mW/cm² (450 nm) |
| max. Bestrahlungsstärke | 300 mW/cm² (385–405 nm) |
| max. Bestrahlungsstärke | 200 mW/cm² (365 nm) |
| Netzanschluss | 100–240 V, 50/60 Hz |
| Kühlung | Luftkühlung |
| Timer | 0,01 s bis 9999 h |
| Auslösung | 0,01 s |
| Dosissteuerung | mit opt. Sensor |
| PC-Schnittstelle | USB 2.0 |
| Sicherheitsüberwachung | Übertemperatur, Türkontakt |
| Klassifizierung | Gruppe 0 nach DIN EN 12198:2000 |
| Probentemperatur | Erwärmung der Proben durch hohe UV-Bestrahlung bei langer Belichtung |
| Betriebstemperatur | 10 bis 40 °C |
| Lagertemperatur | -10 bis 60 °C |
| Luftfeuchtigkeit | unter 80 %, nicht kondensierend |
Spektren der Bestrahlungskammer BSL-02
Die Abbildung zeigt, wie dicht 385, 395 und 405 nm beieinanderliegen: Ihre Flanken überlappen, ein Photoinitiator mit breitem Absorptionsband spricht auf alle drei an. 365 nm und 450 nm stehen dagegen deutlich getrennt. Werden zwei Wellenlängen eingebaut, trägt jede die halbe Bestrahlungsstärke, lässt sich aber unabhängig von 2 bis 100 % dimmen.
Bestrahlungsstärke, Spektrum und LEDs
Die Kammer ist in zwei Leistungsstufen erhältlich. Angegeben sind die typischen Bestrahlungsstärken in einer Innenraumhöhe von 30 mm; durch geringeren Abstand zur Lichtquelle lässt sich die Bestrahlungsstärke weiter erhöhen. Die Werte gelten für eine vollständige Bestückung mit einem LED-Typ. Bei zwei Wellenlängen wird die Kammer je zur Hälfte mit einem LED-Typ bestückt, sodass je Wellenlänge die halbe Bestrahlungsstärke zur Verfügung steht.
| Wellenlänge | ECO | HO |
|---|---|---|
| 365 nm | 100 mW/cm² | 200 mW/cm² |
| 385, 395, 405 nm | 150 mW/cm² | 300 mW/cm² |
| 450 nm | 125 mW/cm² | 250 mW/cm² |
Die fünf Wellenlängen im Vergleich, jeweils auf ihr Maximum normiert. Die Halbwertsbreite liegt bei 10 bis 20 nm, die Peakwellenlänge trifft die Nennwellenlänge auf ± 5 nm.
| Wellenlänge | 365, 385, 395, 405, 450 nm |
| Peakwellenlänge | ± 5 nm |
| Emission, FWHM | 10 bis 20 nm |
Ausstattung im Detail
Die Bestrahlungskammer ist modular erweiterbar und damit auf unterschiedliche Anwendungen anpassbar. Folgende Funktionen sind immer enthalten:
 | Dosissteuerung Die Bestrahlungsstärke wird kontinuierlich gemessen; bei der eingestellten Zieldosis beendet der UV-MAT die Bestrahlung. Der UV-MAT Touch bietet dieselben Funktionen, vereinfacht aber die Bedienung und die Dokumentation. |
 | Dimmung und Spektralanpassung Die LEDs lassen sich von 2 % bis 100 % stufenlos dimmen. Sie sind für verschiedene Anwendungen in fünf Wellenlängen erhältlich; optional stehen in einer Kammer zwei Wellenlängen zur Verfügung, die getrennt angesteuert werden. |
 | Timer Alternativ zur Dosissteuerung bietet der UV-MAT einen einstellbaren Timer für zeitgesteuerte Bestrahlungen zwischen 0,01 s und 9999 h. |
 | Bestrahlungsprotokolle Die Bestrahlungen lassen sich mit einem PC aufzeichnen. Der UV-MAT Touch zeichnet sie auch ohne PC auf einen USB-Stick auf. |
Die beiden Bestrahlungssteuerungen im Vergleich
| Merkmal |  | |
|---|---|---|
| Display | kapazitives Touchdisplay | monochrom, 128 × 64 px |
| Speicher | USB-Stick | – |
| Anzahl Kanäle | 1 | 1 |
| Bestrahlungsstärke-, Dosis- und Temperaturmessung | ja | ja |
| Zeit- und dosisgesteuerte Bestrahlungen | ja | ja |
| Aufzeichnungen von Messungen | ja | – |
| Oszilloskopansicht | ja | – |
| Screenshots auf USB-Stick speicherbar | ja | – |
| Pausieren und Wiederstarten von Bestrahlungen | ja | – |
| Notizen und Kommentare zur Bestrahlung hinzufügen | ja | – |
| Remotesteuerung vom PC | ja | – |
| Bestrahlungsprotokolle | auf USB-Stick | am PC |
| Benutzersteuerung und Adminmodus | ja | – |
| Einfache Firmware-Upgrades | ja | ja |
Beide Steuerungen nutzen dieselben Sensoren; ein Sensor lässt sich also an beiden Geräten verwenden.
Der UV-MAT Touch wird über einen hochauflösenden kapazitiven Touchscreen bedient. Ein Cortex-ARM-Prozessor sorgt für Langlebigkeit und Updatefähigkeit – neue Funktionen lassen sich direkt vor Ort aufspielen. Gerät und PC-Software sind mit Windows 10 und 11 verträglich. Dargestellt werden Ein- und Mehrkanalbestrahlungen numerisch und grafisch, dazu Oszillogramme und die Einstellungen. Die Parametrisierung erfolgt direkt am Gerät und ist passwortgeschützt.
| Sensoranschlüsse | 24 bit, volldigital |
| Anzahl Sensoranschlüsse | 1 |
| Dosis-Einstellbereich | 0 bis 1.000.000 J/cm² |
| Dosis-Auflösung | 1 mJ/cm² |
| Bestrahlungsdauer | 0,01 s bis 9999 h |
| PC-Schnittstelle | USB 2.0 |
| Sensorerkennung | ja |
| Abmessungen | 185 × 251 × 100 mm |
| Zulässige Betriebstemperatur | 5 bis 60 °C |
| Merkmal | UV-MAT Touch | UV-MAT |
|---|---|---|
| Display | kapazitives Touchdisplay, 5″ WVGA | grafisch, 128 × 64 px, monochrom |
| Displayausgabe | Bestrahlungsstärke und Dosis, Oszilloskopansicht | Bestrahlungsstärke und Dosis |
| Datenaufzeichnungsrate | einstellbar: 1 s bis 1 h | – |
| Aufzeichnungsdauer | > 24.000 h | – |
| Speicherschnittstelle | 1 × USB-Stick (bis 32 GB) | Datenexport per USB |
Optionen
Über die Grundausstattung hinaus sind diese Optionen erhältlich:
 | Inertgas-Box Mit den entnehmbaren Inertgas-Boxen lässt sich unter Inertbedingungen arbeiten – etwa bei Klebstoffen, die unter Sauerstoff nicht vollständig durchhärten. Getrennte Gaseinlässe und -auslässe ermöglichen die Messung der O₂-Konzentration am Gasauslass. |
 | Remote-Steuerungsoption Komplexe, mehrstufige Bestrahlungen – etwa eine Vorbestrahlung bei geringer Bestrahlungsstärke und anschließend eine hochintensive Bestrahlung – lassen sich mit der Remote-Steuerungsoption parametrisieren. Möglich sind bis zu 30 dosis- oder zeitgesteuerte Schritte und Pausen. Gleichzeitig wird die Bestrahlung am PC protokolliert und gespeichert. |
Technische Daten der Radiometersensoren
Die kalibrierten Radiometersensoren sind für jede LED-Wellenlänge erhältlich. Sie sind rückführbar kalibriert, nachkalibrierbar und werden mit Werkskalibrierzertifikat ausgeliefert; eine Kalibrierung nach ISO/IEC 17025 mit DAkkS-Zertifikat aus unserem akkreditierten Kalibrierlabor ist optional erhältlich. Die angegebenen Messbereiche sind unsere Empfehlung und lassen sich auf Wunsch anpassen – geben Sie das bitte bei der Bestellung an.
| Sensortyp | UVA+ |
| Spektralbereich | 330 bis 455 nm |
| Messbereich, typisch | 0 bis 10 W/cm² |
| Auflösung | 1 µW/cm² |
| Dosismessbereich | 0 bis 100 MJ/cm² |
| Dynamikbereich | bis zu 10⁷ |
| AD-Wandlung | 24 bit |
| Temperatursensor | integriert |
| Abmessungen | Ø 40 mm, Höhe 35 mm |
| Optische Fläche | Ø 6 mm |
| Gewicht | 160 g |
| Anschlusskabel | 1,8 m |
| Betriebstemperatur | 0 bis 40 °C |
| Lagertemperatur | -10 bis 60 °C |
| Luftfeuchtigkeit | < 80 %, nicht kondensierend |
Bestellnummern, Lieferumfang, Zubehör und Versionen
| Ausführung | Bestellnummer |
|---|---|
| BSL-02 HO Version | 860902L-HO |
| BSL-02 ECO Version | 860902L-ECO |
Die HO-Ausführung (high output) liefert die höhere Bestrahlungsstärke, die ECO-Ausführung ist die wirtschaftlichere Wahl für längere Belichtungen.
HO und ECO unterscheiden sich in der Bestrahlungsstärke; die Werte je Wellenlänge stehen weiter oben unter „Bestrahlungsstärken je Leistungsstufe“. Bitte geben Sie die gewünschte Wellenlänge bei der Bestellung an.
| Wellenlänge | Ergänzung der Bestellnummer |
|---|---|
| 365 nm | -365nm |
| 385 nm | -385nm |
| 395 nm | -395nm |
| 405 nm | -405nm |
| 450 nm | -450nm |
Die Bestellnummer setzt sich aus Ausführung und Wellenlänge zusammen – für BSL-02 HO Version bei 365 nm also 860902L-HO-365nm. Die Peakwellenlänge liegt innerhalb von ± 5 nm.
| Ausführung | Bestellnummer |
|---|---|
| UV-MAT TOUCH | 820930L |
| UV-MAT | 820920L |
Die Kammer wird über den UV-MAT gesteuert – wahlweise mit grafischem Display oder als UV-MAT Touch mit 5-Zoll-Touchdisplay und Oszilloskopansicht.
| Bestellnummer | 860801X2 |
|---|---|
| Wählbare Wellenlängen | 365 nm, 385 nm, 395 nm, 405 nm, 450 nm |
Die Kammer lässt sich mit einer zweiten Wellenlänge bestücken; beide werden getrennt angesteuert. Bei zwei Wellenlängen steht je Wellenlänge die halbe Bestrahlungsstärke zur Verfügung.
| Bezeichnung | Bestellnummer |
|---|---|
| PC-Software UV-MAT TOUCH | 860901 |
| UVA+ Sensor | 814447 |
| Inertgas-Box | 860802i |
| Bezeichnung | Bestellnummer |
|---|---|
| Kalibrierung | 17025 |
Akkreditierte Kalibrierung nach ISO/IEC 17025 in unserem eigenen Kalibrierlabor.
Die Sensoren werden standardmäßig mit Werkskalibrierzertifikat ausgeliefert; die Kalibrierung nach ISO/IEC 17025 mit DAkkS-Zertifikat ist optional erhältlich.
Veröffentlichungen mit BSL-02
Die 3 jüngsten Arbeiten, in denen mit BSL-02 gearbeitet wurde. Die vollständige, durchsuchbare Liste steht im Veröffentlichungsfinder.
Anwendungen der Bestrahlungskammer
- UV-Härten und UV-Kleben
- Versiegeln und Vergießen
- Laboruntersuchungen
- Händische Klebungen
