UV-LED-Kammer BSL-04 – 86 × 64 cm für die Chargenhärtung
Die UV-LED-Kammer BSL-04 ist die größte LED-Bestrahlungskammer der BSL-Serie und härtet, klebt und bestrahlt großflächige Bauteile sowie große Chargen. Der Innenraum misst 86 × 64 × 28 cm; die Bestrahlungsstärke beträgt bis zu 110 mW/cm² und damit das 14-Fache der BS-Serie, wahlweise bei 365, 385, 395, 405 oder 450 nm. Zwei getrennt steuerbare Wellenlängen sind möglich. Die Dosissteuerung UV-MAT misst die Bestrahlungsstärke kontinuierlich und beendet die Bestrahlung bei Erreichen der Zieldosis – unabhängig von Lampenalterung und Verschmutzung. UV-LEDs starten sofort, sind dimmbar und haben eine hohe Lebensdauer.
Für hohe Bestrahlungsstärken ist die UV-LED-Kammer vollständig mit einer LED-Wellenlänge erhältlich. Der Einbau zweier getrennt steuerbarer LED-Wellenlängen ermöglicht einen besonders flexiblen Einsatz. Dank der hohen Homogenität der Bestrahlung lassen sich die Proben zudem beliebig positionieren.
Damit ist die BSL-04 die Kammer für die Chargenhärtung: Statt Probe für Probe zu bestrahlen, wird die volle Trägerfläche von 86 × 64 cm in einem Durchgang belegt und mit einer Dosis gefahren.
Der integrierte Timer gewährleistet eine präzise Bestrahlungssteuerung. Für optimale Ergebnisse empfehlen wir unsere kalibrierten UVA+-Sensoren. In der UV-LED-Kammer BSL-04 ist die Dosiskontrolle bereits in den Steuerungseinheiten UV-MAT Touch und UV-MAT integriert. Ein optionaler Sensor ermöglicht dem UV-MAT eine kontinuierliche Messung der Bestrahlungsstärke und beendet die Bestrahlung bei Erreichen der Zieldosis.
Über die volle Fläche von 86 × 64 cm liegt die Bestrahlungsstärke bei bis zu 110 mW/cm². Die aktive Luftkühlung hält den Wärmeeintrag auch bei voller Charge und langen Belichtungszeiten niedrig, sodass sich die Proben beliebig auf dem Probenträger verteilen lassen.

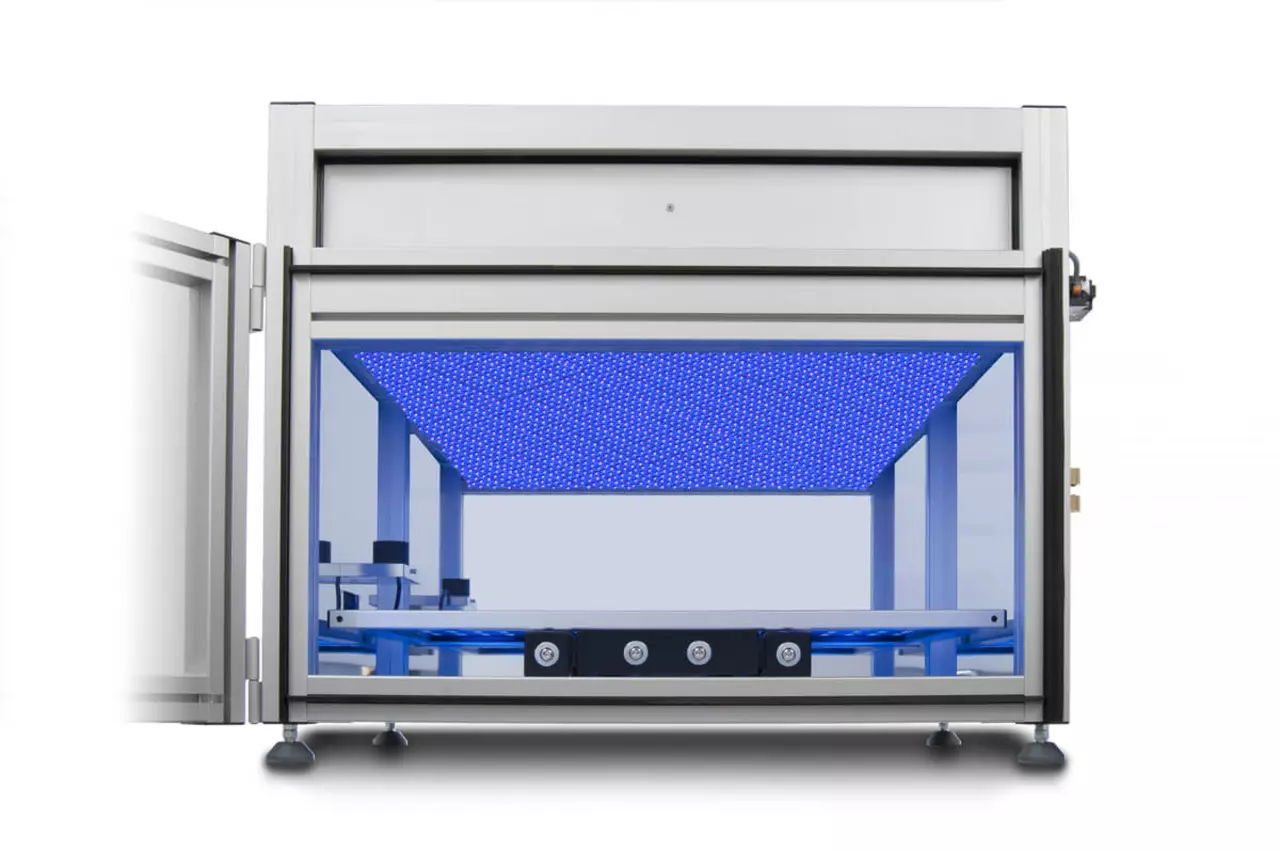

Der Bestrahlungsraum hat eine Grundfläche von 86 × 64 cm und eine Höhe von 28 cm. Zu klebende oder zu härtende Teile lassen sich auf dem verschiebbaren Probenträger bequem und sicher platzieren.
Die vollständig geschlossene und überwachte Bestrahlungskammer gewährleistet, dass das Bedienpersonal beim Handling umfassend vor UV-Strahlung geschützt ist.
Bestrahlungsstärke und Dosis der BSL-04 berechnen
Die BSL-04 vorab virtuell aufbauen:
Bestrahlungsstärke, Homogenität und Belichtungszeit je LED-Wellenlänge berechnen.
Homogenität der BSL-04 über die volle Fläche simulieren
Bei der BSL-04 als größter Kammer der BSL-Serie entscheidet die Homogenität über die Chargengröße. Der UV-Bestrahlungskammer-Simulator stellt die Bestrahlungsstärke über den Innenraum von 86 × 64 cm als Heatmap dar und zeigt, wie sich Dosis und Belichtungszeit bei bis zu 110 mW/cm² über die Fläche verteilen.
Technische Daten UV-LED-Kammer BSL-04
| Innenmaße | 86 × 64 × 28 cm |
| Abmessungen, Kammer | 95 × 82 × 70 cm |
| Gewicht | ca. 80 kg |
| Leistungsaufnahme | 1200 W |
| Netzanschluss | 100–240 V, 50/60 Hz |
| Betriebstemperatur | 10 bis 40 °C |
| Lagertemperatur | -10 bis 60 °C |
| Luftfeuchtigkeit | < 80 %, nicht kondensierend |
| Kühlung | Luftkühlung |
| Probentemperatur | Erwärmung der Proben durch hohe UV-Bestrahlung bei langer Belichtung |
| Klassifizierung | Gruppe 0 nach DIN EN 12198:2000 |
| Timer | 0,01 s bis 9999 h |
| Auslösung | 0,01 s |
| Dosissteuerung | mit opt. Sensor |
| Sicherheitsüberwachung | Übertemperatur, Türkontakt |
| PC-Schnittstelle | USB 2.0 |
Spektren der Bestrahlungskammer BSL-04
Auch die BSL-04 deckt die fünf Wellenlängen von 365 bis 450 nm ab. Für große Chargen ist die Kombination zweier getrennt steuerbarer Wellenlängen üblich: Eine Gruppe übernimmt die Durchhärtung, die zweite die Oberfläche. Da UV-LEDs sofort starten und keine Aufwärmphase brauchen, liegt das Spektrum vom ersten Moment der Belichtung an fest – anders als bei Lampen, deren Emission beim Anfahren wandert.
Bestrahlungsstärke, Spektrum und LEDs
Angegeben sind die typischen Bestrahlungsstärken in einer Innenraumhöhe von 30 mm; durch geringeren Abstand zur Lichtquelle lässt sich die Bestrahlungsstärke weiter erhöhen. Die Werte gelten für eine vollständige Bestückung mit einem LED-Typ. Bei zwei Wellenlängen wird die Kammer je zur Hälfte mit einem LED-Typ bestückt, sodass je Wellenlänge die halbe Bestrahlungsstärke zur Verfügung steht.
| Wellenlänge | Bestrahlungsstärke |
|---|---|
| 365 nm | 60 mW/cm² |
| 385, 395, 405 nm | 100 mW/cm² |
| 450 nm | 110 mW/cm² |

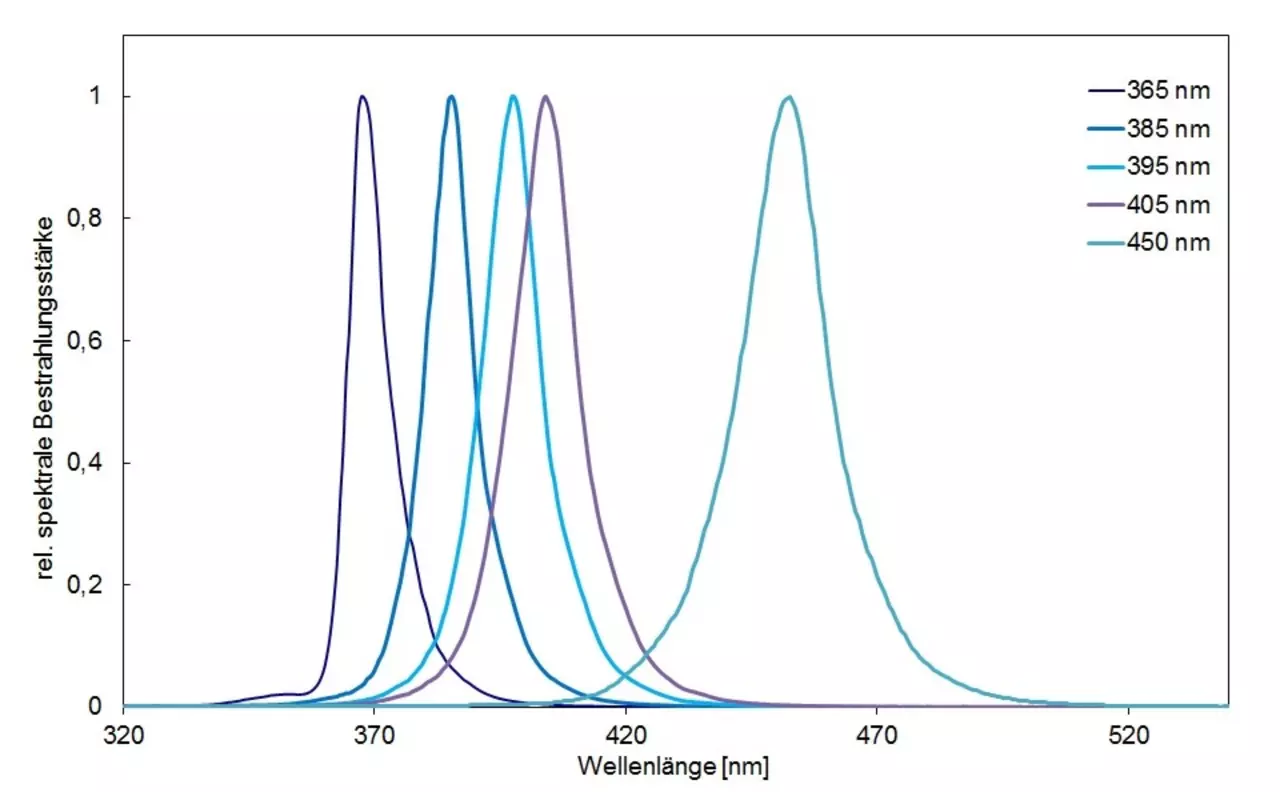

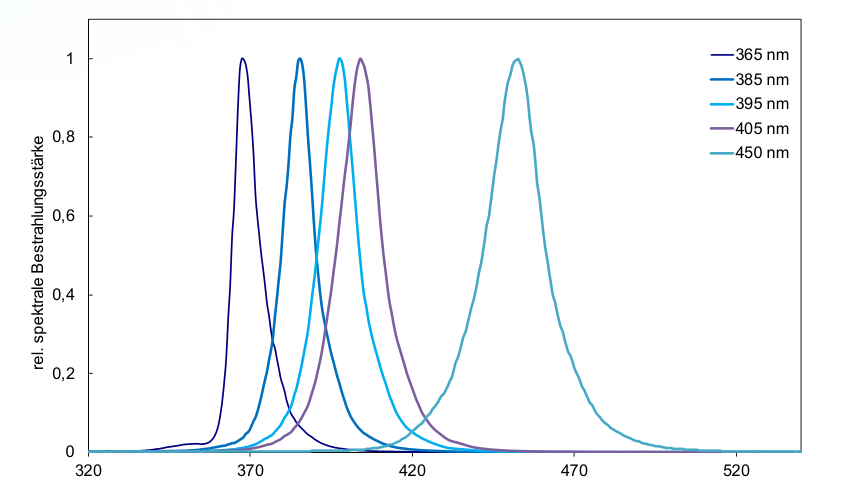

Die fünf Wellenlängen im Vergleich, jeweils auf ihr Maximum normiert. Die Halbwertsbreite liegt bei 10 bis 20 nm, die Peakwellenlänge trifft die Nennwellenlänge auf ± 5 nm.
| Wellenlänge | 365, 385, 395, 405, 450 nm |
| Peakwellenlänge | ± 5 nm |
| Emission, FWHM | 10 bis 20 nm |
Ausstattung im Detail
Die Bestrahlungskammer ist modular erweiterbar und damit auf unterschiedliche Anwendungen anpassbar. Folgende Funktionen sind immer enthalten:
 | Dosissteuerung Die Bestrahlungsstärke wird kontinuierlich gemessen; bei der eingestellten Zieldosis beendet der UV-MAT die Bestrahlung. Der UV-MAT Touch bietet dieselben Funktionen, vereinfacht aber die Bedienung und die Dokumentation. |
 | Dimmung und Spektralanpassung Die LEDs lassen sich von 2 % bis 100 % stufenlos dimmen. Sie sind für verschiedene Anwendungen in fünf Wellenlängen erhältlich; optional stehen in einer Kammer zwei Wellenlängen zur Verfügung, die getrennt angesteuert werden. |
 | Timer Alternativ zur Dosissteuerung bietet der UV-MAT einen einstellbaren Timer für zeitgesteuerte Bestrahlungen zwischen 0,01 s und 9999 h. |
 | Bestrahlungsprotokolle Die Bestrahlungen lassen sich mit einem PC aufzeichnen. Der UV-MAT Touch zeichnet sie auch ohne PC auf einen USB-Stick auf. |
Die beiden Bestrahlungssteuerungen im Vergleich
| Merkmal |  | |
|---|---|---|
| Display | kapazitives Touchdisplay | monochrom, 128 × 64 px |
| Speicher | USB-Stick | – |
| Anzahl Kanäle | 1 | 1 |
| Bestrahlungsstärke-, Dosis- und Temperaturmessung | ja | ja |
| Zeit- und dosisgesteuerte Bestrahlungen | ja | ja |
| Aufzeichnungen von Messungen | ja | – |
| Oszilloskopansicht | ja | – |
| Screenshots auf USB-Stick speicherbar | ja | – |
| Pausieren und Wiederstarten von Bestrahlungen | ja | – |
| Notizen und Kommentare zur Bestrahlung hinzufügen | ja | – |
| Remotesteuerung vom PC | ja | – |
| Bestrahlungsprotokolle | auf USB-Stick | am PC |
| Benutzersteuerung und Adminmodus | ja | – |
| Einfache Firmware-Upgrades | ja | ja |
Beide Steuerungen nutzen dieselben Sensoren; ein Sensor lässt sich also an beiden Geräten verwenden.

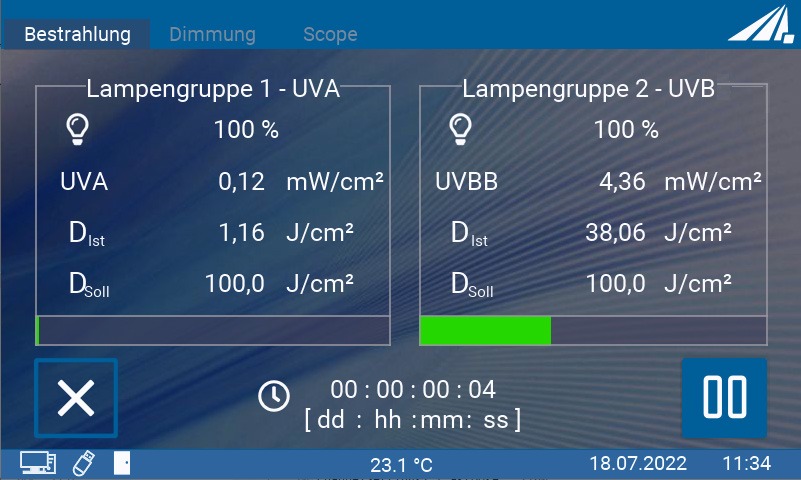

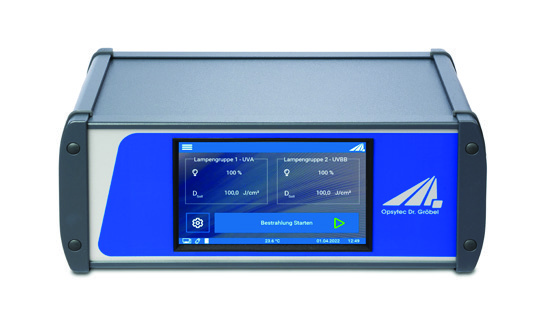

Der UV-MAT Touch wird über einen hochauflösenden kapazitiven Touchscreen bedient. Ein Cortex-ARM-Prozessor sorgt für Langlebigkeit und Updatefähigkeit – neue Funktionen lassen sich direkt vor Ort aufspielen. Gerät und PC-Software sind mit Windows 10 und 11 verträglich. Dargestellt werden Ein- und Mehrkanalbestrahlungen numerisch und grafisch, dazu Oszillogramme und die Einstellungen. Die Parametrisierung erfolgt direkt am Gerät und ist passwortgeschützt.
| Sensoranschlüsse | 24 bit, volldigital |
| Anzahl Sensoranschlüsse | 1 |
| Dosis-Einstellbereich | 0 bis 1.000.000 J/cm² |
| Dosis-Auflösung | 1 mJ/cm² |
| Bestrahlungsdauer | 0,01 s bis 9999 h |
| PC-Schnittstelle | USB 2.0 |
| Sensorerkennung | ja |
| Abmessungen | 185 × 251 × 100 mm |
| Zulässige Betriebstemperatur | 5 bis 60 °C |
| Merkmal | UV-MAT Touch | UV-MAT |
|---|---|---|
| Display | kapazitives Touchdisplay, 5″ WVGA | grafisch, 128 × 64 px, monochrom |
| Displayausgabe | Bestrahlungsstärke und Dosis, Oszilloskopansicht | Bestrahlungsstärke und Dosis |
| Datenaufzeichnungsrate | einstellbar: 1 s bis 1 h | – |
| Aufzeichnungsdauer | > 24.000 h | – |
| Speicherschnittstelle | 1 × USB-Stick (bis 32 GB) | Datenexport per USB |
Optionen
Über die Grundausstattung hinaus sind diese Optionen erhältlich:
 | Inertgas-Box Mit den entnehmbaren Inertgas-Boxen lässt sich unter Inertbedingungen arbeiten – etwa bei Klebstoffen, die unter Sauerstoff nicht vollständig durchhärten. Getrennte Gaseinlässe und -auslässe ermöglichen die Messung der O₂-Konzentration am Gasauslass. |

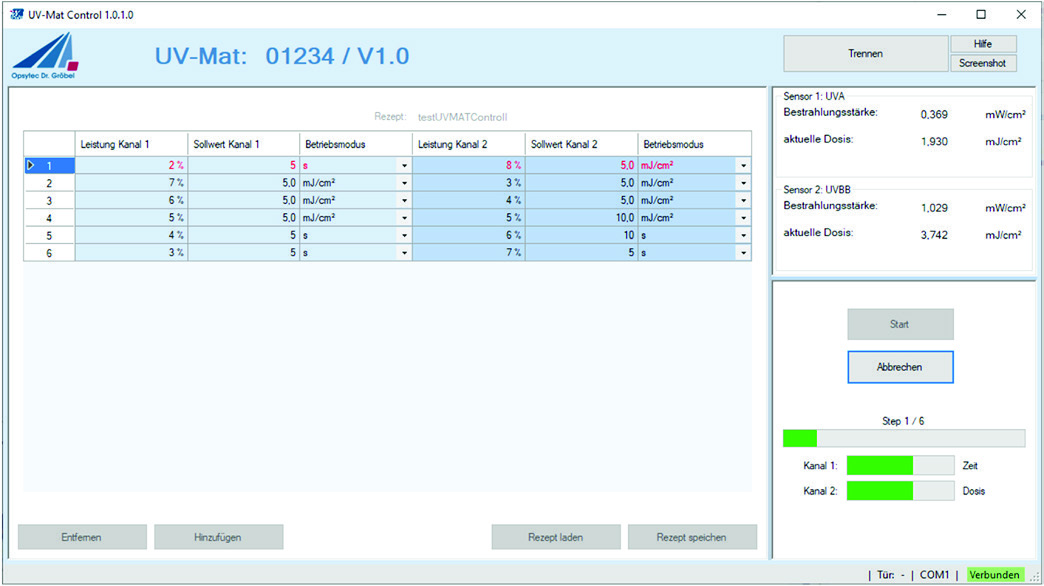

 | Remote-Steuerungsoption Komplexe, mehrstufige Bestrahlungen – etwa eine Vorbestrahlung bei geringer Bestrahlungsstärke und anschließend eine hochintensive Bestrahlung – lassen sich mit der Remote-Steuerungsoption parametrisieren. Möglich sind bis zu 30 dosis- oder zeitgesteuerte Schritte und Pausen. Gleichzeitig wird die Bestrahlung am PC protokolliert und gespeichert. |
Technische Daten der Radiometersensoren
Die kalibrierten Radiometersensoren sind für jede LED-Wellenlänge erhältlich. Sie sind rückführbar kalibriert, nachkalibrierbar und werden mit Werkskalibrierzertifikat ausgeliefert; eine Kalibrierung nach ISO/IEC 17025 mit DAkkS-Zertifikat aus unserem akkreditierten Kalibrierlabor ist optional erhältlich. Die angegebenen Messbereiche sind unsere Empfehlung und lassen sich auf Wunsch anpassen – geben Sie das bitte bei der Bestellung an.
| Sensortyp | UVA+ |
| Spektralbereich | 330 bis 455 nm |
| Messbereich, typisch | 0 bis 10 W/cm² |
| Auflösung | 1 µW/cm² |
| Dosismessbereich | 0 bis 100 MJ/cm² |
| Dynamikbereich | bis zu 10⁷ |
| AD-Wandlung | 24 bit |
| Temperatursensor | integriert |
| Abmessungen | Ø 40 mm, Höhe 35 mm |
| Optische Fläche | Ø 6 mm |
| Gewicht | 160 g |
| Anschlusskabel | 1,8 m |
| Betriebstemperatur | 0 bis 40 °C |
| Lagertemperatur | -10 bis 60 °C |
| Luftfeuchtigkeit | < 80 %, nicht kondensierend |
Bestellnummern, Lieferumfang, Zubehör und Versionen
| Ausführung | Bestellnummer |
|---|---|
| BSL-04 | 860904L |
Die Kammer ist in einer Ausführung erhältlich. Bitte geben Sie die gewünschte Wellenlänge bei der Bestellung an; die Bestrahlungsstärken je Wellenlänge stehen weiter oben.
| Wellenlänge | Ergänzung der Bestellnummer |
|---|---|
| 365 nm | -365nm |
| 385 nm | -385nm |
| 395 nm | -395nm |
| 405 nm | -405nm |
| 450 nm | -450nm |
Die Bestellnummer setzt sich aus Ausführung und Wellenlänge zusammen – für BSL-04 bei 365 nm also 860904L-365nm. Die Peakwellenlänge liegt innerhalb von ± 5 nm.
| Ausführung | Bestellnummer |
|---|---|
| UV-MAT TOUCH | 820930L |
| UV-MAT | 820920L |

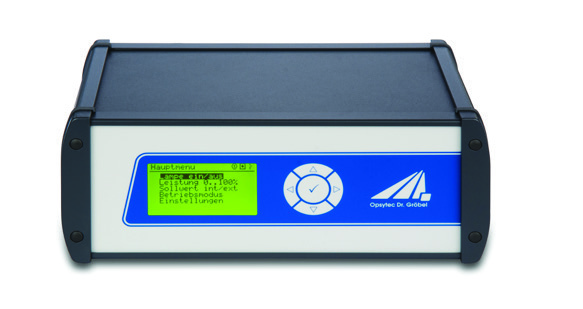

Die Kammer wird über den UV-MAT gesteuert – wahlweise mit grafischem Display oder als UV-MAT Touch mit 5-Zoll-Touchdisplay und Oszilloskopansicht.
| Bezeichnung | Bestellnummer |
|---|---|
| PC-Software für den UV-MAT Touch | 860901 |
| Bestellnummer | 860801X2 |
|---|---|
| Wählbare Wellenlängen | 365 nm, 385 nm, 395 nm, 405 nm, 450 nm |
Die Kammer lässt sich mit einer zweiten Wellenlänge bestücken; beide werden getrennt angesteuert. Bei zwei Wellenlängen steht je Wellenlänge die halbe Bestrahlungsstärke zur Verfügung.
| Bezeichnung | Bestellnummer |
|---|---|
| UVA+ Sensor | 814447 |
| Inertgas-Box | 860802i |
| Bezeichnung | Bestellnummer |
|---|---|
| Kalibrierung | 17025 |
Akkreditierte Kalibrierung nach ISO/IEC 17025 in unserem eigenen Kalibrierlabor.
Die Sensoren werden standardmäßig mit Werkskalibrierzertifikat ausgeliefert; die Kalibrierung nach ISO/IEC 17025 mit DAkkS-Zertifikat ist optional erhältlich.
