RM-12 – Bestrahlungs- und Beleuchtungsstärke günstig messen

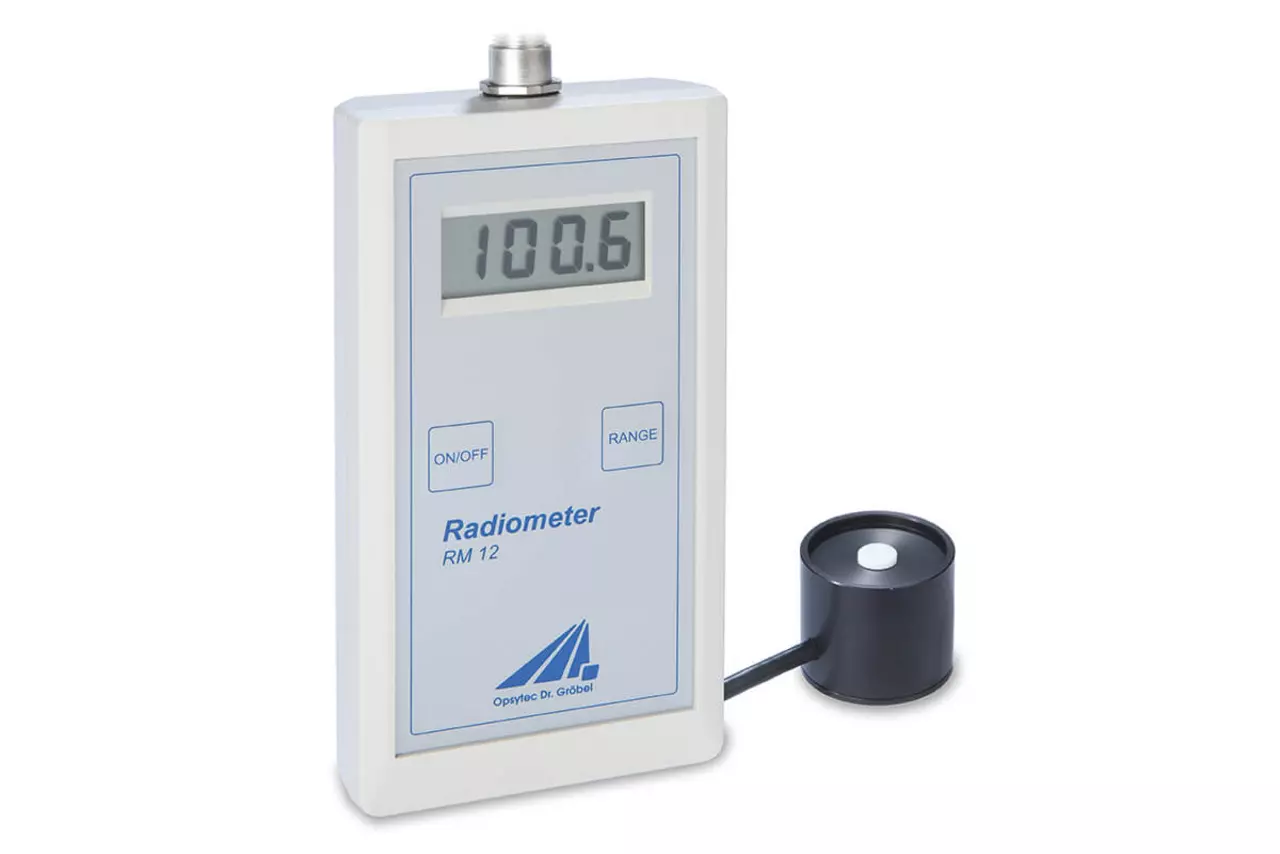

Das UV-Messgerät RM-12 ist ein batteriebetriebenes Handmessgerät für die Messung von Bestrahlungs- und Beleuchtungsstärke. Die Bestrahlungsstärke misst das RM-12 von 0–199 mW/cm², optional 0–1999 mW/cm², bei einer Auflösung von 0,01 mW/cm²; Beleuchtungsstärken werden bis 200.000 lx erfasst. Über den M12-Anschluss lassen sich Sensoren für Spektralbereiche von UVC bis VIS wechseln, eine 9-V-Batterie reicht für rund 50 Betriebsstunden.
Durch die in den Sensoren integrierte Elektronik können an einem RM-12 verschiedene Sensoren für UV- und sichtbare Spektralbereiche genutzt werden. Sensoren zur Bewertung der biologischen Strahlungswirkung sind ebenfalls verfügbar.
Die in die Sensoren integrierten Diffusoren sorgen für die erforderliche Kosinuskorrektur. Die Sensoren sind rückführbar auf die PTB kalibriert und werden mit Werkskalibrierzertifikat ausgeliefert. Der Sensor ist nachkalibrierbar. Ein Reparatur- und Ersatzteilservice ist selbstverständlich langfristig verfügbar.
Die Sensoren sind bei Bedarf mit kundenspezifischen Messbereichen erhältlich.
Anwendungen des UV-Messgeräts RM-12:
- Messung von UV-Strahlern, UV-LEDs & Lichtquellen
- Überwachung von UV-Bestrahlungsanlagen
- Strahlenschutz
| Produktart | UV-Messgerät: Batteriebetriebenes Einstiegs-Handradiometer für Bestrahlungs- und Beleuchtungsstärke |
| Spektralbereich | je nach Wechselsensor: UVC 200–280 nm, UVB 280–315 nm, UVA 315–400 nm, UVA+ 330–455 nm, UVBB 230–400 nm, VISB 400–480 nm, LUX 380–780 nm, V(λ) |
| Messbereich | 0–199 mW/cm², optional 0–1999 mW/cm² |
| Kalibrierunsicherheit (typ.) | 4,5–6,0 % (k = 2) |
| Ausgang / Schnittstelle | Sensoranschluss: M12 (5-polig); Signalspannung: 0–2 V |
| Zeitauflösung | analoges Sensorsignal, durch das Messgerät bestimmt |
| Kalibrierung | Werkskalibrierung, rekalibrierbar |
| Normen / Richtlinien | keine produktspezifische Norm; Kalibrierung nach DIN EN ISO/IEC 17025:2018 möglich |
| Geeignet für | UV-Härtung und Photopolymerisation; Fluoreszenzprüfung und Inspektion; Arbeitsschutz und photobiologische Sicherheit |
| Nicht geeignet für | spektral aufgelöste Messung (Peakwellenlänge, Bandbreite); Bestrahlungsstärken über 199 mW/cm² (Standardbereich); Sensortemperaturen über 40 °C; Einsatz unter Wasser oder unter Druck |
| Datenblattversion | Rev. 2026-09-08 (d_rm12.pdf) |
Die oben genannte Kalibrierunsicherheit ist die erweiterte Unsicherheit der Kalibrierung (k = 2, Vertrauensniveau rund 95 %) und gilt für die Kalibrierquelle und die Kalibrierbedingungen. Die Messunsicherheit im Einsatz ist größer: Hinzu kommen die spektrale Fehlanpassung an der eingesetzten Quelle, die Sensortemperatur, die Alterung seit der Kalibrierung sowie Abstand und Ausrichtung zur Quelle. Wie sich daraus ein Unsicherheitsbudget ergibt, steht unter Messunsicherheit in der UV-Messtechnik.
Technische Daten UV-Messgerät RM-12
| Messbereich | 0–199 mW/cm², optional 0–1999 mW/cm² |
| Auflösung | 0,01 mW/cm², optional 0,1 mW/cm² |
| Beleuchtungsstärke, Messbereich | 0–200.000 lx |
| Beleuchtungsstärke, Auflösung | 10 lx |
| Abmessungen | 160 × 85 × 35 mm |
| Gewicht | 300 g |
| Stromversorgung | 9 V |
| Batterielebensdauer | ca. 50 h |
| Betriebstemperatur | 0 bis 40 °C |
| Lagertemperatur | -10 bis 40 °C |
| Luftfeuchtigkeit | unter 80 %, nicht kondensierend |
| Sensoranschluss | M12 (5-polig) |
| UVC | 200–280 nm |
| UVB | 280–315 nm |
| UVA | 315–400 nm |
| UVA+ | 330–455 nm |
| UVBB (Breitband) | 230–400 nm |
| VISB | 400–480 nm |
| LUX | 380–780 nm, V(λ) |
| Betriebsspannung | ± 5 V |
| Signalspannung | 0–2 V |
| Abmessungen | Ø 40 mm, H 35 mm |
| Gewicht | 150 g |
| Anschlusskabel | 2 m |
| Betriebstemperatur | 0 bis 60 °C |
| Lagertemperatur | -10 bis 60 °C |
| Luftfeuchtigkeit | unter 80 %, nicht kondensierend |
UV-Messgerät kaufen: wann das RM-12 reicht
Das RM-12 ist das Einstiegsgerät der Reihe – ein batteriebetriebenes Handradiometer, das Bestrahlungs- und Beleuchtungsstärke misst, je nach Wechselsensor von UVC bis in den sichtbaren Bereich. Für die meisten wiederkehrenden Kontrollen genügt genau das.
Es reicht, wenn ein Zahlenwert an einem Messpunkt gebraucht wird: die Lampe nach dem Wechsel prüfen, die Kabine nach Norm kontrollieren, die Bestrahlungsstärke am Werkstück dokumentieren. Das Gerät ist rekalibrierbar, die Kalibrierung ist auf die PTB rückführbar – und es ist günstig genug, um in jeder Kabine eines zu haben statt eines im Betrieb.
Es reicht nicht bei spektral aufgelöster Messung – Peakwellenlänge und Bandbreite einer UV-LED kann es nicht bestimmen; dafür stehen das UVpad und das UVpad E. Ebenso wenig oberhalb von 199 mW/cm² im Standardbereich, bei Sensortemperaturen über 40 °C oder unter Wasser. Hochleistungsprozesse misst das RMD Pro, Prozesstemperaturen bis 150 °C die XT-Sensoren, und im Wasser arbeiten der UVx-SE und der UVC-SE.
Welche UVC-Bestrahlungsstärken in Studien gemessen wurden und wann für UVC ein RMD besser passt, zeigt die Übersicht UVC-Messgerät.
Häufige Fragen: RM-12
Nein. Das RM-12 zeigt die aktuelle Bestrahlungsstärke in mW/cm² und die Beleuchtungsstärke in lx an, integriert aber nicht über die Zeit und speichert keine Messwerte. Wer die Dosis in J/cm² oder ein Zeitprofil braucht, greift zum RMD Pro (Dosis, 8 GB Speicher) oder zum curelog für Bandanlagen. Das RM-12 bleibt das günstige Gerät für Kontrollmessungen, Lampenvergleiche und Sicherheitsprüfungen mit denselben Sensor-Spektralbereichen.
Der Standardmessbereich beträgt 0–199 mW/cm² mit einer Auflösung von 0,01 mW/cm²; optional gibt es 0–1999 mW/cm² mit 0,1 mW/cm² Auflösung für UV-LED-Strahler und Punktlichtquellen. Beleuchtungsstärke wird bis 200 000 lx mit 10 lx Auflösung angezeigt. Der Bereich wird über den angeschlossenen Sensor festgelegt; beim Bestellen ist deshalb die erwartete Bestrahlungsstärke der Anlage anzugeben.
Das RM-12 wird aus einer 9-V-Blockbatterie versorgt und läuft damit etwa 50 Stunden. Es wiegt 300 g bei 160 × 85 × 35 mm und ist für 0–40 °C Betriebstemperatur ausgelegt. Weil Sensor und Gerät getrennt kalibriert werden, kann derselbe Anzeigekörper mit mehreren Sensoren in UVC, UVB, UVA, UVA+, UVBB, VISB und LUX genutzt werden; der Anschluss erfolgt über die fünfpolige M12-Buchse.
Der Kalibrierschein weist die erweiterte Kalibrierunsicherheit mit k = 2 aus; für das RM-12 liegt sie typisch bei 4,5–6,0 %. Im laufenden Betrieb ist die Messunsicherheit größer, weil spektrale Fehlanpassung an der eingesetzten Quelle, Sensortemperatur, Alterung und Messgeometrie hinzukommen. Wie sich daraus ein Unsicherheitsbudget ergibt, steht unter Messunsicherheit in der UV-Messtechnik.
Das RM-12 wird zur Dosiskontrolle und zur Überwachung von Bestrahlungsversuchen eingesetzt. Zuletzt erschienen:
- The energy saving potential of a novel smart photochromic glass film for a model office across various European climates – Kragt, A. J. J.; van der Burgt, J. S. · Glass Structures & Engineering · 2026
- Differential effects of UVA, UVB, and PAR on photosynthetic efficiency in red algae: Gracilaria dentata, Hypnea musciformis and Centroceras clavulatum – 2025
- Smart photochromic glass films: the evolution in glass performance – Kragt, A. J.; Burgt, J. S. v. d. · 2025
- A facile strategy to determine photon flux and effective optical path length in intensified continuous-flow photoreactors – Zondag, S.; Schuurmans, J.; Chaudhuri, A. et al. · 2024
- Comparison of the Effects of UV-C Light in the Form of Flash or Continuous Exposure: A Transcriptomic Analysis on Arabidopsis thaliana L. – Jazayeri, S. M.; Aarrouf, J.; Urban, L. et al. · International Journal of Molecular Sciences · 2024
Die Angaben stammen aus Crossref. Autorenschaft und Inhalt liegen bei den jeweiligen Arbeitsgruppen.
Für Radiometer und Sensoren werden vor allem diese Regelwerke herangezogen:
- DIN EN ISO/IEC 17025:2018-03 – Allgemeine Anforderungen an die Kompetenz von Prüf- und Kalibrierlaboratorien
- DIN EN 62471:2009-03 – Photobiologische Sicherheit von Lampen und Lampensystemen
- DIN EN 14255-1:2005 – Messung und Beurteilung personenbezogener Expositionen gegenüber inkohärenter optischer Strahlung – Teil 1: UV-Strahlung künstlicher Quellen am Arbeitsplatz
Alle Regelwerke für Radiometer und Sensoren stehen im Normen-Finder.
Verbindlich ist die jeweils gültige Ausgabe der Norm.
Kosinus-Korrektur der UV-Sensoren
Bestellnummern, Lieferumfang, Zubehör und Versionen
| Gerät | Bestellnummer |
|---|---|
| UV-Messgerät RM-12 | 821200 |
Lieferumfang: RM-12 (Radiometer ohne Sensor), Anleitung, Batterie. Bitte geben Sie den gewünschten Sensor und die Empfindlichkeit bei der Bestellung an. Sofern nicht angegeben, liefern wir mit Messbereich 0–199 mW/cm².
| Spektralbereich | Bestellnummer |
|---|---|
| UVC | 811010 |
| UVB | 811020 |
| UVA | 811032 |
| UVA+ | 811047 |
| UVBB (Breitband) | 811012 |
| VISB | 811043 |
| LUX | 811090 |
An einem RM-12 lassen sich alle aufgeführten Sensoren betreiben. Die Sensoren sind rückführbar auf die PTB kalibriert und nachkalibrierbar.
| Messbereich | Hinweis |
|---|---|
| 0–199 mW/cm² oder klux | Standardausführung |
| 0–1999 mW/cm² oder klux | Option -1 |
Bitte den gewünschten Messbereich bei der Bestellung angeben. Ohne Angabe liefern wir mit 0–199 mW/cm².
| Leistung | Bestellnummer |
|---|---|
| Werkskalibrierung | 710000 |
| DAkkS-Kalibrierung nach ISO/IEC 17025 | 17025 |
Bei Auslieferung ist das RM-12 bereits werkskalibriert. Die akkreditierte DAkkS-Kalibrierung nach ISO/IEC 17025 aus unserem eigenen Kalibrierlabor ist optional bestellbar.
| Bezeichnung | Bestellnummer |
|---|---|
| Transportkoffer | 921000 |
| UV-Schutzbrille | 918800 |
