BSM-03 – breitbandige UV-Bestrahlung mit Hg-Mitteldruckstrahler
Die Härtungskammer BSM-03 härtet und klebt großflächig mit einem Hg-Mitteldruckstrahler von 2 kW. Auf einem Innenraum von 60 × 40 × 25 cm erreicht sie eine Bestrahlungsstärke von 150 mW/cm², sodass die nötige Dosis typischerweise innerhalb weniger Sekunden erreicht wird. Ein interner Shutter, gesteuert vom UV-MAT, sichert dabei die reproduzierbare Belichtung.
Der Shutter wird für eine exakte Dosis durch den UV-MAT gesteuert, so dass auch bei Mitteldruckstrahlern eine reproduzierbare Belichtung erreicht wird.
Ob die erforderliche Dosis erreicht wird, prüfen Sie mit unseren UV-Messgeräten und Radiometern.
Die Härtungskammer kann zum Be- und Entladen bei aktiver Lampe geöffnet werden. Der Shutter wird hierzu mit einer Sicherheitsschaltung überwacht und geschlossen, so dass außerhalb der Kammer keine UV-Strahlung emittiert wird. Der verschiebbare Probenträger erleichtert das Be- und Entladen zudem.
Der Mitteldruckstrahler liefert dabei eine breitbandige UV-Bestrahlung statt einzelner Linien – das ist der Unterschied zur Niederdruck- und zur LED-Kammer und der Grund, warum sich Formulierungen mit unbekanntem Photoinitiator hier härten lassen.
Mit einer Belastung von bis zu 20 kg hält dieser allen Beanspruchungen stand. Mit 60 × 40 cm Grundfläche und einer Höhe von 25 cm bietet der Bestrahlungsraum ausreichend Platz. Die Probenraumtemperatur beträgt im Betrieb ca. 45 °C. Durch die hohe Homogenität der Bestrahlung können die Proben beliebig positioniert werden.
Anwendungen der Bestrahlungskammer
- UV-Kleben
- UV-Versiegeln
- UV-Härten

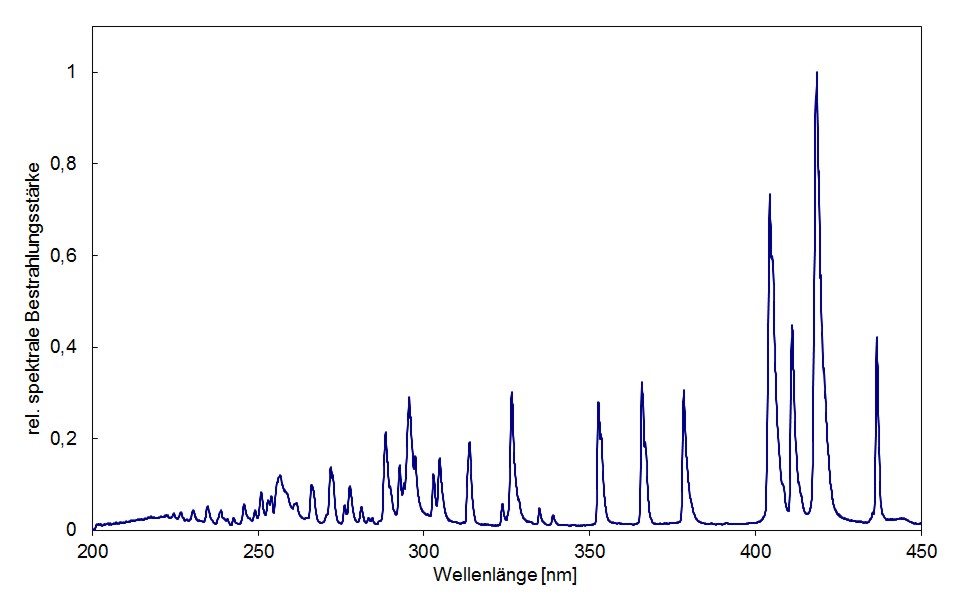

Spektren der Bestrahlungskammer BSM-03
Technische Daten Härtungskammer BSM-03
| Innenmaße | 60 × 40 × 25 cm |
| Abmessungen | 77 × 62 × 80 cm |
| Gewicht | ca. 80 kg |
| Leistungsaufnahme | 2200 W (Belichtung) 850 W (Standby) |
| Stromversorgung | 3 × 230/400 VAC, 16 A, CEE 400V 16A |
| Ableitstrom | ca. 18 mA |
| Leistungsfaktor | 0,9 |
| Betriebstemperatur | 15 bis 30 °C |
| Luftfeuchtigkeit | < 80 %, nicht kondensierend |
| Lampenlebensdauer | 1.000 h bis 3.000 h, typisch |
| Lampenanzahl | 1 Stück |
| Probentemperatur | 45 ± 10 °C |
| Spektralbereiche | 1 Standard, 2-4 optional |
| Bestrahlungsstärke | bis 150 mW/cm² |
| Verfügbare Strahler | Hg, Fe, Ga |
| Shuttersteuerung | Pneumatisch, 4–6 bar |
| Kühlung | 1 x DN 100 |
Ausstattung im Detail
Die Härtungskammer ist modular erweiterbar und damit auf unterschiedliche Anwendungen anpassbar. Folgende Funktionen sind immer enthalten:
 | Dosissteuerung Die Bestrahlungssteuerung UV-MAT misst die Bestrahlungsstärke kontinuierlich und beendet die Bestrahlung bei der eingestellten Zieldosis. Sie steuert dazu den internen Shutter, sodass die Bestrahlung unabhängig von Lampenalterung, Verschmutzung und Temperatur bleibt. |
 | Sensor Der kalibrierte Radiometersensor dient als Messkopf für die Dosissteuerung. Der integrierte Diffusor sorgt für die erforderliche Cosinus-Korrektur. Durch den Einsatz geeigneter Materialien erreicht der Sensor eine hervorragende Langzeitstabilität; er ist rückführbar auf die PTB kalibriert, nachkalibrierbar und wird mit Werkskalibrierzertifikat ausgeliefert. |
 | Sensorhalter Der Sensorhalter fixiert den Radiometersensor seitlich in der Kammer. Für die Messung auf dem Bestrahlungsgut lässt sich der Sensor entnehmen, sodass die Bestrahlungsstärke am gewünschten Ort bestimmt werden kann. Über einen Faktor lässt sich der UV-MAT darauf justieren. |
 | Timer Alternativ zur Dosissteuerung bieten wir einen einstellbaren Timer an. Er eignet sich für einfache Bestrahlungen zwischen 1 s und 500 h. |
 | Lampendimmung Über die Lampendimmung lässt sich die Bestrahlungsstärke verändern. Die Einstellung erfolgt am UV-MAT. |
Bestellnummern, Lieferumfang, Zubehör und Versionen
| Ausführung | Bestellnummer |
|---|---|
| BSM-03 | 860913 |
Die Kammer wird mit Strahler, Sensorhalter und Steuerung geliefert. Bitte geben Sie den gewünschten Strahlertyp bei der Bestellung an. Zum Lieferumfang gehören die BSM-03, das Netzanschlusskabel, die Anleitung, die UV-Lampe – ozonfrei, sofern nicht anders angegeben – und der Sensorhalter.
Der Ableitstrom des eingebauten Umrichters SINAMICS V20 kann größer als 3,5 mA sein. Eine feste Erdverbindung ist deshalb erforderlich.
| Ausführung | Bestellnummer |
|---|---|
| UV-MAT | 820920M |
Die Kammer wird über den UV-MAT gesteuert. Er misst die Bestrahlungsstärke, steuert den internen Shutter und schaltet bei Erreichen der Zieldosis ab.
| Strahlertyp | Bestellnummer |
|---|---|
| Ersatzlampe Hg | 860813H |
| Ersatzlampe Fe | 860813F |
| Ersatzlampe Ga | 860813G |
Der Mitteldruckstrahler ist in drei Dotierungen erhältlich: Quecksilber (Hg), Eisen (Fe) und Gallium (Ga). Sie unterscheiden sich im Spektrum und damit in der Härtungswirkung.
| Bezeichnung | Bestellnummer |
|---|---|
| Sensorhalter | 86080H |
Die Radiometersensoren tragen je nach Spektralbereich eine eigene Nummer (Nummernkreis 8144XX); Sie finden sie unter Radiometer-Sensoren.
