UV-Prüfkammer BS-05 – beidseitige Bestrahlung über Quarzglasplatte
Die BS-05 ist eine große UV-Prüfkammer zur beidseitigen, zeit- oder dosisgesteuerten Bestrahlung von Proben mit UV-Licht; der Bestrahlungsraum misst 86 × 65 × 32 cm. Sie kann vollständig für einen der Spektralbereiche ausgerüstet werden – 8 mW/cm² im UVC, 4 mW/cm² im UVB, 8 mW/cm² im UVA und 10 mW/cm² im UVA+ – oder mit zwei getrennt steuerbaren Spektralbereichen. Eine Quarzglasplatte für die allseitige Bestrahlung und eine drehbare Halterung zur Durchmischung flüssiger Proben sind verfügbar. Die Probenraumtemperatur bleibt bei rund 25 °C.

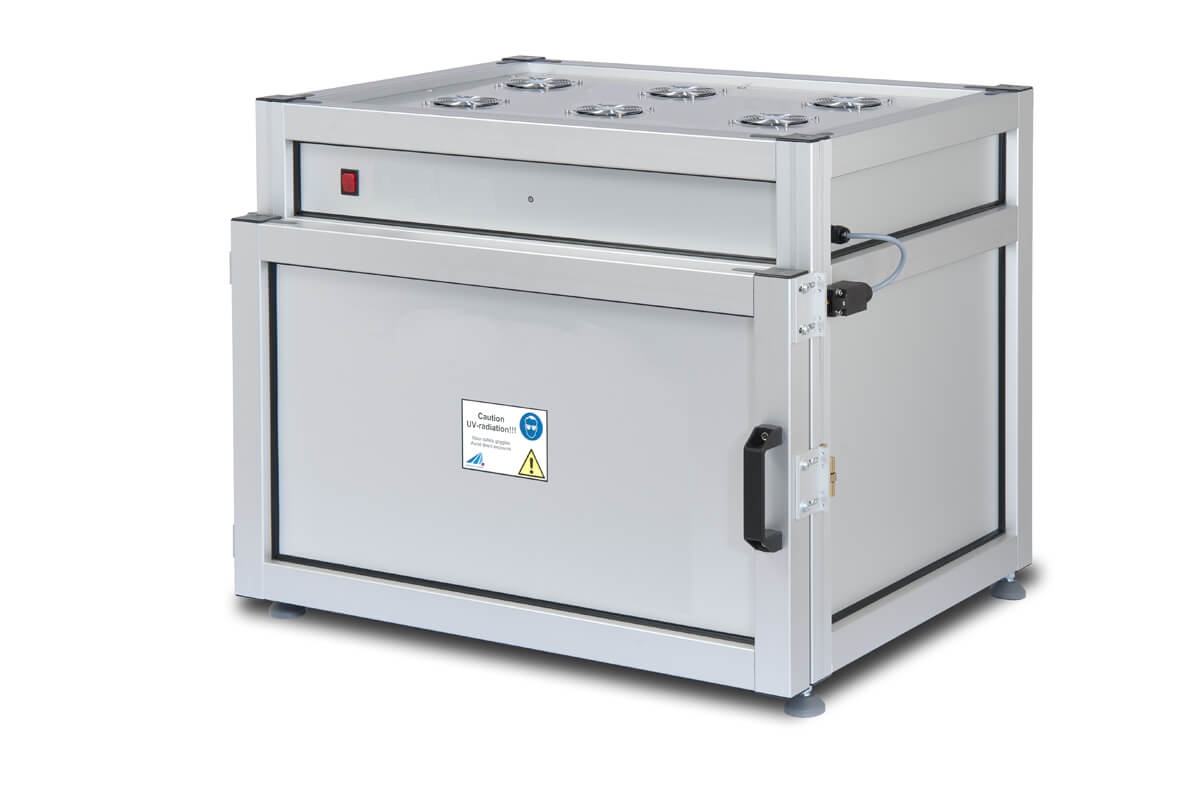

Der große Bestrahlungsraum der Prüfkammer hat eine Grundfläche von 86 × 65 cm² und eine Höhe von 32 cm. Die Probenraumtemperatur im Betrieb beträgt ca. 25 °C, so dass eine thermische Schädigung der Proben vermieden wird. Durch die hohe Homogenität der Bestrahlung können die Proben beliebig positioniert werden.
Für die BS-05 bieten wir die Bestrahlungssteuerungen UV-MAT und UV-MAT Touch an. Beide Systeme steuern zwei Spektralbereiche separat und stellen eine konstante Dosis sicher, unabhängig von Faktoren wie Lampenalterung, Verschmutzung oder Temperatur. Die Dosis wird durch kalibrierte Sensoren erfasst, die mit einem präzisen Analog-Digitalwandler und einem Temperatursensor ausgestattet sind.
Der UV-MAT Touch wird durch einen hochauflösenden kapazitiven Touchscreen bedient. Neue Funktionen lassen sich per Firmware-Update vor Ort aufspielen. Der UV-MAT Touch und die PC-Software sind mit Windows 11 kompatibel.
Übersichtlich dargestellt sind numerische und grafische Ein- und Mehrkanalbestrahlungen, Oszillogramme und die Einstellungen. Die Parametrisierung erfolgt intuitiv direkt am UV-MAT Touch und ist passwortgeschützt.
Der UV-MAT Touch kann alternativ über den PC bedient werden, was die Durchführung mehrstufiger Bestrahlungen und die detaillierte Dokumentation der Bestrahlung erlaubt.
Bestrahlungsstärke und Dosis der BS-05 berechnen
Die BS-05 vorab virtuell aufbauen:
Bestrahlungsstärke, Homogenität und Belichtungszeit für UVA, UVB und UVC berechnen.
Beidseitige Bestrahlung der BS-05 simulieren

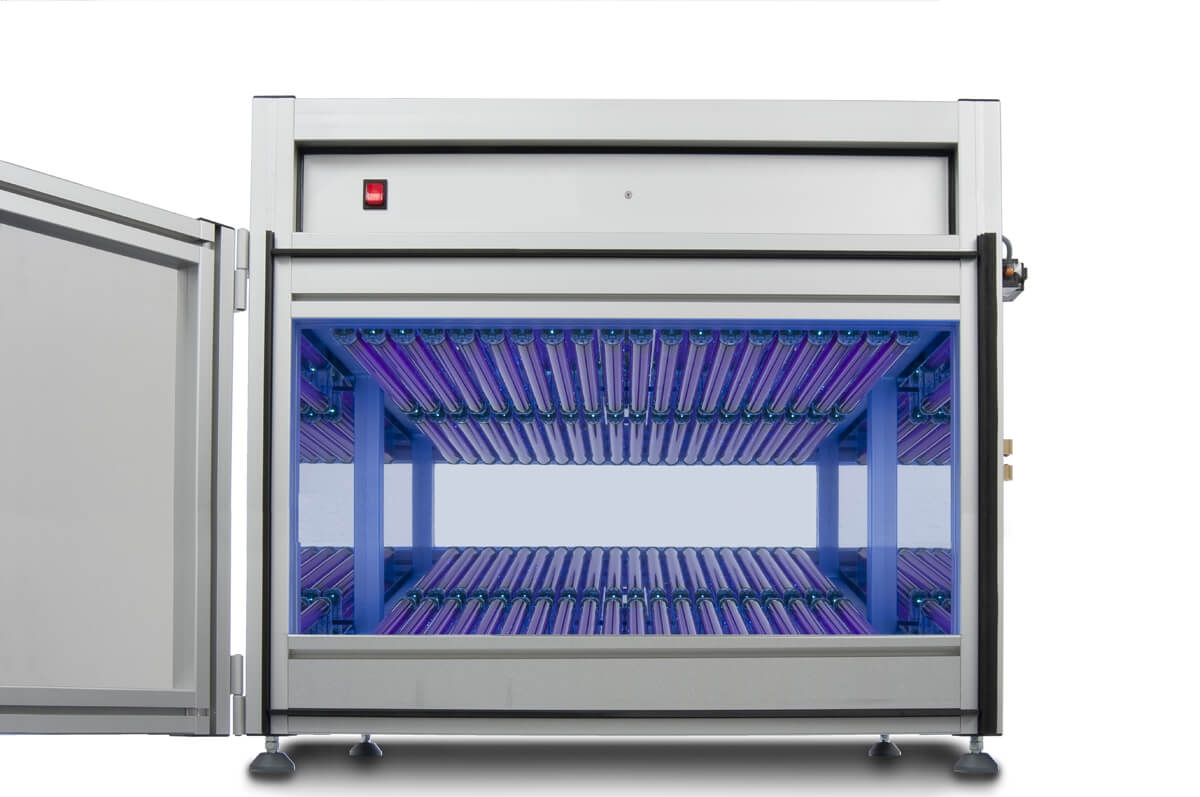

Die BS-05 bestrahlt beidseitig – der UV-Bestrahlungskammer-Simulator bildet die Lampen ober- und unterhalb der Probenebene ab und macht sichtbar, wie sich Bestrahlungsstärke und Dosis auf beide Seiten verteilen. Messebene, Lampenbestückung und Zielobjekt lassen sich frei wählen, das Ergebnis als Simulationsbericht sichern.

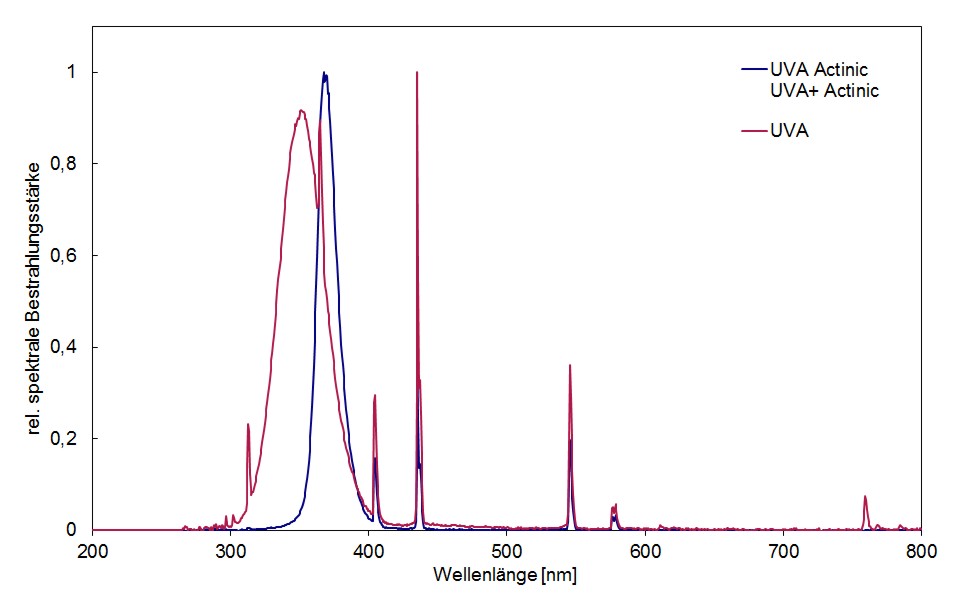

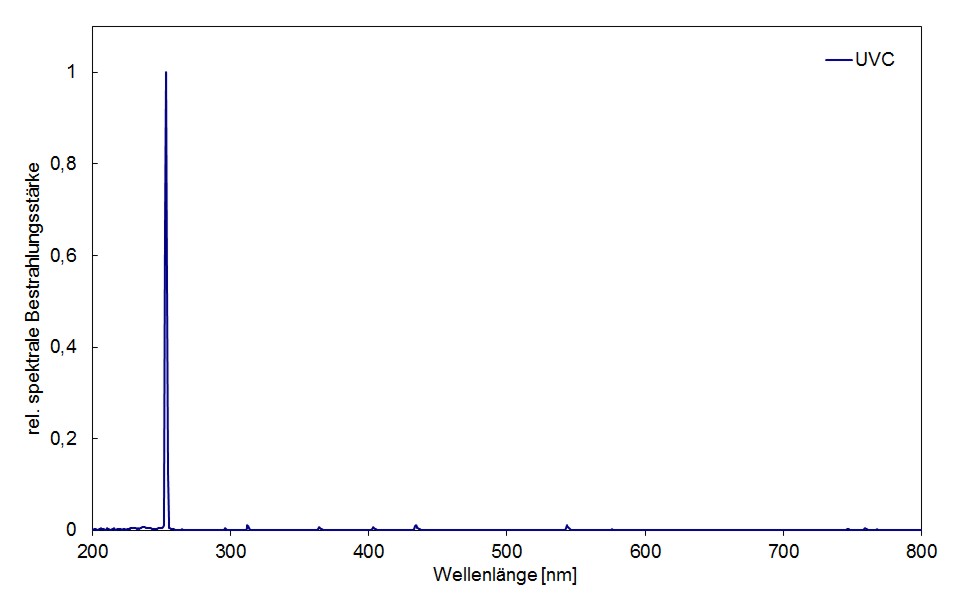

Spektren der Bestrahlungskammer BS-05
Die Kammern der BS-Serie sind mit denselben Leuchtstofflampentypen bestückt. Die gezeigten Spektren gelten deshalb unverändert auch für die übrigen Modelle – die Kammern unterscheiden sich in Innenraum und Lampenzahl und damit in der Bestrahlungsstärke, nicht in der spektralen Verteilung. Die BS-05 trägt 40 Lampen und bestrahlt die Probe über die Quarzglasplatte von beiden Seiten; die erreichte Bestrahlungsstärke steht in den technischen Daten weiter unten.
Ausstattung im Detail
Die BS-05 ist modular erweiterbar; die Ausstattung lässt sich an die jeweilige Anwendung anpassen. Folgende Funktionen sind immer enthalten:
  | Dosissteuerung Die Bestrahlungsstärke wird kontinuierlich gemessen; bei der eingestellten Zieldosis beendet der UV-MAT die Bestrahlung. Der UV-MAT Touch bietet dieselben Funktionen, vereinfacht aber die Bedienung und die Dokumentation. |
 | Sensoren Durch den Einsatz geeigneter Materialien erreichen die Sensoren eine hervorragende Langzeitstabilität. Sie sind rückführbar kalibriert, nachkalibrierbar und werden mit Werks- oder DAkkS-Kalibrierzertifikat ausgeliefert. Sensoren in IP65 sowie weitere Mess- und Spektralbereiche sind auf Anfrage erhältlich. |
 Abbildung ähnlich | Sensorhalter Der Sensorhalter fixiert zwei Radiometersensoren seitlich in der Kammer. Für die Messung auf dem Bestrahlungsgut lassen sich die Sensoren entnehmen, sodass die Bestrahlungsstärke am gewünschten Ort bestimmt werden kann. Über einen Faktor lässt sich der UV-MAT darauf justieren. |
 | Steuerung und Dimmung Zwei Lampengruppen sind getrennt steuerbar und dimmbar – zum Beispiel eine Gruppe UVA- und eine Gruppe UVB-Lampen. Über die Dimmung lässt sich die Bestrahlungsstärke auf etwa 30 % reduzieren. |
 | Lampen Die Leuchtstofflampen sind ohne Werkzeug wechselbar. Für unterschiedliche Anwendungen bieten wir die passenden Lampen an: UVA-352 für die UV-Alterung bei Innenanwendungen, UVB-Lampen für beschleunigte Außenanwendungen, UVC für die UV-Desinfektion. |
 | Timer Alternativ zur Dosissteuerung bietet der UV-MAT einen einstellbaren Timer für zeitgesteuerte Bestrahlungen zwischen 1 s und 999 Tagen. |
 | Bestrahlungsprotokolle Die Bestrahlungen lassen sich mit einem PC aufzeichnen. Der UV-MAT Touch zeichnet sie auch ohne PC auf einen USB-Stick auf. |
Optionen
Über die Grundausstattung hinaus stehen mehrere Optionen zur Wahl. Für Zell- und Virusbestrahlungen und andere Laboranwendungen werden häufig die Dosissteuerung UV-MAT Touch und Abschwächer zusammen eingesetzt – für eine sehr gleichmäßige und reproduzierbare Bestrahlung. Medizinische Anwendungen profitieren von der Bestrahlungsdokumentation, die die Remotesteuerung automatisch führt.
 | Abschwächung Abschwächer reduzieren die Bestrahlungsstärke auf etwa 30 %. Wir bieten Flächenabschwächer und Lampenabschwächer an – eingesetzt zum Beispiel bei der Bestrahlung von Zellkulturen. |
 | Inertgas-Box Mit den entnehmbaren Inertgas-Boxen lässt sich unter Inertbedingungen arbeiten. Getrennte Gaseinlässe und -auslässe ermöglichen die Messung der O₂-Konzentration am Gasauslass. Erhältlich mit Top-Fenster aus hochwertigem Glas für UVA- und VIS-Bestrahlungen oder aus UV-Quarzglas für UVB- und UVC-Bestrahlungen. |

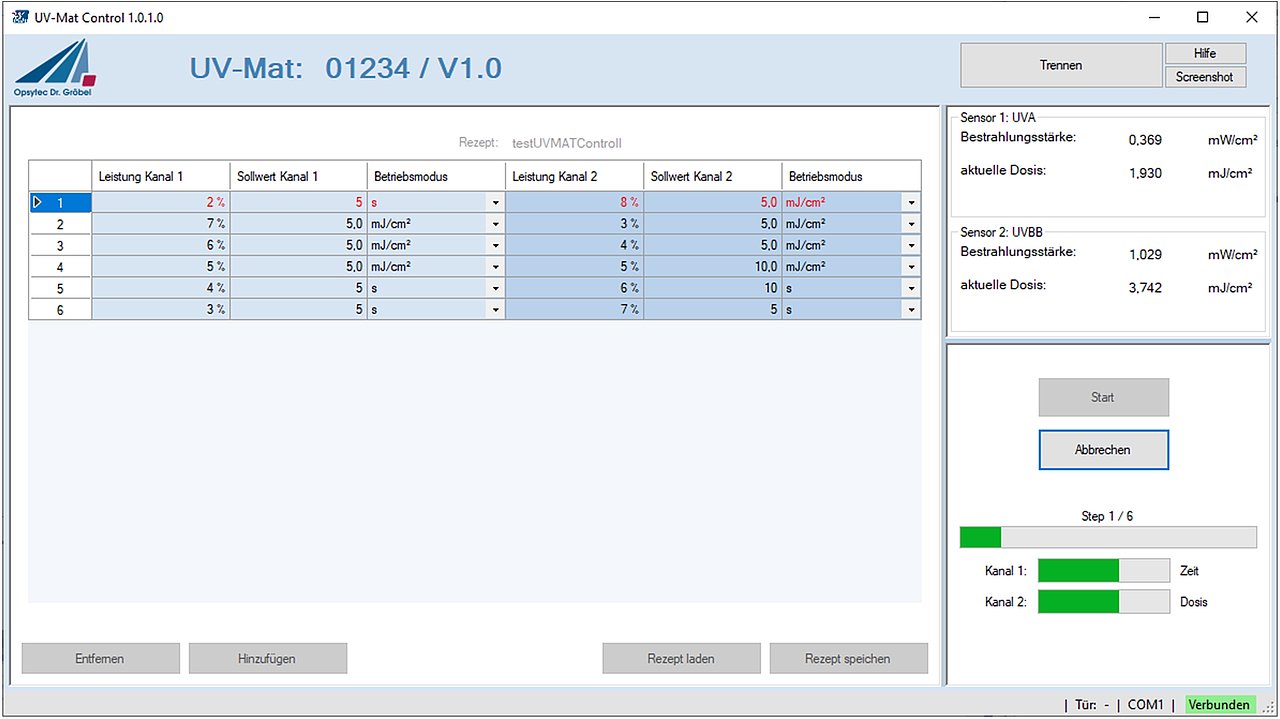

 | PC-Software für den UV-MAT Touch Komplexe, mehrstufige Bestrahlungen – etwa eine Vorbestrahlung mit UVA bei geringer Bestrahlungsstärke und anschließend eine hochintensive UVC-Bestrahlung – lassen sich mit der Remote-Steuerungsoption parametrisieren. Möglich sind bis zu 30 dosis- oder zeitgesteuerte Schritte und Pausen. Gleichzeitig wird die Bestrahlung am PC protokolliert und gespeichert. |
Anwendungen der Bestrahlungskammer
- Bestrahlung von Bakterien- und Zellkulturen
- Photostabilitätstests
- UV- und Tageslichtmaterialprüfung
- UV-Kleben -Versiegeln und –Härten
- Bestrahlung mit UVA-352 / UVB-313
Technische Daten UV-Prüfkammer BS-05
| Innenmaße | 86 × 65 × 32 cm |
| Probenträger | optional Quarzglasplatte |
| Abmessungen | 95 × 87 × 75 cm |
| Gewicht | ca. 90 kg |
| Leistungsaufnahme | 900 W |
| Stromversorgung | 110–230 V, 50/60 Hz |
| Lampenanzahl | 40 Stück |
| Probentemperatur | 25 ± 5 °C |
| Spektralbereiche | 2 |
| Bestrahlungsstärke UVA | 8 mW/cm² |
| Bestrahlungsstärke UVA+ | 10 mW/cm² |
| Bestrahlungsstärke UVB | 4 mW/cm² |
| Bestrahlungsstärke UVC | 8 mW/cm² |
| Lampenlebensdauer UVA | bis zu 4.000 h |
| Lampenlebensdauer UVB | bis zu 4.000 h |
| Lampenlebensdauer UVC | bis zu 9.000 h |
| Betriebstemperatur | 10 bis 40 °C |
| Luftfeuchtigkeit | unter 80 %, nicht kondensierend |
Spektralbereiche BS-05
| UVC | 200–280 nm |
| UVB | 280–315 nm |
| UVA | 315–400 nm |
Die beiden Bestrahlungssteuerungen im Vergleich
| Merkmal | | |
|---|---|---|
| Display | kapazitives Touchdisplay | monochrom, 128 × 64 px |
| Speicher | USB-Stick | – |
| Anzahl Kanäle | 2 | 2 |
| Bestrahlungsstärke-, Dosis- und Temperaturmessung | ja | ja |
| Zeit- und dosisgesteuerte Bestrahlungen | ja | ja |
| Aufzeichnungen von Messungen | ja | – |
| Oszilloskopansicht | ja | – |
| Screenshots auf USB-Stick speicherbar | ja | – |
| Pausieren und Wiederstarten von Bestrahlungen | ja | – |
| Notizen und Kommentare zur Bestrahlung hinzufügen | ja | – |
| Remotesteuerung vom PC | ja | – |
| Bestrahlungsprotokolle | auf USB-Stick | am PC |
| Benutzersteuerung und Adminmodus | ja | – |
| Einfache Firmware-Upgrades | ja | ja |
Beide Steuerungen nutzen dieselben Sensoren; ein Sensor lässt sich also an beiden Geräten verwenden.
Bestellnummern, Lieferumfang, Zubehör und Versionen
| Ausführung | Bestellnummer |
|---|---|
| BS-05 | 860905 |
Die Kammer wird mit Lampen, Sensorhalter und Steuerung geliefert. Bitte geben Sie die gewünschten Spektralbereiche bei der Bestellung an.
| Ausführung | Bestellnummer |
|---|---|
| UV-MAT Touch | 820930 |
| UV-MAT | 820920 |
Die Kammer wird über den UV-MAT gesteuert – wahlweise als UV-MAT mit grafischem Display oder als UV-MAT Touch mit 5-Zoll-Touchdisplay und Oszilloskopansicht. Beide messen die Bestrahlungsstärke und schalten dosisgesteuert ab.
| Bezeichnung | Bestellnummer |
|---|---|
| PC-Software für den UV-MAT Touch | 860901 |
| Bezeichnung | Bestellnummer |
|---|---|
| Abschwächer für Lampen | 870000 |
| Flächenabschwächer | 870001 |
| Inertgas-Box UVA | 86802-iA |
| Inertgas-Box UVC | 86802-iC |
Die Abschwächer setzen die Bestrahlungsstärke herab – wahlweise vor einzelnen Lampen oder über die gesamte Fläche. Die Inertgas-Box erlaubt Bestrahlungen unter Schutzatmosphäre.
| Bezeichnung | Nummernkreis |
|---|---|
| Lampen und Ersatzlampen | 8608XX |
| Radiometersensoren | 8144XX |
Lampen und Sensoren tragen je nach Spektralbereich eine eigene Nummer; das Datenblatt nennt deshalb nur den Nummernkreis. Die Sensoren finden Sie unter Radiometer-Sensoren. Bitte sprechen Sie uns für die passende Bestückung an.
| Leistung | Bestellnummer |
|---|---|
| Werkskalibrierung | 710000 |
| DAkkS-Kalibrierung nach ISO/IEC 17025 | 17025 |
Akkreditierte Kalibrierung nach ISO/IEC 17025 in unserem eigenen Kalibrierlabor. Die Kalibrierungen sind als Werks- und als DAkkS-Kalibrierung erhältlich und auf Normale der PTB rückgeführt.
