Präzise Prozessphotometer ZPM für Laserschweißen, Materialanalyse und UVT
Opsytec Prozessphotometer messen die Transmission fester und flüssiger Proben bei einer festen Wellenlänge und geben sie in Prozent aus. Da unser Sortiment über 30 Wellenlängen enthält, lassen sich die Prozessphotometer auf die jeweilige Anwendung anpassen – von der UV-Transmission (UVT) bei 254 nm in der Wasseraufbereitung über die Prozesskontrolle beim Laserschweißen von Kunststoffen bis zur Wareneingangs- und Chargenprüfung in der Materialanalyse. Die optische Dichte aus der Transmission lässt sich im Radiometrie-Rechner berechnen.
Die wichtigste Kenngröße ist dabei die UV-Transmission (UVT). Der UVT-Wert bei 254 nm beschreibt, wie tief die UVC-Strahlung in ein Medium eindringt, und geht direkt in Auslegung und Überwachung von UV-Desinfektionsanlagen ein: Sinkt der UVT, erreicht dieselbe Lampenleistung eine geringere Dosis.
Beim Laserschweißen von Kunststoffen entscheidet die Transmission des oberen Fügepartners darüber, wie viel Laserleistung die Schweißnaht erreicht. Weil unsere Photometer bei der Prozesswellenlänge messen, ist der Messwert unmittelbar auf den Prozess übertragbar – anders als ein Transmissionswert, der bei abweichender Wellenlänge aufgenommen wurde.
In der Materialanalyse dient die Transmissionsmessung der Wareneingangs- und Chargenkontrolle: Folien, Gläser, Filter und Schutzscheiben lassen sich damit schnell und zerstörungsfrei gegen eine Referenz prüfen.
Für die Transmissionsmessung im UV arbeitet das ZPM damit als UV-Photometer: eine feste Wellenlänge, ein fester Strahlengang, ein Messwert in Prozent – kein Spektrum, das anschließend ausgewertet werden müsste.
Prozessphotometer ZPM
Das Prozessphotometer ZPM misst die Transmission planer, optisch durchlässiger Materialien wie Quarz-, Glas-, Kristall- oder Kunststoffplatten.
Durch den Einsatz einer Modulationstechnik wird der Einfluss von Umgebungslicht auf das Messergebnis minimiert, was insbesondere bei streuenden Prüflingen wichtig ist.

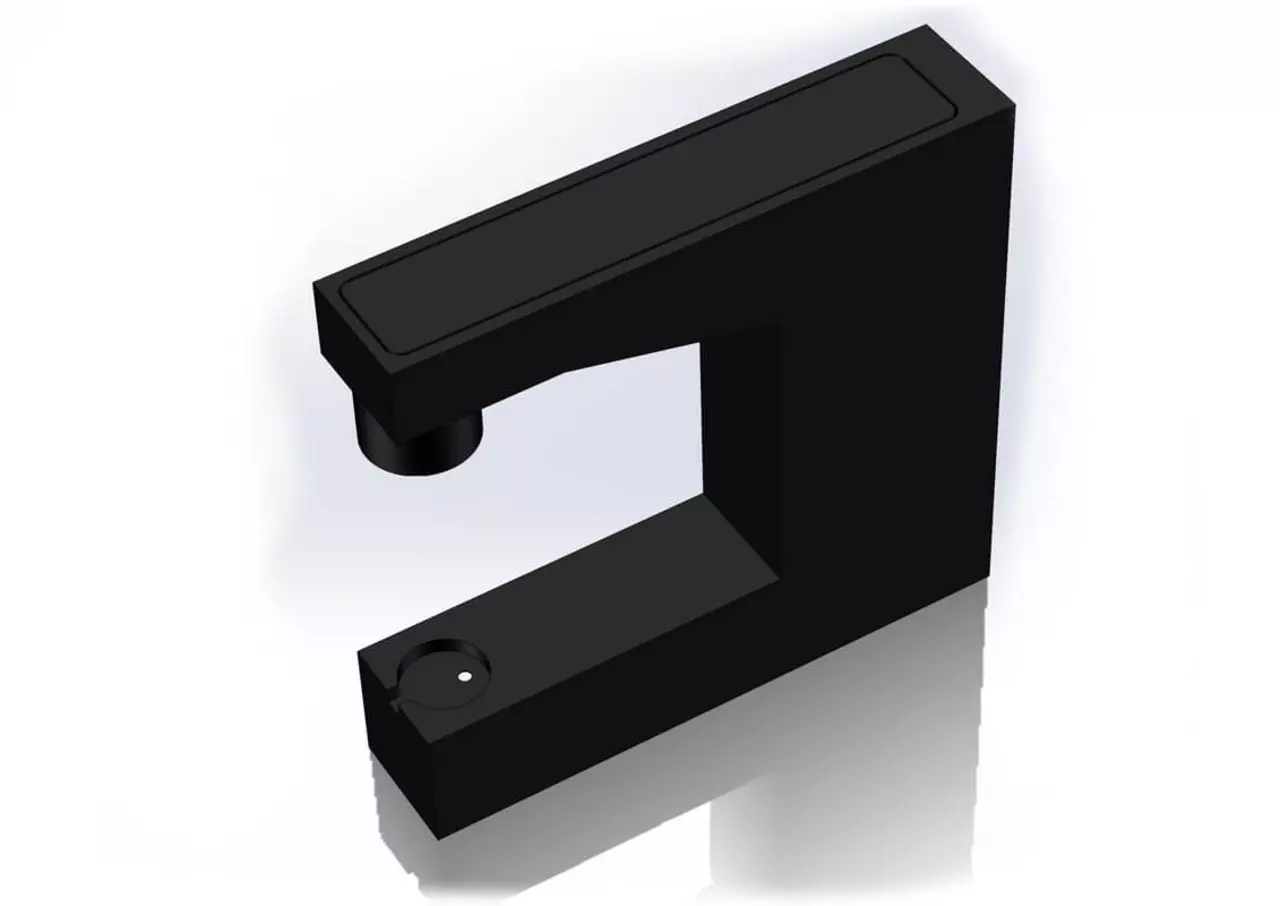

Das Zangenphotometer misst bei einer festen Wellenlänge zwischen 254 und 980 nm oder mit umschaltbaren Wellenlängen, z. B. Rot (630 nm), Grün (520 nm) und Blau (470 nm).
Die Transmissionswerte werden kontinuierlich auf dem Display angezeigt und können an einen PC oder eine SPS übermittelt werden.

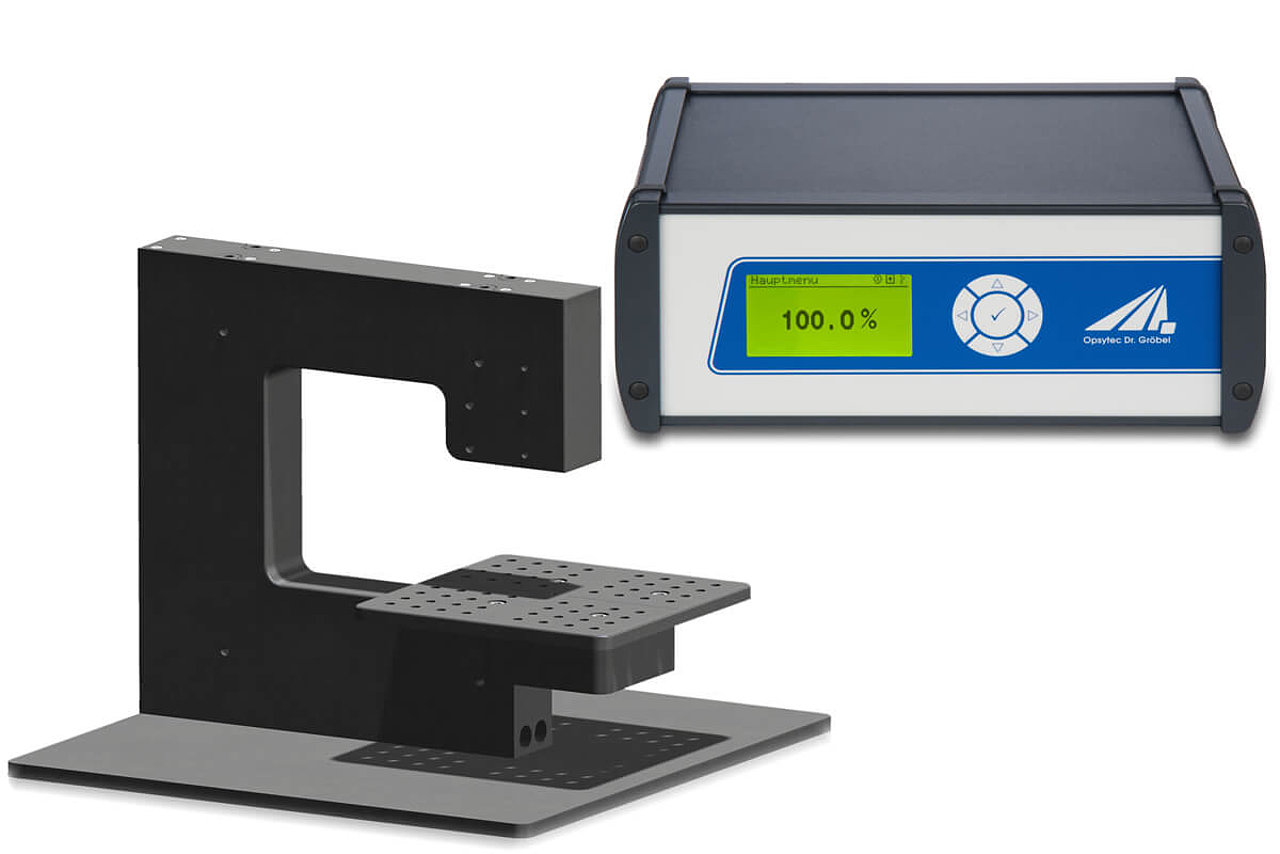

Mit dem optionalen Justagetisch kann der Prüfling kundenseitig fixiert werden. Für streuende Prüflinge oder kundenspezifische Abmessungen fertigen wir individuelle Zangenphotometer.
Prozessphotometer-Anwendungen
- Nachweis von organischen Verunreinigungen, Trübungen und Ozon in Wasser
- Materialprüfung für Laserschweißen
- Prozesskontrolle für Glas-, Kristall- oder Kunststoffplatten
- Überwachung von Wasseraufbereitung und Abwasser
- Transmissionsmessungen in Gewässern, Abwässern und Industrieanlagen
- Messung der Chlorgas-Konzentration in Rauchgasen
Wie aus einer Transmissionsmessung ein Grenzwert für die Serienfreigabe wird – Referenzteil, Prozessfenster und der Unterschied zwischen gerichteter und Gesamttransmission –, behandelt die Anwendungsseite Laserprozesse und Transmissionsprüfung.
Wo die Grenze zwischen Spektralphotometer, Spektrometer und Spektralradiometer verläuft und welches Gerät welche Messaufgabe löst, steht unter Spektrometer und Spektralradiometer
Technische Daten Prozessphotometer ZPM
| Transmissionsmessbereich | 0 bis 100 % |
| Auflösung | 0,1 % |
| ADC | 24 bit |
| Kalibrierung | 100 % oder Referenztarget |
| Messfrequenz | 55 Hz bis 0,6 Hz, einstellbar |
| Mittelungen | 1–20, gleitender Mittelwert |
| Display | Grafikdisplay, 128 × 64 px |
| Maße Anzeigeeinheit | 185 × 251 × 100 mm |
| Maße Zange | 160 × 110 × 30 mm |
| Gewicht | ca. 3 kg |
| Stromversorgung | 100–240 V, 50/60 Hz, 30 W |
| Anschlusskabel | 2 m, optional bis 10 m |
| Lampenlebensdauer | typisch 20.000 h |
| Betriebstemperatur | 10 bis 40 °C |
| Luftfeuchtigkeit | < 80 %, nicht kondensierend |
| Signalausgang (optional) | 4–20 mA, 0–10 V |
| Schaltkontakte (optional) | 2 × 250 V, 1 A |
| Schnittstelle | USB |
Verfügbare Wellenlängen des Prozessphotometers ZPM
| Wellenlänge | Spektralbereich |
|---|---|
| 245 nm | UVC |
| 254 nm | UVC |
| 265 nm | UVC |
| 280 nm | UVC |
| 290 nm | UVB |
| 300 nm | UVB |
| 310 nm | UVB |
| 320 nm | UVA |
| 350 nm | UVA |
| 365 nm | UVA |
| 395 nm | VIS |
| 405 nm | VIS |
| 445 nm | VIS |
| 455 nm | VIS |
| 470 nm | VIS |
| 505 nm | VIS |
| 520 nm | VIS |
| 590 nm | VIS |
| 630 nm | VIS |
| 690 nm | VIS |
| 720 nm | VIS |
| 780 nm | VIS |
| 820 nm | NIR |
| 850 nm | NIR |
| 880 nm | NIR |
| 940 nm | NIR |
| 950 nm | NIR |
| 980 nm | NIR |
| Normlicht 3500 K | VIS |
| 470, 520 und 630 nm gleichzeitig | RGB |
Das Photometer wird auf eine dieser Wellenlängen gefertigt; die RGB-Ausführung misst bei 470, 520 und 630 nm gleichzeitig.
Bestellnummern, Lieferumfang, Zubehör und Versionen
| Ausführung | Bestellnummer |
|---|---|
| Zangenphotometer ZPM-XXX | 833000 |
| Zangenphotometer ZPM-RGB | 833100 |
Das ZPM-XXX misst bei einer Wellenlänge, das ZPM-RGB bei dreien gleichzeitig. Bitte geben Sie die gewünschte Wellenlänge bei der Bestellung an.
| Spektralbereich | Wellenlängen |
|---|---|
| UVC | 245–280 nm |
| UVB | 290–310 nm |
| UVA | 320–365 nm |
| VIS | 395–780 nm und Normlicht 3500 K |
| NIR | 820–980 nm |
| RGB | 470, 520 und 630 nm gleichzeitig |
Das Photometer wird auf eine dieser Wellenlängen gefertigt; die RGB-Ausführung misst bei 470, 520 und 630 nm gleichzeitig. Welche Wellenlängen im Einzelnen verfügbar sind, steht in der Ausklapptabelle Verfügbare Wellenlängen des Prozessphotometers ZPM weiter oben.
| Option | Bestellnummer |
|---|---|
| SPS-Ausgang 0–10 V | 833003 |
| SPS-Ausgang 4–20 mA | 833004 |
| Schaltkontakte, einstellbar | 833005 |
| Zangenerkennung | 833000e |
| Double-Beam-Option | 833000d |
| Kabel, je weiter m | 833000m |
Die Optionen werden zusammen mit dem Photometer bestellt; das Anschlusskabel ist 2 m lang, auf Wunsch bis 10 m.
| Bezeichnung | Bestellnummer |
|---|---|
| Justagetisch | 833002 |
| Bauteilaufnahme | 750000 |
| Grundplatte | 833006 |
| Transmissionsreferenz | 833010 |
| Laserschutz (Klasse 1) | 760000 |
