UV-MAT – Dosissteuerung und UV-Controller für Bestrahlungskammern

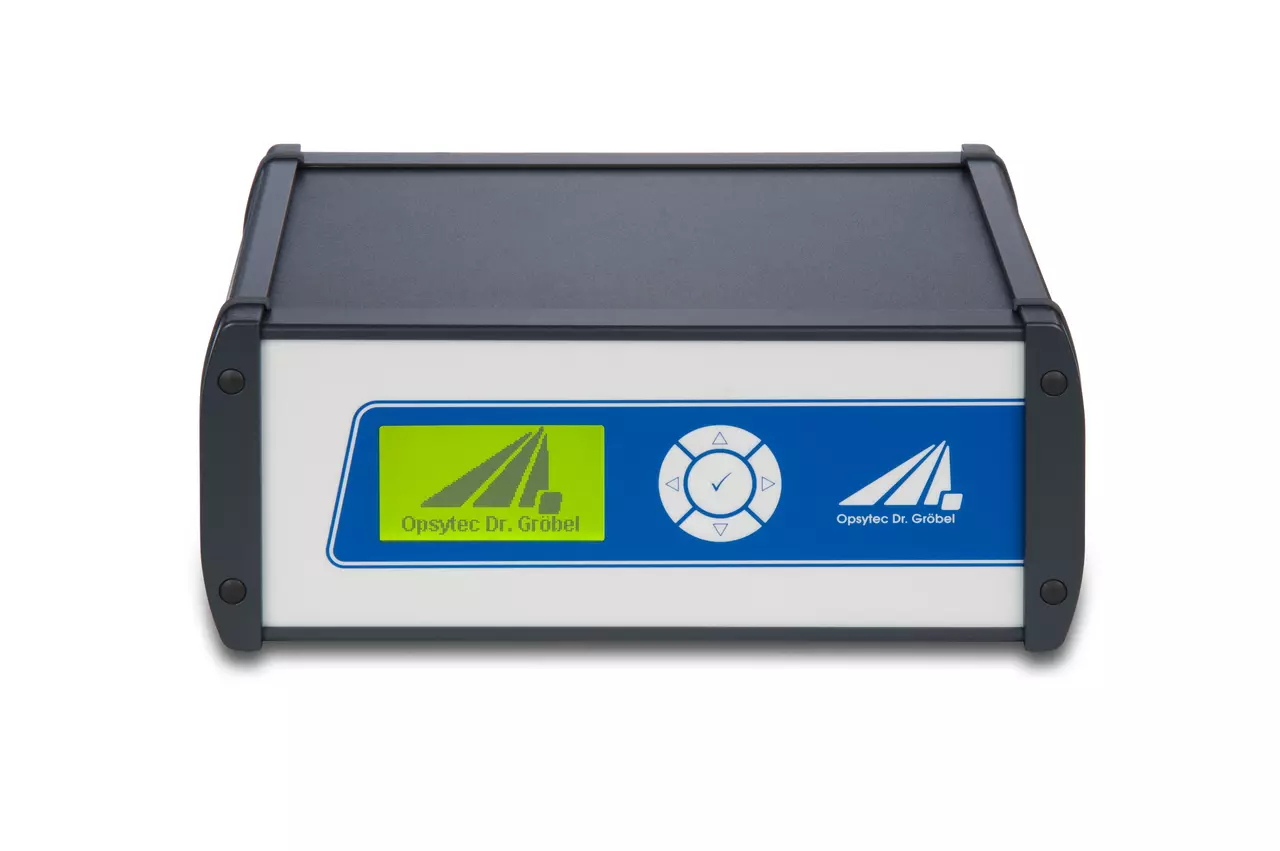

Der UV-MAT ist eine Dosis- und Bestrahlungssteuerung für Bestrahlungskammern und UV-Anlagen. Er misst die Bestrahlungsstärke mit kalibrierten Radiometersensoren kontinuierlich und beendet die Bestrahlung, sobald die eingestellte Zieldosis erreicht ist. Damit bleibt die applizierte Dosis konstant, auch wenn die Lampenleistung durch Alterung, Verschmutzung oder Temperatur schwankt – Versuche bleiben über Monate vergleichbar. Der Einstellbereich reicht von 0 bis 1.000.000 J/cm² bei einer Auflösung von 1 mJ/cm²; zwei Spektralbereiche lassen sich getrennt festlegen und steuern.
Der UV-MAT sichert eine gleichbleibende Dosis unabhängig von der Lampenalterung, Verschmutzung oder Temperatur. Die Messung der Dosis erfolgt hierzu mit kalibrierten Radiometersensoren. UV-Dosis und Bestrahlungszeit berechnen
Hierzu enthält der Sensor bereits einen extrem präzisen Analog-Digitalwandler und einen Temperatursensor. Der im Sensor enthaltene Speicher enthält alle Sensoridentifikationen und die Kalibrierhistorie.
Der integrierte Diffusor der Radiometersensoren sorgt für die erforderliche Kosinuskorrektur. Die Sensoren sind rückführbar auf die PTB kalibriert, nachkalibrierbar und werden mit Werkskalibrierzertifikat ausgeliefert; eine Kalibrierung nach ISO/IEC 17025 mit DAkkS-Zertifikat aus unserem akkreditierten Kalibrierlabor ist optional erhältlich.
Für unsere Bestrahlungskammern bieten wir zwei Bestrahlungssteuerungen an, den UV-MAT und den UV-MAT Touch.
Der hochauflösende kapazitive Touchscreen des UV-MAT Touch ermöglicht eine einfache Bedienung. Der leistungsstarke Cortex ARM Prozessor sichert Langlebigkeit und Updatefähigkeit, was die Implementierung neuer Funktionen vor Ort erlaubt. Das Gerät und die PC-Software sind kompatibel mit Windows 10/11. Übersichtlich werden numerische und grafische Ein- und Mehrkanalbestrahlungen, Oszillogramme und Einstellungen dargestellt. Die Parametrisierung erfolgt intuitiv und passwortgeschützt direkt am UV-MAT Touch.
Eine PC-Steuerung des UV-MAT Touch ist optional möglich, wodurch mehrstufige Bestrahlungen und die vollständige Dokumentation der Bestrahlung realisiert werden können.
Als UV-Controller übernimmt der UV-MAT damit beides: die Messung der Bestrahlungsstärke und die Steuerung der Bestrahlung bis zur erreichten Dosis. Die englische Bezeichnung „UV controller" meint dasselbe Gerät.
Die Dosissteuerung UV-MAT ist in zwei Versionen verfügbar – als intuitiver UV-MAT Touch und als günstigerer UV-MAT. Für die UV-LED-Kammern der BSL-Serie gibt es nur den UV-MAT Touch.
Der UV-MAT und der UV-MAT Touch nutzen die gleichen Sensoren. Diese sind daher an beiden Geräten verwendbar.
Die Unterschiede der Geräte sind:
Anwendungen der UV-Dosissteuerung
- Verfügbar für alle Bestrahlungskammern
- Dosissteuerung für 2 Spektralbereiche
- hochpräzise Radiometersensoren
- Automatische Sensorerkennung
- Sicherheitsfunktionen zur Vermeidung von Doppelbestrahlungen
- Kennwortschutz für wichtige Einstellungen
- Integrierter Timer
- Funktion zur Umrechnung von Sensormesswerten auf beliebige Positionen
Technische Daten Dosissteuerung UV-MAT
| Sensoranschlüsse | 24 Bit, volldigital |
| Anzahl Sensoranschlüsse | 2 Stück (für BS-Serie) / 1 Stück (für BSL-Serie) |
| Dosis-Einstellbereich | 0–1.000.000 J/cm² |
| Dosis-Auflösung | 1 mJ/cm² |
| Bestrahlungsdauer | 1 s bis 999 Tage (BS-Serie) / 0,01 s bis 9999 h (BSL-Serie) |
| PC-Schnittstelle | USB 2.0 |
| Sensorerkennung | ja |
| Abmessungen | 185 mm x 251 mm x 100 mm |
| Zulässige Betriebstemperatur | 5 bis 60 °C |
| Spektralbereiche | UVC, UVB, UVA, UVA+ oder LUX |
| Kalibrierunsicherheit (typ.) | 4,5–6,0 % (k = 2) |
| Linearitätsfehler | unter 1 % |
| Alterung pro Jahr | unter 3 % |
Funktionen und Bedienung
Der UV-MAT steuert die Bestrahlung in allen unseren Bestrahlungskammern. Diese Funktionen bringt er mit:
 | Dosissteuerung Der UV-MAT misst die Bestrahlungsstärke kontinuierlich und beendet die Bestrahlung bei der eingestellten Zieldosis. Die Dosis bleibt damit unabhängig von Lampenalterung, Verschmutzung und Temperatur. |
 | Timer Alternativ zur Dosissteuerung bietet der UV-MAT einen einstellbaren Timer für zeitgesteuerte Bestrahlungen zwischen 1 s und 999 Tagen (BS-Serie) bzw. 0,01 s und 9999 h (BSL-Serie). |
 | Bestrahlungsprotokolle Die Bestrahlungen lassen sich mit einem PC aufzeichnen. Der UV-MAT Touch zeichnet sie auch ohne PC auf einen USB-Stick auf. |
 Abbildung ähnlich | Sensorhalter Der Sensorhalter fixiert die Radiometersensoren in der Bestrahlungskammer. Für die Messung auf dem Bestrahlungsgut lassen sich die Sensoren entnehmen; über einen Faktor lässt sich der UV-MAT darauf justieren. |
Der Bildschirm zeigt je Lampengruppe die Bestrahlungsstärke, die Soll- und die Istdosis sowie die verbleibende Zeit. Über die Reiter erreicht man die Dimmung und die Oszilloskopansicht.

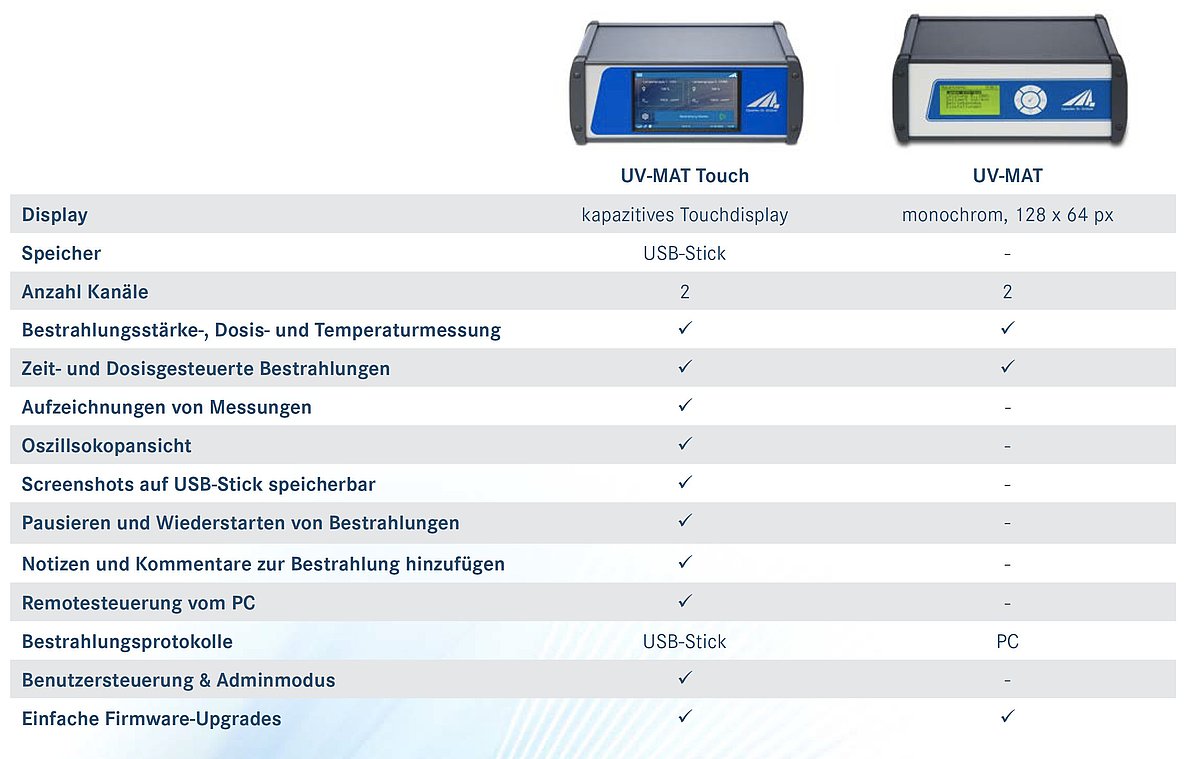

Die beiden Bestrahlungssteuerungen im Vergleich
| Merkmal |  | |
|---|---|---|
| Display | kapazitives Touchdisplay | monochrom, 128 × 64 px |
| Speicher | USB-Stick | – |
| Anzahl Kanäle | 2 (BS) / 1 (BSL) | 2 (BS) |
| Bestrahlungsstärke-, Dosis- und Temperaturmessung | ja | ja |
| Zeit- und dosisgesteuerte Bestrahlungen | ja | ja |
| Aufzeichnungen von Messungen | ja | – |
| Oszilloskopansicht | ja | – |
| Screenshots auf USB-Stick speicherbar | ja | – |
| Pausieren und Wiederstarten von Bestrahlungen | ja | – |
| Notizen und Kommentare zur Bestrahlung hinzufügen | ja | – |
| Remotesteuerung vom PC | ja | – |
| Bestrahlungsprotokolle | auf USB-Stick | am PC |
| Benutzersteuerung und Adminmodus | ja | – |
| Einfache Firmware-Upgrades | ja | ja |
Beide Steuerungen nutzen dieselben Sensoren; ein Sensor lässt sich also an beiden Geräten verwenden.
Der UV-MAT Touch wird über einen hochauflösenden kapazitiven Touchscreen bedient. Ein Cortex-ARM-Prozessor sorgt für Langlebigkeit und Updatefähigkeit – neue Funktionen lassen sich direkt vor Ort aufspielen. Gerät und PC-Software sind mit Windows 10 und 11 verträglich. Dargestellt werden Ein- und Mehrkanalbestrahlungen numerisch und grafisch, dazu Oszillogramme und die Einstellungen. Die Parametrisierung erfolgt direkt am Gerät und ist passwortgeschützt.
| Sensoranschlüsse | 24 bit, volldigital |
| Anzahl Sensoranschlüsse | 2 (BS-Serie) / 1 (BSL-Serie) |
| Dosis-Einstellbereich | 0 bis 1.000.000 J/cm² |
| Dosis-Auflösung | 1 mJ/cm² |
| Bestrahlungsdauer | 1 s bis 999 Tage (BS-Serie) / 0,01 s bis 9999 h (BSL-Serie) |
| PC-Schnittstelle | USB 2.0 |
| Sensorerkennung | ja |
| Abmessungen | 185 × 251 × 100 mm |
| Zulässige Betriebstemperatur | 5 bis 60 °C |
| Merkmal | UV-MAT Touch | UV-MAT |
|---|---|---|
| Display | kapazitives Touchdisplay, 5″ WVGA | grafisch, 128 × 64 px, monochrom |
| Displayausgabe | Bestrahlungsstärke und Dosis, Oszilloskopansicht | Bestrahlungsstärke und Dosis |
| Datenaufzeichnungsrate | einstellbar: 1 s bis 1 h | – |
| Aufzeichnungsdauer | > 24.000 h | – |
| Speicherschnittstelle | 1 × USB-Stick (bis 32 GB) | Datenexport per USB |
Bestellnummern, Lieferumfang, Zubehör und Versionen
| Bestellnummer | 820930 |
|---|---|
| Display | kapazitives Touchdisplay, 5″ WVGA |
| Displayausgabe | Bestrahlungsstärke + Dosis, Oszilloskopansicht |
| Datenaufzeichnungsrate | einstellbar: 1 s bis 1 h |
| Aufzeichnungsdauer | über 24.000 h |
| Speicherschnittstelle | 1 x USB-Stick (bis 32 GB) |
Die Touch-Ausführung zeigt den Verlauf der Bestrahlungsstärke als Oszilloskopansicht und schreibt die Messwerte auf einen USB-Stick.
| Bestellnummer | 820920 |
|---|---|
| Display | grafisch, monochrom, 128 × 64 px |
| Displayausgabe | Bestrahlungsstärke + Dosis |
| Datenexport | per USB |
Die Grundausführung mit monochromem Grafikdisplay; die Messwerte lassen sich über USB an den PC übertragen.
| Bezeichnung | Bestellnummer |
|---|---|
| PC-Software für den UV-MAT Touch | 860901 |
Komplexe, mehrstufige Bestrahlungen – etwa eine Vorbestrahlung mit UVA bei geringer Bestrahlungsstärke und anschließend eine hochintensive UVC-Bestrahlung – lassen sich mit der Remote-Steuerungsoption parametrisieren. Möglich sind bis zu 30 dosis- oder zeitgesteuerte Schritte und Pausen. Gleichzeitig wird die Bestrahlung am PC protokolliert und gespeichert.
