UV-Härtung und Photopolymerisation

UV-Härtung wandelt flüssige oder formbare Reaktionssysteme mithilfe ultravioletter Strahlung in einen festen Polymerverbund um. Entscheidend ist nicht die elektrische Leistung der Strahlungsquelle, sondern die photochemisch wirksame Strahlung am Material: Wellenlänge, Bestrahlungsstärke, Dosis und spektrale Übereinstimmung mit dem Photoinitiator bestimmen gemeinsam das Ergebnis. Diese Seite erläutert die Grundlagen der Photopolymerisation, die maßgeblichen Prozessgrößen und typische Ursachen unvollständiger Härtung. Materialauswahl und konkrete Prozessauslegung werden in den verknüpften Fachseiten vertieft.

Gebräuchlich sind dafür auch die Begriffe UV-Aushärtung, UV-Lichthärtung und englisch UV curing – gemeint ist jeweils dasselbe: eine Reaktion, die durch Strahlung gestartet wird und nicht durch Wärme oder Zeit.

Bei der UV-Härtung absorbiert ein Photoinitiator oder eine photoreaktive Gruppe im Harz ein Photon geeigneter Energie und zerfällt dabei in reaktive Zwischenprodukte, die eine Kettenreaktion aus Monomeren und Oligomeren zu einem vernetzten Polymernetzwerk auslösen. Man unterscheidet zwei Hauptmechanismen: Bei der radikalischen Photopolymerisation – meist mit Acrylaten – entstehen freie Radikale, die sehr schnell, aber sauerstoffempfindlich reagieren. Bei der kationischen Photopolymerisation – meist mit Epoxiden oder Vinylethern – erzeugt der Initiator eine Photosäure, die unempfindlich gegenüber Sauerstoff ist, dafür aber auch nach dem Abschalten der Bestrahlung weiter vernetzt (Dunkelreaktion beziehungsweise Nachhärtung). Für beide Mechanismen gilt: Nicht die eingestrahlte Leistung an sich, sondern die Zahl der pro Zeiteinheit tatsächlich absorbierten Photonen im photoaktiven Spektralbereich bestimmt die Bildungsrate reaktiver Spezies. Ohne spektrale Überlappung zwischen Quelle und Initiator-Absorptionsbande findet – unabhängig von der Bestrahlungsstärke – keine oder nur eine ineffiziente Anregung statt.

Für die Auswahl zwischen UV-härtenden Klebstoffen, Lacken und Vergussmassen sind zusätzlich Materialchemie, Füllstoffe, Aushärtungsmechanismus und Nachhärtung relevant; diese Fragen behandelt die Seite UV-härtende Klebstoffe, Lacke und Vergussmassen auswählen.

Für die photochemische Vernetzung stehen mehrere Strahlungsquellen mit grundsätzlich unterschiedlichem Emissionscharakter zur Verfügung. Sie unterscheiden sich in Bandbreite, Leistungsdichte, Schaltverhalten und Lebensdauer und sind deshalb nicht beliebig austauschbar, sondern an Formulierung und Prozessgeometrie zu koppeln.

Diese Einteilung ist idealisiert: Reale Mitteldrucklampen mit Metallhalogenid-Dotierung (Eisen, Gallium) verschieben ihr Spektrum gezielt in Richtung längerer Wellenlängen, und moderne LED-Module kombinieren zunehmend mehrere Peak-Wellenlängen in einem Modul, um die spektrale Lücke zu einzelnen Quecksilberlinien teilweise zu schließen.

Drei Entwicklungen verschieben die Technik der UV-Härtung derzeit spürbar:

• Schmalbandige LED-Quellen. Eine für ein breitbandiges Quecksilberspektrum formulierte Rezeptur ist unter einer LED-Quelle nicht automatisch reaktiv, weil deren Emission die Absorptionsbande des Photoinitiators möglicherweise nur am Rand oder gar nicht trifft. Welche Bauformen und Wellenlängen dafür zur Verfügung stehen, zeigen industrielle UV-LED-Lichtquellen.
• Inline-Messung im Strahlengang. Sie tritt an die Stelle der stichprobenhaften Kontrolle, weil sich Bestrahlungsstärke und Spektrum einer Quelle über die Betriebsdauer verschieben, ohne äußerlich erkennbar zu sein.
• Quecksilberfreie Prozesse. Die EU-Quecksilberverordnung (Umsetzung des Minamata-Übereinkommens) schränkt Herstellung und Ausfuhr quecksilberhaltiger Lampentypen ein; für Betreiber bestehender Anlagen entsteht daraus ein Ersatzbedarf, der Spektralmessung und erneute Prozessfreigabe nach sich zieht.

Ein Härtungsprozess wird durch mehrere, gleichzeitig wirkende Größen bestimmt – keine davon ist für sich allein ausreichend, um das Ergebnis vorherzusagen.

• Bestrahlungsstärke (Irradiance, W/cm²): Sie bestimmt die Rate, mit der Initiatorradikale oder Photosäure gebildet werden. Da Terminierungsreaktionen, Sauerstoffdiffusion und Viskositätsanstieg auf eigenen Zeitskalen ablaufen, verändert eine höhere Bestrahlungsstärke nicht nur die Geschwindigkeit, sondern auch den erreichbaren Endvernetzungsgrad.
• Bestrahlungsenergie beziehungsweise Dosis (Radiant Exposure, mJ/cm² oder J/cm²): Sie ist das Zeitintegral der Bestrahlungsstärke und eine notwendige, aber – siehe Reziprozitätsgesetz weiter unten – keine hinreichende Kenngröße für den Vernetzungsgrad.
• Spektrale Überlappung mit der Initiator-Absorption: Ein Initiator absorbiert nur in einem begrenzten Wellenlängenband. Liegt die Quellenemission außerhalb dieses Bands, bleibt die Reaktion unabhängig von der eingestrahlten Leistung ineffizient, weil der Extinktionskoeffizient bei dieser Wellenlänge gegen null geht.
• Sauerstoffkonzentration an der Grenzfläche: Bei radikalischen Systemen konkurriert molekularer Sauerstoff mit dem Kettenwachstum und terminiert Radikale bevorzugt an der dem Prozessgas zugewandten Oberfläche, wodurch dort ein geringerer Vernetzungsgrad entsteht als im Kern.
• Schichtdicke und Eindringtiefe: Mit zunehmender Tiefe nimmt die verfügbare Bestrahlungsstärke durch Absorption und Streuung ab; ob am Schichtboden noch die für die Formulierung erforderliche Mindestdosis ankommt, hängt von Extinktionskoeffizient, Pigmentierung und Schichtdicke gemeinsam ab.
• Temperatur: Sie beeinflusst Diffusionsgeschwindigkeiten, Viskosität und – insbesondere bei kationischen Systemen – die Geschwindigkeit der Nachhärtung; die Temperaturabhängigkeit vieler Teilschritte folgt näherungsweise einem Arrhenius-Verhalten.

Bei der praktischen Auslegung von Klebe- und Vergussprozessen kommen Bauteiltransmission, Klebespalt, Schattenbereiche und Bestrahlungsgeometrie hinzu; sie behandelt die Seite UV-Klebe- und Vergussprozesse auslegen. Beide Fragestellungen werden deshalb getrennt behandelt.

Für eine Durchlaufanlage folgt aus Bandgeschwindigkeit und Bestrahlungslänge die Verweilzeit und daraus die Dosis – und umgekehrt die höchste Geschwindigkeit, bei der eine Zieldosis noch erreicht wird. Der Rechner nimmt die in der Fertigung üblichen Einheiten; die ausführliche Erklärung steht im Bandgeschwindigkeit-Rechner.

Elektrische Lampenleistung ist keine optische Dosis. Zwischen der elektrischen Leistungsaufnahme einer Lampe und der am Werkstück ankommenden Bestrahlungsstärke liegen mehrere Verlustpfade: der elektrisch-optische Wirkungsgrad der Quelle selbst (bei Quecksilberdampflampen oft nur ein Bruchteil im nutzbaren UV-Band, bei UV-LEDs deutlich höher, aber ebenfalls unter 50 Prozent), Reflektorverluste, Abstand und Divergenz sowie Transmissionsverluste an Schutzgläsern oder dem zu bestrahlenden Bauteil selbst. Eine nominell leistungsstärkere Lampe liefert deshalb nicht zwangsläufig eine höhere Bestrahlungsstärke am Prozessort.

Eine Zeitangabe allein ist keine übertragbare Prozessgröße. Belichtungszeiten sind nur so lange gültig, wie Quelle, Abstand, Bandgeschwindigkeit und Bauteilgeometrie unverändert bleiben. Da die Strahlungsleistung einer Quelle über die Betriebsdauer altert – bei Quecksilberlampen durch Elektrodenabbrand und Kolbentrübung, bei LEDs durch Sperrschichttemperatur und Degradation der Halbleiterstruktur –, verschiebt sich sowohl die Höhe als auch teilweise die spektrale Lage der Emission, ohne dass sich die eingestellte Belichtungszeit ändert. Details zu diesem Effekt zeigt der Beitrag zur Alterung von UV-Lampen und UV-LEDs.

Eine Messung außerhalb des tatsächlichen Prozessortes ist häufig nicht aussagekräftig. Eine Kalibrierung am Lampengehäuse oder bei Stillstand der Anlage erfasst nicht das reale Profil, dem ein Werkstück auf einem Förderband ausgesetzt ist – dort durchläuft es eine Zone mit Anstieg, Maximum und Abfall der Bestrahlungsstärke, deren Zeitintegral von einer statischen Messung abweichen kann.

Gleiche Dosis erzeugt nicht zwangsläufig das gleiche Ergebnis. Aus der Definition der Dosis als Zeitintegral wird oft geschlossen, kurz-und-hell sei gleichwertig zu lang-und-schwach. Für viele Photopolymerisationen gilt das nur innerhalb eines begrenzten Bestrahlungsstärkebereichs (siehe Reziprozitätsgesetz und dessen Grenzen weiter unten).

Material- und Geometrieeffekte werden häufig unterschätzt. Pigmente, Füllstoffe, Farbstoffe und die Bauteilgeometrie selbst verändern, wie viel Strahlung überhaupt am Initiator ankommt – eine Oberfläche kann bereits trocken erscheinen, während tieferliegende oder abgeschattete Bereiche unvollständig vernetzt bleiben.

Sauerstoffabhängige Annahmen gelten nur unter den Bedingungen, unter denen sie ermittelt wurden. Eine an Luft bestimmte Prozessgrenze ist unter Stickstoffatmosphäre ungültig und umgekehrt; wer ein an einer Bestrahlungskammer ermitteltes Prozessfenster auf eine Produktionsanlage überträgt, muss Spektrum, Dosisrate, Sauerstoffkonzentration und Geometrie gemeinsam vergleichbar halten – nicht nur die Dosis.

Die Eindringtiefe von UV-Strahlung in eine Formulierung folgt näherungsweise dem Lambert-Beer-Gesetz: Die Bestrahlungsstärke nimmt mit der Tiefe exponentiell ab, moduliert durch den wellenlängenabhängigen Extinktionskoeffizienten und die Konzentration absorbierender Spezies. In klaren, ungefüllten Systemen lässt sich die erforderliche Oberflächendosis für eine gegebene Schichtdicke daraus relativ direkt abschätzen. Sobald Pigmente oder Füllstoffe im Mikrometerbereich vorhanden sind, tritt zusätzlich Streuung auf: Titandioxid etwa absorbiert UV-Strahlung unterhalb von rund 390 nm stark und streut sie zusätzlich, sodass es die photochemisch nutzbare Strahlung sowohl reduziert als auch – durch Mehrfachstreuung – teilweise wieder in tiefere Schichten umlenkt. Weiße oder stark deckende Systeme benötigen deshalb häufig photobleichende oder langwelliger absorbierende Photoinitiatoren, die während der Reaktion ihre eigene Absorption verringern und so den Weg für nachrückende Photonen freigeben. Reine Absorptionsmodelle unterschätzen in solchen Systemen die tatsächlich erreichbare Härtungstiefe systematisch, weil sie die Streubeiträge nicht erfassen.

Das Bunsen-Roscoe-Reziprozitätsgesetz besagt, dass eine photochemische Wirkung nur vom Produkt aus Bestrahlungsstärke und Zeit abhängt: D = Ee × t – die Größen sind oben unter den Prozessgrößen definiert. Das Gesetz unterstellt, dass jede Kombination aus hoher Bestrahlungsstärke und kurzer Zeit dieselbe Wirkung erzeugt wie eine niedrige Bestrahlungsstärke über eine proportional längere Zeit. Diese Annahme gilt nachweislich nur innerhalb eines begrenzten Bestrahlungsstärke- und Zeitbereichs (IEC 60050, internationales elektrotechnisches Wörterbuch). Für viele radikalische Photopolymerisationen wurde ein Reziprozitätsversagen dokumentiert: Bei gleicher Dosis, aber höherer Bestrahlungsstärke und entsprechend kürzerer Zeit, wurde in Untersuchungen an methacrylatbasierten Systemen ein niedrigerer Endumsatz gemessen als bei niedrigerer Bestrahlungsstärke über längere Zeit – der für einen vollständigen Umsatz insgesamt benötigte Dosisbedarf stieg mit der Bestrahlungsstärke an (PMC – The reciprocity law concerning light dose-relationships, 2014). Ursächlich sind unter anderem die begrenzte Diffusionsgeschwindigkeit von Sauerstoff und reaktiven Spezies, Rekombinationseffekte bei sehr hoher Radikaldichte sowie der mit der Reaktion selbst ansteigende Viskositäts- und Diffusionswiderstand. Praktische Konsequenz: Eine unter einer bestimmten Bestrahlungsstärke ermittelte Dosisfreigabe lässt sich nicht ohne Prüfung auf eine Quelle mit deutlich abweichender Bestrahlungsstärke übertragen, selbst wenn das Produkt aus Stärke und Zeit rechnerisch identisch bleibt.

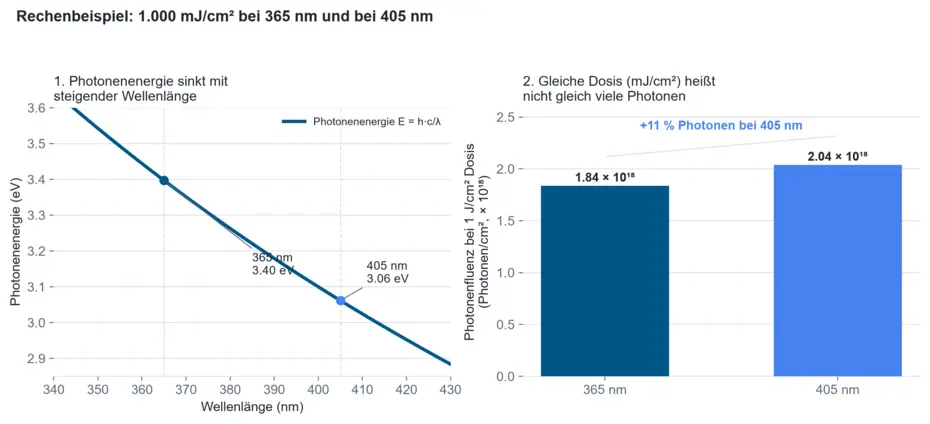

1. Annahmen. Zwei UV-LED-Quellen liefern am Werkstück dieselbe radiometrische Dosis von 1.000 mJ/cm² (1 J/cm²) – einmal bei 365 nm, einmal bei 405 nm.

2. Modell. Die Energie eines einzelnen Photons ergibt sich aus E_Photon = h·c/λ, mit dem Planckschen Wirkungsquantum h, der Vakuumlichtgeschwindigkeit c und der Wellenlänge λ. Die Photonenflussdichte pro Fläche (Photonenfluenz) folgt aus N = D / E_Photon.

3. Rechnung. Mit h·c ≈ 1239,8 eV·nm ergibt sich für 365 nm eine Photonenenergie von rund 3,40 eV (5,44 × 10^-19 J), für 405 nm rund 3,06 eV (4,90 × 10^-19 J). Bei identischer Dosis von 1 J/cm² folgt daraus eine Photonenfluenz von rund 1,84 × 10¹⁸ Photonen/cm² bei 365 nm gegenüber rund 2,04 × 10¹⁸ Photonen/cm² bei 405 nm.

4. Ergebnis. Bei numerisch gleicher Dosis liefert die 405-nm-Quelle rund 11 Prozent mehr Photonen als die 365-nm-Quelle.

5. Technische Interpretation. Photopolymerisation ist im Kern ein Quantenprozess: Jedes absorbierte Photon kann – moduliert durch die Quantenausbeute des Initiators – höchstens ein primäres photochemisches Ereignis auslösen. Dosis in mJ/cm² ist dagegen eine energiebasierte, keine photonenbasierte Größe. Zwei Prozesse mit identischer Dosis bei unterschiedlicher Wellenlänge sind deshalb photochemisch nicht grundsätzlich äquivalent, selbst bevor Unterschiede in Extinktionskoeffizient und Eindringtiefe berücksichtigt werden. Für die Prozessübertragung zwischen unterschiedlichen Wellenlängen ist die Dosisangabe allein nicht ausreichend.

Beschichtungen für Möbel, Parkett und Bauelemente. Hoher Durchsatz auf Bandanlagen und die Forderung nach Kratz- und Chemikalienbeständigkeit machen UV-Lacke gegenüber lösemittelbasierten Systemen wirtschaftlich attraktiv; kritisch ist hier vor allem die gleichmäßige Härtung über die gesamte Bahnbreite bei variabler Liniengeschwindigkeit.

Verpackung und Digitaldruck. UV-härtende Druckfarben und Lacke ermöglichen sofortige Weiterverarbeitung ohne Trocknungsstrecke; entscheidend ist neben der Bestrahlungsstärke die Einhaltung migrationsrelevanter Restmonomergehalte bei Lebensmittelkontaktmaterialien.

Elektronik- und Halbleiterfertigung. UV-härtende Klebstoffe und Konformbeschichtungen ersetzen zunehmend thermisch härtende Systeme; kritische Größe ist die Bauteiltemperatur während der Aushärtung, da viele elektronische Komponenten nur begrenzte thermische Budgets zulassen. Vertiefende Aspekte zu Klebe- und Vergussprozessen behandelt der Beitrag zu UV-Kleben, Vergießen und Verkapseln.

Automobilindustrie und Elektromobilität. UV-Klebstoffe fixieren Bauteile in Sekunden statt Minuten und werden zunehmend für die Montage von Batteriemodulen eingesetzt; kritisch ist hier die Erreichbarkeit aller Klebeflächen, da Gehäuseteile und dicht bestückte Baugruppen häufig Abschattungen erzeugen.

Additive Fertigung und 3D-Druck. Vat-Photopolymerisationsverfahren wie Stereolithographie, DLP und LCD-Druck erzeugen Bauteile durch räumlich kontrollierte Belichtung und erreichen ihren Endzustand oft erst in einer separaten Nachhärtung; die zentrale Anforderung ist eine über das gesamte Bauteil homogene Dosis. Details dazu behandelt der Beitrag zu additiver Fertigung und 3D-Druck.

Dentaltechnik und Medizinprodukte. Composite-Füllungen, Aligner und individuell gefertigte Hörgeräteschalen werden lichthärtend appliziert; hier ist die Eindringtiefe in eine oft mehrere Millimeter dicke, gefüllte Masse die kritische Prozessgröße, da eine unvollständig gehärtete Bodenzone die mechanischen und biokompatiblen Eigenschaften des Produkts beeinträchtigt.

Optik und Präzisionsbauteile. Für die Verklebung optischer Komponenten werden bevorzugt kationisch härtende Systeme mit geringem Schrumpf eingesetzt, um Dimensionsstabilität und optische Verzerrung zu minimieren.

Zwei-Photonen-Polymerisation. Bei fokussierter, gepulster Femtosekundenlaserstrahlung tritt Photoinitiierung nur im Bereich höchster Intensität im Fokuspunkt auf, da die Absorptionswahrscheinlichkeit quadratisch von der Bestrahlungsstärke abhängt. Dieser nichtlineare Effekt erlaubt Strukturauflösungen unterhalb der klassischen Beugungsgrenze und wird für photonische und mikrooptische Bauteile eingesetzt, verlangt aber eine seriell abtastende, vergleichsweise langsame Belichtungsstrategie.

Frontale Photopolymerisation. Bei stark exothermen Systemen kann eine lokal initiierte Reaktion eine selbsttragende, thermisch angetriebene Reaktionsfront erzeugen, die sich ohne weitere Bestrahlung durch das Material fortpflanzt. Damit lassen sich auch optisch dicke, stark gefüllte oder pigmentierte Bauteile aushärten, die für eine reine Durchstrahlungshärtung zu dick wären – allerdings nur für Formulierungen mit ausreichender Reaktionsenthalpie und kontrollierbarer Frontgeschwindigkeit.

Pigmentierte und opake Systeme. Weiße oder stark deckende Formulierungen benötigen, wie oben beschrieben, photobleichende oder im längerwelligen Bereich absorbierende Initiatorsysteme, teils in Kombination mit einer zweiten, UV-unabhängigen Vernetzungsreaktion (Dual-Cure), um Bereiche zu erreichen, die durch Streuung und Absorption des Pigments optisch nicht mehr zugänglich sind.

In der Serienfertigung reicht eine stichprobenhafte Kontrolle nicht aus, weil sich Bestrahlungsstärke und Spektrum einer Quelle über die Betriebsdauer verschieben können, ohne dass dies äußerlich erkennbar ist. Eine kontinuierliche Inline-Überwachung, bei der Sensoren dauerhaft im Strahlengang verbleiben – etwa mit den UV-Curing-Sensoren XT –, macht diese Alterung sichtbar, bevor Bauteile außerhalb des freigegebenen Prozessfensters produziert werden. Die technische Bedeutung liegt weniger in der digitalen Schnittstelle selbst als darin, dass Messwerte in Echtzeit mit einem physikalisch begründeten Toleranzband verglichen und Abweichungen unmittelbar als Prozessabweichung – nicht erst als Ausschuss am Bauteil – erkannt werden. In Kombination mit dosisgesteuerten statt zeitgesteuerten Endpunkten, wie sie die UV-MAT realisiert, lässt sich die Exposition auch dann konstant halten, wenn die Ausgangsleistung der Quelle über die Zeit nachlässt.

Für die Auslegung und Freigabe eines Härtungsprozesses ist die spektral aufgelöste Bestrahlungsstärke am tatsächlichen Reaktionsort die primäre Messgröße; Bestrahlungsstärke, Dosis und spektrale Überlappung sind oben unter den Prozessgrößen definiert. Eine reine Breitbandmessung reicht aus, wenn Quelle und Prozessfenster bereits bekannt und stabil sind und lediglich eine wiederkehrende Kontrolle gegen einen freigegebenen Grenzwert erfolgen soll – dafür eignet sich ein Breitbandradiometer wie das RMD Pro mit passendem Sensorkopf. Eine spektrale Messung wird notwendig, sobald Quellen verglichen, auf eine andere Technologie umgestellt oder Photoinitiatoren mit schmalem Absorptionsband eingesetzt werden – ein Breitbandsensor kann bei schmalbandigen LED-Spektren durch spektrale Fehlanpassung zwischen Sensorempfindlichkeit und Initiatorabsorption erheblich abweichende Werte liefern; hierfür bietet sich ein flaches Spektralradiometer wie das UVpad an. Räumlich aufgelöste Messungen sind angezeigt, wenn Homogenität über eine Fläche oder ein komplexes Bauteil sicherzustellen ist, etwa bei der Nachhärtung additiv gefertigter Teile; zeitlich aufgelöste Messungen sind notwendig, wenn ein Werkstück eine Strahlungszone durchläuft und dabei ein charakteristisches Profil aus Anstieg, Maximum und Abfall erfährt, dessen Zeitintegral von einer statischen Messung abweichen kann – ein hochauflösendes Dosisprofil an schnelllaufenden Anlagen liefert curelog. Da UV-Radiometer keine Infrarotstrahlung erfassen, wird die thermische Prozessseite üblicherweise separat über ein berührungsloses Pyrometer als Bauteiltemperatur verfolgt. Eine allgemeine Einführung zur UV-Messtechnik bietet das UV-FAQ, eine Übersicht geeigneter Sensoren die Auswahl von UV-Sensoren; welche Geräte für die laufende Prozesskontrolle in Frage kommen, zeigt die Produktübersicht UV-Dosis und Bestrahlungsstärke messen.

Unter den Themen Photochemie und Polymere und UV-Härtung führt der Veröffentlichungsfinder zusammen 26 Arbeiten; die folgenden sechs zeigen die Spannweite der Photopolymerisation – von der Grenzflächenchemie über kontrollierte Reaktionsführung bis zur biobasierten Formulierung.

Untersucht die sauerstoffbeeinflusste Zone in mehrlagigen Photopolymeren – den Effekt, der die Oberfläche klebrig lässt, während der Kern vernetzt ist.
Pierrel, J., et al. „Effect of the oxygen affected layer in multilayered photopolymers.“ Polymer Chemistry 8.31 (2017): 4596–4602. DOI: 10.1039/C7PY00974G.

Beschreibt eine lichtaktivierte, kontrolliert geführte radikalische Polymerisation – ein Beispiel dafür, dass Licht hier Steuergröße und nicht nur Energiequelle ist.
Bonda, Lorand, et al. „TIRP – Thiol-Induced, Light-Activated Controlled Radical Polymerization.“ Macromolecules 56.14 (2023): 5512–5523. DOI: 10.1021/acs.macromol.3c00789.

Führt eine photoRAFT-Polymerisation kontinuierlich im Mikrofluss, wo Schichtdicke und Eindringtiefe gezielt klein gehalten werden.
Wenn, Benjamin, and Tanja Junkers. „Continuous microflow photoRAFT polymerization.“ Macromolecules 49.18 (2016): 6888–6895. DOI: 10.1021/acs.macromol.6b01534.

Zeigt an ultraschnell härtenden Acrylaten, wie Comonomer-Wahl und -Menge die thermomechanischen Eigenschaften verschieben.
Böhm, Michael, et al. „Influence of co-monomer-type and amount on thermomechanical properties of ultrafast-curing acrylic resins using a triacrylic crosslinker.“ Journal of Applied Polymer Science 136.13 (2019): 47294. DOI: 10.1002/app.47294.

Stellt die Härtungskinetik eines biobasierten Photopolymers über den Grad der Methacrylierung ein.
Mhirsi, Oumaima, Mehmet-Talha Yapa, and Marie-Pierre G. Laborie. „Photocurable Lignin Materials: Tuning Lignin Methacrylation to Tailor Photocuring Kinetics.“ Macromolecular Materials and Engineering 311.1 (2026). DOI: 10.1002/mame.202500372.

Nutzt eine lichtinduzierte Reaktion zur gezielten Oberflächenmodifikation statt zur Volumenhärtung.
Siegmann, Konstantin, et al. „Photografting of perfluoroalkanes onto polyethylene surfaces via azide/nitrene chemistry.“ Applied Surface Science 396 (2017): 672–680.

Alle uns bekannten Veröffentlichungen zu UV-Härtung stehen im Veröffentlichungsfinder – dort auch nach Gerät, Themenfeld und Stichwort durchsuchbar.

1. Europäische Kommission: Mercury – Umsetzung des Minamata-Übereinkommens in EU-Recht, überarbeitete Quecksilberverordnung (in Kraft seit 30. Juli 2024), 2026.
2. IEC 60050 – International Electrotechnical Vocabulary, Begriffsdefinition Bunsen-Roscoe-Reziprozitätsgesetz und Reziprozitätsversagen.
3. DIN 5031 – Strahlungsphysik im optischen Bereich und Lichttechnik, Größen, Formelzeichen und Einheiten.
4. Pierrel, J., et al.: „Effect of the oxygen affected layer in multilayered photopolymers.“ Polymer Chemistry 8.31 (2017): 4596–4602 – peer-reviewte Primärquelle zur Sauerstoffinhibierung.

Wie funktioniert UV-Härtung chemisch?
Ein Photoinitiator absorbiert Strahlung passender Wellenlänge und zerfällt in reaktive Spezies – freie Radikale bei Acrylaten, eine Photosäure bei Epoxiden –, die eine Kettenreaktion aus Monomeren und Oligomeren zu einem vernetzten Polymer auslösen.

Welche Wellenlänge eignet sich für welchen Prozess?
Das hängt vom Absorptionsband des eingesetzten Photoinitiators ab; industriell gängig sind unter anderem 365, 385, 395 und 405 nm. Maßgeblich ist die spektrale Überlappung zwischen Quelle und Initiator, nicht die reine Bestrahlungsstärke der Quelle.

Welche UV-Dosis ist für eine vollständige Aushärtung erforderlich?
Das ist formulierungs- und schichtdickenabhängig und nicht pauschal übertragbar. Wegen möglichen Reziprozitätsversagens gilt zusätzlich, dass eine bei einer bestimmten Bestrahlungsstärke ermittelte Dosisfreigabe nicht ohne Prüfung auf eine Quelle mit deutlich anderer Bestrahlungsstärke übertragbar ist.

Was ist der Unterschied zwischen Quecksilberdampflampe und UV-LED?
Quecksilberlampen emittieren breitbandig mit hoher Leistungsdichte, altern aber schneller und enthalten Quecksilber. UV-LEDs emittieren schmalbandig bei diskreten Peak-Wellenlängen, schalten verzögerungsfrei, altern langsamer und arbeiten elektrisch effizienter, verlangen dafür eine auf das schmale Band abgestimmte Formulierung.

Warum härtet eine UV-Beschichtung trotz ausreichender Lampenleistung nicht durch?
Häufige Ursachen sind eine fehlende spektrale Überlappung zwischen Quelle und Initiator, Verlustpfade zwischen elektrischer Leistung und tatsächlicher Bestrahlungsstärke am Werkstück, unzureichende Eindringtiefe durch Pigmentierung oder Schichtdicke sowie Sauerstoffinhibierung an der Oberfläche. Warum die Leistungsangabe grundsätzlich keine Messgröße ist, ist unter radiometrischen Größen hergeleitet.

Wie wird die UV-Dosis in der Praxis gemessen?
Über ein Radiometer oder Spektralradiometer an der tatsächlichen Prozessposition, das Bestrahlungsstärke erfasst und daraus über die Zeit die Dosis bildet. Bei schmalbandigen Quellen ist eine spektrale Messung einer reinen Breitbandmessung vorzuziehen, um spektrale Fehlanpassung zu vermeiden.

Welche Rolle spielt Sauerstoff bei der UV-Härtung?
Bei radikalischen Systemen konkurriert Sauerstoff mit dem Kettenwachstum und erzeugt eine unvollständig vernetzte Grenzschicht an der Oberfläche. Kationische Systeme sind gegenüber Sauerstoff weitgehend unempfindlich, härten dafür nach dem Ende der Bestrahlung weiter nach.

Wie lässt sich eine UV-Härtungsanlage überwachen?
Mit zwei getrennten Messketten. Die Freigabe erfolgt über einen mitlaufenden Dosisschreiber, der Peak-Bestrahlungsstärke, zeitlichen Verlauf und integrierte Dosis auf Werkstückebene aufzeichnet. Die laufende Überwachung übernimmt ein fest eingebauter Sensor an definierter Position; für heiße Messstellen sind die XT-Sensoren ausgelegt. Üblich ist eine Warnschwelle bei 80 % des nach dem Einlaufen festgehaltenen Anfangswerts. Verglichen wird gegen das freigegebene Fenster aus unterer und oberer Grenze beider Größen – die Lampenbetriebsstunden sind dafür kein Ersatz.

Wie lange dauert die Nachhärtung im 3D-Druck?
Sie ergibt sich aus der Zieldosis der Formulierung und der Bestrahlungsstärke im Bauraum, nicht aus einer Erfahrungszeit. Eine Dosis von 10 J/cm² braucht bei 8 mW/cm² rund 21 Minuten und bei 800 mW/cm² nur 12,5 Sekunden. Der Sprung ist jedoch kein reiner Zeitgewinn: Weil das Reziprozitätsgesetz bei der Photopolymerisation nicht streng gilt, führt dieselbe Dosis bei sehr hoher Bestrahlungsstärke zu einem anderen Endvernetzungsgrad als bei langer, schwacher Bestrahlung – die Radikale terminieren früher, die Netzwerkdichte fällt anders aus. Wer von einer langsamen auf eine schnelle Quelle wechselt, überträgt deshalb weder die Zeit noch ungeprüft die Dosis, sondern nimmt die Aushärtekurve neu auf und sichert das Ergebnis über den Umsetzungsgrad ab.

Diese Anwendung steht in engem technischem Zusammenhang mit angrenzenden Feldern der optischen Strahlungsmesstechnik – etwa der UV-Kleben, Vergießen und Verkapseln (Elektronik- und Batteriemontage mit UV-Klebstoffen) sowie der additiven Fertigung und dem 3D-Druck (Vat-Photopolymerisation als spezialisierte UV-Härtungstechnik). Die Photochemie ordnet die Photopolymerisation als photochemische Kettenreaktion ein; wird der Strahler robotergeführt über das Bauteil bewegt, kommt die Bahndosis hinzu – siehe Robotik. Den vollständigen Überblick gibt die Übersicht UV-Anwendungen.

Eine Dosisangabe im Datenblatt beantwortet nicht, ob Spektrum, Bestrahlungsstärke und Sauerstoffbedingungen an Ihrer Anlage mit den Freigabebedingungen übereinstimmen. Eine spektral aufgelöste Messung am realen Prozessort zeigt, ob Quelle und Photoinitiator tatsächlich zusammenpassen – Grundlage für eine belastbare Prozessfreigabe statt einer Schätzung anhand der Lampenleistung. Sprechen Sie uns zu Ihrer Mess- oder Prüfaufgabe an.
