Photokatalyse: Mechanismus, Materialien und Messtechnik

Photokatalyse beschleunigt eine chemische Reaktion durch Licht in Gegenwart eines Halbleiters, der dabei selbst nicht verbraucht wird. Ultraviolette oder sichtbare Photonen ausreichender Energie erzeugen im Photokatalysator – meist Titandioxid (TiO2), Zinkoxid (ZnO) oder zunehmend sichtlichtaktive Materialien wie Kohlenstoffnitrid (g-C3N4) – Elektron-Loch-Paare, die an der Oberfläche reaktive Sauerstoffspezies bilden und organische Schadstoffe, Mikroorganismen oder Wasserinhaltsstoffe abbauen. Technisches Ziel ist eine reproduzierbare, energieeffiziente photokatalytische Aktivität für Luftreinigung, Wasseraufbereitung, selbstreinigende Oberflächen oder photokatalytische Wasserstoffproduktion. Entscheidend ist dabei nicht die elektrische Lampenleistung, sondern die spektrale Bestrahlungsstärke, die den Katalysator tatsächlich erreicht – aus ihr folgt der Photonenfluss, und erst aus diesem lassen sich photonische Effizienz und Quantenausbeute berechnen.

Wie entwickelt sich der Markt der Photokatalyse?

Für „Photokatalyse“ existiert keine einheitliche, trennscharfe Marktstatistik – kommerzielle Studien grenzen Photokatalysatoren, photokatalytische Geräte und photokatalytische Beschichtungen sehr unterschiedlich ab. Belastbar ist der Markt für Photokatalysatoren selbst: Er wird für 2026 auf rund 3,2 bis 3,3 Milliarden US-Dollar geschätzt, mit einer jährlichen Wachstumsrate von 8,7 bis 8,9 Prozent bis 2033 (Mordor Intelligence, 2026; Persistence Market Research, 2026). Titandioxid stellt darin mit rund 78 Prozent den größten Materialanteil, und die Region Asien-Pazifik – mit rund 44 Prozent Umsatzanteil und einer Wachstumsrate von etwa 9,4 Prozent – wächst am schnellsten (Persistence Market Research, 2026).

Angrenzende, klar abgegrenzte Teilmärkte zeigen dieselbe Dynamik aus unterschiedlicher Richtung: Der Markt für selbstreinigende Beschichtungen (Self-Cleaning Coatings) lag 2024 bei rund 4,4 Milliarden US-Dollar und soll bis 2032 bis 2034 auf 6,7 bis 8,7 Milliarden US-Dollar wachsen, entsprechend 5,4 bis 7,1 Prozent pro Jahr (Databridge Market Research, 2025; Market.us, 2025). Photokatalytische Luftreinigung und photokatalytische Wasserbehandlung werden je nach Marktabgrenzung mit mehreren hundert Millionen bis über zehn Milliarden US-Dollar beziffert (Intelmarketresearch, 2024) – die große Spannbreite spiegelt vor allem, ob Rohstoff, Gerät oder komplette Anlage gezählt wird.

Technisch eindeutig ist der zugrunde liegende Treiber: Wachstum entsteht überwiegend aus regulatorisch getriebener Nachfrage nach Innenraumluftqualität, aus Bauvorschriften für selbstreinigende und luftreinigende Fassaden- und Pflastermaterialien sowie aus dem Ausbau der Wasseraufbereitung für persistente organische Schadstoffe. Dieses Wachstum verschiebt Wertschöpfung von reinem Materialverkauf zu geprüften, zertifizierten Systemen – photokatalytische Wirkung muss nach Norm nachgewiesen werden, nicht nur behauptet. Das betrifft alle drei produktnahen Wertschöpfungsstufen – Rohstoffe und Pulver, Beschichtungen und Bauprodukte sowie Geräte –, während im Forschungsbereich (Wasserstoffproduktion, CO2-Reduktion) die photonenbezogene Quantenausbeute darüber entscheidet, ob ein neues Material tatsächlich einen Fortschritt darstellt. Damit steigen unmittelbar die Anforderungen an standardisierte Prüfverfahren und an eine Messtechnik, die Photonenfluss und Bestrahlungsstärke am Ort der photokatalytischen Reaktion erfasst, nicht an der Lampe.

Vier Entwicklungen prägen darüber hinaus die technische Seite dieses Marktes:

  • Übergang von Quecksilberlampen zu UV-A-LED-Arrays in Prüf- und Produktionsanlagen. Technische Konsequenz: Das Spektrum wechselt von einem breiten Linien-/Kontinuumsspektrum zu einer schmalen Bande; ältere, mit Hg-Lampen ermittelte AQY-Werte sind nicht ohne erneute Charakterisierung auf LED-basierte Prüfaufbauten übertragbar.
  • Entwicklung sichtlichtaktiver Photokatalysatoren. Dotierte TiO2-Varianten, g-C3N4-Heterojunctions und Z-Scheme-Systeme verschieben die nutzbare Anregung in den sichtbaren Bereich. Technische Konsequenz: reine UV-Radiometer werden für die vollständige Charakterisierung unzureichend; spektrale Messungen über UV- und Sichtlichtbereich sowie solarsimulierte Prüfbedingungen gewinnen an Bedeutung.
  • Fortschreitende Normung. Die Aktualisierung von ISO 10678 und ergänzende Prüfverfahren wie EN 16845-1 verbessern die Vergleichbarkeit veröffentlichter photokatalytischer Aktivitätswerte. Technische Konsequenz: Vergleichbarkeit entsteht nur, wenn zusätzlich die Bestimmungsmethode des Photonenflusses dokumentiert wird.
  • Forschung an photokatalytischer Wasserstoffproduktion und Solar Fuels. Neuere oxyhalidbasierte und heterostrukturierte Photokatalysatoren erreichen im Labormaßstab steigende Quantenausbeuten. Technische Konsequenz: Der Übergang vom Labor- in den Pilotmaßstab erfordert eine erneute optische Charakterisierung, weil sich Weglänge und Selbstabschattung ändern.

Wie funktioniert Photokatalyse?

Photokatalyse an Halbleitern beruht auf der Anregung von Elektronen über die Bandlücke. Absorbiert ein Photon eine Energie, die mindestens der Bandlückenenergie E_g entspricht, wird ein Elektron aus dem Valenzband ins Leitungsband gehoben; im Valenzband bleibt ein positiv geladenes „Loch“ (h⁺) zurück. Dieses Elektron-Loch-Paar kann entweder strahlungslos rekombinieren – dann geht die Anregung ohne chemischen Effekt verloren – oder an die Oberfläche wandern und dort Redoxreaktionen auslösen: Das Loch oxidiert Wasser oder Hydroxidionen zu Hydroxylradikalen (•OH), einem der reaktionsfreudigsten Oxidationsmittel in wässrigen Systemen, während das Elektron adsorbierten Sauerstoff zu Superoxidradikalanionen (O2•⁻) reduziert. Beide Radikale sowie das direkt oxidierende Loch bauen organische Moleküle, Mikroorganismen und anorganische Schadstoffe ab. Die Rate dieses Vorgangs wird durch die Konkurrenz zwischen Ladungstrennung und Rekombination bestimmt, die von Kristallstruktur, Defektdichte, Dotierung, Oberflächenzustand und – bei Heterojunctions – von der Bandanpassung zwischen zwei Halbleitern abhängt.

Welche Materialien und Lichtquellen werden für Photokatalyse eingesetzt?

Photokatalyse ist keine abgegrenzte Branche, sondern eine Querschnittstechnologie zwischen Materialwissenschaft, Umwelttechnik und Energietechnik. Technologisch dominiert nach wie vor Titandioxid, weil es chemisch stabil, ungiftig und kostengünstig ist; die drei natürlichen Kristallphasen Anatas, Rutil und Brookit besitzen unterschiedliche Bandlücken und damit unterschiedliche Aktivierungswellenlängen. Zinkoxid liegt spektral ähnlich, zeigt aber unter feuchten und sauren Bedingungen geringere Langzeitstabilität. Für die Anregung im sichtbaren Bereich gewinnen Kohlenstoffnitrid (g-C3N4), stickstoff- oder kohlenstoffdotiertes TiO2, plasmonische Co-Katalysatoren und Z-Scheme-Heterojunctions an Bedeutung, weil sie Ladungstrennung verbessern und Absorption in den sichtbaren Spektralbereich verschieben.

Als Prüf- und Prozessquellen kommen fünf Lichtquellentypen zum Einsatz, die sich in spektraler Reinheit und Anwendungsbereich deutlich unterscheiden. Quecksilber-Niederdrucklampen („Schwarzlicht“-Röhren) liefern ein etabliertes Linienspektrum bei 365 nm, altern jedoch im Linienverhältnis und enthalten Quecksilber; Quecksilber-Mitteldrucklampen decken mit einem breiten Kontinuum hohe UV- und Sichtlichtleistung gemeinsam ab, bei entsprechend hoher thermischer Last. UV-A-LEDs bei 365, 385 oder 395 nm sind schmalbandig (Halbwertsbreite meist 10 bis 15 nm), quecksilberfrei, schnell schaltbar und liefern eine stabile Dosisführung – ihr Emissionsmaximum ist allerdings temperaturabhängig, und sie decken sichtlichtaktive Materialien nicht ab. Für sichtlichtaktive und solar betriebene Systeme dient ein Xenon-Solarsimulator mit AM1.5-Filter als realistischere Prüfquelle mit kontinuierlichem, an das Sonnenspektrum annähertem Spektrum. Weißlicht-LEDs und Leuchtstofflampen eignen sich als einfache, kostengünstige Prüfquelle für Innenraumanwendungen, tragen dafür aber häufig zu wenig UV-Anteil für UV-aktive Referenzmaterialien.

Welche Prozessgrößen sind entscheidend?

Die photokatalytische Wirksamkeit wird nicht durch eine einzelne Größe bestimmt, sondern durch das Zusammenspiel mehrerer physikalischer und chemischer Kenngrößen, die getrennt erfasst werden müssen. Ausgangsgröße ist die spektrale Bestrahlungsstärke am Katalysator (mW/(cm²·nm)): Nur der Anteil oberhalb der Bandlückenenergie kann Elektron-Loch-Paare erzeugen, der Rest trägt zur Reaktion nicht bei, auch wenn er die Gesamtstrahlungsleistung erhöht. Daraus folgt der Photonenfluss (mol/(s·m²) bzw. Photonen/(s·cm²)) – chemische Umsätze werden durch Photonenzahlen bestimmt, nicht durch Wattzahlen, und zwei Quellen gleicher Leistung, aber unterschiedlicher Wellenlänge, liefern unterschiedliche Photonenflüsse. Bandlückenenergie und Absorptionskante des Materials (eV bzw. nm) legen fest, welcher Spektralbereich der Quelle überhaupt genutzt werden kann; eine Verschiebung der Absorptionskante um wenige Zehntel Elektronenvolt entscheidet, ob ein Material UV- oder sichtlichtaktiv ist. Die apparente Quantenausbeute (AQY, dimensionslos, meist in Prozent) beschreibt, welcher Anteil der einfallenden Photonen tatsächlich ein produktives Ereignis auslöst – sie ist keine Materialkonstante, sondern hängt von Konzentration, Reaktorgeometrie und Lichtintensität ab.

Daneben bestimmen Katalysatorbeladung beziehungsweise aktive Oberfläche (g/L bzw. m²/m²), wie viel Strahlung absorbiert werden kann, bevor sie den Reaktor ungenutzt verlässt – bei zu hoher Beladung nimmt die Eindringtiefe ab, und ein Teil des Katalysators bleibt unbeleuchtet. Sauerstoffgehalt und Stofftransport (mg/L bzw. mol/(m²·s)) limitieren die Reaktion unabhängig von der verfügbaren Strahlung, sobald der übliche Elektronenakzeptor Sauerstoff nicht ausreichend nachgeliefert wird. In Flüssigkeiten nimmt die Bestrahlungsstärke nach dem Lambert-Beer-Gesetz mit der optischen Weglänge exponentiell ab; Streuung durch Partikel oder Trübstoffe (NTU) verkürzt die effektiv nutzbare Reaktionszone zusätzlich. Die Temperatur schließlich beeinflusst Adsorptionsgleichgewichte, Reaktionskinetik und bei manchen Systemen die Rekombinationsrate der Ladungsträger.

Was begrenzt den Prozess oder führt zu Fehlern?

Elektrische Lampenleistung ist keine optische Prozessgröße. Eine Angabe wie „100 W UV-Lampe“ beschreibt weder den nutzbaren Spektralanteil noch den Anteil, der den Katalysator tatsächlich erreicht. Aussagekräftig sind ausschließlich die spektrale Bestrahlungsstärke am Reaktionsort und der daraus berechnete Photonenfluss.

Quantenausbeute und apparente Quantenausbeute werden häufig verwechselt. Die „wahre“ Quantenausbeute bezieht sich auf die Zahl der absorbierten Photonen; in streuenden Suspensionen oder undurchsichtigen Schichten ist dieser Wert praktisch nicht direkt messbar. Deshalb wird in der Praxis überwiegend die apparente Quantenausbeute (AQY) angegeben, die sich auf die Zahl der einfallenden Photonen bezieht. Zwei Studien mit identischem Material, aber unterschiedlicher Reaktorgeometrie und Bestrahlungsstärke, können deutlich unterschiedliche AQY-Werte berichten, ohne dass sich das Material selbst unterscheidet. Ergänzend gilt: Eine an der Reaktorwand oder außerhalb der Küvette gemessene Bestrahlungsstärke ist eine obere Schranke, keine Bilanz des tatsächlich verfügbaren Photonenflusses – Reflexion, Absorption, Streuung an Partikeln und Abschattung durch Reaktorwände verändern die Bestrahlungsstärke zwischen Lampenaustritt und Katalysatoroberfläche erheblich.

Das Reziprozitätsgesetz gilt in der Photokatalyse nur eingeschränkt: Bei niedriger Bestrahlungsstärke steigt die Reaktionsrate näherungsweise proportional zum Photonenfluss, mit zunehmender Bestrahlungsstärke steigt jedoch die Dichte photogenerierter Ladungsträger, wodurch die Rekombinationsrate überproportional zunimmt und die apparente Quantenausbeute sinkt – eine Verdopplung der Lampenleistung führt deshalb regelmäßig zu weniger als der doppelten Reaktionsrate, und ein höherer Photonenfluss ist deshalb nicht immer die einfachste Lösung, zumal er auch eine thermische Belastung des Katalysators nach sich ziehen kann. Damit ist auch eine reine Zeitangabe keine übertragbare Prozessgröße: Eine Abbauzeit ist nur innerhalb einer unveränderten Anlagenkonfiguration reproduzierbar, und wechseln Lampe, Abstand, Reaktorgeometrie oder Katalysatorbeladung, verschiebt sich der wirksame Photonenfluss, ohne dass die Zeitangabe dies erkennen lässt. Kristallphase und Kristallinität werden dabei häufig unterschätzt: Handelsübliches TiO2 ist häufig ein Phasengemisch aus mehreren Kristallphasen mit unterschiedlichem Rekombinationsverhalten, dessen photokatalytische Aktivität nicht additiv aus den Einzelphasen folgt, sondern von der Grenzflächenqualität zwischen den Phasen abhängt.

Hinzu kommt die spektrale Empfindlichkeit des Messgeräts selbst: Ein Sensor, der an einer anderen Quelle kalibriert wurde, zeigt an einer schmalbandigen LED einen zusätzlichen Fehler. Die Grundlagen dazu stehen unter spektrale Fehlanpassung bei UV-Sensoren und Auswahl von UV-Sensoren.

Suspension oder immobilisierter Katalysator?

Suspendierte und immobilisierte Katalysatoren stellen unterschiedliche messtechnische Aufgaben. Suspensionen bieten eine große aktive Oberfläche, erzeugen aber Aufwand für Abtrennung und Lichttransport: Mit steigender Partikelkonzentration nimmt die Eindringtiefe ab, und ein wachsender Anteil der Strahlung wird bereits in der oberflächennahen Schicht umgesetzt.

Immobilisierte Schichten auf Glas, Membranen oder porösen Trägern sind prozesstechnisch einfacher und optisch besser beschreibbar, weil die aktive Fläche bekannt ist. Dafür begrenzen kleinere aktive Oberfläche und Stofftransport die Rate. Für den Vergleich beider Ansätze ist die auf die aktive Fläche bezogene Bestrahlungsstärke die tragfähigere Größe als eine Angabe je Reaktorvolumen.

Welche Rolle spielen Reaktorgeometrie und Bestrahlungshomogenität?

Photokatalytische Versuche laufen in sehr unterschiedlichen Geometrien ab: auf beschichteten Glasflächen, in Suspensionen, auf Membranen, in Durchflussreaktoren, auf porösen Trägern oder in Mikroreaktoren. Eine Messung außerhalb des Reaktors beschreibt die Bedingungen im Reaktionsvolumen deshalb nicht automatisch – Reflexion, Absorption, Streuung und Abschattung verändern die verfügbare Strahlung.

Bei flächigen Proben entscheidet die Homogenität des Bestrahlungsfeldes darüber, ob alle Bereiche derselben Probe dieselbe Dosis erhalten. In Flüssigkeiten kommt die Abschwächung entlang der optischen Weglänge hinzu, und zwar wellenlängenabhängig. Für vergleichende Versuche sollten deshalb Abstand, Probenhöhe und – bei größeren Flächen – ein räumliches Messraster dokumentiert werden. Aus einer Lampeneinstellung wird damit eine reproduzierbare optische Randbedingung.

Welche Rolle spielt die Absorptionskante des Materials?

Photokatalysatoren besitzen keine scharfe Schwellwellenlänge, sondern eine Absorptionskante mit endlicher Steilheit. Defekte, Dotierung und Sauerstofffehlstellen erzeugen zusätzliche Zwischenzustände, die auch unterhalb der nominellen Bandlückenenergie eine – meist geringe – Absorption ermöglichen. Handelsübliches TiO2 (etwa P25) ist ein Anatas-Rutil-Mischphasenmaterial mit einer effektiven Absorptionskante um 387 nm; reine Anatas- und Rutilphasen unterscheiden sich davon um mehrere Nanometer. Für sichtlichtaktive Materialien wie dotiertes TiO2 oder g-C3N4 verschiebt sich die Kante deutlich in den sichtbaren Bereich, wodurch eine reine UV-Messung die nutzbare Anregung nicht mehr vollständig erfasst – ein Grund, weshalb Prüfquellen und Messtechnik für solche Materialien den UV- und den sichtbaren Bereich gemeinsam abdecken müssen.

Expertenblock: Bandlückenenergie, Photonenfluss und Quantenausbeute

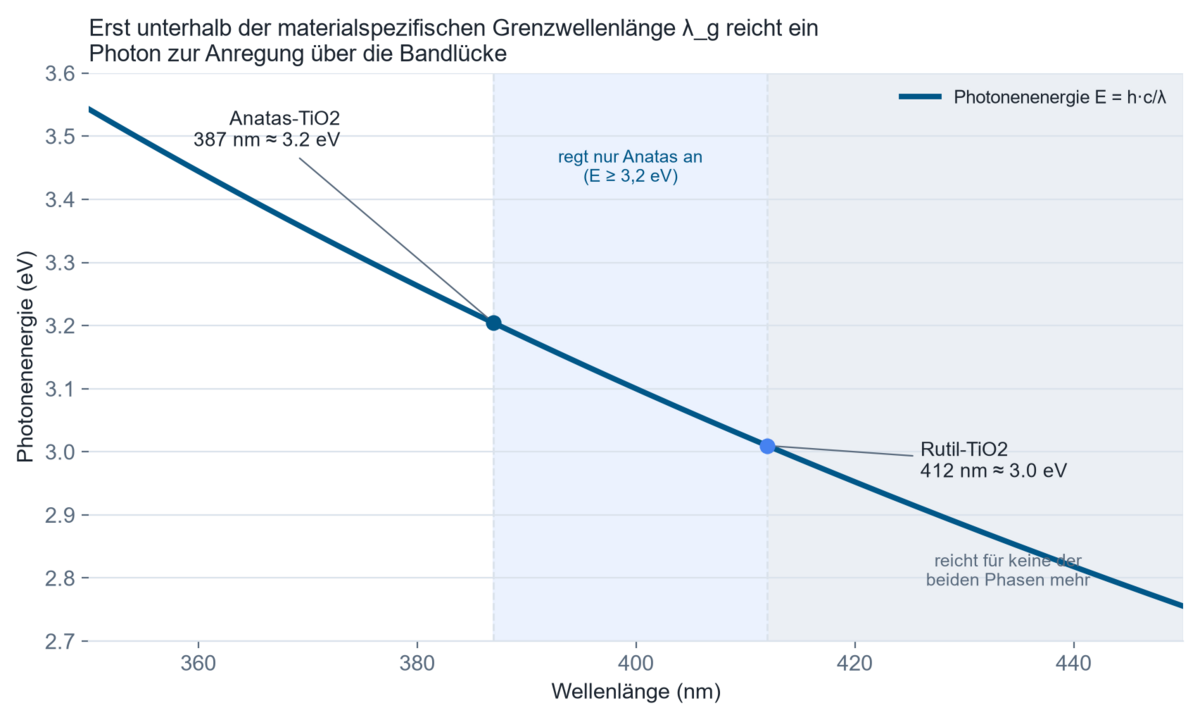

Bandlückenenergie. Aus E_g = h · c / λ_g folgt die Grenzwellenlänge λ_g, ab der ein Photon ausreichend Energie besitzt, um ein Elektron über die Bandlücke zu heben. Für Anatas-TiO2 mit E_g ≈ 3,2 eV ergibt sich λ_g ≈ 387 nm, für Rutil mit E_g ≈ 3,0 eV eine längere Grenzwellenlänge um 410 bis 413 nm. Photonen mit größerer Wellenlänge tragen nicht zur Anregung bei, unabhängig von ihrer Anzahl.

Photonenfluss. Der spektrale Photonenfluss ergibt sich aus der spektralen Bestrahlungsstärke E(λ) über N_Ph(λ) = E(λ) · λ / (h · c). Erst die Integration über den vom Material absorbierten Spektralbereich liefert den für die Reaktion relevanten Photonenfluss – nicht die gesamte, breitbandig gemessene Bestrahlungsstärke.

Apparente Quantenausbeute (AQY). Nach der IUPAC-Definition ist die Quantenausbeute das Verhältnis der Zahl definierter Ereignisse zur Zahl der absorbierten Photonen; die praktisch gebräuchlichere apparente Quantenausbeute bezieht sich stattdessen auf die Zahl der einfallenden Photonen: AQY = (Zahl umgesetzter Moleküle bzw. Ladungsträgerereignisse) / (Zahl einfallender Photonen). Voraussetzung für einen sinnvollen Vergleich zwischen Studien ist, dass der einfallende Photonenfluss auf dieselbe Weise – etwa über Aktinometrie oder ein kalibriertes Radiometer – bestimmt wurde. Die photonische Effizienz ist eine verwandte, aber nicht identische relative Kenngröße, die keine absolute Quantenausbeute liefert, sondern nur den Vergleich unter identischen Versuchsbedingungen erlaubt.

Grenzen des Modells. Beide Größen setzen voraus, dass Reaktionsrate und Photonenfluss im untersuchten Bereich näherungsweise proportional zusammenhängen. Bei hoher Bestrahlungsstärke, bei diffusionslimitierten Reaktionen oder bei signifikanter Rückreaktion der Produkte ist diese Voraussetzung verletzt; die AQY wird dann selbst zu einer intensitätsabhängigen Größe und ist nicht mehr ohne Angabe der verwendeten Bestrahlungsstärke übertragbar.

Rechenbeispiel: Photonenfluss und Reaktionsrate bei einer UV-A-LED-Bestrahlung

Annahmen. Ein Photoreaktor wird mit einer monochromatischen UV-A-LED bei 365 nm betrieben; die spektrale Bestrahlungsstärke an der Katalysatoroberfläche wurde zu 5 mW/cm² (= 50 W/m²) bestimmt. Für den eingesetzten TiO2-Photokatalysator wird literaturnah eine apparente Quantenausbeute von 1 Prozent angenommen. Die bestrahlte, aktive Katalysatorfläche beträgt 25 cm².

Modell. Photonenenergie E_Ph = h · c / λ; Photonenfluss N_Ph = E / E_Ph; Reaktionsrate r = AQY · N_Ph · A.

Rechnung. Die Photonenenergie bei 365 nm beträgt 5,44 · 10⁻¹⁹ J (entsprechend 3,40 eV bzw. 328 kJ/mol). Der Photonenfluss ergibt sich zu N_Ph = 50 W/m² / 5,44 · 10⁻¹⁹ J ≈ 9,2 · 10¹⁹ Photonen/(s·m²), umgerechnet rund 153 µmol/(s·m²). Mit AQY = 1 Prozent folgt eine Rate umgesetzter Ereignisse von rund 1,5 µmol/(s·m²). Bezogen auf die aktive Fläche von 25 cm² (2,5 · 10⁻³ m²) ergibt sich eine Gesamtrate von etwa 3,8 nmol/s, entsprechend rund 14 µmol pro Stunde.

Interpretation. Die tatsächlich nutzbare Rate wird nicht von der Wattzahl der Lampe bestimmt, sondern vom Produkt aus Photonenfluss und apparenter Quantenausbeute. Eine „stärkere“ Lampe mit doppelter elektrischer Leistung, aber gleichem Emissionsspektrum, verdoppelt näherungsweise den Photonenfluss – sie verdoppelt aber nicht notwendigerweise die Reaktionsrate, wenn die AQY bei höherer Bestrahlungsstärke sinkt. Ebenso zeigt die Rechnung, warum veröffentlichte AQY-Werte nur dann vergleichbar sind, wenn der einfallende Photonenfluss auf demselben Weg bestimmt wurde.

Wo wird Photokatalyse eingesetzt?

Umwelttechnik und Innenraumluftqualität. Photokatalytische Luftreiniger und beschichtete Filter bauen flüchtige organische Verbindungen, Gerüche und teilweise Stickoxide ab. Kritisch ist hier die Bestrahlungsstärke im durchströmten Filtervolumen, weil die Kontaktzeit zwischen Luftstrom und beleuchteter Katalysatoroberfläche kurz ist.

Bauwirtschaft und Fassadentechnik. Selbstreinigende Beschichtungen auf Glas, Fassadenputz und photokatalytisch aktive Pflastersteine zur NOx-Minderung in urbanen Straßenschluchten nutzen natürliches Tageslicht. Kritisch ist die photokatalytische Aktivität unter realer, oft diffuser Solarstrahlung, weshalb Prüfnormen mit definierter UV-A-Bestrahlungsstärke arbeiten, nicht mit unspezifizierter „Sonneneinstrahlung“.

Wasser- und Abwassertechnik. Photokatalytischer Abbau persistenter organischer Schadstoffe, Arzneimittelrückstände und Mikroorganismen in Membranreaktoren oder Durchflusssystemen. Kritisch sind optische Weglänge, Trübung und die Homogenität der Bestrahlung über das durchströmte Volumen.

Textil- und Konsumgüterindustrie. Photokatalytisch selbstreinigende und antimikrobielle Textilbeschichtungen. Kritisch ist die Aktivierung unter Innenraum- oder Alltagslichtbedingungen, die deutlich schwächer sind als Laborprüfbedingungen.

Energietechnik und Forschung. Photokatalytische Wasserstoffproduktion und CO2-Reduktion als Ansätze zur solaren Kraftstoffgewinnung. Kritisch ist die exakte Bestimmung der Quantenausbeute unter definiertem, meist solarsimuliertem Spektrum, weil nur so Materialfortschritte von Messartefakten unterschieden werden können.

Medizintechnik und Hygiene. Photokatalytisch aktive, teils mit UV-C kombinierte Oberflächen zur Reduktion mikrobieller Belastung in Innenräumen. Kritisch ist die Abgrenzung zwischen photokatalytischem und rein UV-photolytischem Wirkanteil, da beide Mechanismen häufig gleichzeitig vorliegen.

Wie misst man in Gasphasenreaktoren, Durchflusszellen und im Pilotmaßstab?

  • Sichtlichtaktive Materialien. Dotierte TiO2-Varianten, g-C3N4 und Z-Scheme-Heterojunctions benötigen zur realistischen Prüfung ein Spektrum, das UV- und sichtbaren Anteil gemeinsam abdeckt – meist einen Solarsimulator mit AM1.5-Filter statt einer reinen UV-A-Quelle.
  • Gasphasenreaktoren für Luftreinigung. Monolithische oder wabenstrukturierte Trägerkörper vergrößern die aktive Oberfläche pro Bauraum, erfordern aber eine gleichmäßige Durchleuchtung über die gesamte Kanalstruktur; punktuelle Messungen an der Reaktoraußenseite erfassen diese Verteilung nicht.
  • Kontinuierlich durchströmte Photoreaktoren. Bei Membran- und Durchflussreaktoren hängt die effektiv erhaltene Dosis pro Volumenelement von der Verweilzeitverteilung ab; eine an der Reaktorwand gemessene Bestrahlungsstärke beschreibt diese Verteilung nur bei bekannter Strömungscharakteristik.
  • Pilotmaßstab für Wasserstoffproduktion. Beim Übergang vom Laborreaktor zum Pilotmaßstab verändert sich die optische Weglänge und die Selbstabschattung des Katalysators; eine am Kleinreaktor bestimmte Quantenausbeute ist nicht ohne erneute Charakterisierung übertragbar.

Welche Größen müssen gemessen oder überwacht werden?

Die Messaufgabe folgt aus der jeweiligen Prüf- oder Entwicklungsfrage. Für die Materialcharakterisierung und den Katalysatorvergleich ist die Zielgröße der Photonenfluss am Reaktionsort, aus dem sich die apparente Quantenausbeute berechnen lässt. Für die Qualitätssicherung eines qualifizierten Prozesses – etwa einer Produktionslinie für selbstreinigende Beschichtungen oder eines Luftreinigers – ist die Zielgröße die konstante, im Toleranzband liegende Bestrahlungsstärke am Katalysator.

Mehrere internationale und europäische Normen legen dafür definierte Prüfbedingungen fest: Die ISO-22197-Reihe beschreibt Prüfverfahren zur Luftreinigungsleistung photokatalytischer Materialien unter kontinuierlicher UV-A-Bestrahlung mit definierter Bestrahlungsstärke; ISO 10678 legt ein Verfahren zur photokatalytischen Aktivität von Oberflächen anhand des Abbaus von Methylenblau in wässriger Lösung fest; EN 16845-1 ergänzt dies für nicht transparente Materialien über ein Fest/Fest-Verfahren mit Entfärbung eines aufgebrachten Farbstoffs; ISO 10676 beschreibt die photokatalytische Wasserreinigungsleistung über die Bildung aktiven Sauerstoffs; DIN EN 17120 definiert ein Prüfverfahren zur Wasserreinigungsleistung photokatalytischer Materialien in Pulverform über den Phenolabbau in Suspension. Alle diese Normen setzen eine dokumentierte, in der Regel UV-A-spezifische Bestrahlungsstärke an der Probenoberfläche voraus – nicht eine Lampenleistungsangabe. Einen Überblick über weitere UV-Prüfnormen bietet die Übersicht Richtlinien, Normen und Standards im UV.

Eine spektrale Messung ist erforderlich bei der Erstcharakterisierung einer Prüfquelle, beim Vergleich UV-aktiver mit sichtlichtaktiven Materialien, bei Verwendung eines Solarsimulators oder wenn Aktinometrie zur Bestimmung des absoluten Photonenflusses angewendet wird; eine breitbandige Messung genügt für die laufende Kontrolle eines bereits spektral charakterisierten, unveränderten Aufbaus. Räumlich auflösende Messungen werden bei großflächigen Proben, wabenstrukturierten Reaktoren oder Durchflussanlagen mit inhomogenem Strömungsprofil notwendig, zeitlich auflösende Messungen bei gepulstem LED-Betrieb sowie dort, wo Lampenalterung oder Fensterverschmutzung über die Versuchsdauer signifikant werden.

Für industrielle Anwendungen – photokatalytische Luftreiniger in Serienfertigung, Beschichtungslinien für selbstreinigende Oberflächen oder kontinuierliche Wasseraufbereitungsanlagen – ist eine dreistufige Überwachung sinnvoll.

Referenzcharakterisierung. Einmalige spektrale Vermessung der eingesetzten Lichtquelle in tatsächlicher Reaktorgeometrie, um das relative Spektrum, die Homogenität über die bestrahlte Fläche und den Umrechnungsfaktor zwischen Katalysatorort und fest installierter Sensorposition zu bestimmen.

Stationäre Prozessüberwachung. Fest installierte, kalibrierte Sensoren an definierter Position liefern kontinuierlich die Bestrahlungsstärke. Ohne den in der Referenzcharakterisierung bestimmten Umrechnungsfaktor beschreibt dieser Sensor jedoch nur sich selbst, nicht die Bedingungen am Katalysator.

Regelung und Rückverfolgbarkeit. Aus der gemessenen Bestrahlungsstärke werden LED-Leistung nachgeführt, Alterungstrends erkannt und Wartungsintervalle abgeleitet. Für zertifizierte Produkte – etwa selbstreinigende Beschichtungen mit deklarierter photokatalytischer Aktivität nach ISO 10678 – wird die Bestrahlungshistorie zusammen mit Chargeninformationen dokumentiert, weil die photokatalytische Leistung am fertigen Produkt nur mit Aufwand nachträglich prüfbar ist.

Für die Charakterisierung der Quelle eignet sich ein Spektralradiometer. Das SR900 deckt 200 bis 1100 nm ab und erfasst damit UV-Anteile und sichtbare Anteile gemeinsam – der Bereich, der bei sichtlichtaktiven und solar betriebenen Katalysatoren gebraucht wird. Bleiben Quelle, Spektralbereich und Aufbau über eine Versuchsreihe konstant, genügt für die laufende Kontrolle ein Breitbandradiometer wie das RMD Pro mit einem zum Spektralbereich passenden Sensor. Für wiederkehrende Geometrien kann eine Dosissteuerung wie der UV-MAT sicherstellen, dass die Probe unabhängig von Lampenalterung dieselbe gemessene Bestrahlung erhält. Wo definierte und abgeschirmte Expositionsbedingungen gebraucht werden, bieten Bestrahlungskammern eine feste Geometrie. Zur Messunsicherheit tragen vor allem die spektrale Fehlanpassung des Sensors gegenüber der jeweiligen Quelle, Streuung und Trübung im Reaktionsmedium sowie die Positionsunsicherheit zwischen Sensor und tatsächlicher Katalysatoroberfläche bei; eine rückführbare Kalibrierung – etwa durch ein nach ISO/IEC 17025 akkreditiertes Kalibrierlabor – legt den systematischen Anteil dieser Unsicherheit fest.

Was zeigen die wissenschaftlichen Veröffentlichungen von Kunden?

Die folgenden Arbeiten von Anwendern zeigen, wie unterschiedlich die optische Randbedingung in der Photokatalyse aussieht – vom Strahlungsmodell im Reaktor bis zur beschichteten Membran.

Bestimmt die Strahlungsverteilung in einem wässrigen Reaktor experimentell und im numerischen Modell und vergleicht beide Wege.
Comparison of radiant intensity in aqueous media using experimental and numerical simulation techniques
Uppinakudru, Adithya Pai, et al. “Comparison of radiant intensity in aqueous media using experimental and numerical simulation techniques.” Open Research Europe 4 (2024).

Scheidet TiO2 als ultradünnen Film per Atomlagenabscheidung auf porösen Membranen ab – ein Beispiel für den immobilisierten Ansatz.
Immobilization of Titanium Dioxide Ultrathin Films onto Porous Membranes via Atomic Layer Deposition for Photodegradation of Water-Borne Pollutants
Maloda, Elisante M., et al. “Immobilization of Titanium Dioxide Ultrathin Films onto Porous Membranes via Atomic Layer Deposition for Photodegradation of Water-Borne Pollutants.” ChemPhotoChem 10.3 (2026).

Verbindet poröses g-C3N4 mit Kohlenstoffdotierung und untersucht Wasserbehandlung und Wasserspaltung am selben Material.
Porous g-C3N4 with simultaneous carbon doping for photocatalytic water treatment and splitting
Sarifuddin, Wahid Sidik, et al. “Porous g-C3N4 with simultaneous carbon doping for photocatalytic water treatment and splitting.” Next Materials 13 (2026): 102675.

Vergleicht den Abbau organischer Farbstoffe unter UV- und unter solarähnlicher Bestrahlung an einer ZnO-Ag-Heterojunction.
UV and solar-driven photocatalysis of organic dyes using ZnO-Ag heterojunction nanoparticles synthesized by one-step laser synthesis in water
Radičić, Rafaela, et al. “UV and solar-driven photocatalysis of organic dyes using ZnO-Ag heterojunction nanoparticles synthesized by one-step laser synthesis in water.” Applied Surface Science (2024): 160498.

Führt den Abbau eines Hormons in einem kontinuierlich durchströmten Membranreaktor und betrachtet Kinetik und Wiederverwendbarkeit.
Titanium dioxide and halloysite loaded polylactic acid-based membrane continuous flow photoreactor for 17α-ethinylestradiol (EE2) hormone degradation
Ali, Hassan, et al. “Titanium dioxide and halloysite loaded polylactic acid-based membrane continuous flow photoreactor for 17α-ethinylestradiol (EE2) hormone degradation: Optimization, kinetics, mechanism, and reusability study.” Catalysis Today 432 (2024): 114602.

Zeigt, wie Beschichtungsparameter die selbstreinigende Wirkung amorpher TiO2-Schichten verändern.
Effect of sputtering parameters on the self-cleaning properties of amorphous titanium dioxide thin films
Sabbah, Hussein. “Effect of sputtering parameters on the self-cleaning properties of amorphous titanium dioxide thin films.” Journal of Coatings Technology and Research 14 (2017): 1423-1433.

Weitere Arbeiten aus dem Themenfeld Photokatalyse – derzeit 25 – sind unter Veröffentlichungen von Kunden nach Themen gesammelt.

Fachliche Grundlagen und weiterführende Quellen

  • Fujishima, A.; Honda, K.: Electrochemical Photolysis of Water at a Semiconductor Electrode. Nature 238, 37–38 (1972). DOI 10.1038/238037a0 – Begründung der heterogenen Photokatalyse an Halbleiterelektroden.
  • Fujishima, A.; Zhang, X.; Tryk, D. A.: TiO2 photocatalysis and related surface phenomena. Surface Science Reports 63(12), 515–582 (2008). DOI 10.1016/j.surfrep.2008.10.001 – Referenzübersicht zu Mechanismus, Materialien und Anwendungen der TiO2-Photokatalyse.
  • Hoffmann, M. R.; Martin, S. T.; Choi, W.; Bahnemann, D. W.: Environmental Applications of Semiconductor Photocatalysis. Chemical Reviews 95(1), 69–96 (1995). DOI 10.1021/cr00033a004 – grundlegende Übersicht zu Umweltanwendungen und Reaktionsmechanismen.
  • Braslavsky, S. E. et al.: Glossary of terms used in photocatalysis and radiation catalysis (IUPAC Recommendations 2011). Pure and Applied Chemistry 83(4), 931–1014 (2011). DOI 10.1351/PAC-REC-09-09-36 – normative Definitionen von Quantenausbeute, photonischer Effizienz und Photonenfluss.
  • ISO 22197 (Reihe), ISO 10678:2010, ISO 10676:2010, EN 16845-1:2017, DIN EN 17120 – internationale und europäische Prüfnormen für photokatalytische Luftreinigungs-, Selbstreinigungs- und Wasserreinigungsleistung sowie ISO/IEC 17025:2018 für die rückführbare Kalibrierung eingesetzter Strahlungssensoren.
  • Mordor Intelligence, Photocatalyst Market (2026); Persistence Market Research, Photocatalysts Market (2026); Databridge Market Research, Self-Cleaning Coating Market (2025) – Marktindikatoren mit dokumentierter, jeweils unterschiedlicher Marktabgrenzung.

FAQ zu Photokatalyse

Wie funktioniert Photokatalyse?
Ein Halbleiter wie Titandioxid absorbiert Photonen mit einer Energie oberhalb seiner Bandlücke und bildet dabei Elektron-Loch-Paare. Wandern diese an die Oberfläche, bevor sie rekombinieren, lösen sie Redoxreaktionen aus, die reaktive Sauerstoffspezies wie Hydroxylradikale erzeugen. Diese bauen organische Schadstoffe, Mikroorganismen oder Wasserinhaltsstoffe ab, ohne dass der Katalysator selbst verbraucht wird.

Welche Wellenlänge eignet sich für TiO2-Photokatalyse?
Anatas-TiO2 besitzt eine Bandlücke von etwa 3,2 eV, entsprechend einer Grenzwellenlänge um 387 nm; Rutil liegt mit rund 3,0 eV bei etwa 410 bis 413 nm. Kommerzielles Mischphasenmaterial wird deshalb typischerweise im UV-A-Bereich um 365 bis 390 nm angeregt. Sichtlichtaktive, dotierte oder heterostrukturierte Materialien nutzen zusätzlich längere Wellenlängen bis in den sichtbaren Bereich.

Was ist der Unterschied zwischen Quantenausbeute und photonischer Effizienz?
Die Quantenausbeute bezieht sich auf die Zahl absorbierter Photonen, die apparente Quantenausbeute auf die Zahl einfallender Photonen. Die photonische Effizienz ist eine relative Kenngröße, die nur unter identischen Versuchsbedingungen vergleichbar ist und keine absolute Quantenausbeute darstellt. Alle drei Größen sind keine reinen Materialkonstanten, sondern hängen von Reaktorgeometrie und Bestrahlungsstärke ab.

Warum reicht die Lampenleistung nicht als Prozessgröße aus?
Die elektrische Leistung sagt nichts darüber aus, welcher Spektralanteil oberhalb der Bandlückenenergie liegt und welcher Anteil davon tatsächlich den Katalysator erreicht. Erst die spektrale Bestrahlungsstärke am Reaktionsort und der daraus berechnete Photonenfluss erlauben eine belastbare Aussage über die zu erwartende Reaktionsrate. Die dahinterliegenden Definitionen und Einheiten führt die Übersicht der radiometrischen Größen.

Wie wird die photokatalytische Aktivität nach Norm gemessen?
Für Luftreinigung regelt die ISO-22197-Reihe den Abbau definierter Modellschadstoffe unter kontinuierlicher UV-A-Bestrahlung. Für selbstreinigende Oberflächen bestimmt ISO 10678 den Abbau von Methylenblau in Wasser, EN 16845-1 die Entfärbung eines Testfarbstoffs auf nicht transparenten Materialien. Für Wasserreinigung gelten ISO 10676 und DIN EN 17120. Alle Verfahren setzen eine dokumentierte Bestrahlungsstärke an der Probenoberfläche voraus.

Welche Photokatalysatoren wirken unter sichtbarem Licht?
Reines TiO2 und ZnO benötigen UV-Anregung. Stickstoff- oder kohlenstoffdotiertes TiO2, Kohlenstoffnitrid (g-C3N4) und verschiedene Heterojunction- beziehungsweise Z-Scheme-Systeme verschieben die nutzbare Absorption in den sichtbaren Bereich, meist jedoch verbunden mit geringerer Quantenausbeute als bei rein UV-aktiven Referenzmaterialien.

Warum sind veröffentlichte Quantenausbeuten oft nicht direkt vergleichbar?
Weil die apparente Quantenausbeute vom Photonenfluss, der Reaktorgeometrie, der Katalysatorbeladung und – wegen der eingeschränkten Gültigkeit des Reziprozitätsgesetzes – von der Bestrahlungsstärke selbst abhängt. Zwei Studien mit demselben Material, aber unterschiedlicher Bestimmungsmethode für den einfallenden Photonenfluss, können deutlich unterschiedliche Werte berichten.

Wann ist eine spektrale Messung statt einer Breitbandmessung erforderlich?
Bei der Erstcharakterisierung einer Prüf- oder Produktionsquelle, beim Vergleich UV-aktiver mit sichtlichtaktiven Materialien, bei Einsatz eines Solarsimulators oder wenn eine Quantenausbeute berechnet werden soll. Für die laufende Kontrolle eines bereits spektral bekannten, unveränderten Aufbaus genügt eine kalibrierte Breitbandmessung.

Verwandte Anwendungsfelder

Photokatalyse grenzt technisch an mehrere weitere Anwendungsfelder – etwa die Wasser- und Umwelttechnik (gemeinsame Reaktorprinzipien und Schadstoffabbau), die photokatalytische Wasserstoffproduktion (dieselbe Halbleiterphysik, andere Zielreaktion), die UV-Desinfektion (teils kombinierte UV-C- und photokatalytische Wirkmechanismen) sowie die Photobiologie und Biotechnologie (vergleichbare Anforderungen an Wirkungsspektren und Quantenausbeuten).

Fachexperte

Autor: Dr. Mark Paravia

Dr.-Ing. Mark Paravia ist Geschäftsführer der Opsytec Dr. Gröbel GmbH in Ettlingen und leitet das akkreditierte Kalibrierlabor. Nach seiner Forschung zu gepulsten Xenon-Excimer-Entladungen am Lichttechnischen Institut des KIT gilt sein Schwerpunkt heute der optischen Strahlungsmesstechnik. Er ist anerkannter UV-Experte, stellvertretender Obmann im DIN-Normungsausschuss FNL 7 „Optische Strahlung" und Mitglied im DVGW-Projektkreis UV-Desinfektion.
