UV-Technik für Luft- und Raumfahrtanwendungen

In der Luft- und Raumfahrt übernimmt ultraviolette Strahlung drei technisch unterschiedliche Funktionen: als Anregungsquelle für die fluoreszierende Rissprüfung an sicherheitsrelevanten Bauteilen, als photochemisches Werkzeug zur berührungslosen Oberflächenreinigung optischer und sensorischer Baugruppen und als definierte Belastungsgröße in der beschleunigten Materialalterung. Alle drei Anwendungen verbinden ein hoher Nachweisanspruch und kleine, aber sicherheitskritische Stückzahlen – ein übersehener Fehler wirkt sich hier stärker aus als in vielen anderen Industriezweigen. Zentrale physikalische Größen sind die Bestrahlungsstärke am tatsächlichen Bauteilort (in µW/cm² oder W/m²), die spektrale Verteilung der Quelle, die Bestrahlungsdauer beziehungsweise Dosis sowie – bei der Materialprüfung – die Frage, welchen Ausschnitt der realen Weltraumumgebung eine Prüfkammer überhaupt abbildet. Die technische Herausforderung liegt darin, diese Größen dort zu erfassen, wo der Prozess tatsächlich stattfindet, und nicht dort, wo die Messung am einfachsten ist.

Wie entwickelt sich der Markt für UV-Technik in der Luft- und Raumfahrt?

Eine eigenständige Marktgröße für „UV-Technik in der Luftfahrt“ existiert nicht; belastbare Indikatoren liefern jedoch die angrenzenden Märkte für zerstörungsfreie Prüfung (NDT) und fluoreszierende Eindringprüfung (FPI), in denen UV-A-Strahlung die zentrale Anregungsquelle ist. Der globale Markt für Aerospace-NDT wurde 2025 auf rund 2,38 Milliarden US-Dollar geschätzt, mit einer erwarteten Steigerung auf 4,38 Milliarden US-Dollar bis 2032 (CAGR 9,1 Prozent); der Teilmarkt für die Flüssigkeits-Eindringprüfung (Liquid Penetrant Testing) allein wird darin mit rund 286 Millionen US-Dollar (2025) beziffert, mit einem Wachstum auf 474 Millionen US-Dollar bis 2032 (Strategic Market Research, Aerospace NDT Market, 2026). Der globale FPI-Gesamtmarkt – der neben Luftfahrt auch Automotive, Energieerzeugung und Verteidigung umfasst – wird für 2024 mit 3,2 Milliarden US-Dollar angegeben und soll bis 2030 auf 4,6 Milliarden US-Dollar wachsen (CAGR 6,1 Prozent); Luft- und Raumfahrt sowie Verteidigung stellen dabei mit über 45 Prozent den größten Abnehmersektor (Strategic Market Research, FPI Market, 2024).

Der zugrunde liegende Bedarfstreiber ist die Flottenentwicklung selbst: Boeing erwartet im Commercial Market Outlook 2026 einen weltweiten Bedarf von rund 43.625 neuen Verkehrsflugzeugen zwischen 2026 und 2045, wobei die globale Flotte um knapp 80 Prozent auf mehr als 50.000 Flugzeuge wachsen soll (Boeing Commercial Market Outlook, 2026). Jedes dieser Flugzeuge durchläuft über seine Lebensdauer wiederkehrende, normativ vorgeschriebene NDT-Zyklen an hoch belasteten Komponenten wie Turbinenschaufeln, Fahrwerk und Strukturbeschlägen. Technisch bedeutet Flottenwachstum damit nicht nur mehr Prüfvolumen, sondern auch steigenden Druck auf die Prozesssicherheit der Prüfung selbst: Wo die Zahl der Prüfzyklen wächst, wächst auch die Zahl der Gelegenheiten, an denen eine nicht normkonforme Bestrahlungsstärke unentdeckt bleibt. Gleichzeitig verschärfen Umweltauflagen die Anforderungen an Prüfmittel – die Marktentwicklung zeigt eine Verschiebung hin zu wasserwaschbaren, lösemittelärmeren Penetranten und geschlossenen Spülsystemen, was wiederum eine engmaschigere Prozessüberwachung der optischen Anregung erfordert, da chemische Zusammensetzung und Fluoreszenzverhalten der Prüfmittel enger toleriert werden (Strategic Market Research, FPI Market, 2024).

Der Übergang von quecksilberdampfbasierten UV-A-Lampen zu UV-A-LED-Quellen nach ASTM E3022 eliminiert die Aufwärmdrift klassischer Hg-Lampen, verändert aber gleichzeitig das Anregungsspektrum: Die schmalere spektrale Verteilung der LED muss gegen die Absorptionscharakteristik der eingesetzten Fluoreszenzfarbstoffe neu bewertet werden, da eine numerisch gleiche Bestrahlungsstärke bei anderem Spektrum nicht automatisch dieselbe Anregungseffizienz liefert. Bei der photochemischen Reinigung verschiebt sich die Technologiebasis in Richtung quecksilberfreier Xenon-Excimerquellen, was regulatorischen Druck auf quecksilberhaltige Lichtquellen entschärft, ohne die photochemische Wirksamkeit zu verringern. Regulatorisch verstärkt sich zugleich der Trend zu wasserwaschbaren, lösemittelreduzierten Penetrantsystemen mit geschlossenen Spülkreisläufen, was die Anforderungen an eine konstante, gut dokumentierte optische Anregung zusätzlich erhöht, da die Prüfmittelhersteller engere Fluoreszenz-Spezifikationen vorgeben. In der Automatisierung setzt sich die inline-Sensorintegration in robotergestützten Prüfzellen fort, mit dem Ziel, jeden Einzelprüflauf messtechnisch zu dokumentieren statt nur die Anlage als Ganzes periodisch zu kalibrieren. In der Raumfahrt-Materialprüfung wächst die Bedeutung kombinierter Multistress-Prüfstände, die UV-Bestrahlung mit Thermovakuum und Teilchenstrahlung in einer Anlage zusammenführen, weil Einzelprüfstände die Wechselwirkung zwischen den Belastungsarten – etwa die durch atomaren Sauerstoff beschleunigte UV-Degradation – nicht abbilden können.

Wie funktioniert die fluoreszierende Eindringprüfung?

Die fluoreszierende Eindringprüfung (Fluorescent Penetrant Inspection, FPI) nutzt Kapillarkräfte, um einen niedrigviskosen, farbstoffhaltigen Penetranten in oberflächenoffene Diskontinuitäten – Risse, Poren, Bindefehler – eines nichtporösen Bauteils eindringen zu lassen. Nach einer definierten Verweilzeit wird überschüssiger Penetrant von der Oberfläche entfernt, ein Entwickler aufgetragen und der in der Diskontinuität verbliebene Rest durch Kapillarwirkung wieder an die Oberfläche gezogen. Der fluoreszierende Farbstoff im Penetranten absorbiert UV-A-Strahlung (üblich sind Anregungsmaxima im Bereich 350–380 nm) und emittiert einen Teil der aufgenommenen Energie als sichtbares Licht bei einer längeren Wellenlänge – eine Rotverschiebung, die als Stokes-Verschiebung bezeichnet wird. Da die Emission spektral von der anregenden Strahlung getrennt ist und der Betrachtungsraum abgedunkelt sowie das Restlicht begrenzt wird, erscheint selbst eine winzige, sub-visuelle Fehlstelle als deutlich sichtbare, gelblich-grüne Anzeige vor dunklem Hintergrund. Die Nachweisempfindlichkeit hängt dabei nicht allein vom Penetranten ab, sondern gleichrangig von der Anregung: Wellenlänge, Bestrahlungsstärke am Bauteil, Gleichmäßigkeit des Beleuchtungsfelds und das verbleibende Umgebungslicht bestimmen gemeinsam, ob eine Anzeige tatsächlich erkannt wird.

Welche Technologien werden eingesetzt?

Für die drei genannten Rollen – Rissprüfung, photochemische Reinigung, Materialalterung – kommen unterschiedliche Lichtquellen mit jeweils eigenem Normrahmen zum Einsatz.

TechnologieCharakteristikVorteileGrenzentypische Anwendung
Quecksilberdampf-UV-A-LampeLinienspektrum um 365 nm, normiert nach ASTM E2297Hohe erreichbare Bestrahlungsstärke, etablierte PrüfpraxisAufwärmzeit bis zur stabilen Leistung, Quecksilbergehalt, Alterung des KolbensOrtsgebundene FPI-Prüfstationen
UV-A-LED-LampeSchmalbandige Emission, individuell und typspezifisch zertifiziert nach ASTM E3022Sofortige Stabilität ohne Aufwärmphase, keine Quecksilberproblematik, lange LebensdauerAlterungsbedingter Lumenabfall über Lebensdauer muss verifiziert werdenMobile Handlampen, MRO-Feldeinsatz
Niederdruck-Hg-Lampe (UVC/Ozon)Doppellinie bei 185 nm und 254 nmErzeugt Ozon und aktiven Sauerstoff in einem Schritt, kostengünstigQuecksilberhaltig, begrenzte Eindringtiefe der WirkungPhotochemische Reinigung optischer Baugruppen
Xenon-Excimerlampe (VUV, 172 nm)Quasi-monochromatische VUV-Emission ohne Quecksilber (Fraunhofer IFAM)Mercury-frei, hohe Photonenenergie, geringe WärmeentwicklungGeringerer Wirkungsgrad je Watt elektrisch als Hg-Lampe, höhere AnschaffungskostenAktivierung empfindlicher optischer Oberflächen
Xenon-Bogenlampe / SolarsimulatorKontinuumsspektrum, klassifiziert nach spektralem Match, Uniformität und zeitlicher Stabilität (IEC 60904-9)Bildet reales Sonnenspektrum (AM0/terrestrisch) nachvollziehbar abHoher Energiebedarf, thermische Kopplung an ProbenhalterungBeschleunigte UV-Alterung, Weltraum-Teilsimulation

Welche Prozessgrößen sind entscheidend?

Die Bestrahlungsstärke am Prüfort (nicht am Lampengehäuse) bestimmt unmittelbar, ob ein Farbstoffmolekül überhaupt genug Photonen pro Zeiteinheit absorbiert, um eine wahrnehmbare Fluoreszenz zu erzeugen – unterhalb eines Schwellwerts sinkt der Bildkontrast unabhängig von der Penetrantqualität. Die spektrale Lage der Quelle entscheidet, ob die Anregungswellenlänge im Absorptionsmaximum des Farbstoffs liegt; eine Verschiebung von wenigen Nanometern kann die effektive Anregungseffizienz merklich verändern. Der Arbeitsabstand geht quadratisch in die tatsächliche Bestrahlungsstärke ein (Abstandsquadratgesetz) und ist damit die am häufigsten unterschätzte Prozessgröße im Feldeinsatz. Das Restlicht im Prüfraum bestimmt den Bildkontrast, da Fluoreszenz gegen ein helles Umfeld optisch untergeht. Bei der photochemischen Reinigung sind Ozonkonzentration und Expositionsdauer gemeinsam entscheidend, da die Reaktionsgeschwindigkeit von der Konzentration reaktiver Sauerstoffspezies an der Oberfläche abhängt. Bei der Materialalterung sind Dosis (Bestrahlungsstärke × Zeit) und spektrale Verteilung der Quelle gemeinsam maßgeblich, da unterschiedliche Wellenlängen unterschiedliche photochemische Reaktionspfade auslösen und damit nicht gegeneinander austauschbar sind.

Was begrenzt den Prozess oder führt zu Fehlern?

Ein wiederkehrender Fehlschluss ist die Gleichsetzung von elektrischer Lampenleistung mit optischer Dosis am Bauteil: Eine Lampe mit hoher Wattzahl kann durch Kolbenalterung, Verschmutzung des Filterglases oder falschen Arbeitsabstand eine unzureichende Bestrahlungsstärke am Prüfort liefern, obwohl das Datenblatt eine ausreichende Nennleistung ausweist. Eine Zeitangabe allein ist ebenfalls nicht ausreichend, da erst das Produkt aus Bestrahlungsstärke und Zeit die photochemisch wirksame Dosis ergibt – und dieses Produkt ist, wie im Expertenblock gezeigt, nicht in jedem Fall physikalisch austauschbar. Eine Messung am Lampengehäuse oder im Herstellerprüfabstand ersetzt keine Messung am tatsächlichen Bauteilort: ASTM E1417/E1417M fordert deshalb explizit eine Mindestbestrahlungsstärke von 1.000 µW/cm² gemessen auf der zu prüfenden Fläche selbst, nicht am Referenzpunkt des Lampenherstellers. Geometrieeffekte werden regelmäßig unterschätzt: In Hohlräumen, Bohrungen oder an abgeschatteten Kanten komplexer Bauteile – etwa Kühlbohrungen von Turbinenschaufeln – kann die lokale Bestrahlungsstärke trotz normkonformer Durchschnittswerte an anderer Stelle gegen null gehen. Eine besonders folgenreiche Fehlannahme betrifft die Materialprüfung: Eine UV-Bestrahlungskammer bildet eine definierte optische Teilbelastung ab, nicht die Weltraumumgebung als Ganzes. Vakuum, thermische Wechsellast, atomarer Sauerstoff sowie Teilchen- und Partikelstrahlung sind darin nicht enthalten; eine belastbare Weltraumbewitterungssimulation kombiniert mehrere Prüfstände, von denen die UV-Komponente nur einer ist (ECSS-Q-ST-70-06C). Schließlich gilt das Reziprozitätsgesetz – Dosis als reines Produkt aus Bestrahlungsstärke und Zeit – nur unter bestimmten Randbedingungen; für mehrere technisch relevante Polymere ist ein Reziprozitätsversagen dokumentiert, das eine höhere Bestrahlungsstärke bei kürzerer Zeit nicht automatisch als äquivalent zu einer geringeren Bestrahlungsstärke über längere Zeit ausweist.

Welche Rolle spielen Material-, Spektral- und Geometrieeffekte?

In der erdnahen Umlaufbahn (Low Earth Orbit, LEO) erodiert atomarer Sauerstoff exponierte Polymeroberflächen und polymermatrixbasierte Faserverbundwerkstoffe durch chemische Oxidation; die Erosionsrate wird als Volumenverlust je auftreffendem Sauerstoffatom angegeben und ist stark richtungsabhängig, da der Fluss auf der Anströmseite (Ram-Seite) eines Raumfahrzeugs um Größenordnungen höher liegt als auf der Rückseite (NASA Glenn Research Center; Miyazaki & Yui, CEAS Space Journal, 2021). Schutzschichten wie ITO-beschichtetes Polyimid oder silsesquioxanhaltige Beschichtungen zeigen dabei eine deutlich höhere Beständigkeit als unbeschichtete Polyimidfolien. Spektral ist bei der photochemischen UVC/Ozon-Reinigung zu beachten, dass die Wirkung nach dem Lambert-Beer-Gesetz mit der Eindringtiefe in organisches Material abnimmt – der Prozess wirkt effektiv nur auf oberflächennahe Kontaminationsschichten im Bereich einzelner Moleküllagen und ersetzt keine Volumenreinigung. Geometrisch beeinflusst die Oberflächenbeschaffenheit – etwa eloxierte oder oxidierte Metallflächen – zusätzlich die Eigenfluoreszenz des Grundwerkstoffs und kann bei der FPI den Bildkontrast gegenüber dem eigentlichen Farbstoffsignal verschlechtern, was in der Prüfpraxis als Hintergrundrauschen berücksichtigt werden muss.

Expertenblock: Photonenenergie und das Bunsen-Roscoe-Reziprozitätsgesetz

Die Energie eines Photons ergibt sich aus E = h · c / λ, mit dem Planckschen Wirkungsquantum h, der Lichtgeschwindigkeit c und der Wellenlänge λ. Für 254 nm ergibt sich eine Photonenenergie von rund 4,88 eV, für 365 nm rund 3,40 eV. Diese Differenz erklärt, warum dieselbe Anlagentechnik grundsätzlich unterschiedliche Wirkungen erzielt: 254-nm-Photonen liegen energetisch oberhalb typischer C–H- und vieler C–C-Bindungsenergien (rund 3,6–4,3 eV) und können organische Moleküle direkt photolytisch spalten – die Grundlage der UVC/Ozon-Reinigung. 365-nm-Photonen reichen dagegen nicht zur Bindungsspaltung, regen aber gezielt elektronische Übergänge im Fluoreszenzfarbstoff an, ohne ihn zu zerstören – die Grundlage der FPI. Für die Dosisbildung gilt in erster Näherung das Bunsen-Roscoe-Reziprozitätsgesetz: H = Ee · t, wobei H die Dosis, Ee die Bestrahlungsstärke und t die Zeit ist. Das Gesetz setzt voraus, dass die photochemische Reaktion erster Ordnung bezüglich der Photonenzahl abläuft und keine konkurrierenden Prozesse wie Wärmeabfuhr, Sauerstoffdiffusion oder Rekombination geschwindigkeitsbestimmend werden. Für mehrere technische Polymere ist genau das nicht gegeben: Photooxidationsversuche an Polyethylen zeigen ein dokumentiertes Reziprozitätsversagen, bei dem höhere Bestrahlungsstärken nicht proportional zur erwarteten Dosis abbauen (Rivaton et al., 2020), und Vergleichsversuche an PVC-Membranmaterial unter verschiedenen Lampentypen zeigen, dass bei rechnerisch gleicher Energie unterschiedliche Alterungsgrade auftreten, weil die spektrale Verteilung der Quelle selbst in die Reaktionskinetik eingeht (Asian Journal of Chemistry). Die praktische Konsequenz: Ein Beschleunigungsfaktor in der Alterungsprüfung ist experimentell zu belegen, nicht rein rechnerisch aus Bestrahlungsstärke und Zeit abzuleiten.

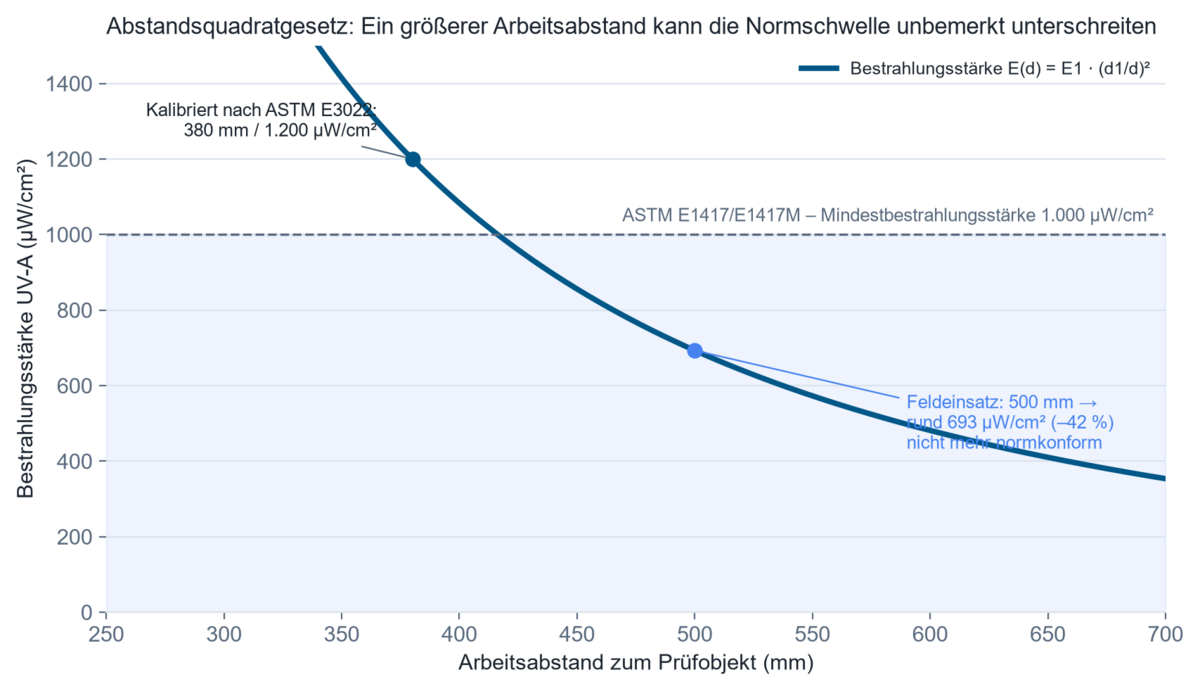

Rechenbeispiel: Wirkt eine kalibrierte UV-A-Handlampe im Feldeinsatz noch normkonform?

1. Annahmen. Eine UV-A-LED-Handlampe wurde herstellerseitig nach ASTM E3022 im Referenzabstand von 380 mm (15 Zoll) mit einer Bestrahlungsstärke von 1.200 µW/cm² zertifiziert. Im praktischen Prüfeinsatz an einem großflächigen Strukturbauteil vergrößert sich der tatsächliche Arbeitsabstand auf 500 mm.

2. Modell. Für eine punktförmige Quelle gilt das Abstandsquadratgesetz: E2 = E1 · (d1/d2.

3. Rechnung. E2 = 1200 µW/cm² · (380/500)² = 1200 · 0,578 ≈ 693 µW/cm².

4. Ergebnis. Die tatsächliche Bestrahlungsstärke am Bauteil sinkt auf rund 693 µW/cm² und liegt damit unterhalb der von ASTM E1417/E1417M geforderten Mindestbestrahlungsstärke von 1.000 µW/cm².

5. Technische Interpretation. Eine normkonform zertifizierte Lampe kann im Feldeinsatz durch einen unauffälligen, um rund 30 Prozent größeren Arbeitsabstand unbemerkt unterhalb der normativen Schwelle betrieben werden. Das Kalibrierzertifikat sagt etwas über die Quelle unter definierten Bedingungen aus – nicht über die tatsächliche Bestrahlungsstärke am realen Prüfort. Eine Schichtkontrolle mit einem am Bauteil positionierten Radiometer ist deshalb kein optionaler Zusatzschritt, sondern die einzige Methode, die diesen Effekt zuverlässig aufdeckt.

Wo wird UV-Technik in der Luft- und Raumfahrt eingesetzt?

In der Triebwerksfertigung und -überholung (MRO) ist die Fluoreszenzprüfung an Turbinenschaufeln und rotierenden Komponenten etabliert, weil dort feinste, oberflächenoffene Ermüdungsrisse unter zyklischer thermomechanischer Last entstehen, die mit bloßem Auge nicht erkennbar sind; kritische Prozessgröße ist die gleichmäßige Bestrahlungsstärke über komplexe, gekrümmte Geometrien einschließlich innenliegender Kühlkanäle. Im Fahrwerks- und Strukturbau dient das Verfahren dem Nachweis von Ermüdungsrissen an hoch belasteten metallischen Beschlägen; hier ist die Reproduzierbarkeit der Prüfbedingungen über viele Wiederholprüfungen im Lebenszyklus des Bauteils entscheidend. Bei optischen und sensorischen Baugruppen – etwa Sternsensoren, Kameraoptiken oder Spiegelsystemen – wird die photochemische Reinigung mit UVC und Ozon eingesetzt, weil mechanische oder nasschemische Verfahren bei empfindlichen optischen Flächen einen Partikeleintrag oder Beschädigung riskieren würden; sie ist unter Oberflächenreinigung und Oberflächenaktivierung mit UVC und Ozon beschrieben, als Gerät steht die BS-OX zur Verfügung; kritisch ist hier die Grenze der Reinigungswirkung auf oberflächennahe organische Kontamination. In der Raumfahrt-Materialqualifikation – thermische Kontrollbeschichtungen, Multilayer-Isolationsfolien, Solarzellenabdeckungen – ist die UV- und VUV-Bestrahlung eine von mehreren Teilbelastungen, die gemeinsam mit Vakuum, Temperaturwechsel und Teilchenstrahlung nach ECSS-Q-ST-70-71C geprüft werden – vertiefend dazu UV-Alterung, Farbechtheit und Photostabilität; kritisch ist die spektrale Übereinstimmung der Prüfquelle mit dem realen Sonnenspektrum außerhalb der Erdatmosphäre (AM0).

Was leisten Handlampen im MRO, 172-nm-Excimer und kombinierte Weltraumprüfstände?

Für die mobile Feldprüfung im MRO-Umfeld haben sich batteriebetriebene UV-A-LED-Handlampen etabliert, deren Entladeverhalten nach ASTM E3022 bis zum Unterschreiten von 1.000 µW/cm² dokumentiert sein muss – ein Aspekt, der bei kontinuierlichem Schichteinsatz relevant wird. Für die Reinigung besonders empfindlicher, quecksilberfreier Prozessumgebungen kommen zunehmend Xenon-Excimerlampen mit VUV-Emission bei 172 nm zum Einsatz; sie erzeugen aktiven Sauerstoff ohne Quecksilber und mit vergleichsweise geringer thermischer Belastung der Probe (Fraunhofer IFAM). Für eine realitätsnähere Weltraumsimulation existieren kombinierte Prüfstände, die UV-Bestrahlung mit Thermovakuum und teils mit Teilchenbeschuss in einer Anlage verbinden; einzelne Bestrahlungskammern bilden dabei stets nur die optische Teilbelastung ab und werden mit anderen Prüfständen kombiniert – welche Dosis eine einzelne Kammer bei welcher Betriebsdauer liefert, lässt sich vorab mit dem UV-Bestrahlungskammer-Simulator abschätzen.

Welche Größen müssen gemessen oder überwacht werden?

Ausgangspunkt jeder Qualitätssicherung ist die Frage, welche physikalische Größe an welchem Ort benötigt wird – nicht, welches Messgerät verfügbar ist. Für die FPI ist die relevante Größe die UV-A-Bestrahlungsstärke am tatsächlichen Prüfort, gemessen mit einem auf den UV-A-Bereich (320–400 nm) gefilterten, kalibrierten Radiometer wie dem RMD Pro, da eine spektral ungefilterte oder am falschen Ort erfasste Messung keine normkonforme Aussage erlaubt. Für die photochemische Reinigung sind ergänzend die UVC-Bestrahlungsstärke und die Prozesszeit relevant. Für die Materialalterungsprüfung wird häufig eine spektral aufgelöste Messung der Quelle benötigt – etwa mit einem Spektralradiometer wie dem SR900 –, da die Übereinstimmung der spektralen Verteilung mit dem realen Sonnen- oder Referenzspektrum – nicht nur die integrale Leistung – über die Übertragbarkeit der Prüfergebnisse entscheidet. Eine breitbandige Messung reicht für die routinemäßige Schichtkontrolle an einer bekannten, bereits charakterisierten Quelle aus; eine spektrale Messung wird notwendig, sobald eine neue Lampe qualifiziert, ein Quellentyp gewechselt oder die spektrale Übereinstimmung einer Bestrahlungskammer mit einem Referenzspektrum nachgewiesen werden muss. Räumlich aufgelöste Messungen sind bei großflächigen oder geometrisch komplexen Bauteilen erforderlich, um Abschattungseffekte zu erfassen; zeitlich aufgelöste Messungen werden bei Quecksilberdampflampen wegen der Aufwärmdrift und bei alternden LED-Quellen wegen des Lumenabfalls über die Lebensdauer relevant. Messunsicherheiten entstehen unter anderem durch den cosinusförmigen Winkelgang des Sensors, thermische Drift und die Rückführbarkeit der Kalibrierung auf ein akkreditiertes Normal.

In automatisierten FPI-Prüfzellen werden inline verbaute UV-A-Sensoren zyklisch ausgelesen, um für jeden Prüflauf eine dokumentierte, rückverfolgbare Bestrahlungsstärke am Prüfort nachzuweisen – dies ist die technische Grundlage für Audits nach Nadcap-Kriterien (AC7114), die eine lückenlose Prozessdokumentation verlangen, nicht nur eine punktuelle Jahreskalibrierung. In Bestrahlungskammern für die Materialalterung erlaubt eine kontinuierliche spektrale Überwachung der Quelle eine automatisierte Nachregelung, wenn Lampenalterung die spektrale Verteilung oder die Gesamtleistung driften lässt, sodass die Dosis über lange Prüfzeiträume konstant bleibt statt nur am Versuchsbeginn spezifiziert zu sein. Die digitale Anbindung solcher Sensordaten an ein Prozessleitsystem ist dabei kein Selbstzweck, sondern die einzige praktikable Methode, um die im Abschnitt zu Fehlannahmen beschriebenen Abweichungen – Aufwärmdrift, Alterung, Abstandsfehler – im laufenden Betrieb überhaupt zu erkennen, statt sie erst im Nachhinein bei einer verpassten Anzeige zu vermuten.

Was zeigen wissenschaftliche Veröffentlichungen von Kunden?

Der wissenschaftliche Anknüpfungspunkt für Luft- und Raumfahrtanwendungen liegt derzeit vor allem in der Astrobiologie, nicht in der industriellen Luftfahrtfertigung selbst: Kunden setzen die Bestrahlungskammer BS-02 ein, um UV- und UVC-Belastungen auf simuliertem Marsregolith nachzustellen. Drei aktuelle Arbeiten daraus:

Davis, G. M., Greenhill, A. R., Munro, T. W., Horner, J., Marsden, S. C., Carter, B. D. (2025). Partial protection of Bacillus subtilis spores on simulated Martian media enhances survival against UV radiation. Discover Space, 129(1). DOI: 10.1007/s11038-025-09563-1.

Arribas Tiemblo, M., Rayo, P., Martín-Redondo, M.-P., Gómez, F. (2025). Effects of Mineralogy and UV Radiation on the Detectability of Amino Acids Within the Martian Regolith: The Case for a Combined Chromatographical and Spectroscopical Approach. Journal of Geophysical Research: Planets, 130(11). DOI: 10.1029/2025JE009070.

Davis, G. M., et al. (2026). Bacillus subtilis endospore integrity and viability on simulated Martian regolith in rotational UVC radiation exposures. Life Sciences in Space Research, 50, 146–152. DOI: 10.1016/j.lssr.2026.01.008.

Alle drei Arbeiten belegen den Einsatz von UV- und UVC-Bestrahlungstechnik in der Astrobiologie, nicht in der industriellen Luftfahrtfertigung – ein schmaler, aber belastbarer Anknüpfungspunkt. Weitere Anwendungsfälle nach Themengebiet listet die Übersicht Veröffentlichungen von Kunden – nach Themen.

Fachliche Grundlagen und weiterführende Quellen

  • ASTM International – E1417/E1417M-21, Standard Practice for Liquid Penetrant Testing; E2297, Standard Guide for Use of UV-A and Visible Light Sources and Meters; E3022, Standard Practice for Measurement of Emission Characteristics and Requirements for LED UV-A Lamps. Zusammengefasst über ASTM-Fachdarstellung (Magnaflux) und Normtext-Auszug.
  • National Aerospace Standard NAS 410 Rev. 5 (2020) – Certification & Qualification of Nondestructive Test Personnel, sowie SAE AMS 2644 – Inspection Material, Penetrant. Vgl. NAS 410 Übersicht und AMS 2644 Übersicht.
  • ECSS – European Cooperation for Space Standardization: ECSS-Q-ST-70-71C, Space Product Assurance – Materials, Processes and Their Data Selection (Dokument); ECSS-Q-ST-70-06C, Particle and UV Radiation Testing for Space Materials (Dokument).
  • Boeing, Commercial Market Outlook 2026 (Boeing, 2026).
  • Strategic Market Research, Aerospace NDT Market und Fluorescent Penetrant Inspection Market – kommerzielle Marktstudien, ergänzend herangezogen (Aerospace-NDT-Bericht, FPI-Bericht).
  • Peer-reviewed Fachliteratur zu UV-Wirkung im Weltraumkontext: Davis et al. (2025), Discover Space, DOI 10.1007/s11038-025-09563-1; Davis et al. (2026), Life Sciences in Space Research, DOI 10.1016/j.lssr.2026.01.008; Arribas Tiemblo et al. (2025), JGR Planets, DOI 10.1029/2025JE009070; Miyazaki & Yui (2021), CEAS Space Journal, Atomarer-Sauerstoff-Erosion.

FAQ zu UV-Technik in der Luft- und Raumfahrt

Wie funktioniert die fluoreszierende Rissprüfung an Turbinenschaufeln?
Ein Penetrant dringt kapillar in oberflächenoffene Risse ein, wird oberflächlich entfernt und durch einen Entwickler wieder herausgezogen. Unter UV-A-Anregung fluoresziert der Farbstoff sichtbar gegen dunklen Hintergrund, wodurch sub-visuelle Risse als deutliche Anzeige erkennbar werden.

Welche Bestrahlungsstärke ist für die FPI erforderlich?
ASTM E1417/E1417M fordert eine Mindestbestrahlungsstärke von 1.000 µW/cm² UV-A, gemessen direkt auf der zu prüfenden Fläche – nicht am Lampengehäuse oder im Kalibrierabstand des Herstellers.

Was ist der Unterschied zwischen Quecksilberdampf- und LED-UV-A-Lampen?
Quecksilberdampflampen benötigen eine Aufwärmzeit bis zur stabilen Leistung und emittieren ein Linienspektrum um 365 nm; LED-Lampen liefern sofortige Stabilität mit schmalerer spektraler Verteilung, unterliegen aber einem Lumenabfall über die Lebensdauer, der gemäß ASTM E3022 zu verifizieren ist.

Warum reicht eine UV-Bestrahlungskammer nicht als vollständige Weltraumsimulation?
Eine Bestrahlungskammer bildet nur die optische Belastung ab. Vakuum, thermische Wechsellast, atomarer Sauerstoff und Teilchenstrahlung fehlen; eine belastbare Simulation kombiniert mehrere spezialisierte Prüfstände gemäß ECSS-Q-ST-70-71C.

Wie wird die photochemische Oberflächenreinigung mit UVC und Ozon gemessen?
Relevant sind die UVC-Bestrahlungsstärke der Quelle und die Prozesszeit; da die Wirkung nur oberflächennahe organische Schichten erfasst, ist eine Messung der Quellcharakteristik selbst und nicht nur des optischen Endergebnisses erforderlich.

Warum ist eine reine Zeitangabe zur Dosierung von UV-Bestrahlung nicht immer ausreichend?
Dosis ergibt sich physikalisch aus Bestrahlungsstärke multipliziert mit Zeit (Bunsen-Roscoe-Gesetz). Dieses Reziprozitätsprinzip gilt jedoch nicht uneingeschränkt; für mehrere Polymere ist ein dokumentiertes Reziprozitätsversagen bekannt, sodass gleiche rechnerische Dosis nicht zwingend gleiche Alterungswirkung bedeutet.

Welche Norm regelt die Qualifikation von NDT-Prüfpersonal in der Luftfahrt?
NAS 410 legt die Mindestanforderungen für Ausbildung, Erfahrung und Zertifizierung von Personal fest, das zerstörungsfreie Prüfverfahren wie die FPI in der Luft- und Raumfahrtindustrie durchführt.

Welche Technologie eignet sich für die Charakterisierung einer UV-Alterungsprüfquelle?
Da die spektrale Übereinstimmung mit dem Referenzspektrum über die Übertragbarkeit der Ergebnisse entscheidet, ist eine spektral auflösende Messung der Quelle erforderlich – eine integrale Breitbandmessung allein zeigt keine spektrale Abweichung.
